王永华版PLC第5章课后习题解答VIP免费

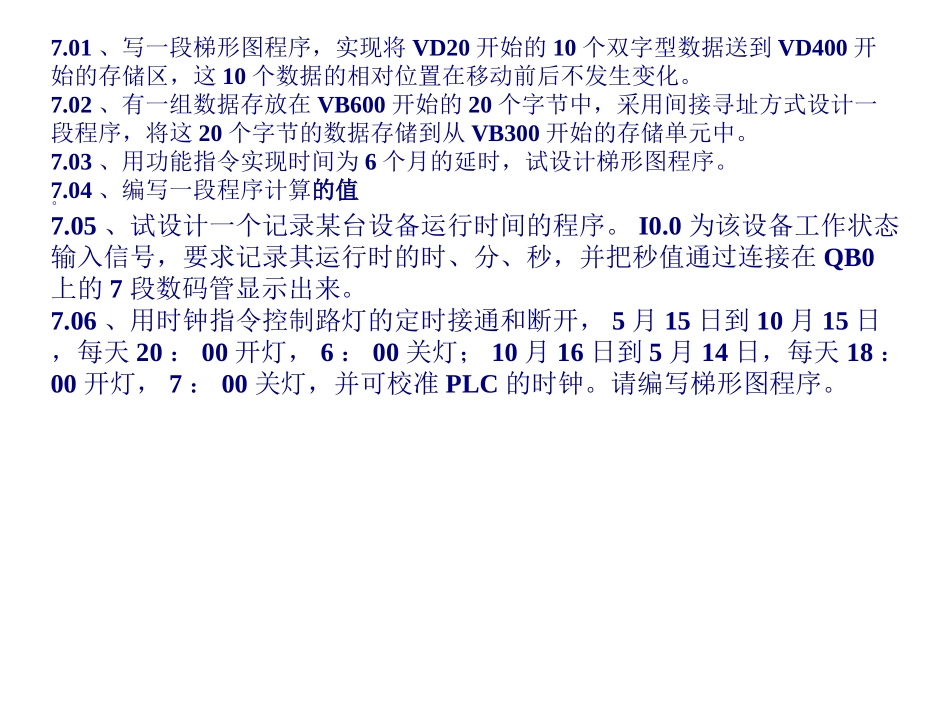

7.01、写一段梯形图程序，实现将VD20开始的10个双字型数据送到VD400开始的存储区，这10个数据的相对位置在移动前后不发生变化。7.02、有一组数据存放在VB600开始的20个字节中，采用间接寻址方式设计一段程序，将这20个字节的数据存储到从VB300开始的存储单元中。7.03、用功能指令实现时间为6个月的延时，试设计梯形图程序。7.04、编写一段程序计算的值。7.05、试设计一个记录某台设备运行时间的程序。I0.0为该设备工作状态输入信号，要求记录其运行时的时、分、秒，并把秒值通过连接在QB0上的7段数码管显示出来。7.06、用时钟指令控制路灯的定时接通和断开，5月15日到10月15日，每天20：00开灯，6：00关灯；10月16日到5月14日，每天18：00开灯，7：00关灯，并可校准PLC的时钟。请编写梯形图程序。7.07、试设计一个计数器，要求如下：（1）计数范围是0~255；（2）计数脉冲为SM0.5；（3）输入I0.0的状态改变时，则立即激活输入/输出中断程序。中断程序0和1分别将M0.0置成1或0；（4）M0.0为1时，计数器加计数；M0.0为0时，计数器减计数；（5）计数器的计数值通过连接在QB0上的7段数码管显示。7.08、试设计一个高速计数器的程序，要求如下：(1)、信号源是一个编码器，通过脉冲信号；(2)、当脉冲数为500的奇数倍时，点亮信号灯A，关断信号灯B；(3)、当脉冲数为500的偶数倍时，点亮信号灯B，关断信号灯A；(4)、当总计数值达到50000时，计数器复位重新开始，整个过程一直循环进行下去。7.09、什么是PID控制?其主要用途是什么?PID中各项的主要作用是什么?7.10、在实际过程控制系统中，PLC对模拟量的输入/输出处理的实质是什么?7.11、某一过程控制系统，其中一个单极性模拟量输入参数从AIW0采集到PLC中，通过PID指令计算出的控制结果从AQW0输出到控制对象。PID参数表起始地址为VB100。试设计一段程序完成下列任务：(1)、每200ms中断一次，执行中断程序；(2)、在中断程序中完成对AIW0的采集、转换及归一化处理，完成回路控制输出值的工程量标定及输出。
