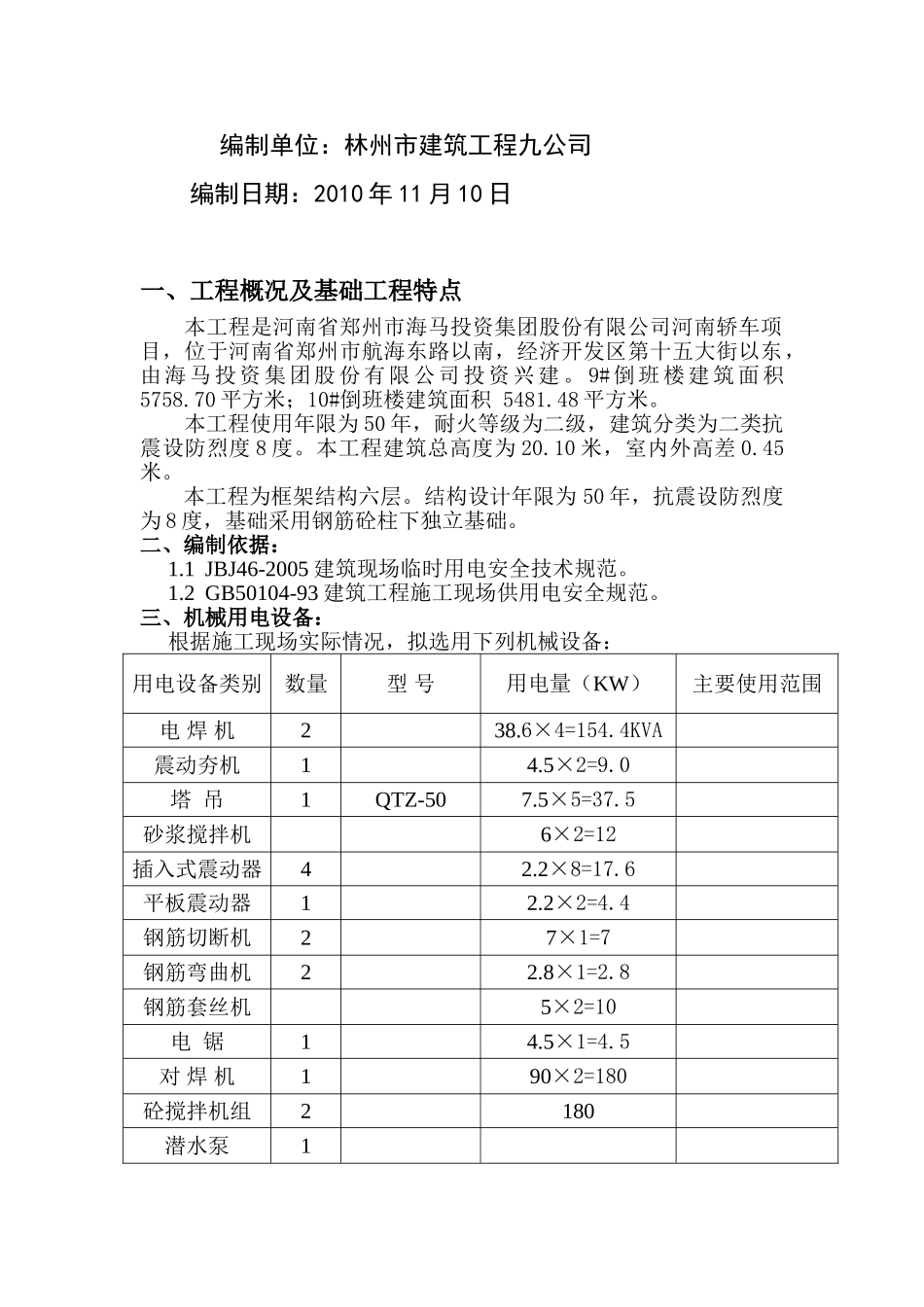

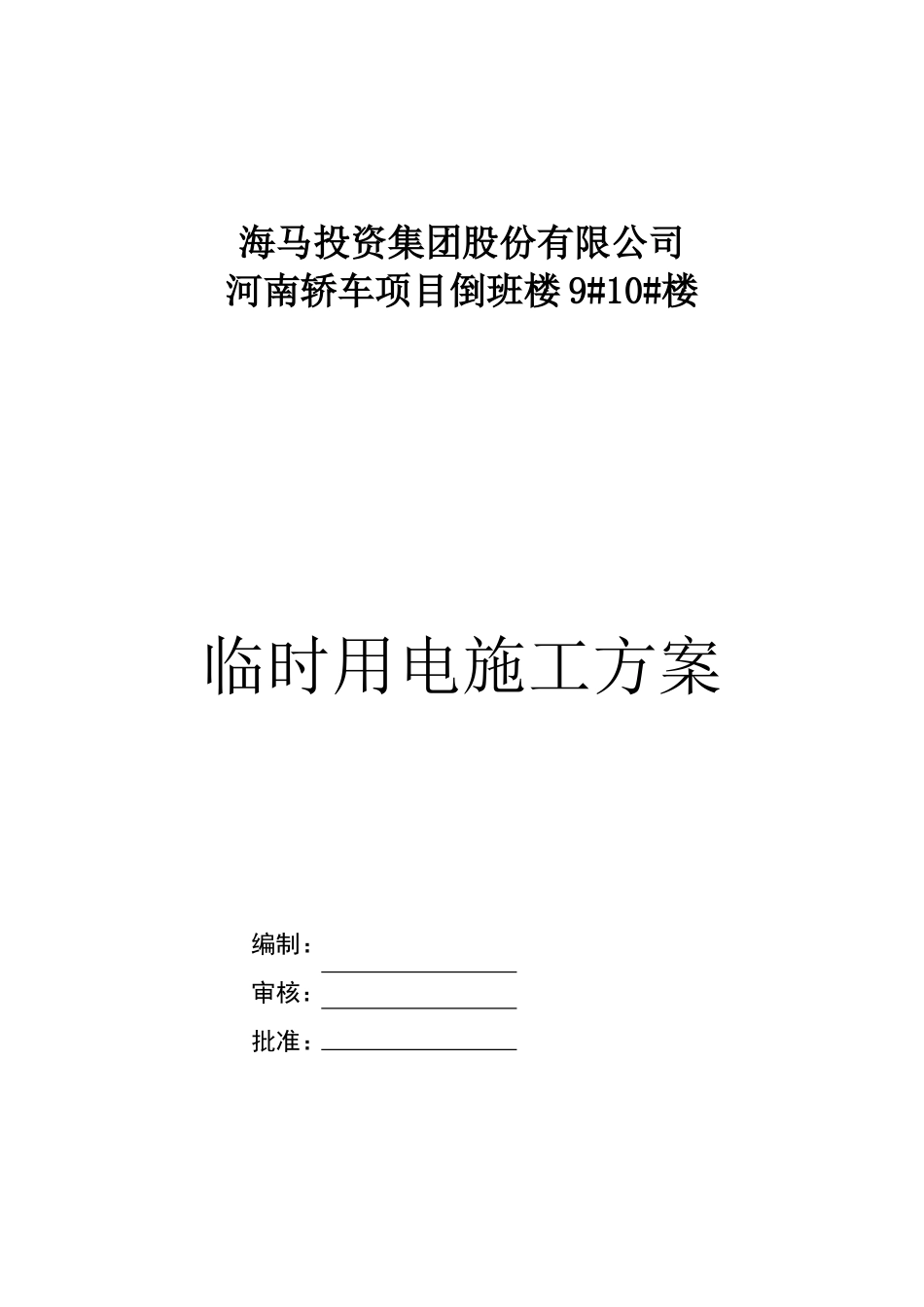

海马投资集团股份有限公司河南轿车项目倒班楼9#10#楼临时用电施工方案编制：审核：批准：编制单位：林州市建筑工程九公司编制日期：2010年11月10日一、工程概况及基础工程特点本工程是河南省郑州市海马投资集团股份有限公司河南轿车项目，位于河南省郑州市航海东路以南，经济开发区第十五大街以东，由海马投资集团股份有限公司投资兴建。9#倒班楼建筑面积5758.70平方米；10#倒班楼建筑面积5481.48平方米。本工程使用年限为50年，耐火等级为二级，建筑分类为二类抗震设防烈度8度。本工程建筑总高度为20.10米，室内外高差0.45米。本工程为框架结构六层。结构设计年限为50年，抗震设防烈度为8度，基础采用钢筋砼柱下独立基础。二、编制依据：1.1JBJ46-2005建筑现场临时用电安全技术规范。1.2GB50104-93建筑工程施工现场供用电安全规范。三、机械用电设备：根据施工现场实际情况，拟选用下列机械设备：用电设备类别数量型号用电量（KW）主要使用范围电焊机238.6×4=154.4KVA震动夯机14.5×2=9.0塔吊1QTZ-507.5×5=37.5砂浆搅拌机6×2=12插入式震动器42.2×8=17.6平板震动器12.2×2=4.4钢筋切断机27×1=7钢筋弯曲机22.8×1=2.8钢筋套丝机5×2=10电锯14.5×1=4.5对焊机190×2=180砼搅拌机组2180潜水泵1合计1、变压器的选择：本工程临时供电包括动力用电和照明用电两种，在计算用电量时，从下列各点考虑：1>全工地所用的机械动力设备,其他电气工具及照明用电的数量;2>施工总进度计划中施工高峰阶段同时用电的机械设备最高数量;3>各种机械设备在工作中需用的情况；4>总用电量按下列公式计算:P动力=1.10×(K1∑P1/cosψ+K2∑P2)P总=1.1P动力(即总照明用电量简化为动力用电量的10%)P—供电设备总需要容量(KVA)P1—电动机额定功率（KW）P2—电焊机额定容量(KVA)cosψ—电动机平均功率因数（在施工现场最高为0.75—0.85，一般为0.65—0.75）K1、K2—需要系数用电名称数量需要系数K数值电动机3-10台11-30台30台以上K10.70.60.50.5加工厂动力设备电焊机3-10台10台以上K20.60.5故：动力=1.10×（K1∑P1/COSψ+K2∑P2）=1.10×（0.5×709.4/0.75+0.6×231.6）ｍｍ=777.128KVNP总=1.1P动力=1.10×777.128=855KVA即需要建设单位提供一台满足KVA的变压器以满足施工现场的施工需要。2、要求项目部根据实际情况的具体部位严格控制机具的使用，值班电工合理分配电荷，根据施工用电的具体情况，即使削减负荷，确保用电安全。现场采用TN—S供电系统，实行三级配电（总配电箱→分配箱→开关箱）、逐级漏电保护。要求：前级的漏电开关额定电动作电流及时间的乘积≤30ｍA配电箱→·S,末级负荷则必须达到漏电动作电流不大于30ｍA,漏电动作时间小于0.1s,漏电保护器的安装要合理、动作要灵敏可靠.3、现场支路电流和导线型号截面选择:5.1导线截面选择满足以下要求：a、按机械强度选择：导线必须保证不致因为、一般机械损伤折断。在各种不同敷设下，导线机械强度所允许的最小截面为：导线用途导线最小截面（m㎡）铜线铝线照明装置用导线：户内用户外用0.51.02.52.5双芯软导线：用于吊灯用于移动式生产用电设备0.350.5多芯软电线及软电缆：用于移动式生产用电设备1.0绝缘导线：固定架设在户内绝缘支持件上，其间距为：2m及以下6m及以上25m及以下1.02.542.5410裸导线：户内用户外用2.56416绝缘导线：穿在管内设在木槽板内1.01.02.52.5绝缘导线；户外沿墙敷设户外其他方式敷设2.54410b、按允许电流选择：导线必须能承受负载电流长时间通过所引起的温升I线=（K·P）/（√3·U线·COSψ）KWI线—电流值（A）K·P-同前U线—电压（V）COSψ—功率因数橡皮或塑料绝缘电线明设在绝缘支柱上时的持续容许电流表（空气问题+25°C，单芯500V）导线标称截面m㎡导线的持续容许电流（A）BX型铜芯橡皮线BLX型铝芯橡皮线BV、BVR型铜芯塑料线BLV型铝芯塑料线0.5--------0.7518--16--121--19--1.5271924182.53527322544535423265845554210856575591611085105802514511013810535180138170130502301752151657028522026520595345265325250120400310375285150470360430325185540420490380240660510裸铜线（TJ）型、裸铝线（LJ）型露天敷设在+...
