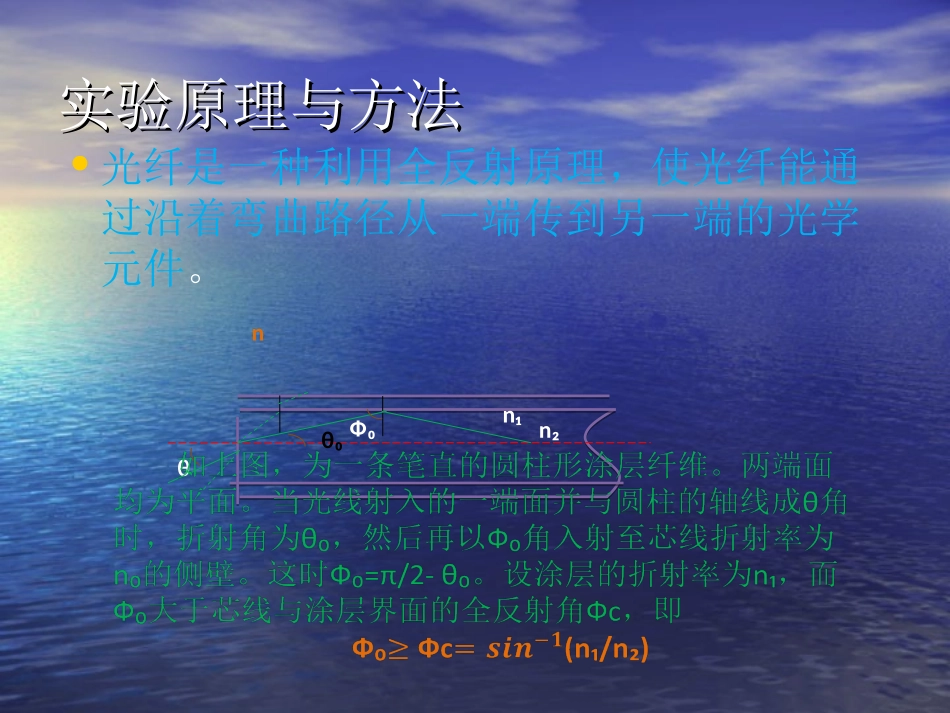

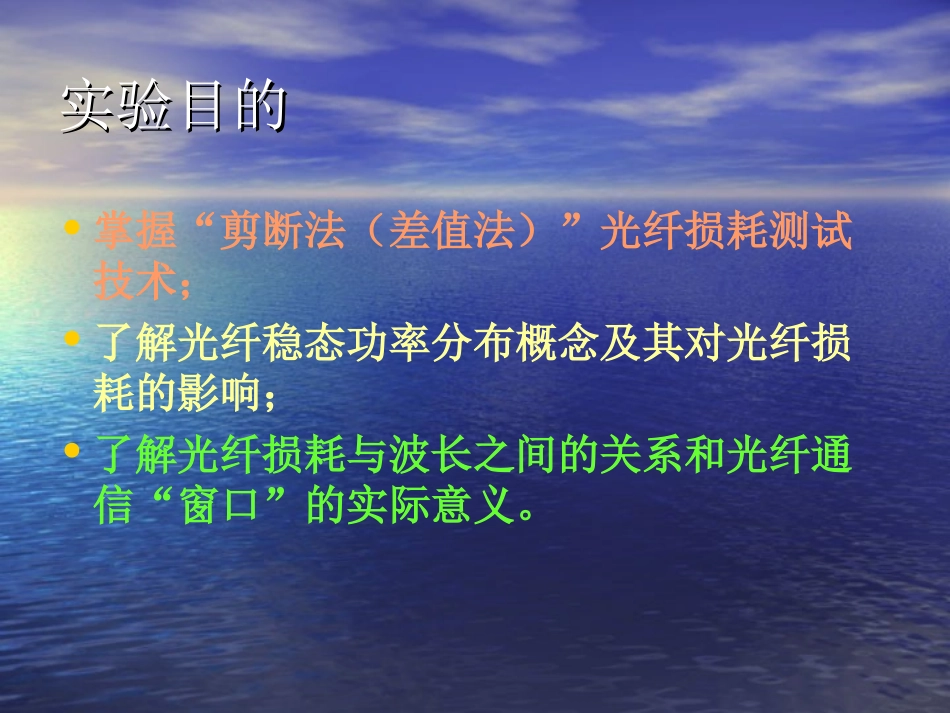

剪断法测光纤剪断法测光纤损耗损耗实验成员：陈俊实验成员：陈俊指导老师：张森指导老师：张森20102010年年55月月2525号号实验目的实验目的•掌握“剪断法（差值法）”光纤损耗测试技术；•了解光纤稳态功率分布概念及其对光纤损耗的影响；•了解光纤损耗与波长之间的关系和光纤通信“窗口”的实际意义。实验原理与方法实验原理与方法•光纤是一种利用全反射原理，使光纤能通过沿着弯曲路径从一端传到另一端的光学元件。nθθ₀Ф₀n₁n₂这时，射入的光线在界面上产生全反射，并在光纤内部以同样的角度（与圆柱轴线的夹角）反复逐次反射，向前传播到援助的另一端，以等于入射角的角度射出。•从长面的分析来看，似乎只要满足一定的入射角的要求，保证全反射条件，光束就可以在光纤中一直传播下去，但实际上由于一些原因，使得光通过光纤之后，会产生一定的能量损失。•损耗的表示方法•设L为传输线的损耗，常用输入光功率Pi与输出光功率Po的比值来表示：L=10lgPi/Po•裸纤适配器裸纤适配器使用方法：先用刀片去除光纤涂覆层，用酒精清洗，然后左手按住裸纤适配器表面圆形按钮，右手执光纤从裸纤适配器尾部圆形小孔伸入，直至从陶瓷芯端面穿出，直到熟练；注意事项：在穿光纤中如果右手感觉有阻力，不要使蛮力，后退再穿，一定不要让裸纤断在陶瓷芯里面；剪断法测光纤损耗：在整根光纤的输出端测出输出功率Pout。•通常只做两次测量•在靠近输入端剪掉一小截光纤，测量这一小截光纤的输出（Pin）。两次测量结果的比值，给出剩余长光纤的损耗实验步骤实验步骤•打开专用电源使其趋与稳定，将光纤两端穿过裸纤适配器•将待测光纤绕在扰模器上，是裸纤适配器分别接光源与光功率计接口•石英光纤衰减测试计算光纤损耗大小的公式：L=•
