利用几何画板画长宽比是2:1的矩形VIP免费

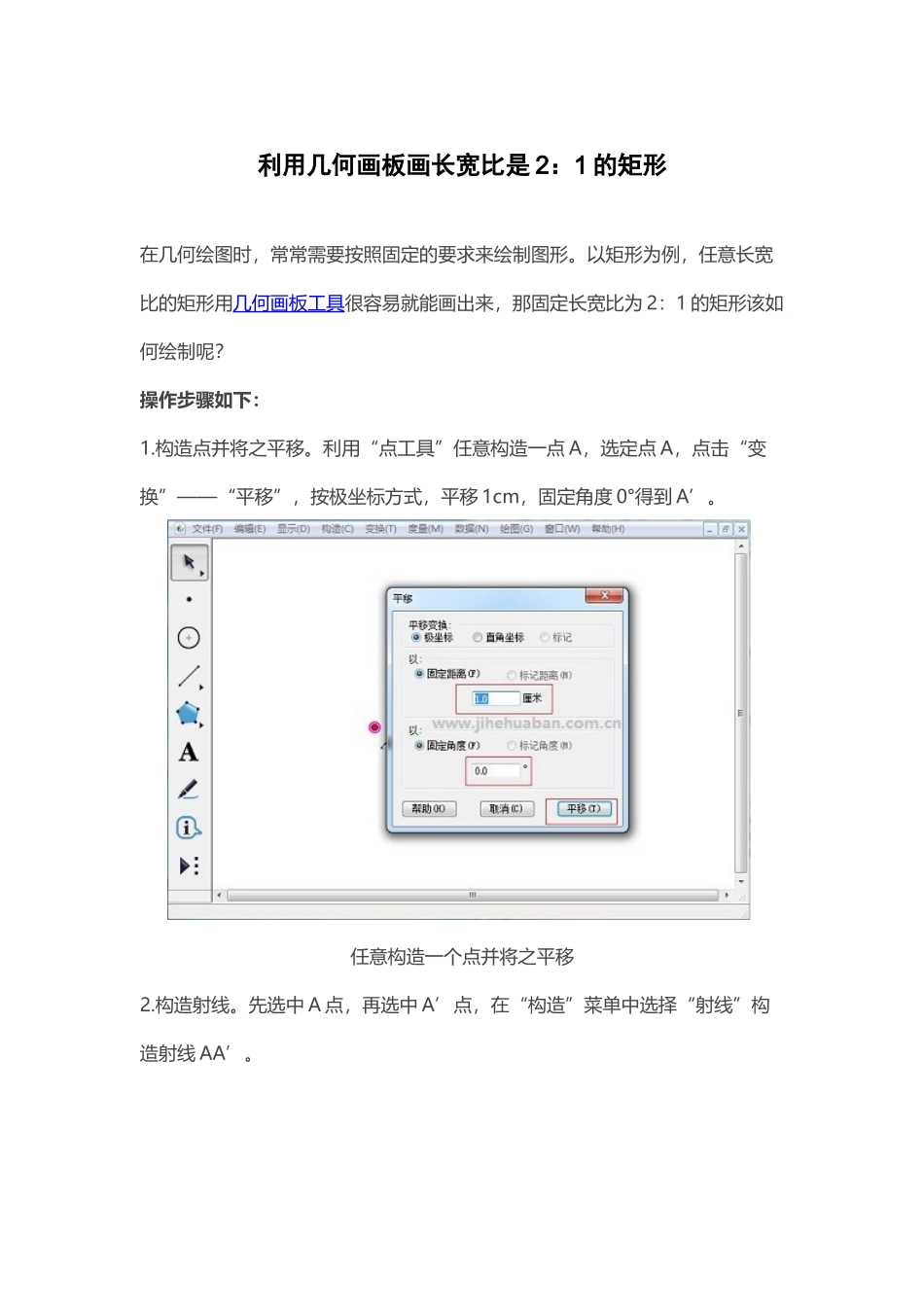

利用几何画板画长宽比是2:1的矩形_第1页
1/5

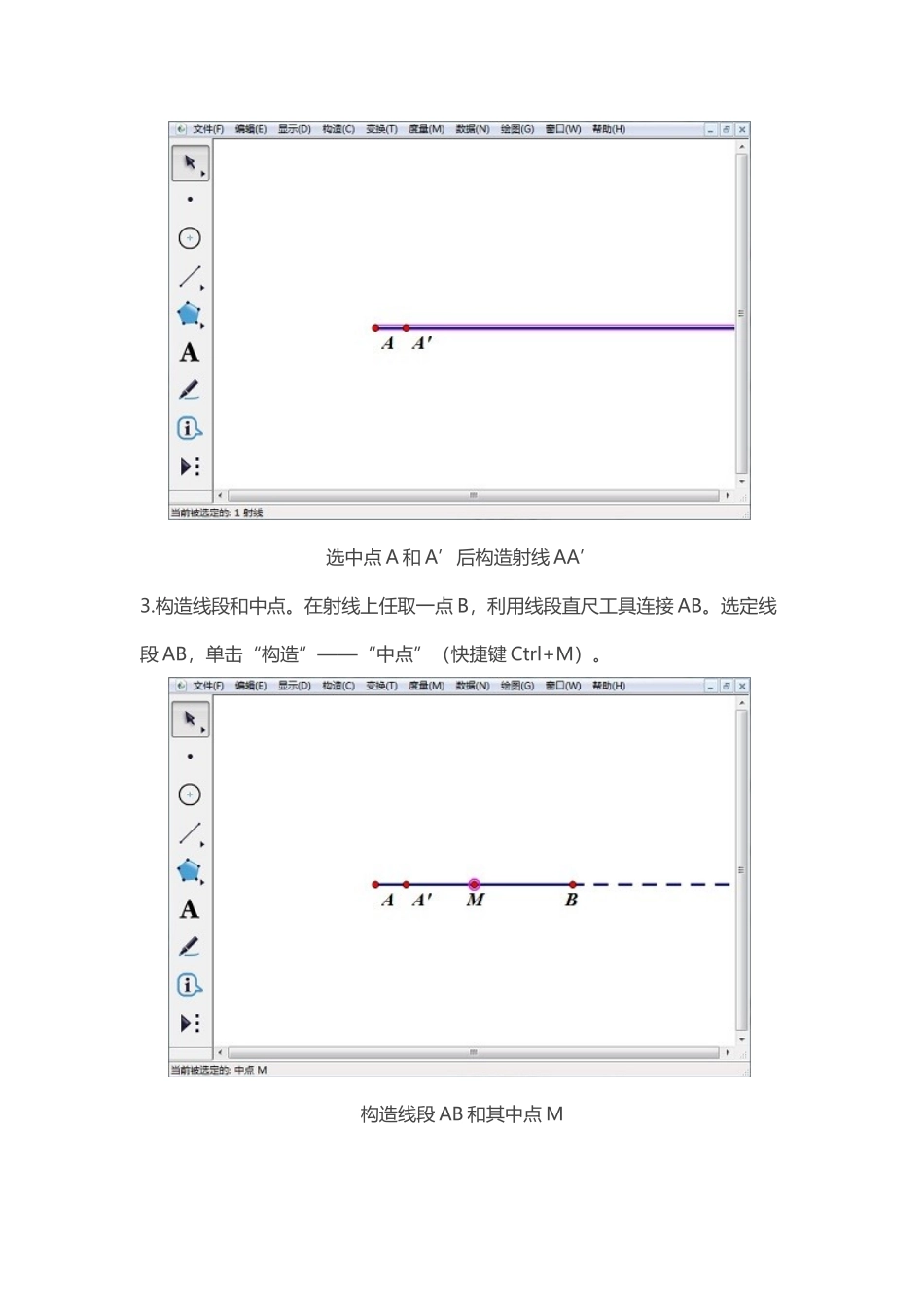

利用几何画板画长宽比是2:1的矩形_第2页
2/5
利用几何画板画长宽比是2:1的矩形_第3页
3/5
利用几何画板画长宽比是2:1的矩形在几何绘图时,常常需要按照固定的要求来绘制图形。以矩形为例,任意长宽比的矩形用几何画板工具很容易就能画出来,那固定长宽比为2:1的矩形该如何绘制呢?操作步骤如下:1.构造点并将之平移。利用“点工具”任意构造一点A,选定点A,点击“变换”——“平移”,按极坐标方式,平移1cm,固定角度0°得到A’。任意构造一个点并将之平移2.构造射线。先选中A点,再选中A’点,在“构造”菜单中选择“射线”构造射线AA’。选中点A和A’后构造射线AA’3.构造线段和中点。在射线上任取一点B,利用线段直尺工具连接AB。选定线段AB,单击“构造”——“中点”(快捷键Ctrl+M)。构造线段AB和其中点M4.构造矩形的顶点和宽。双击点A标记中心,选定中点M,“变换”——“旋转”——“90°”,得到点D。利用线段工具构造线段AD。利用旋转构造线段AD和顶点D5.构造矩形的宽和顶点。选中点A和点B,选择“变换”——“标记中心”。选中线段AD和点D,选择“变换”——“平移”,得到线段BC。利用平移构造线段BC和顶点C6.绘制矩形。利用线段工具构造线段CD。将射线及A’点M点隐藏,得到如图所示的矩形。构造线段后将多余的部份隐藏C以上向大家介绍了怎样用几何画板工具画固定长宽比为2:1的矩形的方法,重点在于掌握几何画板平移功能的使用。
