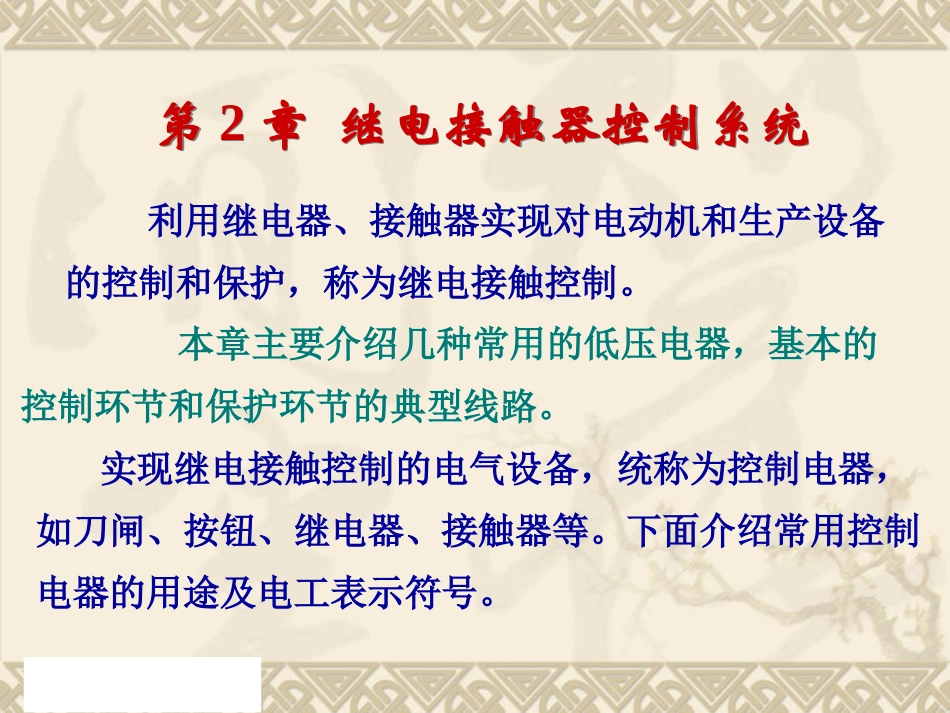

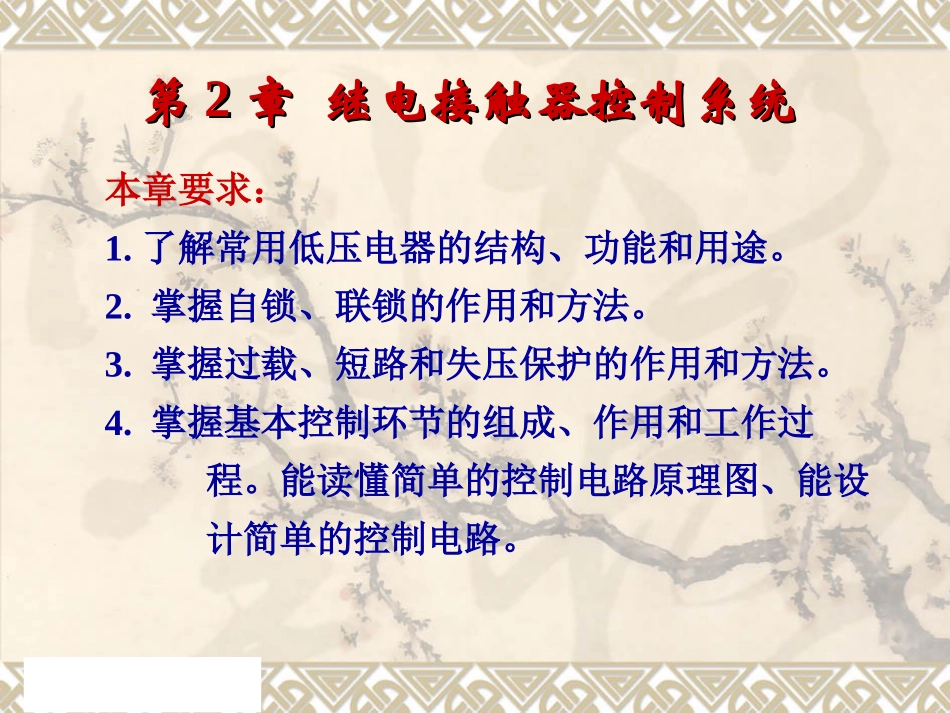

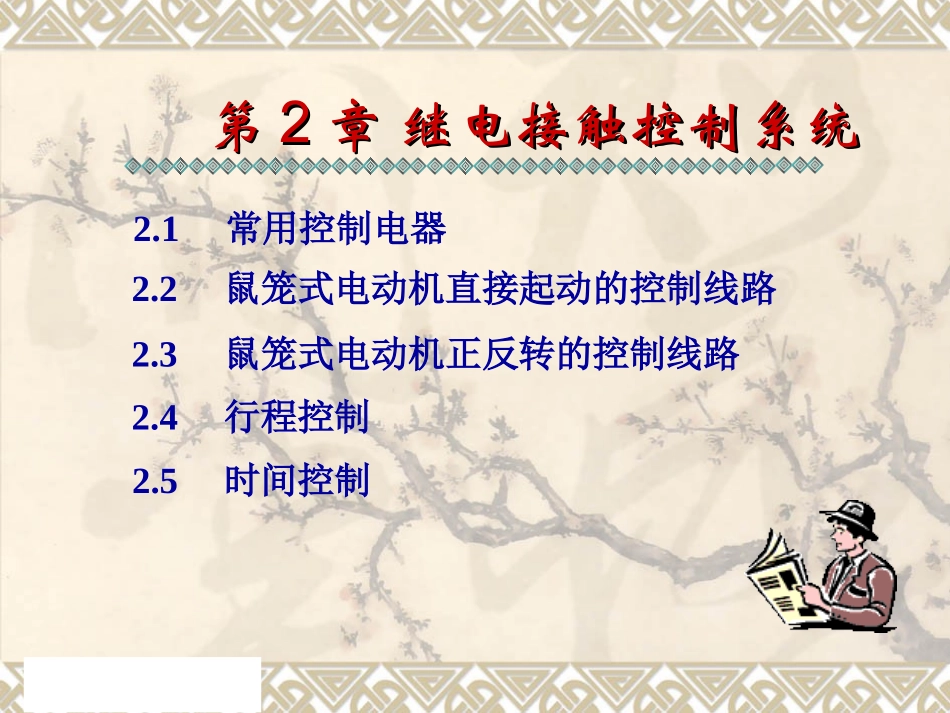

第第22章继电接触控制系统章继电接触控制系统2.4行程控制2.1常用控制电器2.2鼠笼式电动机直接起动的控制线路2.3鼠笼式电动机正反转的控制线路2.5时间控制本章要求：1.了解常用低压电器的结构、功能和用途。2.掌握自锁、联锁的作用和方法。3.掌握过载、短路和失压保护的作用和方法。4.掌握基本控制环节的组成、作用和工作过程。能读懂简单的控制电路原理图、能设计简单的控制电路。第第22章继电接触器控制系统章继电接触器控制系统利用继电器、接触器实现对电动机和生产设备的控制和保护，称为继电接触控制。本章主要介绍几种常用的低压电器，基本的控制环节和保护环节的典型线路。第2章继电接触器控制系统第2章继电接触器控制系统实现继电接触控制的电气设备，统称为控制电器，如刀闸、按钮、继电器、接触器等。下面介绍常用控制电器的用途及电工表示符号。2.12.1常用控制电器常用控制电器2.1.1组合开关组合开关又称转换开关，由数层动、静触片组装在绝缘盒而成的。动触点装在转轴上，用手柄转动转轴使动触片与静触片接通与断开。可实现多条线路、不同联接方式的转换。图为用转换开关实现三相电动机起停控制的接线图。M3~2.1.2按钮(手动切换电器)(b)结构按钮常用于接通和断开控制电路。按钮的外形图和结构如图所示。按钮开关的外形和符号(a)外形图常闭触点常开触点常开触点控制按钮由按钮帽1、复位弹簧2、桥式触头3、4、5和外壳等组成，通常做成复合式，即具有动合触点和动断触点，其结构示意图见下图所示。控制铵钮的种类很多，指示灯式按钮内可装入信号灯显示信号；紧急式按钮装有蘑菇形钮帽，以便于紧急操作；旋钮式按钮用于扭动旋钮来进行操作。常见按钮的外形如下图所示：复位弹簧支柱连杆常闭静触头桥式静触头常开静触头外壳4SBSBSB结构符号名称常闭按钮(停止按钮)常开按钮(起动按钮)复合按钮1234123按钮帽交流接触器的外形与结构交流接触器的外形与结构2.1.32.1.3接触器接触器用于频繁地接通和断开大电流电路的开关电器。用于频繁地接通和断开大电流电路的开关电器。(a)(a)外形外形(b)(b)结构结构2.1.3接触器如图所示，交流接触器主要由电磁机构（包括电磁线圈1、铁心2和衔铁3）、触头系统（主触头4和辅助触头5）、灭弧装置（图中未画出）及其他部分组成。2.1.32.1.3接触器接触器用于频繁地接通和断开大电流电路的开关电器。用于频繁地接通和断开大电流电路的开关电器。~M3~线圈辅助触点铁心衔铁电源电源电机电机主触点常闭常开弹簧各种接触器的实物图符号符号线圈线圈KMKM用于主电路流用于主电路流过的大电流过的大电流((需需加灭弧装置加灭弧装置))用于控制电路流用于控制电路流过的小电流过的小电流((无需加灭弧装无需加灭弧装置置))KMKM动合动合((常开常开))辅助触点辅助触点动断动断((常闭常闭))辅助触点辅助触点KMKM属于同一器件的线圈和触点用相同的文字表示属于同一器件的线圈和触点用相同的文字表示接触器技术指标：额定工作电压、电流、触点数目等。接触器技术指标：额定工作电压、电流、触点数目等。动合动合((常开常开))主触点主触点KMKM常用的交流接触器有常用的交流接触器有CJ10CJ10、、CJ12CJ12、、CJ20CJ20和和3TB3TB等系列。等系列。如如CJ10CJ10系列主触点额定电流系列主触点额定电流55、、1010、、2020、、4040、、7575、、120A120A等数种；额定工作电压通常是等数种；额定工作电压通常是220V220V或或380V380V。。2.1.42.1.4继电器继电器继电器和接触器的结构和工作原理大致相继电器和接触器的结构和工作原理大致相同。同。主要区别在于：主要区别在于：接触器的主触点可以通过大电流；接触器的主触点可以通过大电流；继电器的体积和触点容量小，触点数目多，继电器的体积和触点容量小，触点数目多，且只能通过且只能通过小电流小电流。所以，继电器一般用于。所以，继电器一般用于控制电路控制电路中。中。继电器是根据一定的信号（如电流、电压、时间和速度等物理量）的变化来接通或分断小电流电路和电器的自动控制电器。(1)电流继电器电流继电器主要用于过载及短路保护。电流继电器的线圈串联接入主电路，用来感测主电路的电流，触点接于控制电路，为...
