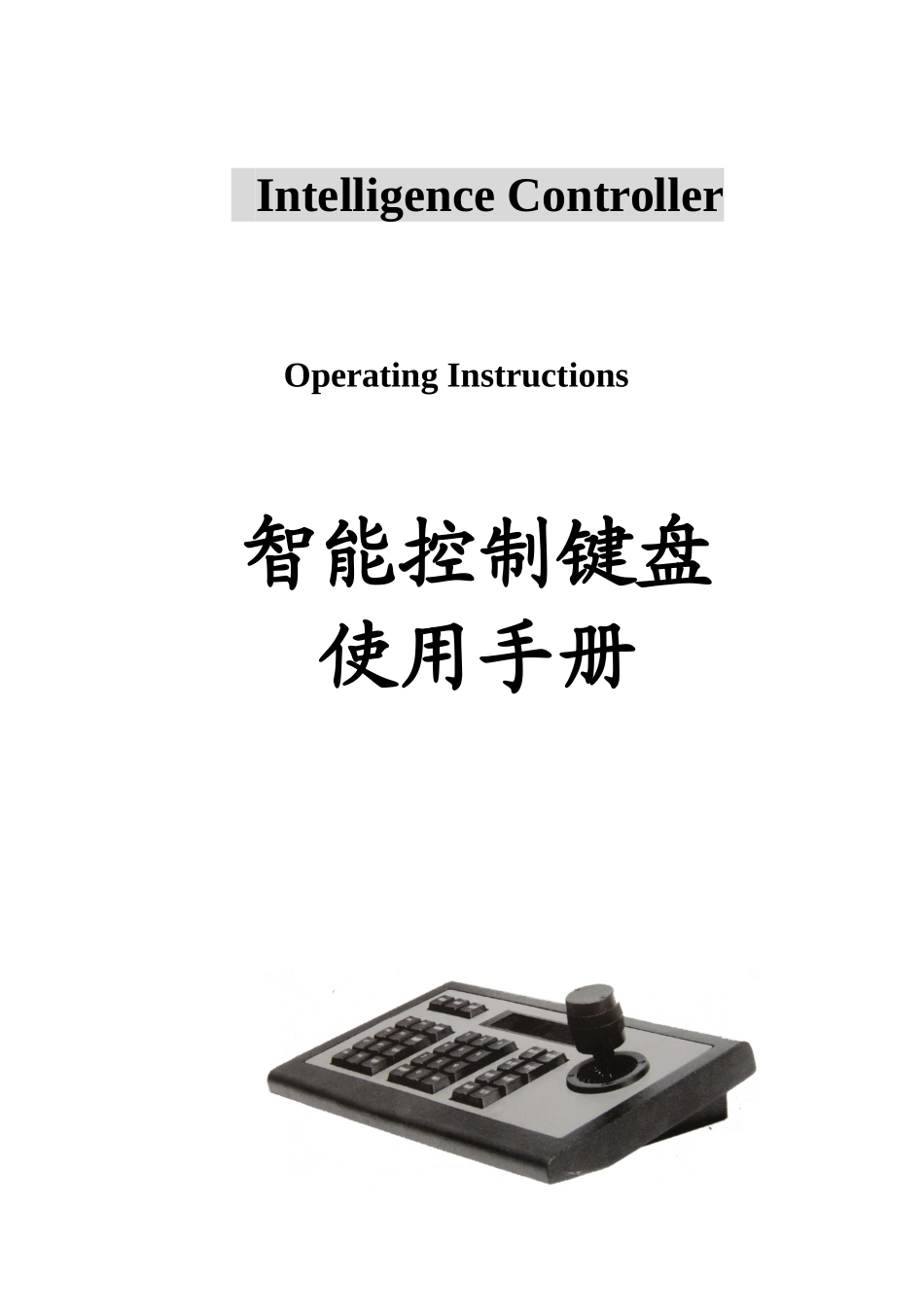

智能控制键盘使用手册_第1页
1/23
智能控制键盘使用手册_第2页
2/23

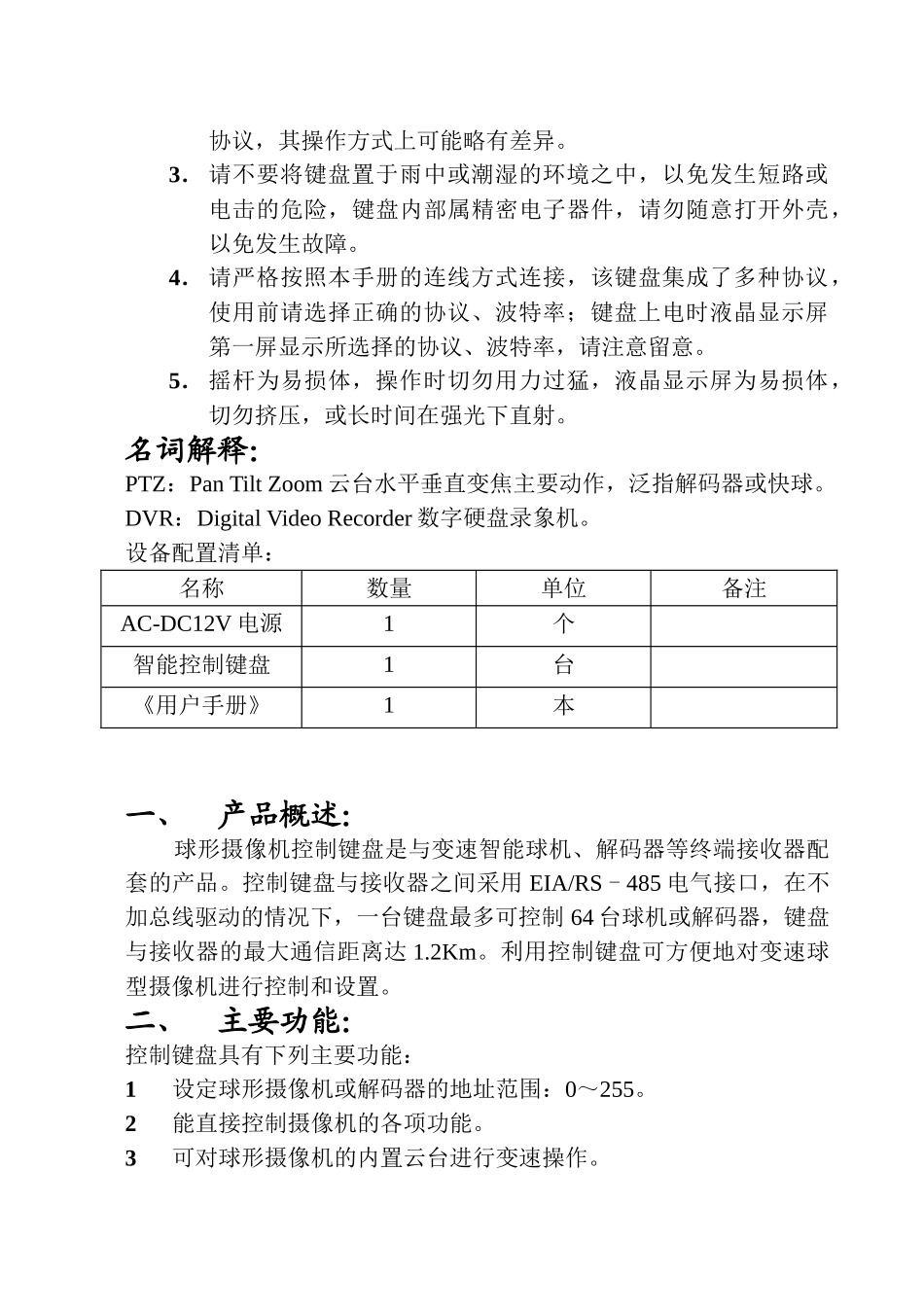

智能控制键盘使用手册_第3页
3/23
IntelligenceControllerOperatingInstructions智能控制键盘使用手册在使用智能球键盘控制器之前,敬请您仔细阅读本使用手册目录一、注意事项及配置清单………………………3二、产品概述……………………………………4三、主要功能……………………………………4四、技术指标……………………………………4五、键盘面板介绍………………………………51.正面面板…………………………………52.后面面板…………………………………7六、键盘的操作使用…………………………8七、故障排除指导……………………………12八、EnglishVersion……………………………14本手册的内容将做不定期的更新,对于本产品功能上的提升,我们会在新的版本中加入,恕不另行通知。本操作手册以英文显示三维控制键盘为蓝本,二维键盘和中文键盘的操作方法与此相同。注意事项:1.使用键盘之前,请详细阅读本使用说明书。2.本说明书主要针对PELCO协议的各项操作使用。对于不同的协议,其操作方式上可能略有差异。3.请不要将键盘置于雨中或潮湿的环境之中,以免发生短路或电击的危险,键盘内部属精密电子器件,请勿随意打开外壳,以免发生故障。4.请严格按照本手册的连线方式连接,该键盘集成了多种协议,使用前请选择正确的协议、波特率;键盘上电时液晶显示屏第一屏显示所选择的协议、波特率,请注意留意。5.摇杆为易损体,操作时切勿用力过猛,液晶显示屏为易损体,切勿挤压,或长时间在强光下直射。名词解释:PTZ:PanTiltZoom云台水平垂直变焦主要动作,泛指解码器或快球。DVR:DigitalVideoRecorder数字硬盘录象机。设备配置清单:名称数量单位备注AC-DC12V电源1个智能控制键盘1台《用户手册》1本一、产品概述:球形摄像机控制键盘是与变速智能球机、解码器等终端接收器配套的产品。控制键盘与接收器之间采用EIA/RS-485电气接口,在不加总线驱动的情况下,一台键盘最多可控制64台球机或解码器,键盘与接收器的最大通信距离达1.2Km。利用控制键盘可方便地对变速球型摄像机进行控制和设置。二、主要功能:控制键盘具有下列主要功能:1设定球形摄像机或解码器的地址范围:0~255。2能直接控制摄像机的各项功能。3可对球形摄像机的内置云台进行变速操作。4可对球形摄像机进行预置点和巡视轨迹的设置和调用。5可对球形摄像机进行手动或自动控制,并可对特定摄像机通过调用摄像机菜单更改摄像机出厂设置。6手动控制摄像机的变倍﹑变焦﹑光圈。7可控制多台球形摄像机,最多可达128个。8内置多协议可供选择。三、技术指标:1.球型摄像机与键盘的通讯方式:点对多点半双工485通讯2.摇杆控制:ALPS的遥控操作杆,准确,可靠。3.通信波特率:1200Bps,2400Bps,4800Bps,9600Bps四种波特率4.通信距离:最大1200米5.电源:DC12V/500mA6.尺寸:320×170×60(mm)7.重量:2Kg8.温度:-50C~500C9.湿度:10%~90%四、键盘面板介绍1正面面板英文键盘面板中文键盘面板控制键盘正面面板上有变速控制摇杆,按键和LCD显示屏。显示屏用于显示系统状态及操作信息。摇杆控制云台上、下、左、右作变速运动及手动定点。按键说明:[ESC]/[退出]功能退出[SETUP]/[设置]键盘参数设置[LOCK]/[锁定]键盘锁[F1][F2]辅助功能键[ADDR]/[地址]球机地址码选择[DEL]/[删除]删除预置点[PAN-A]/[限位A]云台自动扫描水平限位A[PAN-B]/[限位B]云台自动扫描水平限位B并启动限扫[AUTO]/[自动]自动旋转360度自动扫描[TRACK]/[轨迹]轨迹调用[0]—[9]数字键:0、1、2、3、4、5、6、7、8、9。[CLEAR]/[清除]清除键[ENTER]/[确认]确认键[SET]/[设置]预置点设置[CALL]/[调用]预置点调用[OPEN]/[光圈大]镜头光圈大[CLOSE]/[光圈小]镜头光圈小[FAR]/[聚焦远]镜头聚焦远[NEAR]/[聚焦近]镜头聚焦近[TELE]/[放大]镜头焦距长(倍数放大)[WIDE]/[缩小]镜头焦距短(倍数缩小)液晶屏说明:按键上的所有操作均会在液晶屏上对应显示。液晶屏会在智能控制器没有收到任何输入的情况下,20秒后进入自动省电模式(亮度降低到最小)。状态指示灯:[POWER]:电源指示灯,智能键盘在工作状态下一直显示,状态为常亮,红色。摇杆操作说明:摇杆图示名称操作功能说明上UP...
