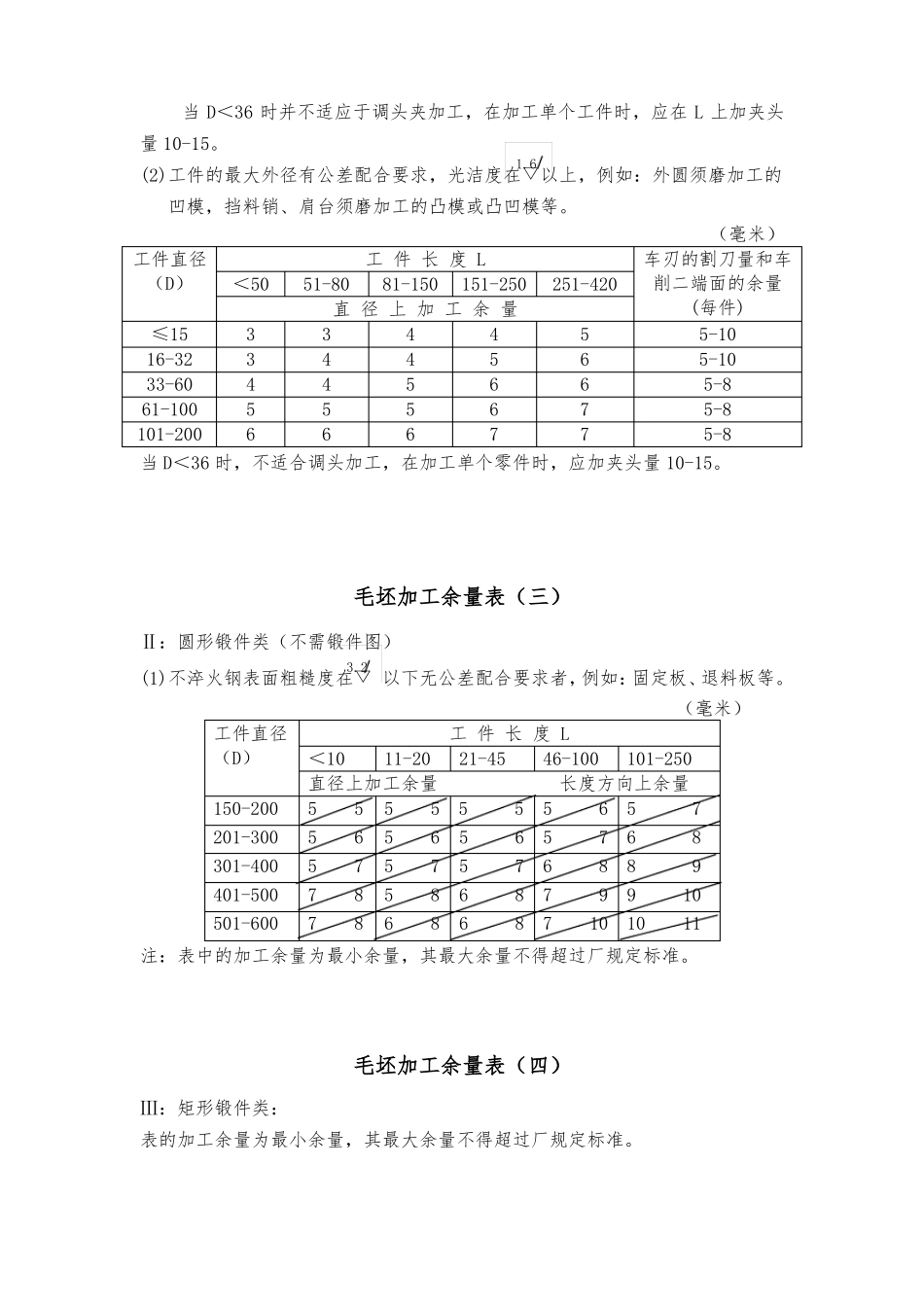

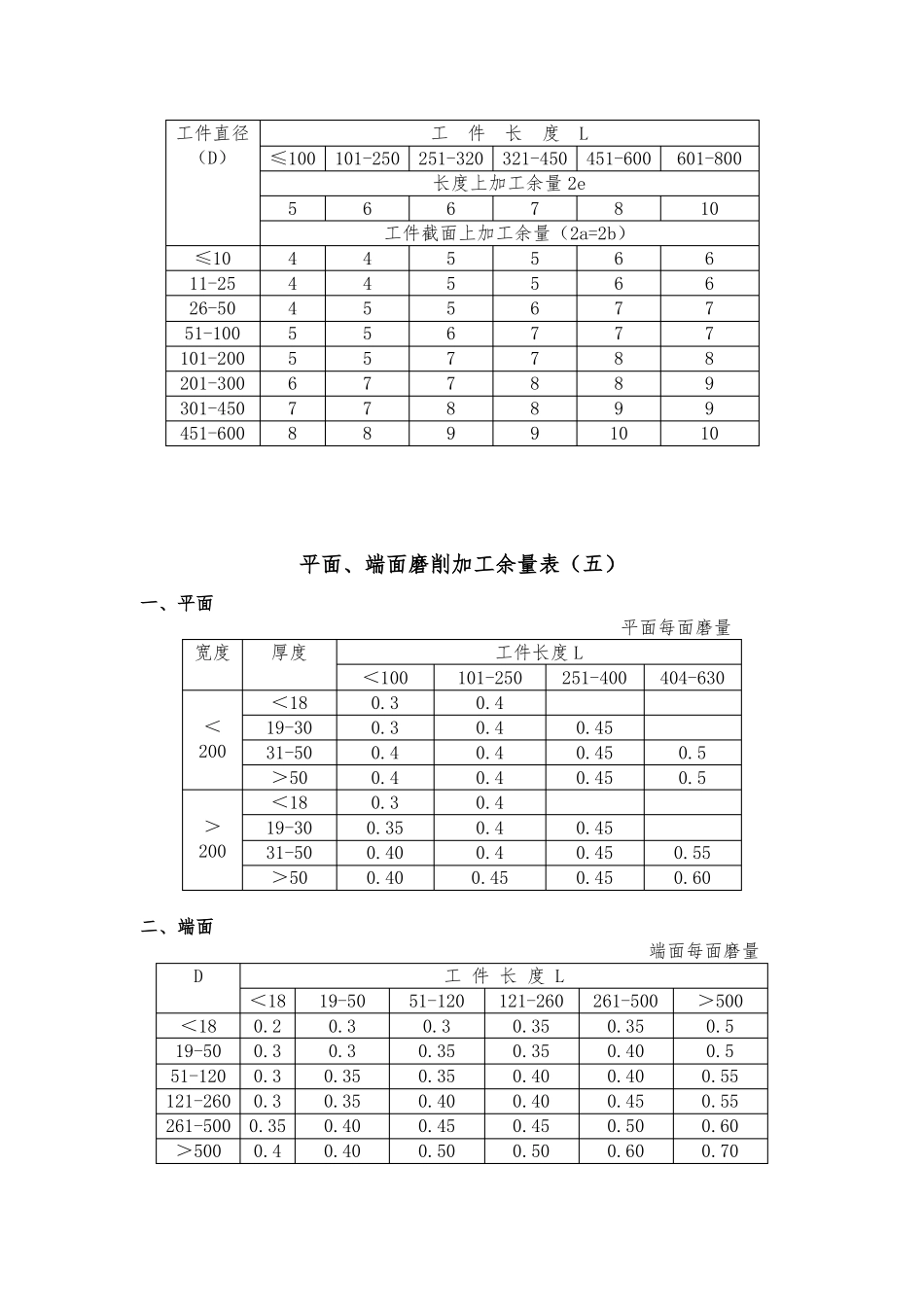

机械加工余量标准25EQY—19-19991．主题容与适用围本标准规定了磨削加工的加工余量。本标准适用于磨削各类材料时的加工余量。2．技术容加工余量表（一）厚度4以上的平面磨削余量（单面）平面长度平面宽度200以下平面宽度200以上小于1000.3100-2500.45251-5000.50.6500-8000.60.65说明：1.二次平面磨削余量乘系数1.52.三次平面磨削余量乘系数23.厚度4以上者单面余量不小于0.5-0.84.橡胶模平板单面余量不小于0.7毛坯加工余量表（二）I:园棒类:(1)工件的最大外径无公差要求，光洁度在▽以下，例：不磨外圆的凹模带台肩的凸模、凹模、凸凹模以及推杆、推销、限制器、托杆、各种螺钉、螺栓、螺塞、螺帽外径必须滚花者。（毫米）工件直工件长度L车刃的割刀量和车径（D）＜7071-120121-200201-300301-450削二端面的余量(每件)直径上加工余量≤32122345-1033-60233454-661-100344454-6101-200455564-63.2当D＜36时并不适应于调头夹加工，在加工单个工件时，应在L上加夹头量10-15。(2)工件的最大外径有公差配合要求，光洁度在▽以上，例如：外圆须磨加工的凹模，挡料销、肩台须磨加工的凸模或凸凹模等。（毫米）工件直径工件长度L车刃的割刀量和车（D）＜5051-8081-150151-250251-420削二端面的余量(每件)直径上加工余量≤15334455-1016-32344565-1033-60445665-861-100555675-8101-200666775-8当D＜36时，不适合调头加工，在加工单个零件时，应加夹头量10-15。1.6毛坯加工余量表（三）Ⅱ：圆形锻件类（不需锻件图）(1)不淬火钢表面粗糙度在▽以下无公差配合要求者，例如：固定板、退料板等。（毫米）工件直径工件长度L（D）＜1011-2021-4546-100101-250直径上加工余量长度方向上余量150-2005555555657201-300301-400401-500501-600565656576857575768897858687991078686871010113.2注：表中的加工余量为最小余量，其最大余量不得超过厂规定标准。毛坯加工余量表（四）Ⅲ：矩形锻件类：表的加工余量为最小余量，其最大余量不得超过厂规定标准。工件直径（D）工件长度L≤100101-250251-320321-450451-600601-800长度上加工余量2e5667810工件截面上加工余量（2a=2b）44556644556645567755677755778867788977889988991010≤1011-2526-5051-100101-200201-300301-450451-600平面、端面磨削加工余量表（五）一、平面平面每面磨量宽度厚度工件长度L＜100101-250251-400404-630＜180.30.4＜19-300.30.40.4520031-500.40.40.450.5＞500.40.40.450.5＜180.30.4＞19-300.350.40.4520031-500.400.40.450.55＞500.400.450.450.60二、端面端面每面磨量D工件长度L＜1819-5051-120121-260261-500＞500＜180.20.30.30.350.350.519-500.30.30.350.350.400.551-1200.30.350.350.400.400.55121-2600.30.350.400.400.450.55261-5000.350.400.450.450.500.60＞5000.40.400.500.500.600.70注：本表适用于淬火零件，不淬火零件应适当减少20-40%粗加工的表面粗糙度不应低于▽如需磨两次的零件，其磨量应适当增加10-20%3.2环形工件磨削加工余量表（六）工件直径mm6-1011-2021-3031-5051-8081-120121-180181-26035、45、50号钢外元留量孔留量0.25-0.500.30-0.350.30-0.550.40-0.450.30-0.550.50-0.600.30-0.550.60-0.700.35-0.600.80-0.900.35-0.801.00-1.200.50-0.901.20-1.400.60-1.001.40-1.60T8、T10A钢外元留量孔留量0.35-0.600.25-0.300.40-0.650.35-0.400.45-0.700.35-0.450.55-0.750.45-0.600.65-0.850.50-0.650.70-0.900.55-0.750.75-0.950.60-0.800.80-1.000.65-0.85Cr12MoV合金钢外元留量孔留量0.30-0.450.20-0.300.35-0.500.30-0.350.40-0.500.30-0.400.50-0.600.40-0.500.60-0.700.45-0.550.65-0.800.50-0.650.70-0.850.55-0.700.75-0.900.60-0.75注:φ50以下，壁厚10以上者，或长度为100-300者，用上限φ50-φ100，壁厚20以下者，或长度为200-500者，用上限φ100以上者，壁厚30以下者，或长度为300-600者，用上限长度超过以上界线者，上限乘以系数1.3加工粗糙度不低于▽，端面留磨量0.5φ6以下小孔研磨量表(七)材料钢45T10ACr12MoV注:本表只适用于淬火件应按孔的最小极限尺寸来留研磨量1.66.4直径上留研...
