桥涵工程施工方案55804VIP免费

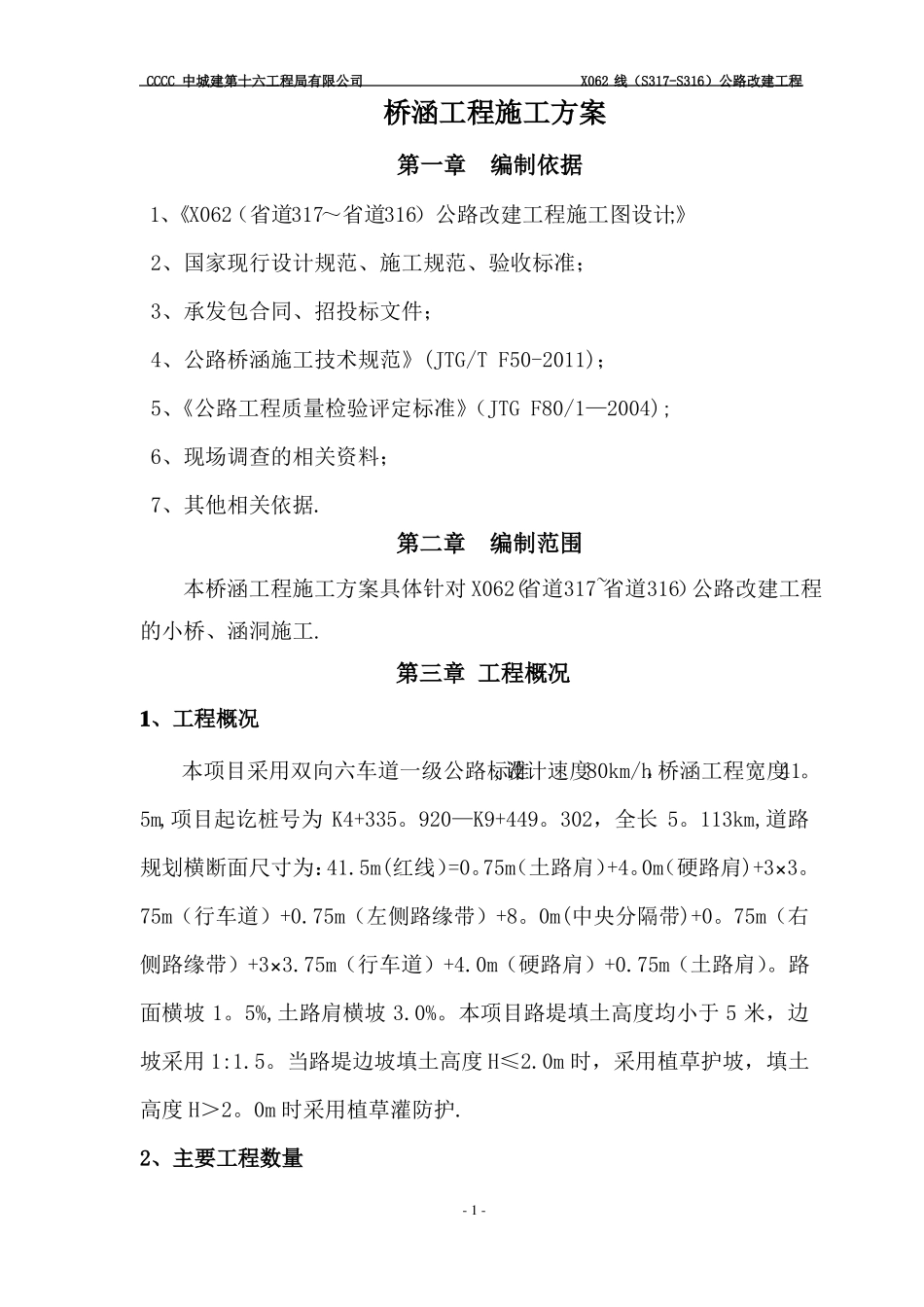

桥涵工程施工方案55804_第1页
1/60

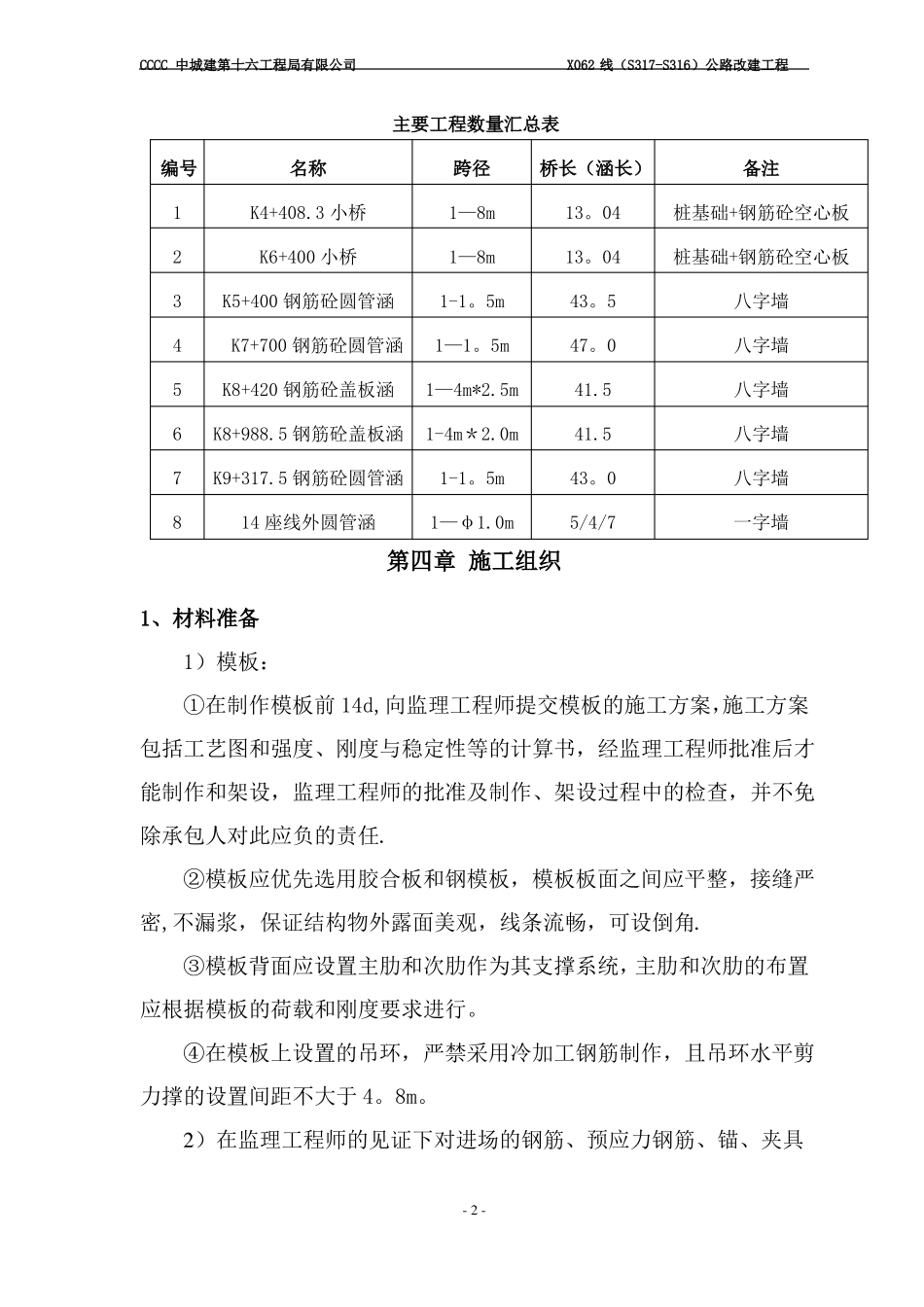

桥涵工程施工方案55804_第2页
2/60

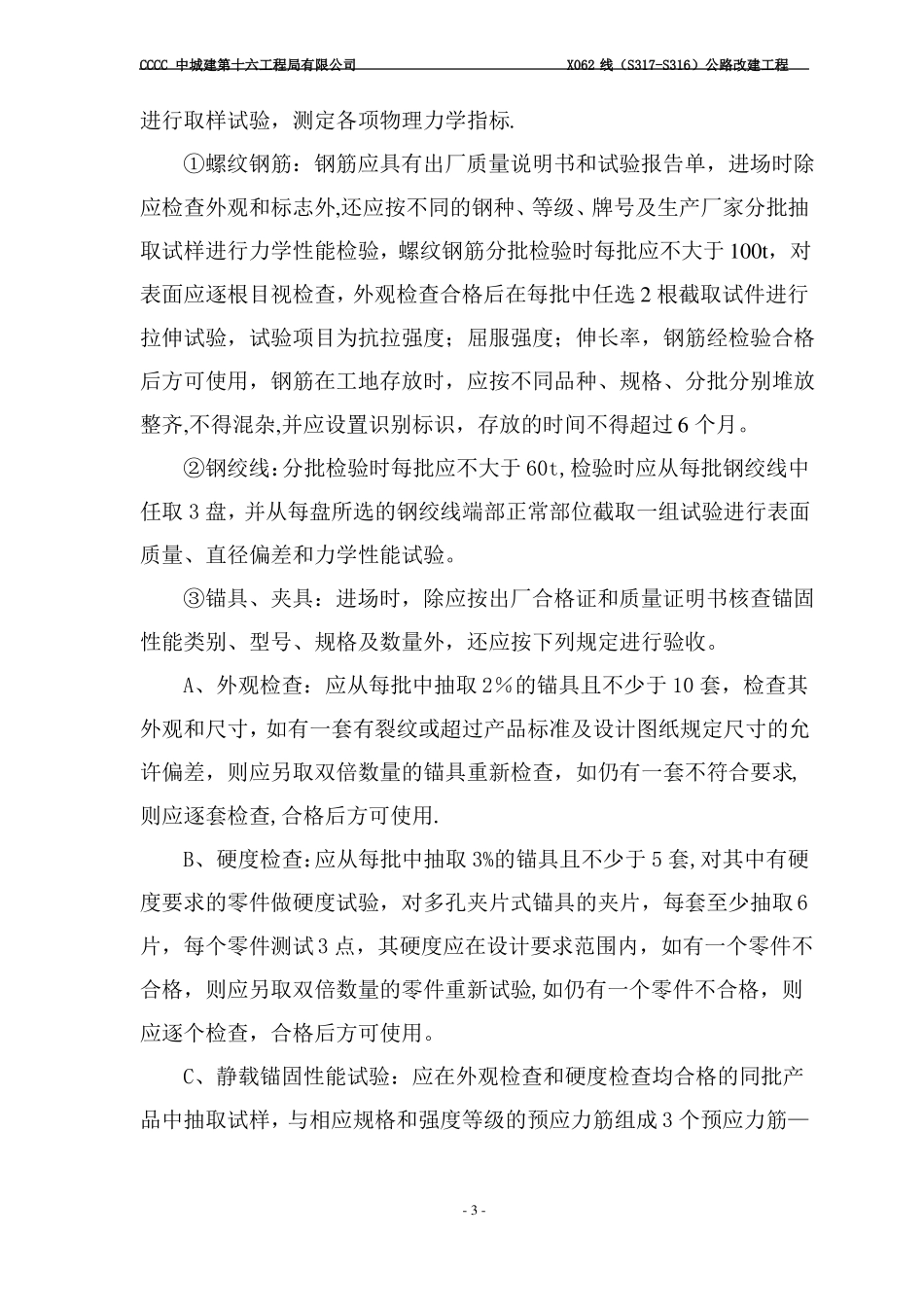

桥涵工程施工方案55804_第3页
3/60
CCCC中城建第十六工程局有限公司X062线(S317-S316)公路改建工程桥涵工程施工方案第一章编制依据1、《X062(省道317~省道316)公路改建工程施工图设计》;2、国家现行设计规范、施工规范、验收标准;3、承发包合同、招投标文件;4、公路桥涵施工技术规范》(JTG/TF50-2011);5、《公路工程质量检验评定标准》(JTGF80/1—2004);6、现场调查的相关资料;7、其他相关依据.第二章编制范围本桥涵工程施工方案具体针对X062(省道317~省道316)公路改建工程的小桥、涵洞施工.第三章工程概况1、工程概况本项目采用双向六车道一级公路标准,设计速度80km/h,桥涵工程宽度41。5m,项目起讫桩号为K4+335。920—K9+449。302,全长5。113km,道路规划横断面尺寸为:41.5m(红线)=0。75m(土路肩)+4。0m(硬路肩)+3×3。75m(行车道)+0.75m(左侧路缘带)+8。0m(中央分隔带)+0。75m(右侧路缘带)+3×3.75m(行车道)+4.0m(硬路肩)+0.75m(土路肩)。路面横坡1。5%,土路肩横坡3.0%。本项目路堤填土高度均小于5米,边坡采用1:1.5。当路堤边坡填土高度H≤2.0m时,采用植草护坡,填土高度H>2。0m时采用植草灌防护.2、主要工程数量-1-CCCC中城建第十六工程局有限公司X062线(S317-S316)公路改建工程主要工程数量汇总表编号12345678名称K4+408.3小桥K6+400小桥K5+400钢筋砼圆管涵K7+700钢筋砼圆管涵K8+420钢筋砼盖板涵跨径1—8m1—8m1-1。5m1—1。5m1—4m*2.5m桥长(涵长)13。0413。0443。547。041.541.543。05/4/7备注桩基础+钢筋砼空心板桩基础+钢筋砼空心板八字墙八字墙八字墙八字墙八字墙一字墙K8+988.5钢筋砼盖板涵1-4m*2.0mK9+317.5钢筋砼圆管涵14座线外圆管涵1-1。5m1—φ1.0m第四章施工组织1、材料准备1)模板:①在制作模板前14d,向监理工程师提交模板的施工方案,施工方案包括工艺图和强度、刚度与稳定性等的计算书,经监理工程师批准后才能制作和架设,监理工程师的批准及制作、架设过程中的检查,并不免除承包人对此应负的责任.②模板应优先选用胶合板和钢模板,模板板面之间应平整,接缝严密,不漏浆,保证结构物外露面美观,线条流畅,可设倒角.③模板背面应设置主肋和次肋作为其支撑系统,主肋和次肋的布置应根据模板的荷载和刚度要求进行。④在模板上设置的吊环,严禁采用冷加工钢筋制作,且吊环水平剪力撑的设置间距不大于4。8m。2)在监理工程师的见证下对进场的钢筋、预应力钢筋、锚、夹具-2-CCCC中城建第十六工程局有限公司X062线(S317-S316)公路改建工程进行取样试验,测定各项物理力学指标.①螺纹钢筋:钢筋应具有出厂质量说明书和试验报告单,进场时除应检查外观和标志外,还应按不同的钢种、等级、牌号及生产厂家分批抽取试样进行力学性能检验,螺纹钢筋分批检验时每批应不大于100t,对表面应逐根目视检查,外观检查合格后在每批中任选2根截取试件进行拉伸试验,试验项目为抗拉强度;屈服强度;伸长率,钢筋经检验合格后方可使用,钢筋在工地存放时,应按不同品种、规格、分批分别堆放整齐,不得混杂,并应设置识别标识,存放的时间不得超过6个月。②钢绞线:分批检验时每批应不大于60t,检验时应从每批钢绞线中任取3盘,并从每盘所选的钢绞线端部正常部位截取一组试验进行表面质量、直径偏差和力学性能试验。③锚具、夹具:进场时,除应按出厂合格证和质量证明书核查锚固性能类别、型号、规格及数量外,还应按下列规定进行验收。A、外观检查:应从每批中抽取2%的锚具且不少于10套,检查其外观和尺寸,如有一套有裂纹或超过产品标准及设计图纸规定尺寸的允许偏差,则应另取双倍数量的锚具重新检查,如仍有一套不符合要求,则应逐套检查,合格后方可使用.B、硬度检查:应从每批中抽取3%的锚具且不少于5套,对其中有硬度要求的零件做硬度试验,对多孔夹片式锚具的夹片,每套至少抽取6片,每个零件测试3点,其硬度应在设计要求范围内,如有一个零件不合格,则应另取双倍数量的零件重新试验,如仍有一个零件不合格,则应逐个检查,合格后方可使用。C、静载锚固性能试验:应在外观检查和硬度检查均合格的同批产品中抽取试样,与相应规格和强度等级的预应力筋组成3个预应力筋—-3-CCC...
