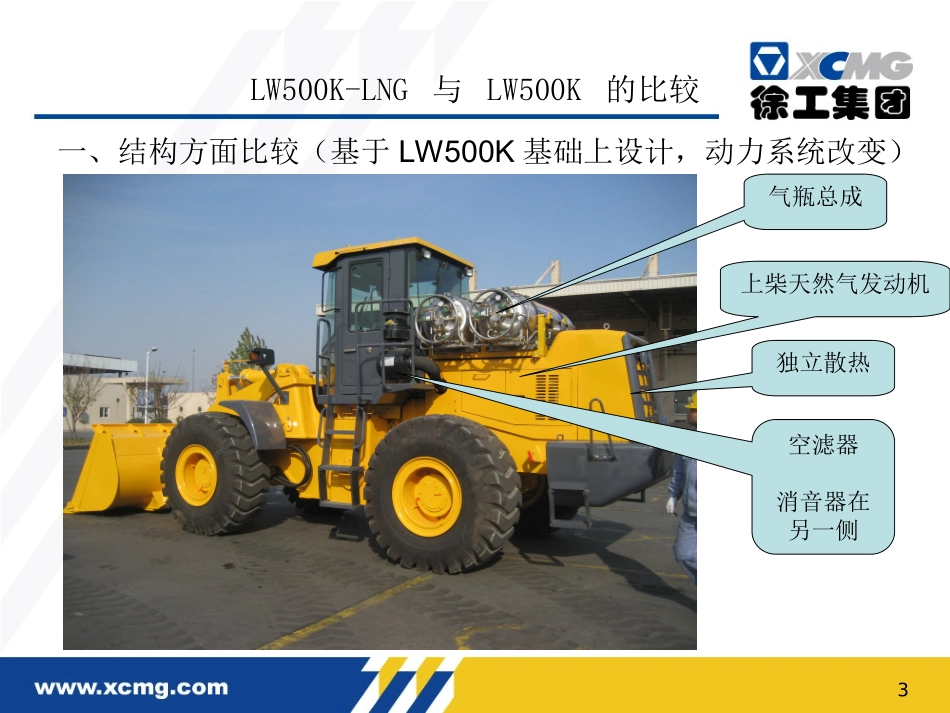

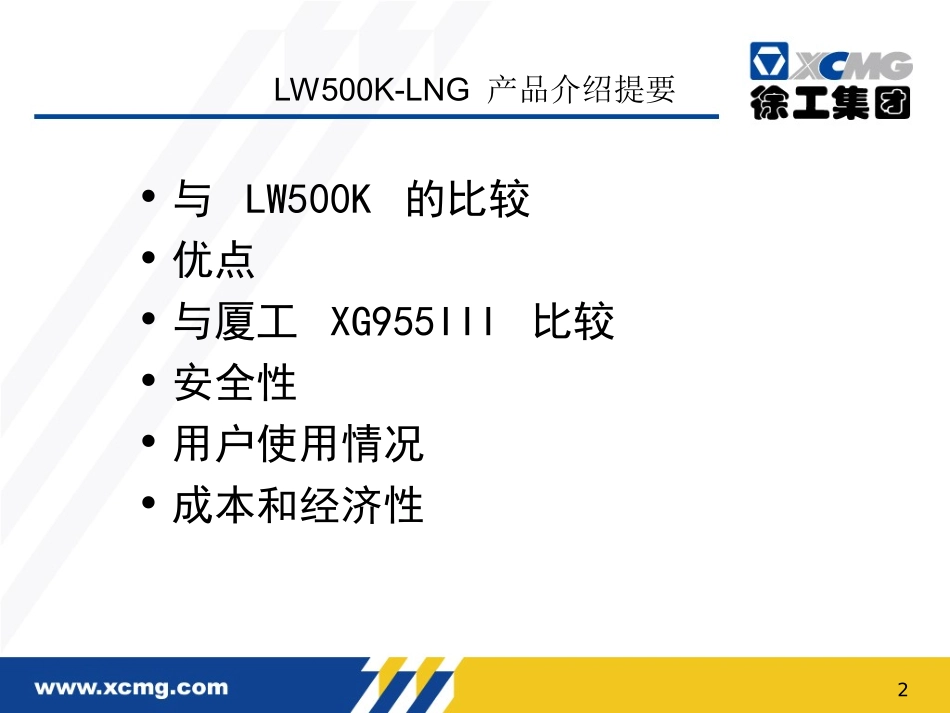

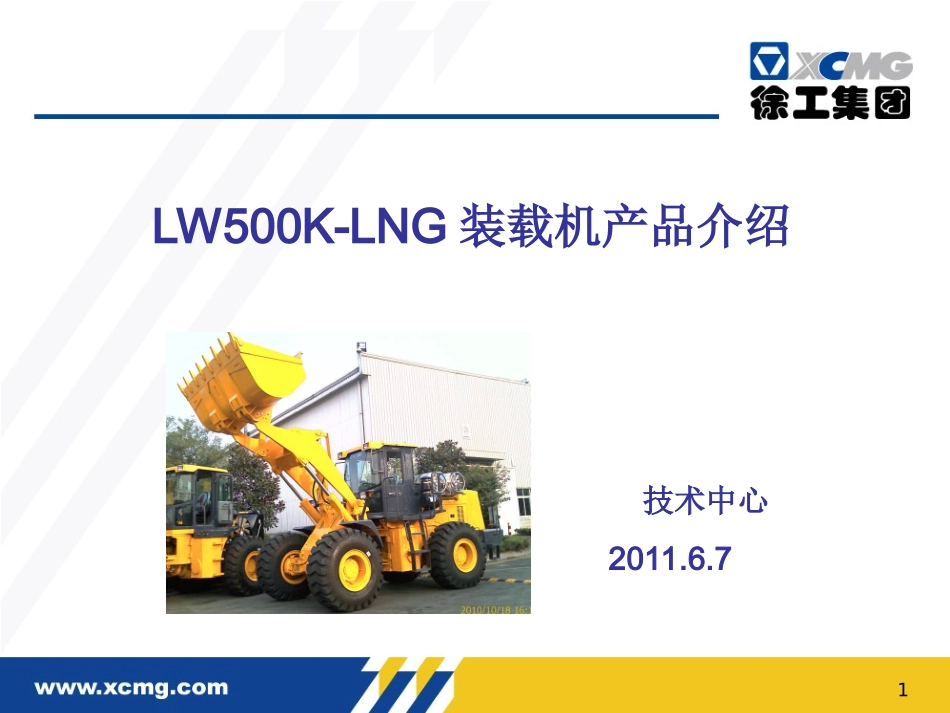

1LW500K-LNG装载机产品介绍技术中心2011.6.72•与LW500K的比较•优点•与厦工XG955III比较•安全性•用户使用情况•成本和经济性LW500K-LNG产品介绍提要3LW500K-LNG与LW500K的比较一、结构方面比较（基于LW500K基础上设计，动力系统改变）气瓶总成上柴天然气发动机空滤器消音器在另一侧独立散热4LW500K-LNG与LW500K的比较LW500K装载机5LW500K-LNG与LW500K的比较二、参数比较LW500K-LNGLW500K发动机功率/转速170KW/2000PRM162KW/2200RPM最大牵引力170KN165KN掘起力172KN170KN提升时间<6s<6s三项和<11s<11s卸载高度3090mm3090mm最高车速37km/h38km/h6LW500K-LNG与LW500K的比较三、工作原理汽化器（自发动机取水加热）缓冲罐7LW500K-LNG的优点LW500K-LNG优点•发动机采用上柴SC9DT280G2专用天燃气发动机，国二标准，电控、空风中冷，燃烧充分；•配自制箱、美弛桥；•节约燃料成本（见后面经济性分析数据）；•气瓶充满可工作12小时，工作时间长；•气瓶总成采用模块化设计，安装简单，更换方便；•采用独立散热的冷却方式，散热效果更好。•散热器采用新型板翅结构，防堵塞能力、散热能力、抗震能力更强；•侧门为分体分段开启的方式，维修空间大。8LW500K-LNG与厦工XG955III比较一、燃料特性对比存储压力存储温度装瓶数量充气速度LNG（徐工）0-162℃存储相同热值的天然气，CNG装瓶数量是LNG的3倍加相同热值的天然气，LNG的充气速度是CNG的8倍CNG（厦工）20Mpa常温由于LNG的存储压力低，因此其安全性要比CNG更高。9LW500K-LNG与厦工XG955III比较二、后视野效果对比徐工LW500K-LNG后视效果要比厦工好许多。LW500K-LNGXG955III-CNG10LW500K-LNG与厦工XG955III比较三、维修性对比徐工采用2个分段的侧门，打开后，发动机完全暴露在面前，维修相当方便。厦工955III侧门采用整体上翻结构，打开后，有支架阻挡，发动机不能完全暴露在面前，接近性较差，维修相当不方便。（两侧情况相同！）LW500K-LNGXG955III-CNG11LW500K-LNG与厦工XG955III比较徐工LW500K机罩采用前后分体结构，当维修及更换散热器时，不需要拆除气瓶，只需将后半部分拆下即可。厦工955III机罩采用整体结构，在维修散热器时，不但要拆除气瓶，还要将机罩完全拆下，维修相当不方便。LW500K-LNGXG955III-CNG12LW500K-LNG与厦工XG955III比较四、冷却方式对比徐工LW500K-LNG采用独立散热的冷却方式，散热效果更强，噪音更低，更节能。散热器采用新型板翅结构，防堵塞能力、散热能力、抗震能力更强，可在50ºC的高温环境下正常工作。厦工955III采用普通的冷却方式，在节能降噪方面和柴油机相比没有明显区别。散热器采用普通的管片式铜水箱，易被灰尘堵塞。LW500K-LNGXG955III-CNG13LW500K-LNG与厦工XG955III比较五、技术参数工作时间对比徐工LW500K采用2个275L的LNG瓶，总容积为550L，转化为CNG的容积是1650L。厦工955III采用4个140L的CNG气瓶，总容积为560L。因此徐工LW500K的气瓶装气量工作时间（12小时）是厦工955III的3倍（4小时）。徐工LW500K厦工955III发动机功率/转速170KW/2000PRM206KW/2200RPM最大牵引力170KN140KN掘起力172KN150KN提升时间6s6.5s三项和11s12s卸载高度3090mm2900mm最高车速37km/h38km/h14LW500K-LNG与厦工XG955III比较六、气瓶气量显示：15LW500K-LNG与厦工XG955III比较七、可选配倒车监控：16LW500K-LNG与厦工XG955III比较八、可配单瓶：17LW500K-LNG知识产权徐工天然气机罩及气瓶的安装或国家专利：ZL201120032402.1ZL201120032404.0仿冒必究18LW500K-LNG的安全性LNG气体安全性由于天然气密度远远小于空气，当天然气从输管或储气容器中泄漏到空气中，天然气将向上移动，迅速扩散到空气中。由于这一特点，天然气的安全性优于汽油等大多数燃料。燃烧后排放有害气体更少，基本无固体残渣。性质天然气汽油90#柴油着火温度（常压下）/℃650390～420250火焰传播速度/cm·s-133.839～47-----爆炸极限%5～151.0～7.60.5～4.119LW500K-LNG的安全性气瓶试验气瓶在规定的时间内（30分钟）安全阀不起跳为合格。振动试验火烧试验振动加速度为3g,振动方向为上下垂直方向。振动完毕后，静置30分钟以上气瓶外壳不得有...
