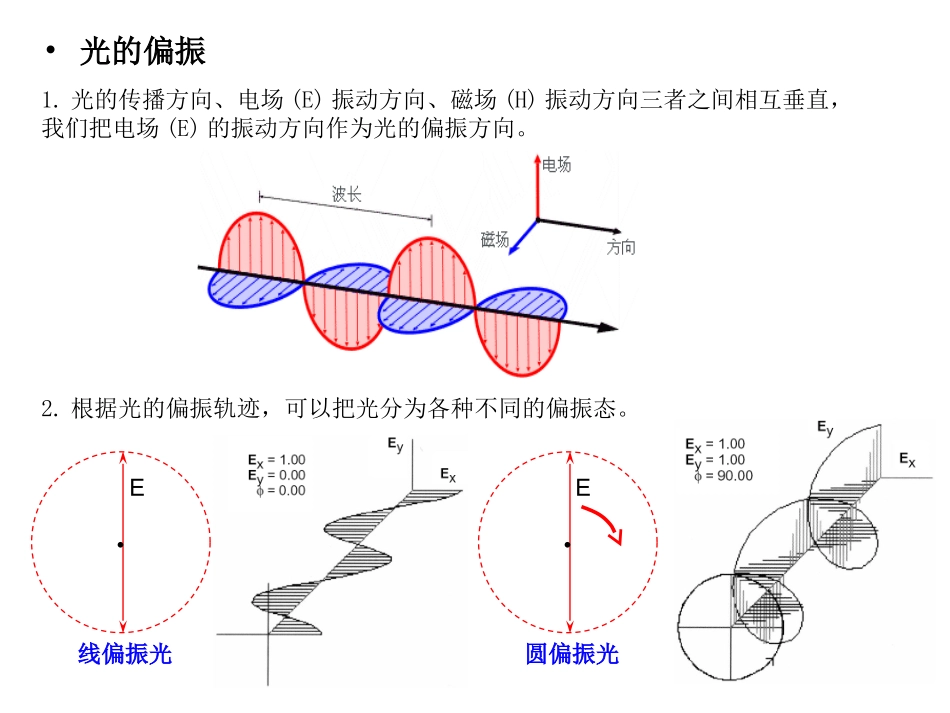

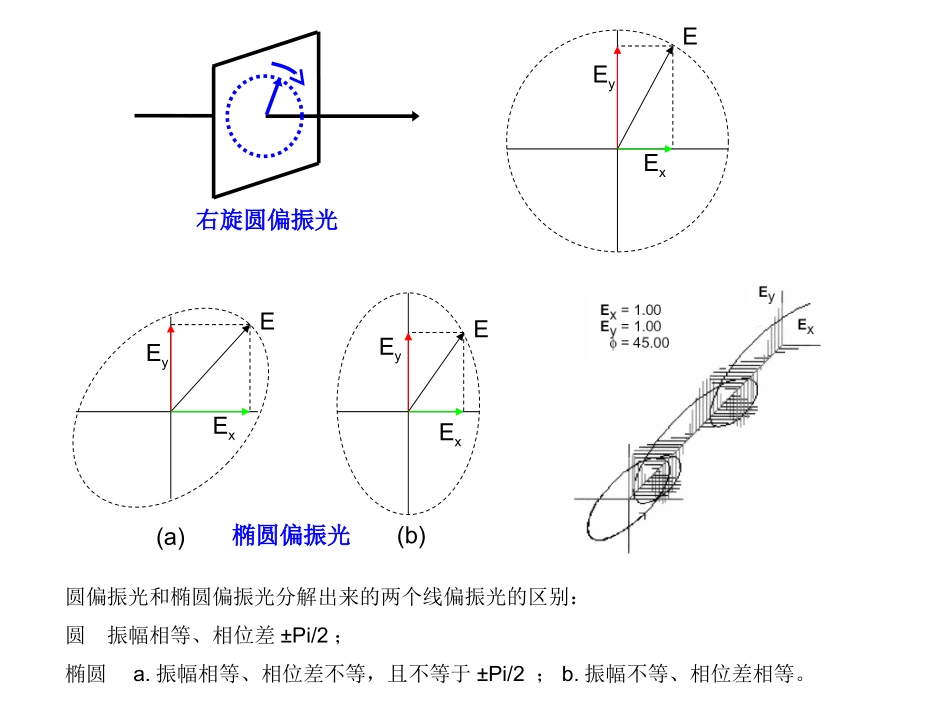

Agilent8169A偏振控制器•光的偏振1.光的传播方向、电场(E)振动方向、磁场(H)振动方向三者之间相互垂直，我们把电场(E)的振动方向作为光的偏振方向。2.根据光的偏振轨迹，可以把光分为各种不同的偏振态。线偏振光●E圆偏振光●E右旋圆偏振光EExEy(a)EExEy(b)椭圆偏振光EExEy圆偏振光和椭圆偏振光分解出来的两个线偏振光的区别：圆振幅相等、相位差±Pi/2；椭圆a.振幅相等、相位差不等，且不等于±Pi/2；b.振幅不等、相位差相等。非偏振光（自然光）普通光源发出的光是复色光，可以看作是无数单色光的总和，它包含了各种方向的偏振光，而且各个方向的振幅都相等，宏观上没有任何偏向性。●E非偏振光有些晶体对不同方向的电磁振动具有选择吸收的性质，当入射光的偏振方向与这类晶体的光轴平行时，被吸收得较少，光可以较多地通过；当入射光的偏振方向和光轴垂直时，被吸收得较多，光通过得较少。这种性质称为二向色性，偏振片就是利用这种特性工作的，而且它的二向色性很强，即只允许某一偏振方向的光通过，这个方向称为偏振片的透振方向。P偏振片透振方向自然光线偏振光P/2•偏振片波片又称相位延迟片，是从单轴双折射晶体上平行于晶轴方向截下的薄片，它能够使入射的线偏振光发生双折射，产生两束偏振方向相互垂直的线偏振光，o光和e光。o光的偏振方向与波片晶轴平行，e光的偏振方向与波片晶轴垂直，它们的传播方向一致，但在波片中的传播速度不同，所以通过波片后两者之间会产生光程差（相位差），导致出射光的偏振态发生变化。△=nod-ned=|no-ne|dδ=(2π/λ)△•波片1/2波片：△=(2m+1)λ/2δ=(2m+1)π线偏振光经过1/2波片后仍为线偏振光，但是偏振方向发生变化，如果入射光的偏振方向与波片晶轴成a角度，则出射光的偏振方向转过2a角度，转向由波片性质决定（正/负单轴晶体）。圆偏振光经过1/2波片后仍为圆偏振光，但是旋向相反。1/4波片：△=(4m+1)λ/4δ=(4m+1)π/2线偏振光经过1/4波片后一般变为椭圆偏振光，当入射光的偏振方向与波片晶轴成45度时，出射光将变为圆偏振光。圆偏振光经过1/4波片后会退偏，变成线偏振光。......eo波片旋转时，厚度和o光、e光的折射率不变，但是晶体光轴方向发生改变，o光和e光的偏振方向改变（相对于观测坐标），出射光相位延迟发生变化（相对于观测坐标），最终也会导致偏振态的变化。ydxAAoAe线偏振光光轴λ•8169A8169A8164A•8169A前面板调节旋钮方向键功能键显示屏电源开关软键数字键盘I/O端口•8169A局部细节8169A8164A通过步进电机带动偏振片和波片旋转，改变晶体的光轴方向，合成所有可能的偏振状态。偏振片-把任意状态的偏振光转化为线偏振光。1/4波片-把线偏振光转变成任一希望得到的偏振态。1/2波片-把偏振态转到任一期望得到的偏振方向。8169A属于波片型偏振控制器，通过调节波片来选择不同的偏振态。8169A=偏振片+¼波片+½波片（相互独立）•8169A的原理8169A不能用于测量1310波段•8169A的规格偏振片对不同波段的消光比IL、WDL、旋转复位精度RL最大输入光功率工作电压、电流重量和尺寸分辨率（DAC）建立时间（设定-调整-稳定）可存储状态数、保存/调用重复性、扫描速度档位、最大转速•8169A的基本操作(1)输入可通过数字键、方向键、调节旋钮输入数据，选中需要编辑的参数（高亮显示），输入一个新的值（数字、上下、旋钮），Enter。输入错误时，通过左右方向键调整到相应位置重新输入参数，如取消，按Cancel。如果输入的新值按Enter后变回原值，说明输入的值超出设备允许范围。(2)复位选中相应参数，按Default。复位几个晶片的位置，可以按Home。(4)设置GPIB地址按Syst键，选择GPIB界面，查看或更改GPIB地址，默认为24。(5)偏振态的存储和调用按Syst键，选择STO/RCL界面，按Previous和Next键可查看当前的偏振态、系统默认的偏振态，以及9个用户自定义存储的偏振态。按Store键存储，Recall键调用。(3)调整晶片的转角按Pos键，进入晶片转角界面，选择相应的晶片(Pol、1/4、1/2)，输入要旋转的角度，Enter。1.搭建设备光源、8169A、待测器件、光功率计，要求光纤尽量固定不动。•如何调整偏振态ReflectionTunableLaserSourceHP8...
