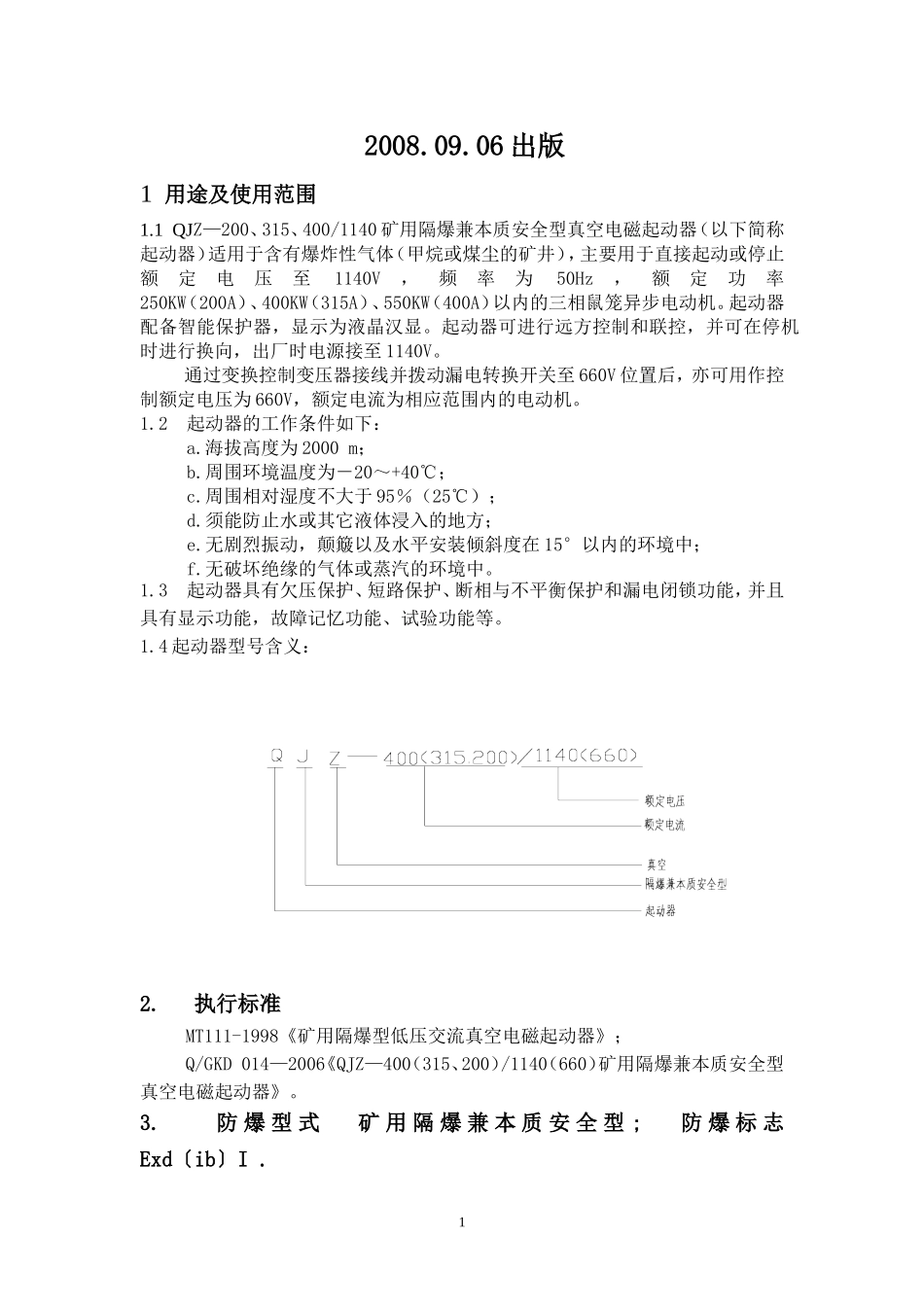

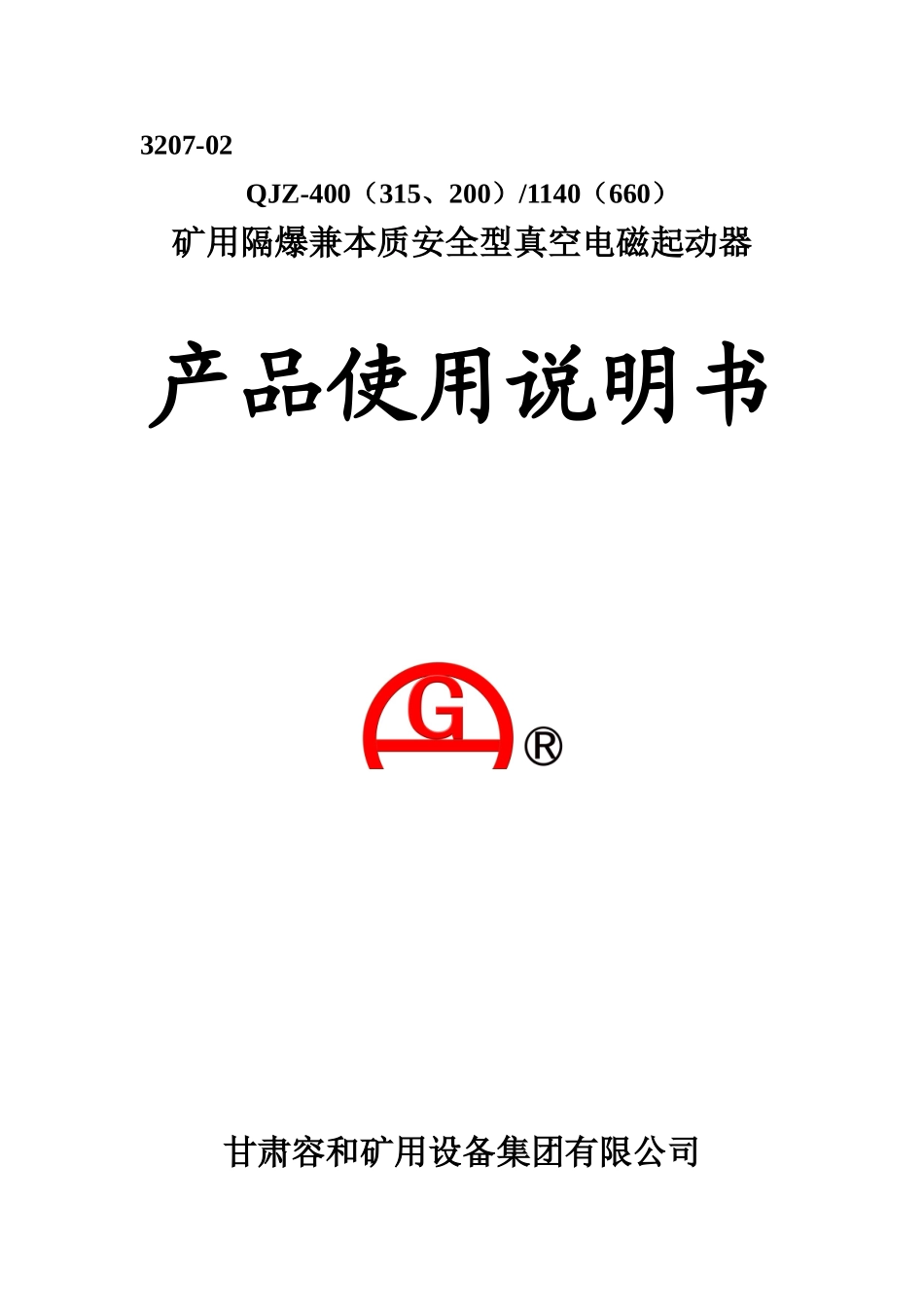

3207-02QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2008.09.06出版1用途及使用范围1.1QJZ—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（315A）、550KW（400A）以内的三相鼠笼异步电动机。起动器配备智能保护器，显示为液晶汉显。起动器可进行远方控制和联控，并可在停机时进行换向，出厂时电源接至1140V。通过变换控制变压器接线并拨动漏电转换开关至660V位置后，亦可用作控制额定电压为660V，额定电流为相应范围内的电动机。1.2起动器的工作条件如下：a.海拔高度为2000m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。1.3起动器具有欠压保护、短路保护、断相与不平衡保护和漏电闭锁功能，并且具有显示功能，故障记忆功能、试验功能等。1.4起动器型号含义：2.执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。3.防爆型式矿用隔爆兼本质安全型;防爆标志Exd〔ib〕I.14结构和性能概述4.1起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。（转动前门时，注意操作手把抬起的高度，避免操作手把上部的凸轮与铰链顶撞）。打开前门后，控制板左右用四个螺栓，主电源板用四个螺栓固定在壳内，它们之间用插接件连接，维修时拆下螺栓及拨下插接件，可从壳内取出主电源板、控制板，门上安装有起动、复位、向上、向下、确认按钮及检验开关，用导线相接，拆下螺栓及导线可便于维修。起动器控制线路使用的导线，千伏级套有玻璃丝管，安全火花回路为兰色，接地为黑色。4.2千伏级电源板上装配有：a.真空交流接触器；b.隔离换向开关；c.电流互感器和阻容吸收装置；e.停止按钮等.4.3控制板装配上装有：a.熔断器；b.先导变压器；控制变压器；c.中间继电器；d.先导回路插件等.4.4前门上装有：a.起动按钮、复位按钮、向上、向下、确认按钮;b.试验开关：具有短路、运行、漏电三挡位置；c.液晶汉显板；d.保护组件BJ.4.5起动器外壳上装有：a.壳内右侧装有连动板；b.停止按钮及停止按钮与隔离换向开关之间的联锁装置.4.6接线箱内装有两个控制回路用九芯端子和一个JX2—1020型接线端子排，其中一个九芯端子为本安回路的接线端子。5技术参数5.1起动器基本技术数据（见表1）表1额定电压（V）额定电流（A）所控制最大功率（KW）引入电缆的外径（㎜）重量（Kg）1140200250电力线路控制线路200300400315400400550660200170ф32～ф63ф12～ф19285310310315250ф68～ф784003005.2起动器隔爆性能参数（见表2）2表2水压试验壳身与壳盖箱身与箱盖接线柱部分操纵杆部分压力MPa时间min宽度mm间隙mm粗糙度宽度mm间隙mm粗糙度宽度mm间隙mm粗糙度宽度mm间隙mm粗糙度11≥25≤0.56.3≥25≤0.56.3≥12.5≤0.43.2≥25≤0.53.25.3保护器性能祥见附录6工作原理（原理图见附图）6.1起动前6.1.1将隔离换向开关QS置正（反）位置，则控制变压器TC1经过千伏级熔断器FU1得电。6.1.2变压器TC1二次侧（4、5）输出36V交流电经过FU3供给接触器KM，由于此时KA2（12、13）未闭合，故接触器KM不动作。6.1.3变压器二次侧（6、8）输出24V，经熔断器FU4向本安回路变压器TC2供电、TC2得电后、TC2（3、4）输出17V电压、经KA1吸引线圈、近远控开关，起动按钮ST，整流二极管构成回路，当ST不接通，则KA1不动作（如远控开关置于远控位...
