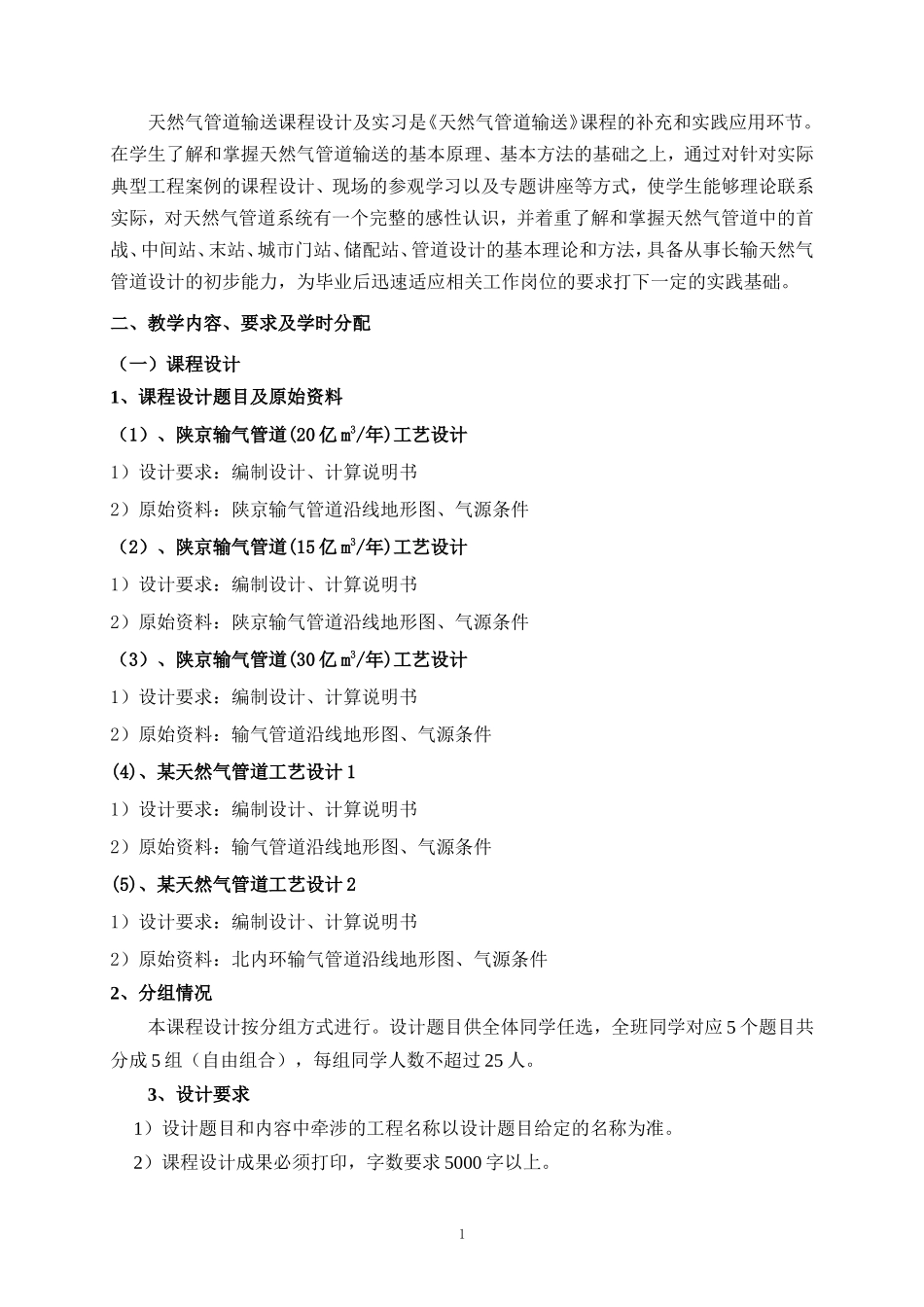

西南石油大学应用技术学院城市燃气2009级天然气管道输送课程设计及实习指导书彭善碧编西南石油大学土木工程与建筑学院2011年10月一、课程的性质、目的与任务天然气管道输送课程设计及实习是《天然气管道输送》课程的补充和实践应用环节。在学生了解和掌握天然气管道输送的基本原理、基本方法的基础之上，通过对针对实际典型工程案例的课程设计、现场的参观学习以及专题讲座等方式，使学生能够理论联系实际，对天然气管道系统有一个完整的感性认识，并着重了解和掌握天然气管道中的首战、中间站、末站、城市门站、储配站、管道设计的基本理论和方法，具备从事长输天然气管道设计的初步能力，为毕业后迅速适应相关工作岗位的要求打下一定的实践基础。二、教学内容、要求及学时分配（一）课程设计1、课程设计题目及原始资料（1）、陕京输气管道(20亿m3/年)工艺设计1）设计要求：编制设计、计算说明书2）原始资料：陕京输气管道沿线地形图、气源条件（2）、陕京输气管道(15亿m3/年)工艺设计1）设计要求：编制设计、计算说明书2）原始资料：陕京输气管道沿线地形图、气源条件（3）、陕京输气管道(30亿m3/年)工艺设计1）设计要求：编制设计、计算说明书2）原始资料：输气管道沿线地形图、气源条件(4)、某天然气管道工艺设计11）设计要求：编制设计、计算说明书2）原始资料：输气管道沿线地形图、气源条件(5)、某天然气管道工艺设计21）设计要求：编制设计、计算说明书2）原始资料：北内环输气管道沿线地形图、气源条件2、分组情况本课程设计按分组方式进行。设计题目供全体同学任选，全班同学对应5个题目共分成5组（自由组合），每组同学人数不超过25人。3、设计要求1）设计题目和内容中牵涉的工程名称以设计题目给定的名称为准。2）课程设计成果必须打印，字数要求5000字以上。13）严禁相互抄袭，一经发现，设计成绩按0分处理。（二）现场实习1、实习内容、任务和要求（1）掌握天然气管道储配站的平面布置、工艺流程及其在管道系统中的作用。（2）掌握天然气管道增压站的平面布置、工艺流程及其在管道系统中的作用。（3）掌握阀室、清管站、计量站的平面布置、工艺流程及其在管道系统中的作用。（4）掌握天然气管道系统设计时设备选型的基本原理和方法。（5）了解管道系统中常用设备（流量计、压缩机、阀门等）的工作原理。（6）了解天然气长输管道系统常见事故的发生、危害、防止和处理方法。2、实习地点、时间（初步安排）日期实习内容地点10.10布置设计题目，分组。校内10.11新都燃气公司：CNG加气站新都10.12青白江城厢配气站青白江天然气公司、中石油城厢配气站（青白江）10.13华阳计量检测中心华阳计量检定中心10.14校内：院内观看有关录像、CAI资料、专家讲座新都10.17新都燃气公司：配气站新都10.18新都伦慈仪表厂新都10.19都江堰大亚PE管生产厂都江堰10.20成都CNG子母站成都10.21校内实习基地新都注：外出实习从第6周始，具体的实习地点和出发时间提前1天通知。三、考核办法课程设计及实习成绩按课程设计、实习表现和实习总结四个方面综合评定，按照优秀、良好、中等、及格、不及格五等评分。2课程设计：实习表现：实习总结=6：2：2四、实习组织1、组队情况队长：彭善碧队委：李薇周代军刘恩斌2、指导教师与分工职责彭善碧：完成实习前的一切准备工作，负责实习队的指导、管理与安全纪律，现场协调，经费管理。李薇周代军：协助完成实习前的一切准备工作，实习队的指导、管理与安全纪律，现场协调。实习队每位老师要严格履行自己的职责，积极配合，团结协作，确保实习的有序、安全文明。3、学生分组实习队按班级分为2个实习小组，每个小组设组长一人（由指导老师担任），副组长一人，具体分组情况如下：实习组人数组长副组长学生第一组61彭善碧第二组61刘恩斌五、成果提交时间课程设计成果、实习日记和实习总结由各组组长于2011年11月7日中午收齐，下午由班长交到任课教师处。逾期将不再接收，成绩按0分计。六、教材及参考书1.李长俊.天然气管道输送.北京：石油工业出版社，20002.曾志强.天然气集输工程.北京：石油工业出版社，20013.袁宗明.城市配气.北京：石油工业出版社，20...
