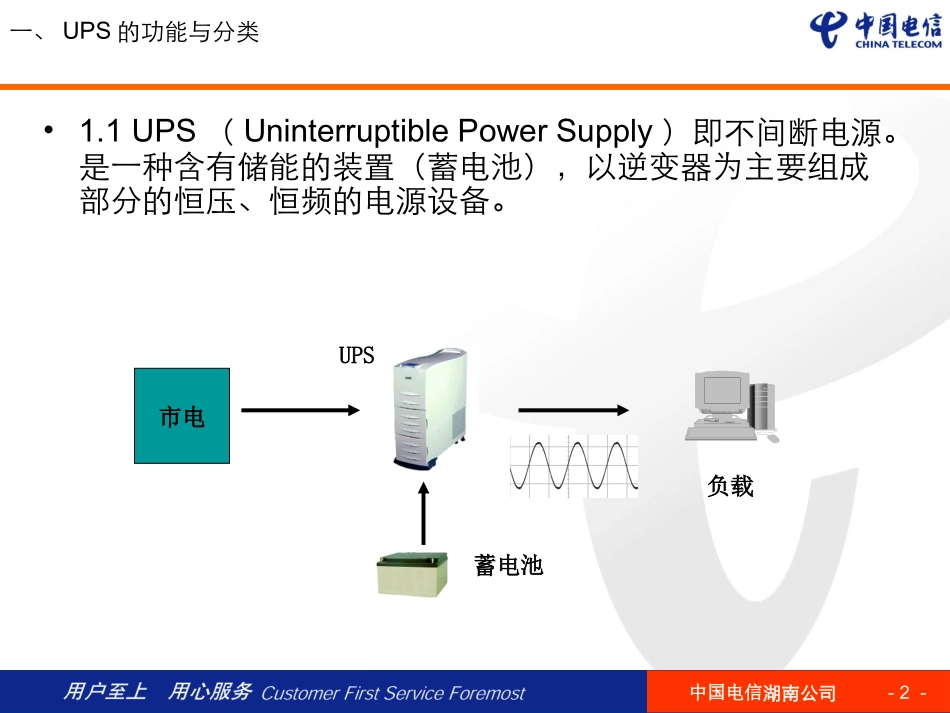

中国电信湖南公司-1-UPS供电系统原理与维护长沙市电信分公司黄武能中国电信湖南公司-2-一、UPS的功能与分类•1.1UPS（UninterruptiblePowerSupply）即不间断电源。是一种含有储能的装置（蓄电池），以逆变器为主要组成部分的恒压、恒频的电源设备。负载蓄电池UPS市电中国电信湖南公司-3-为什么使用UPS•电网中的干扰情况波形下限市电断电电压浪涌电线噪声瞬态尖峰频率漂移谐波失真……电网中国电信湖南公司-4-电网对设备的危害•电源中断、电压波动、瞬态尖峰、电源浪涌、高压脉冲——造成服务器、路由器、磁盘阵列等精密设备数据丢失、设备损坏、死机、停止工作等。•谐波污染、线间噪声、频率漂移——造成网络传输误码率大增，数据传输速度低下等。中国电信湖南公司-5-1.2UPS的分类及特点后备式在线互动式在线式逆变器状态后备热备工作输出电源质量低（供电差，仅是不停电功能）中等（分段稳压，滤除部分干扰）最高（稳压，滤除所有干扰）切换时间5～12ms4ms0成本低中等较高中国电信湖南公司-6-ＵＰＳ分类按工作原理不同，UPS分为：后备式UPS在线互动式UPS在线式UPS按供电体系不同，UPS分为：单进单出UPS三进单出UPS三进三出UPS按输出功率不同，UPS分为：小功率（<10kVA）中等功率（10至30kVA）大功率（>30kVA）中国电信湖南公司-7-ＵＰＳ的四大功能1.高可靠性不间断供电2.电网稳压、净化功能3.电池管理功能4.智能监控功能•保证动力的连续性•高质量供电、绿色电源•延长电池使用寿命•解决UPS维护问题中国电信湖南公司-8-二、UPS的工作原理•在线式UPS工作原理•互动式UPS工作原理•后备式UPS工作原理中国电信湖南公司-9-2.1在线UPS的工作原理-~-UPSÊä³öRECINVÅÔ·ÊäÈëÖ÷·ÊäÈë~¾²Ì¬¿ª¹ØQ3BPQ5TR2Q2Q1KMÐîµç³Ø¾²Ì¬¿ª¹Ø中国电信湖南公司-10-2.2互动式UPS工作原理市电双向变换器电池组负载市电正常/整流停电/逆变264-276V150-175V150-264V功率等级0.7-20KVA左右264-276V中国电信湖南公司-11-2.3后备式UPS工作原理充电器逆变器市电负载电池组功率等级0.25-2KVA左右中国电信湖南公司-12-UPS关键技术•双变换技术•数字控制技术•冗余技术•电池管理技术•静态开关中国电信湖南公司-13-UPS双变换技术•AC－DC整流•DC－AC逆变中国电信湖南公司-14-传统三相SCR整流UPS旁路输入主路输入输出中国电信湖南公司-15-12脉冲整流器移相变压器负载电池和逆变器两个6脉冲整流桥30°中国电信湖南公司-16-三相全桥IGBT整流UPS中国电信湖南公司-17-数字控制技术数字信号处理器（DSP）控制技术单片机控制技术产生各驱动信号、控制整流器、逆变器、切换逻辑等中国电信湖南公司-18-冗余技术•主从串机热备份•并机冗余供电•双母线供电中国电信湖南公司-19-主从串联热备份用于中小功率，易于安装调试，没有扩容能力，从机电池寿命缩短。市电负载UPS1UPS2主机从机主机旁路从机输出中国电信湖南公司-20-3.2并机冗余供电用于大功率，多台UPS平均分摊负载，可靠性高，控制电路复杂。市电负载UPS1并机逻辑控制UPS2中国电信湖南公司-21-3.3双母线供电电池UPS1ACPPCSTS电池UPSACPPC双电源负载单电源负载LBSUPS2母线1母线2中国电信湖南公司-22-电池管理技术电池均浮充管理电池充放电管理中国电信湖南公司-23-电池均浮充管理•1、均充限流：0.1C•2、浮充转均充：0.05C•均充转浮充：0.01C中国电信湖南公司-24-电池充放电管理T1为恒压均充阶段，T2为浮充阶段，T3为电池逆变供电阶段，T4为限流均充阶段中国电信湖南公司-25-静态开关-~-UPSÊä³öRECINVÅÔ·ÊäÈëÖ÷·ÊäÈë~¾²Ì¬¿ª¹ØQ3BPQ5TR2Q2Q1KMÐîµç³Ø¾²Ì¬¿ª¹Ø中国电信湖南公司-26-三、UPS电源维护•UPS的合理配置及安装•蓄电池特性与容量选择•UPS的维护注意事项中国电信湖南公司-27-3.1UPS的合理配置及安装•UPS电源电源系统设计•UPS设备功率的计算•UPS设备安装要点中国电信湖南公司-28-UPS电源系统设计•根据用户设备性质类型•根据投入的建设资金•根据UPS设备的性能中国电信湖南公司-29-UPS设备功率的计算•1、统计负载总功率计算机、服务器等设备由于内置开关电源...
