TMS28335的AD采样解读VIP免费

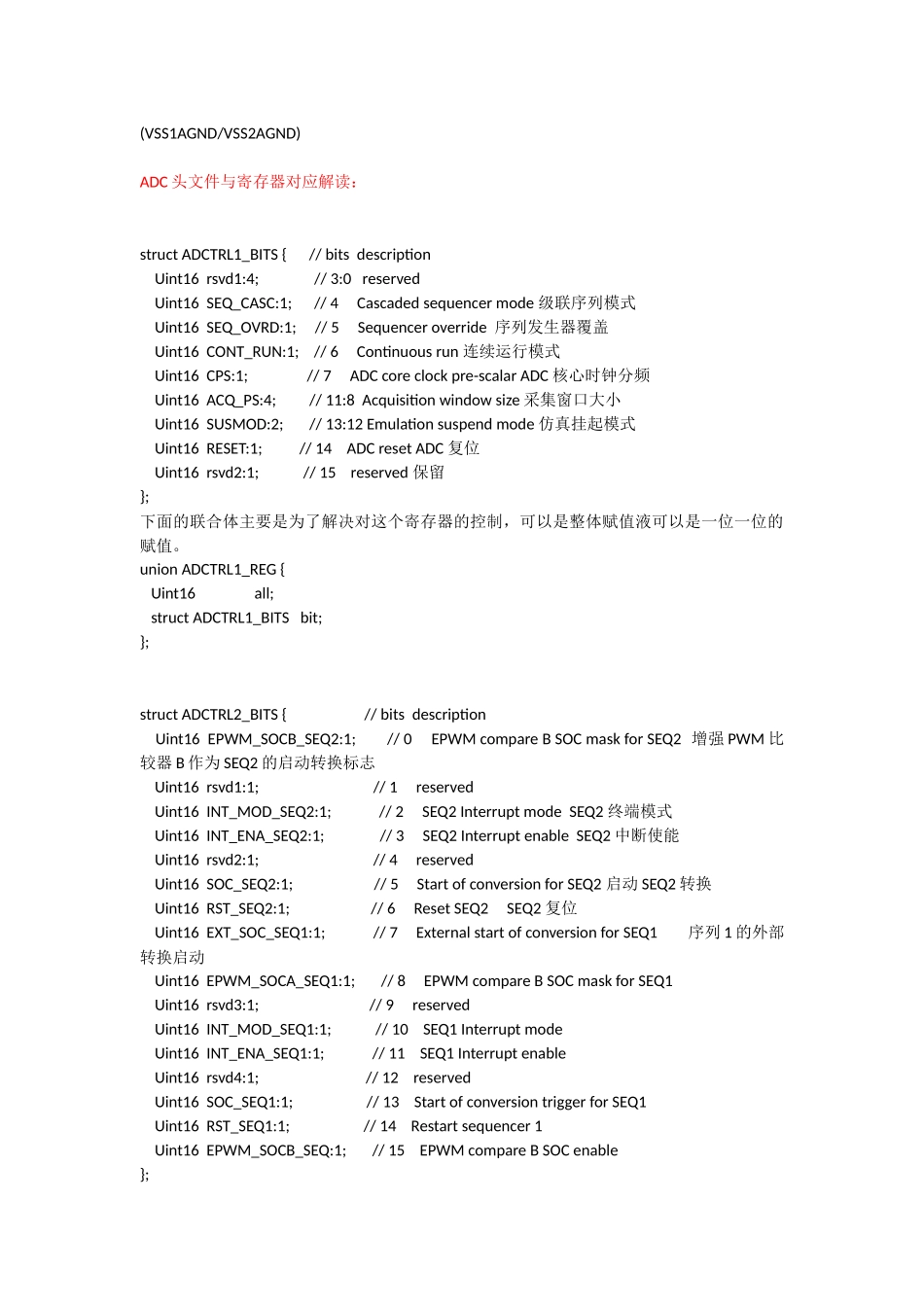

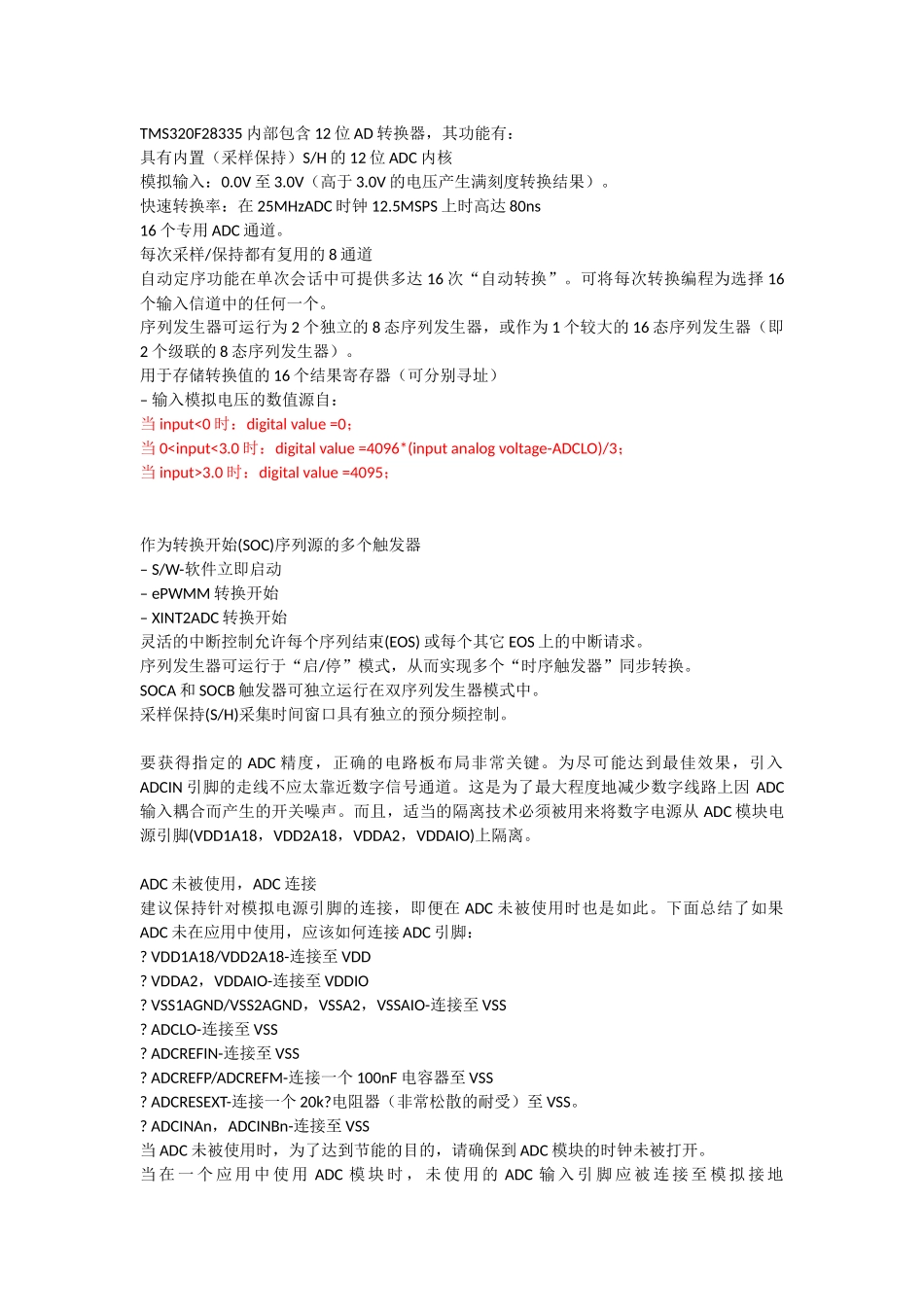

TMS320F28335内部包含12位AD转换器，其功能有：具有内置（采样保持）S/H的12位ADC内核模拟输入：0.0V至3.0V（高于3.0V的电压产生满刻度转换结果）。快速转换率：在25MHzADC时钟12.5MSPS上时高达80ns16个专用ADC通道。每次采样/保持都有复用的8通道自动定序功能在单次会话中可提供多达16次“自动转换”。可将每次转换编程为选择16个输入信道中的任何一个。序列发生器可运行为2个独立的8态序列发生器，或作为1个较大的16态序列发生器（即2个级联的8态序列发生器）。用于存储转换值的16个结果寄存器（可分别寻址）–输入模拟电压的数值源自：当input<0时：digitalvalue=0；当03.0时：digitalvalue=4095；作为转换开始(SOC)序列源的多个触发器–S/W-软件立即启动–ePWMM转换开始–XINT2ADC转换开始灵活的中断控制允许每个序列结束(EOS)或每个其它EOS上的中断请求。序列发生器可运行于“启/停”模式，从而实现多个“时序触发器”同步转换。SOCA和SOCB触发器可独立运行在双序列发生器模式中。采样保持(S/H)采集时间窗口具有独立的预分频控制。要获得指定的ADC精度，正确的电路板布局非常关键。为尽可能达到最佳效果，引入ADCIN引脚的走线不应太靠近数字信号通道。这是为了最大程度地减少数字线路上因ADC输入耦合而产生的开关噪声。而且，适当的隔离技术必须被用来将数字电源从ADC模块电源引脚(VDD1A18，VDD2A18，VDDA2，VDDAIO)上隔离。ADC未被使用，ADC连接建议保持针对模拟电源引脚的连接，即便在ADC未被使用时也是如此。下面总结了如果ADC未在应用中使用，应该如何连接ADC引脚：?VDD1A18/VDD2A18-连接至VDD?VDDA2，VDDAIO-连接至VDDIO?VSS1AGND/VSS2AGND，VSSA2，VSSAIO-连接至VSS?ADCLO-连接至VSS?ADCREFIN-连接至VSS?ADCREFP/ADCREFM-连接一个100nF电容器至VSS?ADCRESEXT-连接一个20k?电阻器（非常松散的耐受）至VSS。?ADCINAn，ADCINBn-连接至VSS当ADC未被使用时，为了达到节能的目的，请确保到ADC模块的时钟未被打开。当在一个应用中使用ADC模块时，未使用的ADC输入引脚应被连接至模拟接地(VSS1AGND/VSS2AGND)ADC头文件与寄存器对应解读：structADCTRL1_BITS{//bitsdescriptionUint16rsvd1:4;//3:0reservedUint16SEQ_CASC:1;//4Cascadedsequencermode级联序列模式Uint16SEQ_OVRD:1;//5Sequenceroverride序列发生器覆盖Uint16CONT_RUN:1;//6Continuousrun连续运行模式Uint16CPS:1;//7ADCcoreclockpre-scalarADC核心时钟分频Uint16ACQ_PS:4;//11:8Acquisitionwindowsize采集窗口大小Uint16SUSMOD:2;//13:12Emulationsuspendmode仿真挂起模式Uint16RESET:1;//14ADCresetADC复位Uint16rsvd2:1;//15reserved保留};下面的联合体主要是为了解决对这个寄存器的控制，可以是整体赋值液可以是一位一位的赋值。unionADCTRL1_REG{Uint16all;structADCTRL1_BITSbit;};structADCTRL2_BITS{//bitsdescriptionUint16EPWM_SOCB_SEQ2:1;//0EPWMcompareBSOCmaskforSEQ2增强PWM比较器B作为SEQ2的启动转换标志Uint16rsvd1:1;//1reservedUint16INT_MOD_SEQ2:1;//2SEQ2InterruptmodeSEQ2终端模式Uint16INT_ENA_SEQ2:1;//3SEQ2InterruptenableSEQ2中断使能Uint16rsvd2:1;//4reservedUint16SOC_SEQ2:1;//5StartofconversionforSEQ2启动SEQ2转换Uint16RST_SEQ2:1;//6ResetSEQ2SEQ2复位Uint16EXT_SOC_SEQ1:1;//7ExternalstartofconversionforSEQ1序列1的外部转换启动Uint16EPWM_SOCA_SEQ1:1;//8EPWMcompareBSOCmaskforSEQ1Uint16rsvd3:1;//9reservedUint16INT_MOD_SEQ1:1;//10SEQ1InterruptmodeUint16INT_ENA_SEQ1:1;//11SEQ1InterruptenableUint16rsvd4:1;//12reservedUint16SOC_SEQ1:1;//13StartofconversiontriggerforSEQ1Uint16RST_SEQ1:1;//14Restartsequencer1Uint16EPWM_SOCB_SEQ:1;//15EPWMcompareBSOCenable};structADCASEQSR_BITS{//bitsdescriptionUint16SEQ1_STATE:4;//3:0SEQ1state序列1的状态Uint16SEQ2_STATE:3;//6:4SEQ2state序列2的状态Uint16rsvd1:1;//7reservedUint16SEQ_CNTR:4;//11:8Sequencingcounterstatus序...
