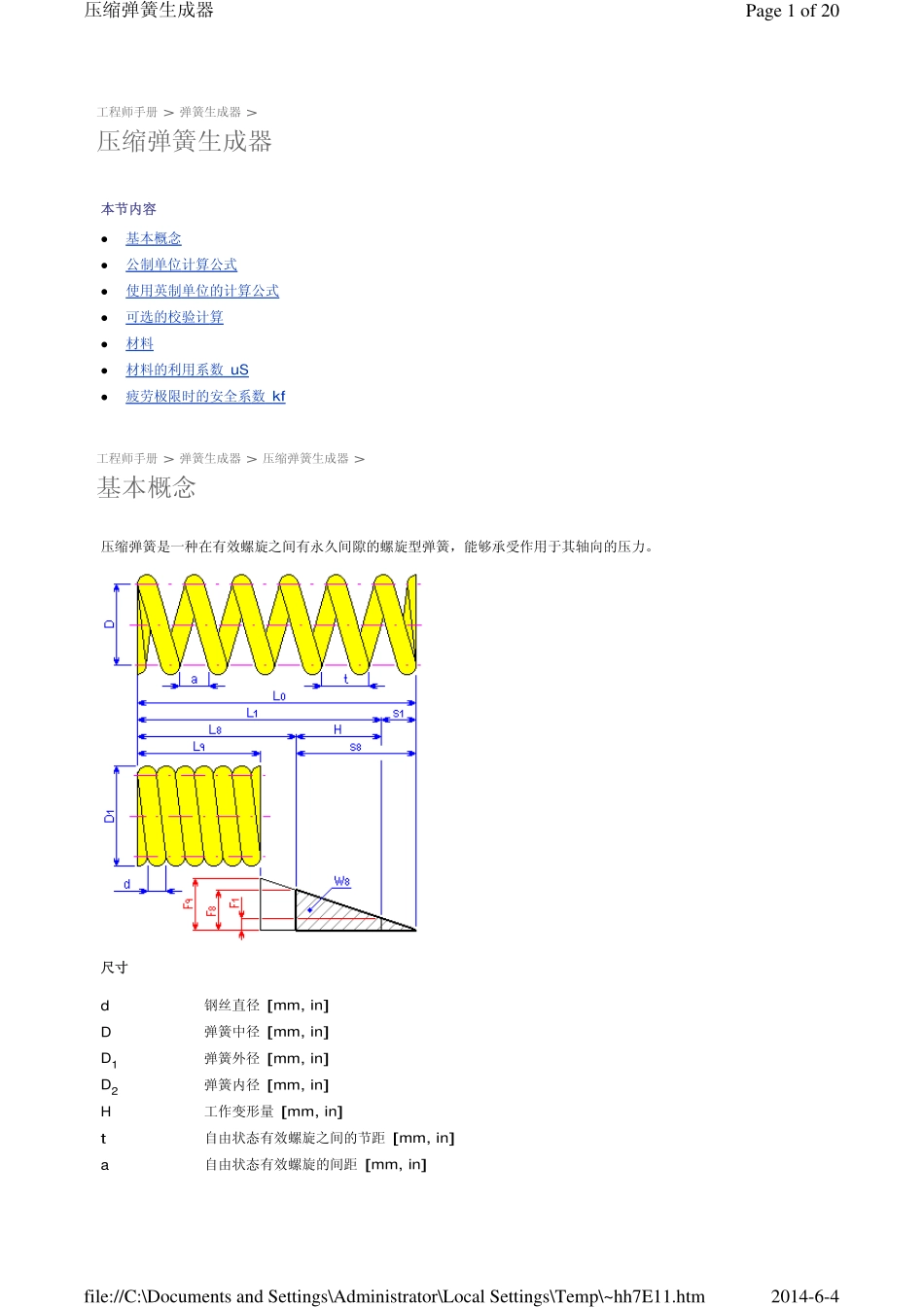

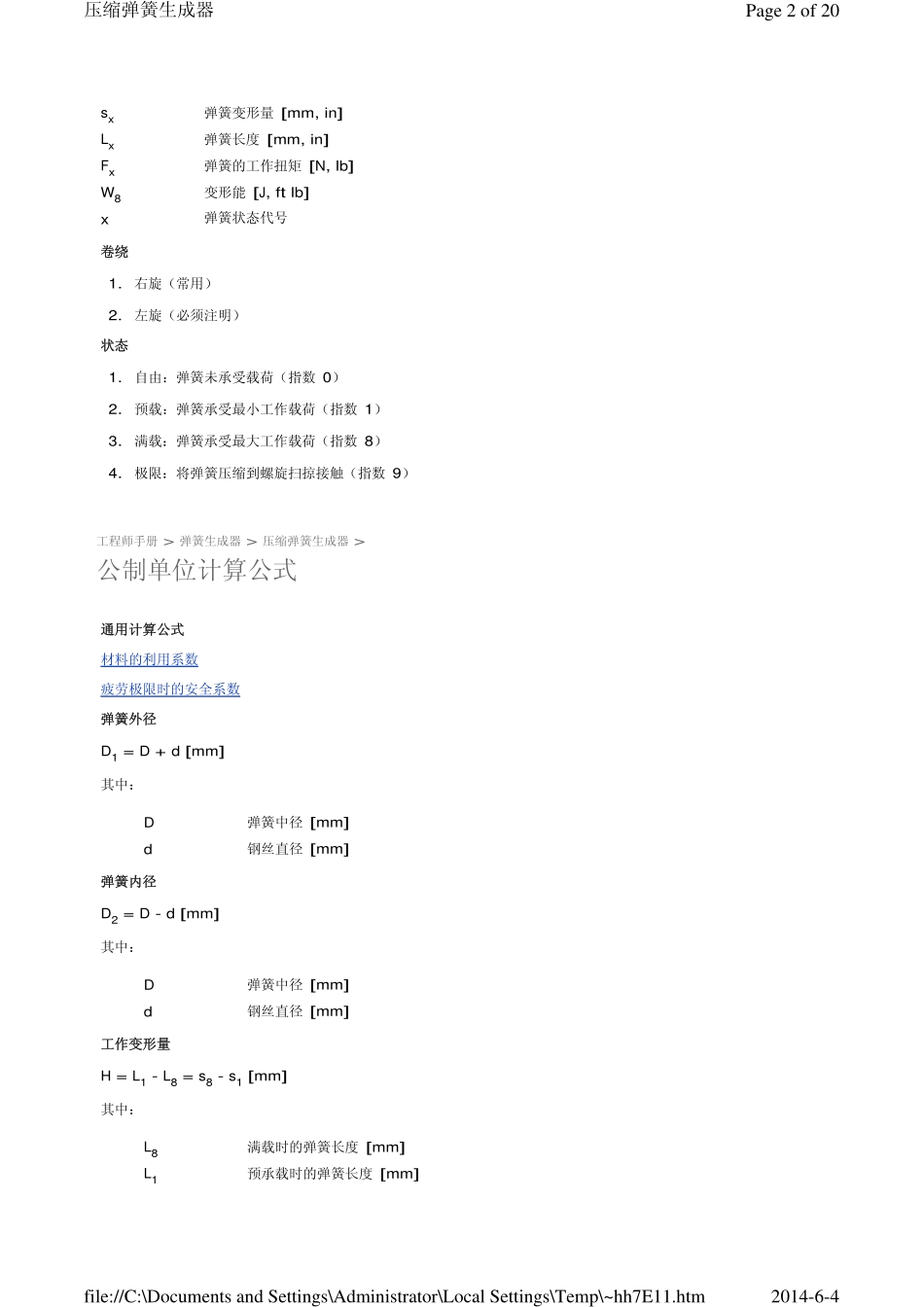

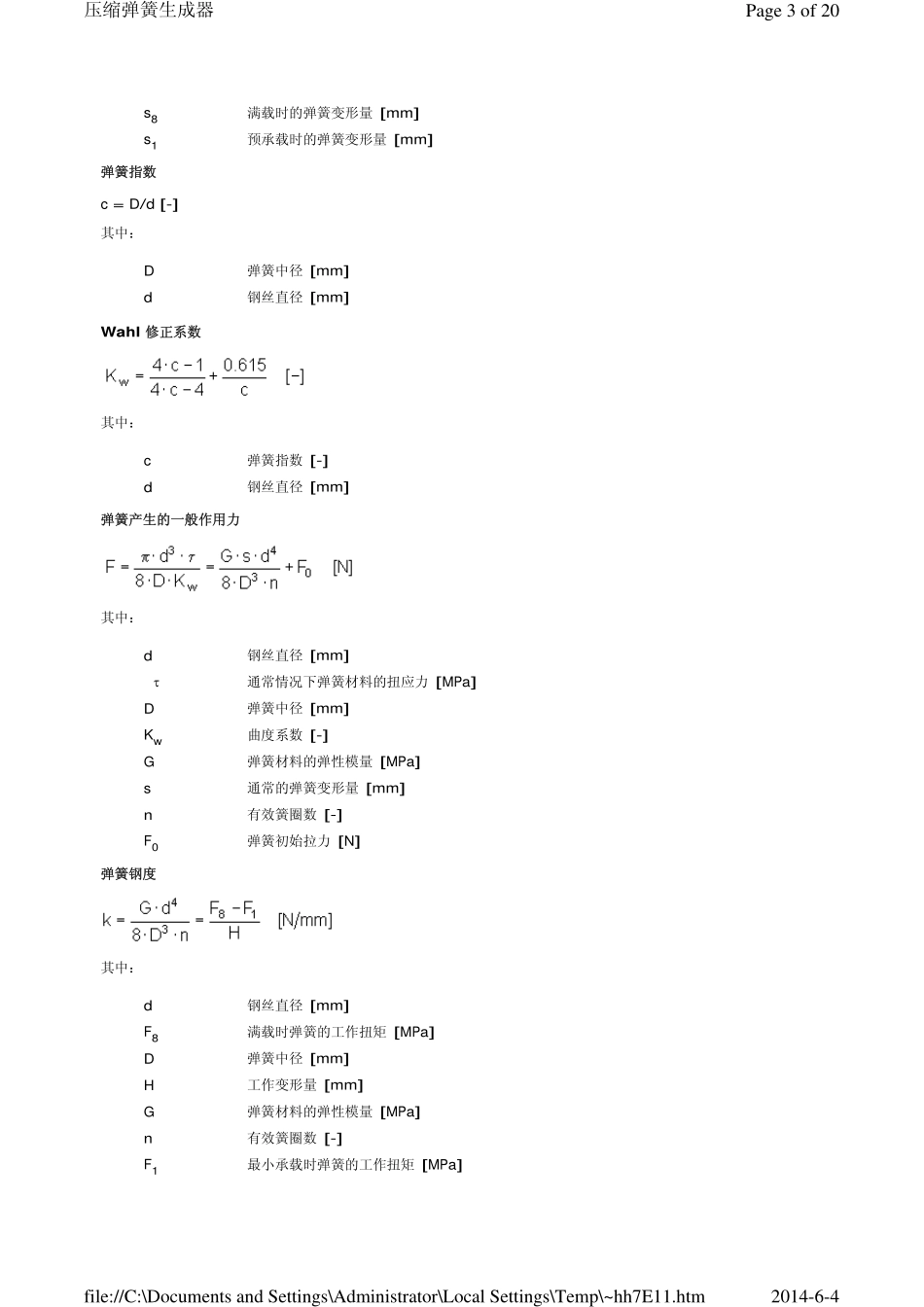

工程师手册>弹簧生成器>本节内容�基本概念�公制单位计算公式�使用英制单位的计算公式�可选的校验计算�材料�材料的利用系数uS�疲劳极限时的安全系数kf工程师手册>弹簧生成器>压缩弹簧生成器>压缩弹簧是一种在有效螺旋之间有永久间隙的螺旋型弹簧，能够承受作用于其轴向的压力。尺寸压缩弹簧生成器基本概念d钢丝直径[mm,in]D弹簧中径[mm,in]D1弹簧外径[mm,in]D2弹簧内径[mm,in]H工作变形量[mm,in]t自由状态有效螺旋之间的节距[mm,in]a自由状态有效螺旋的间距[mm,in]Page1of20压缩弹簧生成器2014-6-4file://C:\DocumentsandSettings\Administrator\LocalSettings\Temp\~hh7E11.htm卷绕1.右旋（常用）2.左旋（必须注明）状态1.自由：弹簧未承受载荷（指数0）2.预载：弹簧承受最小工作载荷（指数1）3.满载：弹簧承受最大工作载荷（指数8）4.极限：将弹簧压缩到螺旋扫掠接触（指数9）工程师手册>弹簧生成器>压缩弹簧生成器>通用计算公式材料的利用系数疲劳极限时的安全系数弹簧外径D1=D+d[mm]其中：弹簧内径D2=D-d[mm]其中：工作变形量H=L1-L8=s8-s1[mm]其中：sx弹簧变形量[mm,in]Lx弹簧长度[mm,in]Fx弹簧的工作扭矩[N,lb]W8变形能[J,ftlb]x弹簧状态代号公制单位计算公式D弹簧中径[mm]d钢丝直径[mm]D弹簧中径[mm]d钢丝直径[mm]L8满载时的弹簧长度[mm]L1预承载时的弹簧长度[mm]Page2of20压缩弹簧生成器2014-6-4file://C:\DocumentsandSettings\Administrator\LocalSettings\Temp\~hh7E11.htm弹簧指数c=D/d[-]其中：Wahl修正系数其中：弹簧产生的一般作用力其中：弹簧钢度其中：s8满载时的弹簧变形量[mm]s1预承载时的弹簧变形量[mm]D弹簧中径[mm]d钢丝直径[mm]c弹簧指数[-]d钢丝直径[mm]d钢丝直径[mm]τ通常情况下弹簧材料的扭应力[MPa]D弹簧中径[mm]Kw曲度系数[-]G弹簧材料的弹性模量[MPa]s通常的弹簧变形量[mm]n有效簧圈数[-]F0弹簧初始拉力[N]d钢丝直径[mm]F8满载时弹簧的工作扭矩[MPa]D弹簧中径[mm]H工作变形量[mm]G弹簧材料的弹性模量[MPa]n有效簧圈数[-]F1最小承载时弹簧的工作扭矩[MPa]Page3of20压缩弹簧生成器2014-6-4file://C:\DocumentsandSettings\Administrator\LocalSettings\Temp\~hh7E11.htm弹簧中径其中：通常的弹簧变形量s=F/k[mm]其中：弹簧自由长度L0=L1+s1=L8+s8[mm]其中：弹簧设计计算在弹簧设计过程中，根据特定载荷、材料、装配尺寸或弹簧直径，设计钢丝直径、圈数和弹簧自由长度L0。对于具有建议的钢丝直径的弹簧，自由状态下弹簧簧圈之间的节距t应在0.3Dϒ⎢tϒ⎢0.6D[mm]的范围内。根据某些弹簧几何尺寸的τ8ϒ⎢usτA强度条件和建议范围进行弹簧设计：L8≥LminF和Dϒ⎢L0ϒ⎢10D和L0ϒ⎢31.5in和4ϒ⎢D/dϒ⎢16和n≥2和12dϒ⎢t
