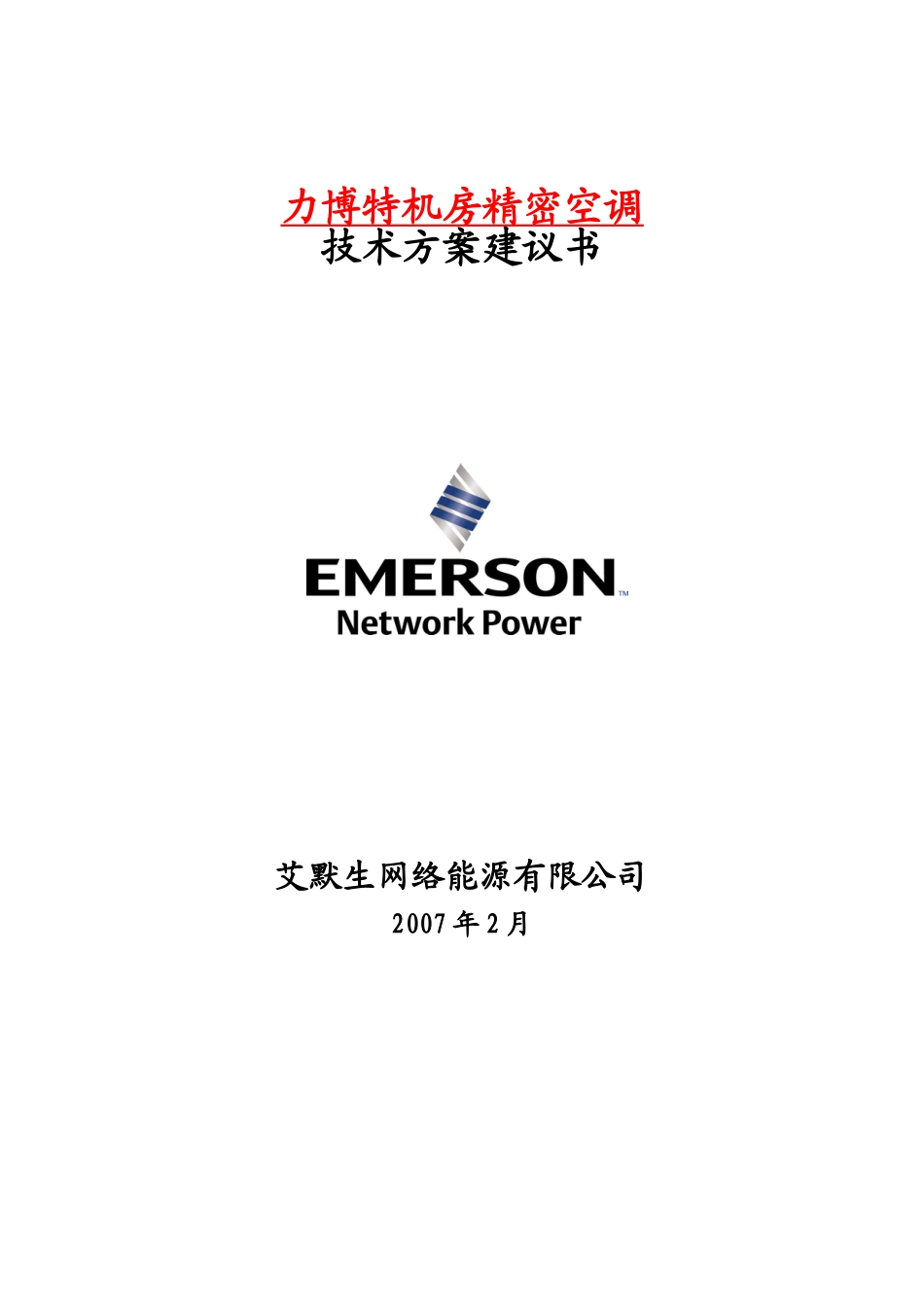

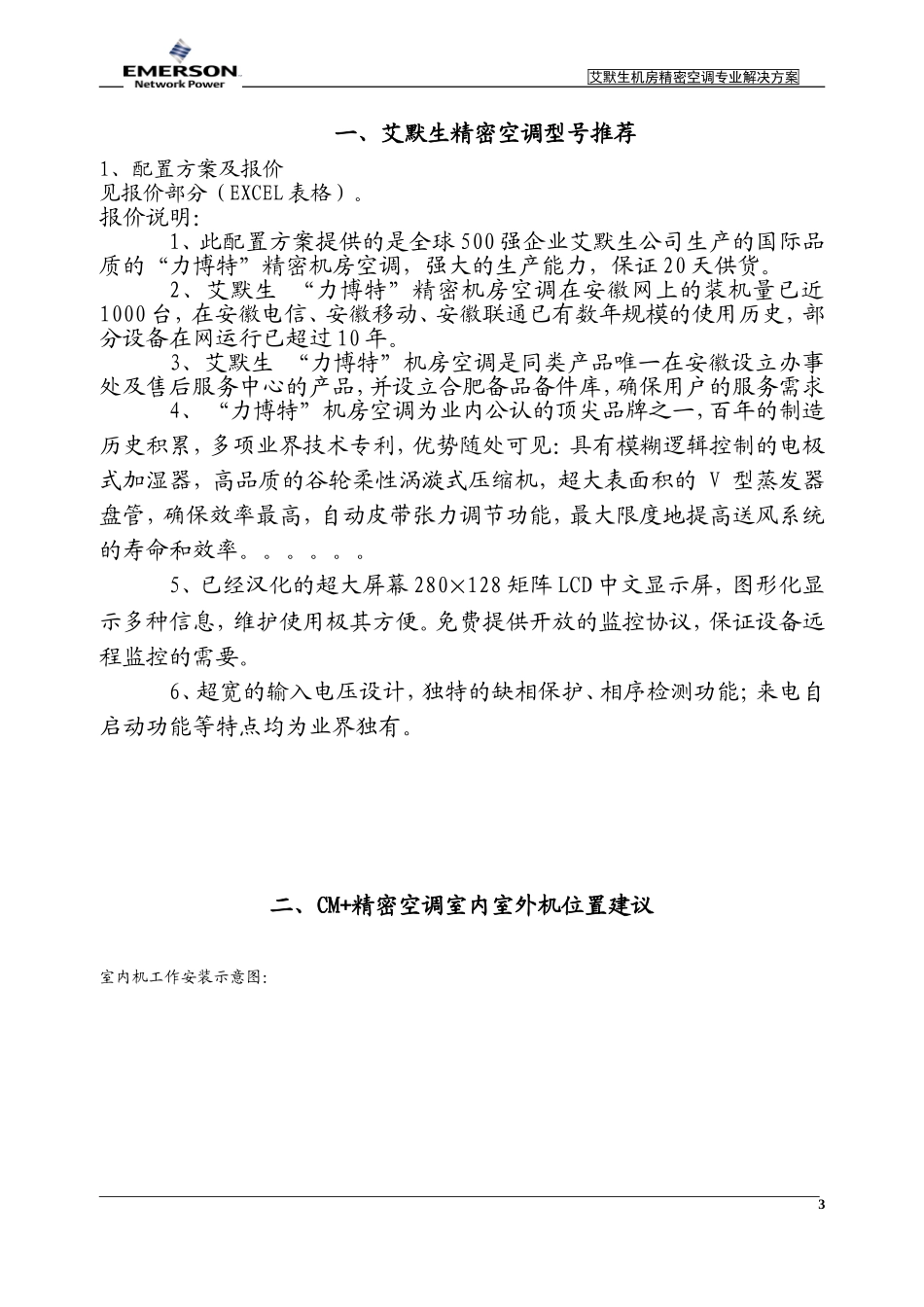

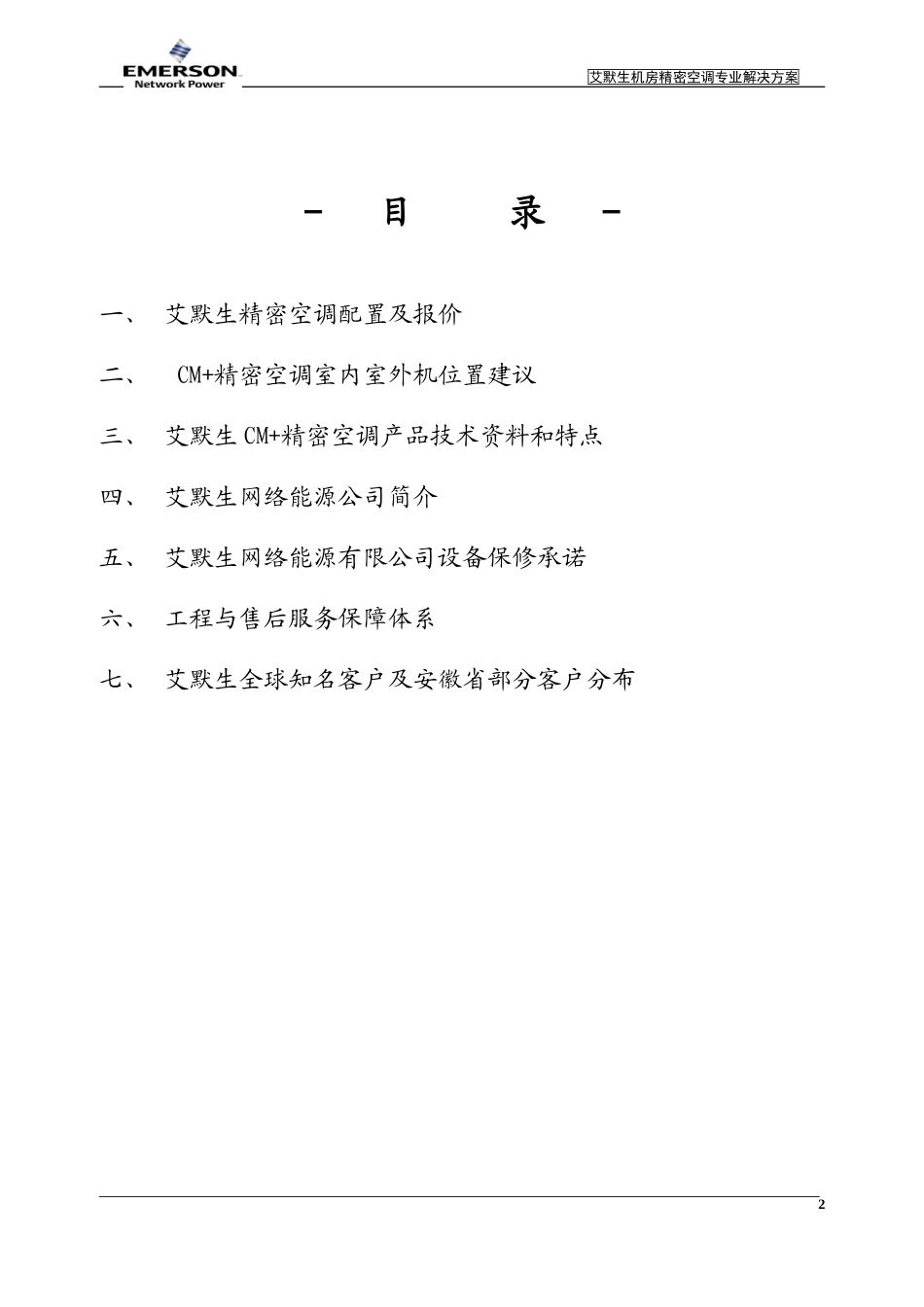

力博特机房精密空调技术方案建议书艾默生网络能源有限公司2007年2月艾默生机房精密空调专业解决方案-目录-一、艾默生精密空调配置及报价二、CM+精密空调室内室外机位置建议三、艾默生CM+精密空调产品技术资料和特点四、艾默生网络能源公司简介五、艾默生网络能源有限公司设备保修承诺六、工程与售后服务保障体系七、艾默生全球知名客户及安徽省部分客户分布2艾默生机房精密空调专业解决方案一、艾默生精密空调型号推荐1、配置方案及报价见报价部分（EXCEL表格）。报价说明：1、此配置方案提供的是全球500强企业艾默生公司生产的国际品质的“力博特”精密机房空调，强大的生产能力，保证20天供货。2、艾默生“力博特”精密机房空调在安徽网上的装机量已近1000台，在安徽电信、安徽移动、安徽联通已有数年规模的使用历史，部分设备在网运行已超过10年。3、艾默生“力博特”机房空调是同类产品唯一在安徽设立办事处及售后服务中心的产品，并设立合肥备品备件库，确保用户的服务需求4、“力博特”机房空调为业内公认的顶尖品牌之一，百年的制造历史积累，多项业界技术专利，优势随处可见：具有模糊逻辑控制的电极式加湿器，高品质的谷轮柔性涡漩式压缩机，超大表面积的V型蒸发器盘管，确保效率最高，自动皮带张力调节功能，最大限度地提高送风系统的寿命和效率。。。。。。5、已经汉化的超大屏幕280128矩阵LCD中文显示屏，图形化显示多种信息，维护使用极其方便。免费提供开放的监控协议，保证设备远程监控的需要。6、超宽的输入电压设计，独特的缺相保护、相序检测功能；来电自启动功能等特点均为业界独有。二、CM+精密空调室内室外机位置建议室内机工作安装示意图：3艾默生机房精密空调专业解决方案室内机安装建议基本要求：a、房间整体通风顺畅，送风、回风无障碍。b、安装位置综合考虑，结合上下水、液管、汽管连接。C、室内机安装处防静电地板下电缆等妨碍出风的物体较少，静电地板高度保证在350mm以上。如现场无特殊要求，当室外机高于室内机时，建议垂直最大距离为20米；当室外机低于室内机时，建议垂直最大距离为9米；管道总长不超过60米，管道长度大于30米时，需加装DX管道延长组件。服务器机柜静电地板精密空调4艾默生机房精密空调专业解决方案活动地板加湿器进水冷凝水排水地板室内机组存油弯室外机组U型回油弯型回油弯U室外机高于室内机的安装示意图室外机组的安装方式气流气流气流气流直立式安装横放式安装三、艾默生CM+精密空调产品技术资料和特点1、CM+系列描述5MAX20m艾默生机房精密空调专业解决方案ChallengerM+（挑战者M+）─用途广泛的精密空调系统描述：模块化精密空调系统ChallengerM+系列，模块化设计。制冷量范围宽，从20kW~100kW，适用范围广。应用范围：中、大型交换机房和移动机房计算机房和数据中心（IDC）高科技环境及实验室工业控制室和精密加工设备标准检测室和校准中心UPS和电池室生化培养室医院和检测室特点：：模块化结构设计，组合方便，可现场拆装;全正面维护，无需侧面维修通道;高技术“V”型蒸发器盘管，使热交换更快，更有效率。“V”型结构有利于蒸发器表面的空气分配更加均衡;先进的涡旋式压缩机，高效、节能;独特的风扇驱动系统，使送风系统运行更加平稳，送风效果更佳;获得专利的、可现场清理及调整极板的电极式加湿器;与机器同尺寸的空气过滤器，能更有效的减少空气浑浊度，提高了过滤器使用效率;大屏幕LCD带图形、全中文菜单显示器，为管理人员提供最佳的数据;标准RS232通讯接口，开放的通讯协议;优点：紧凑的结构，使占地面积最小;革新的皮带张力自动调节机构，能大大减少磨损，最大限度的提高送风系统的使用寿命;多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件;备选S72.4监控软件，在同一场地可监控多达99台机组;备选Link-Up场地监控器，可互相连接多达24台机组，形成不同的动作组群及区域以作顺序转换运作及备用状态。2、CM+系列数据ChallengerM+风冷型技术数据型号(CMA/W)2030405060708090100机组参...
