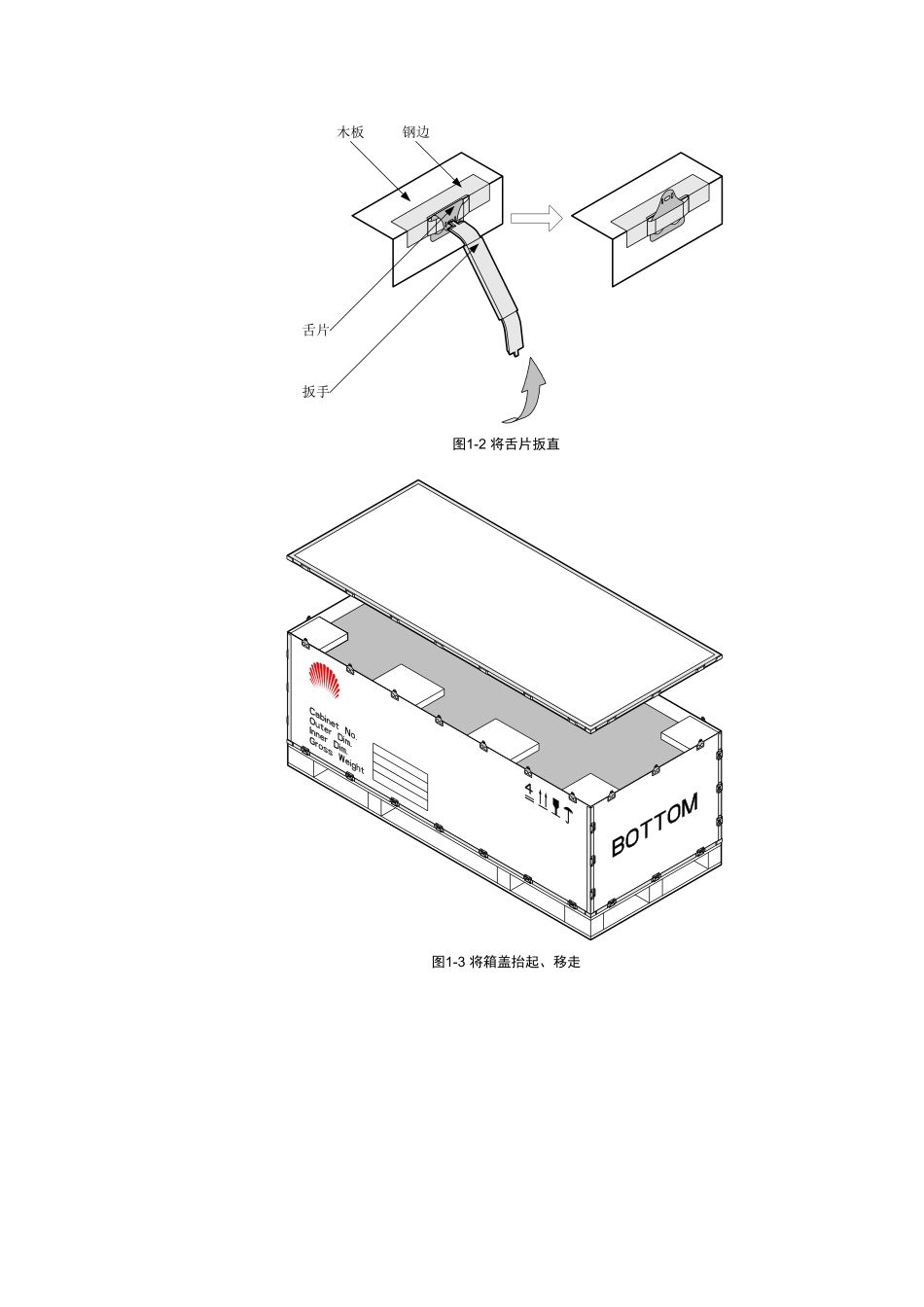

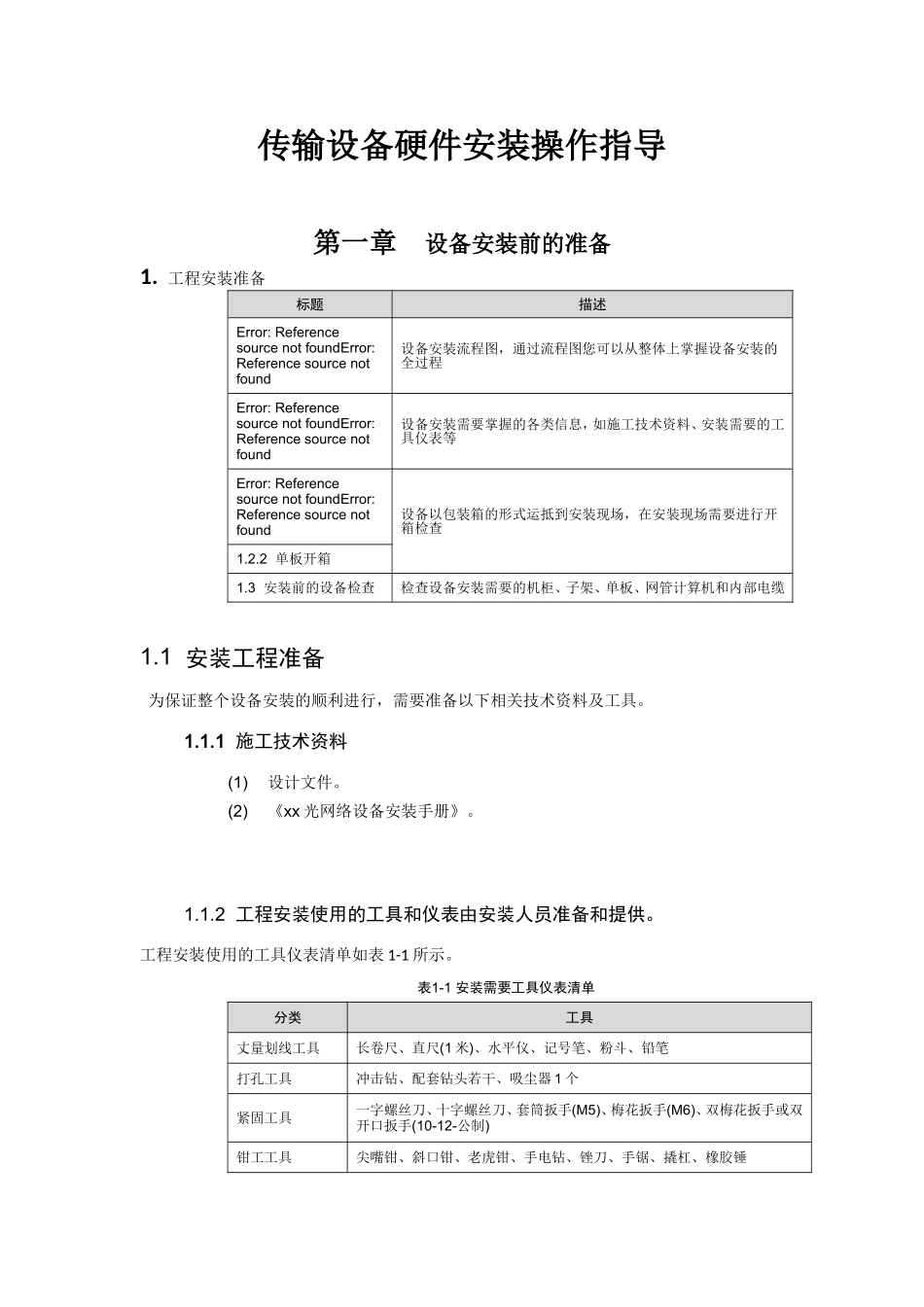

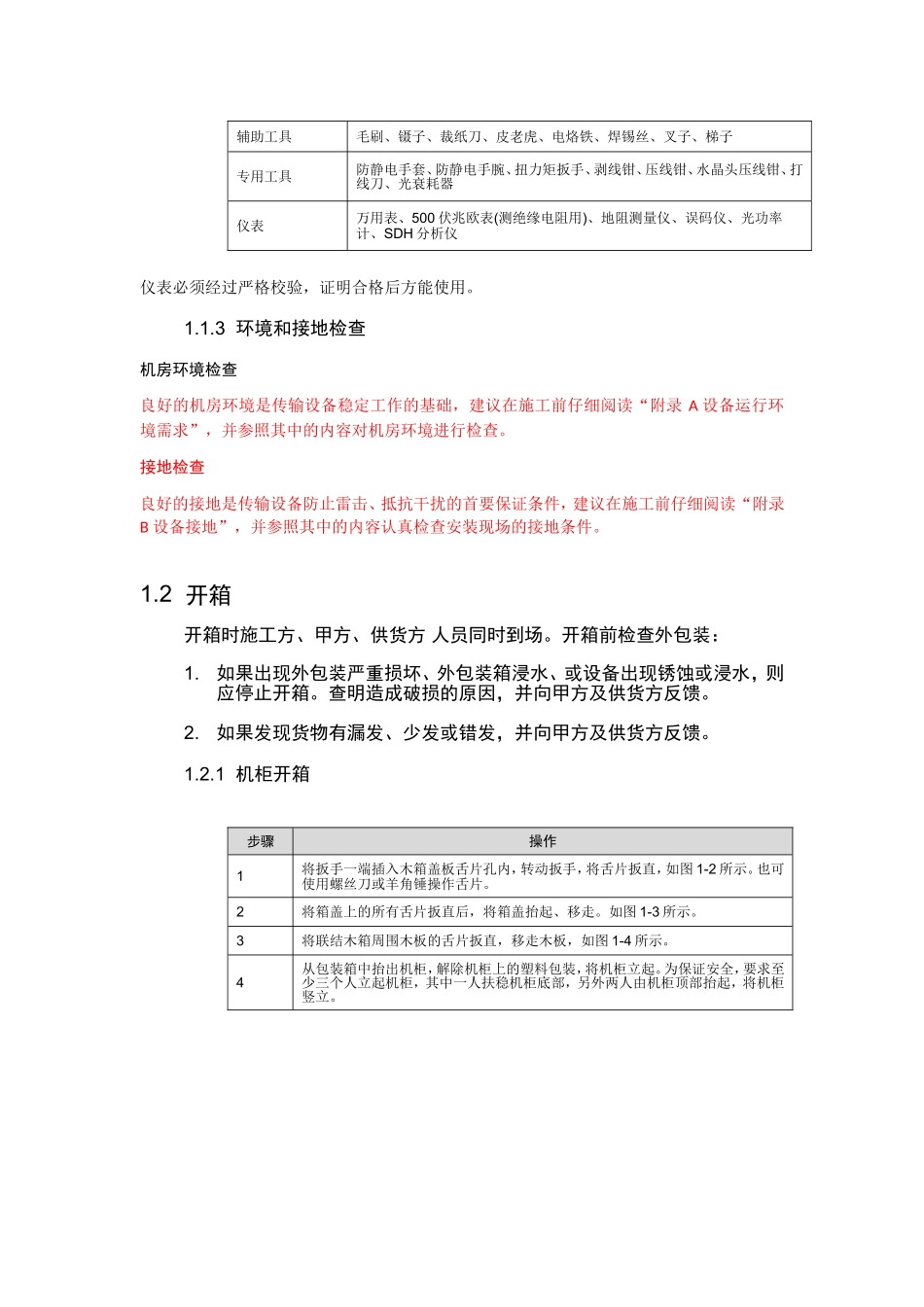

传输设备硬件安装操作指导第一章设备安装前的准备1.工程安装准备标题描述Error:ReferencesourcenotfoundError:Referencesourcenotfound设备安装流程图，通过流程图您可以从整体上掌握设备安装的全过程Error:ReferencesourcenotfoundError:Referencesourcenotfound设备安装需要掌握的各类信息，如施工技术资料、安装需要的工具仪表等Error:ReferencesourcenotfoundError:Referencesourcenotfound设备以包装箱的形式运抵到安装现场，在安装现场需要进行开箱检查1.2.2单板开箱1.3安装前的设备检查检查设备安装需要的机柜、子架、单板、网管计算机和内部电缆1.1安装工程准备为保证整个设备安装的顺利进行，需要准备以下相关技术资料及工具。1.1.1施工技术资料(1)设计文件。(2)《xx光网络设备安装手册》。1.1.2工程安装使用的工具和仪表由安装人员准备和提供。工程安装使用的工具仪表清单如表1-1所示。表1-1安装需要工具仪表清单分类工具丈量划线工具长卷尺、直尺(1米)、水平仪、记号笔、粉斗、铅笔打孔工具冲击钻、配套钻头若干、吸尘器1个紧固工具一字螺丝刀、十字螺丝刀、套筒扳手(M5)、梅花扳手(M6)、双梅花扳手或双开口扳手(10-12-公制)钳工工具尖嘴钳、斜口钳、老虎钳、手电钻、锉刀、手锯、撬杠、橡胶锤辅助工具毛刷、镊子、裁纸刀、皮老虎、电烙铁、焊锡丝、叉子、梯子专用工具防静电手套、防静电手腕、扭力矩扳手、剥线钳、压线钳、水晶头压线钳、打线刀、光衰耗器仪表万用表、500伏兆欧表(测绝缘电阻用)、地阻测量仪、误码仪、光功率计、SDH分析仪仪表必须经过严格校验，证明合格后方能使用。1.1.3环境和接地检查机房环境检查良好的机房环境是传输设备稳定工作的基础，建议在施工前仔细阅读“附录A设备运行环境需求”，并参照其中的内容对机房环境进行检查。接地检查良好的接地是传输设备防止雷击、抵抗干扰的首要保证条件，建议在施工前仔细阅读“附录B设备接地”，并参照其中的内容认真检查安装现场的接地条件。1.2开箱开箱时施工方、甲方、供货方人员同时到场。开箱前检查外包装：1.如果出现外包装严重损坏、外包装箱浸水、或设备出现锈蚀或浸水，则应停止开箱。查明造成破损的原因，并向甲方及供货方反馈。2.如果发现货物有漏发、少发或错发，并向甲方及供货方反馈。1.2.1机柜开箱步骤操作1将扳手一端插入木箱盖板舌片孔内，转动扳手，将舌片扳直，如图1-2所示。也可使用螺丝刀或羊角锤操作舌片。2将箱盖上的所有舌片扳直后，将箱盖抬起、移走。如图1-3所示。3将联结木箱周围木板的舌片扳直，移走木板，如图1-4所示。4从包装箱中抬出机柜，解除机柜上的塑料包装，将机柜立起。为保证安全，要求至少三个人立起机柜，其中一人扶稳机柜底部，另外两人由机柜顶部抬起，将机柜竖立。钢边木板舌片扳手图1-2将舌片扳直图1-3将箱盖抬起、移走图1-4移走木箱上其余的木板1.2.2单板开箱步骤操作1单板开箱如Error:Referencesourcenotfound所示，用斜口钳剪断打包带，用裁纸刀沿箱盖缝隙处划开胶带。2打开纸箱，清点单板的数量和类型是否与纸箱标签上注明的一致。3打开单板盒，从防静电袋中取出单板。左手托住装有单板的防静电口袋的底部，右手握住单板拉手条，从开口处轻轻拉出单板，注意不要用手去接触板面的电子元器件，以免损坏单板。4检查单板是否存在物理性损坏，若发现单板损坏，请及时与华为技术有限公司相关部门联系。5单板检查无误，重新包装到单板盒中，放到客户指定的存放位置待用。123456781.压敏胶带2.打包带3.纸箱标签4.泡沫板5.单板标签6.单板盒7.防静电袋8.单板1.3安装前的设备检查在设备安装前需要对机柜、子架、单板、网管计算机和内部电缆进行检查，确保符合设备安装的需要。检查项目如表1-1所示。表1-1设备检查项目列表检查大类检查项目要求机柜和子架外观整洁，无划伤，无松动结构件，无破损内部情况内部无异物，无水污内部电缆整齐捆扎，无散放线和松脱线，无破损线检查大类检查项目要求丝印标记完美清晰接插件安装完好整齐，插针平直单板外观整洁，无划伤，无松动结构件，无破损数量与发货清单上单板数量一致软件相应配置软件齐全网管计算机设备器件主机、显示...
