保定高新区电谷新区热力站工程施工组织设计VIP免费

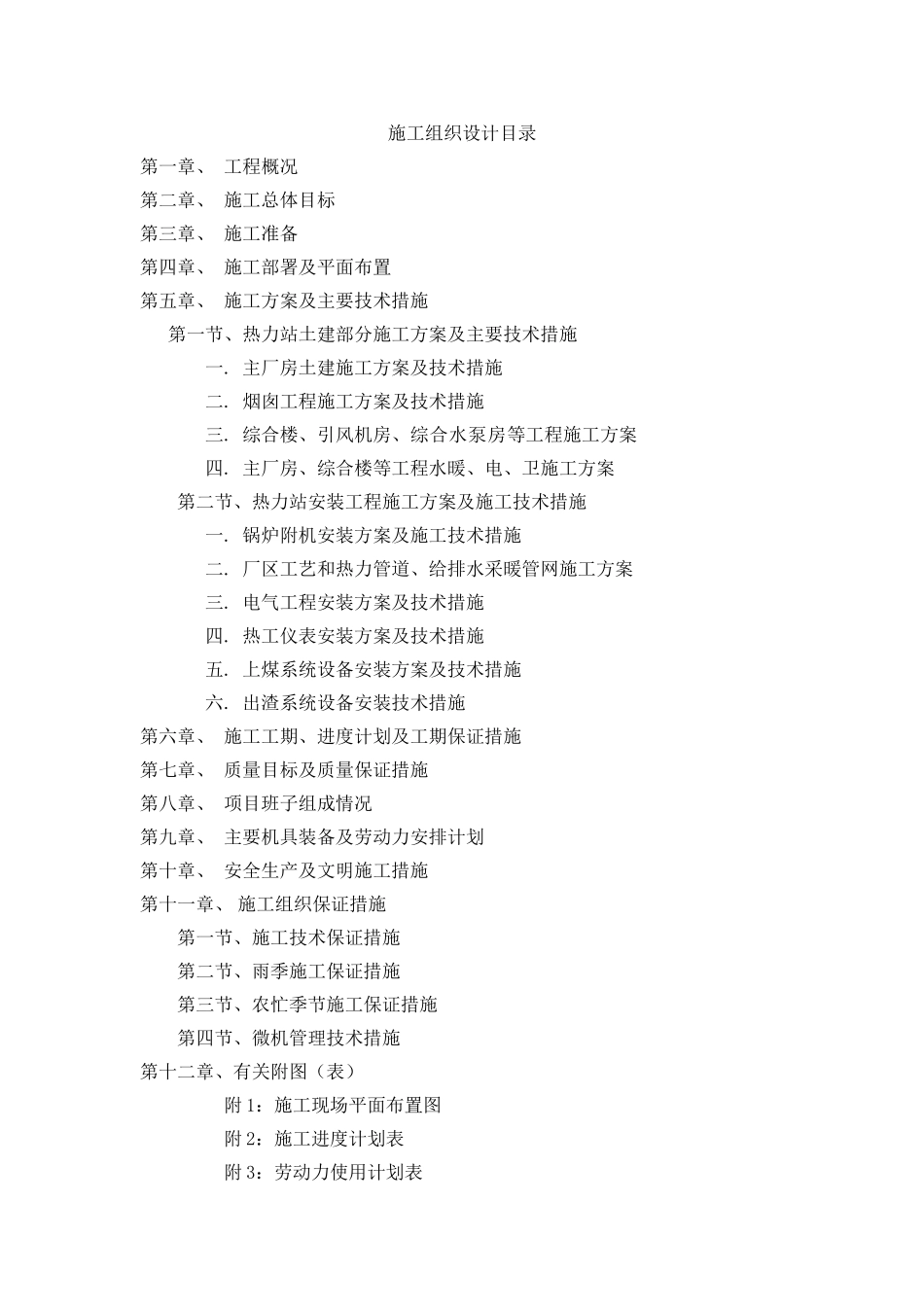

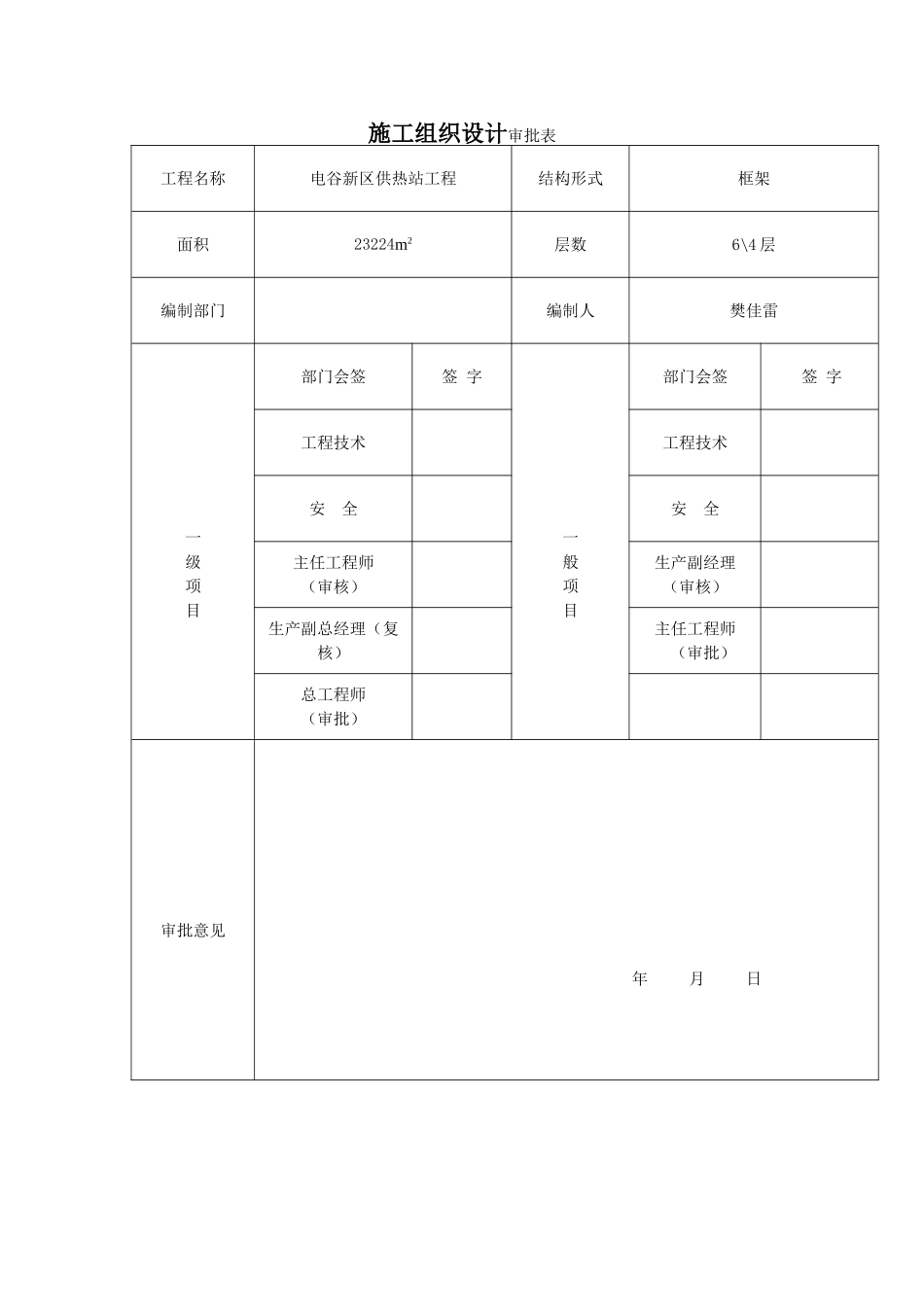

施工组织设计审批表工程名称电谷新区供热站工程结构形式框架面积23224m2层数6\4层编制部门编制人樊佳雷一级项目部门会签签字一般项目部门会签签字工程技术工程技术安全安全主任工程师（审核）生产副经理（审核）生产副总经理（复核）主任工程师（审批）总工程师（审批）审批意见年月日施工组织设计目录第一章、工程概况第二章、施工总体目标第三章、施工准备第四章、施工部署及平面布置第五章、施工方案及主要技术措施第一节、热力站土建部分施工方案及主要技术措施一.主厂房土建施工方案及技术措施二.烟囱工程施工方案及技术措施三.综合楼、引风机房、综合水泵房等工程施工方案四.主厂房、综合楼等工程水暖、电、卫施工方案第二节、热力站安装工程施工方案及施工技术措施一.锅炉附机安装方案及施工技术措施二.厂区工艺和热力管道、给排水采暖管网施工方案三.电气工程安装方案及技术措施四.热工仪表安装方案及技术措施五.上煤系统设备安装方案及技术措施六.出渣系统设备安装技术措施第六章、施工工期、进度计划及工期保证措施第七章、质量目标及质量保证措施第八章、项目班子组成情况第九章、主要机具装备及劳动力安排计划第十章、安全生产及文明施工措施第十一章、施工组织保证措施第一节、施工技术保证措施第二节、雨季施工保证措施第三节、农忙季节施工保证措施第四节、微机管理技术措施第十二章、有关附图（表）附1：施工现场平面布置图附2：施工进度计划表附3：劳动力使用计划表附4：主要施工机械设备使用计划表附5：质量保证体系图附6：文明、安全、环保施工保证体系图附7：工期保证体系图第一章工程概述第一节工程概况一、工程概况：1、工程名称：保定高新区电谷新区热力站工程2、工程地址：保定国家高新技术产业开发区3、建设单位：保定国家高新技术产业开发区发展有限公司4、设计单位：河北华热工程设计有限公司5、承包方式:包工包料6、工期要求：施工总工期153日历天。7、质量要求：符合《工程施工质量验收规范》标准8、工程简介：本工程位于保定市国家高新技术产业开发区。建筑物主要结构形式为排架、框架结构。总建筑面积22211.94平方米（其中主厂房6764平方米；综合楼3368.6平方米；脱硫控制室451.3平方米；脱硫设备房911.3平方米；渣库254.6平方米；渣廊及辅助间360.5平方米；干煤棚8100平方米；1#煤廊203.3平方米；2#煤廊337.4平方米；3#煤廊432.9平方米；破碎楼278.4平方米；综合水泵房36.4平方米；引风机房584.3平方米；1#采光间25.9平方米；2#采光间42.3平方米；门卫（传达室）、围墙21.54平方米；地磅房39.2平方米；80米烟囱等子项工程组成）。本工程一期规模为3台70MW燃煤链条炉排热水锅炉，锅炉额定供回水温度为130/70℃，额定设计压力1.6Pa，厂区采用Φ720×9一次热力管网向厂外供热。二、工程特点：本工程土建、安装交叉作业施工，且涉及施工专业多。土建结构为框架、排架、门式刚架结构，总建筑面积达22211.94m2。单体项目较多，工艺较为复杂。主厂房基础开挖达3.6米深，个别工程如脱硫设备房水池开挖深度达-6.0m以上，基础施工要考虑深基坑防护安全措施及降排水措施。钢结构施工较多，如干煤棚有钢梁、钢屋架、输煤通廊等均需进行吊装作业。主厂房工程预留洞、预埋件数量大，事先做好各种规格的预埋件，由专人负责预埋件计划、加工、埋设。安装专业复杂，各专业之间与土建工程衔接要求紧，相互配合要求较高。整个施工期间历经一个雨期，此时正值主体结构施工时期。建设工期要求153天，工期非常紧。必须科学合理安排施工工序和工期计划，才能确保整个工程按期完工。第二节工程施工范围根据招标文件要求，本工程施工范围包括：招标设计图纸范围内与1#、2#、3#锅炉相关的全部内容，其中包括：一、以下各部分的土建、给排水（含消防水）、暖通、电气及消防：1、主厂房。2、综合楼。3、烟囱。4、干煤棚。5、输煤系统（含破碎楼、1#、2#及3#煤廊、1#、2#采光间、转运间、受煤坑、2#及3#垂直拉紧设备间上煤控制室、库房）6、水泵房。7、渣库（含渣仓）。8、脱硫设备房。9、引风机房。10、脱硫控制室。11、除渣系统（含渣廊及渣廊辅助用房）。12、门卫（传达室）...
