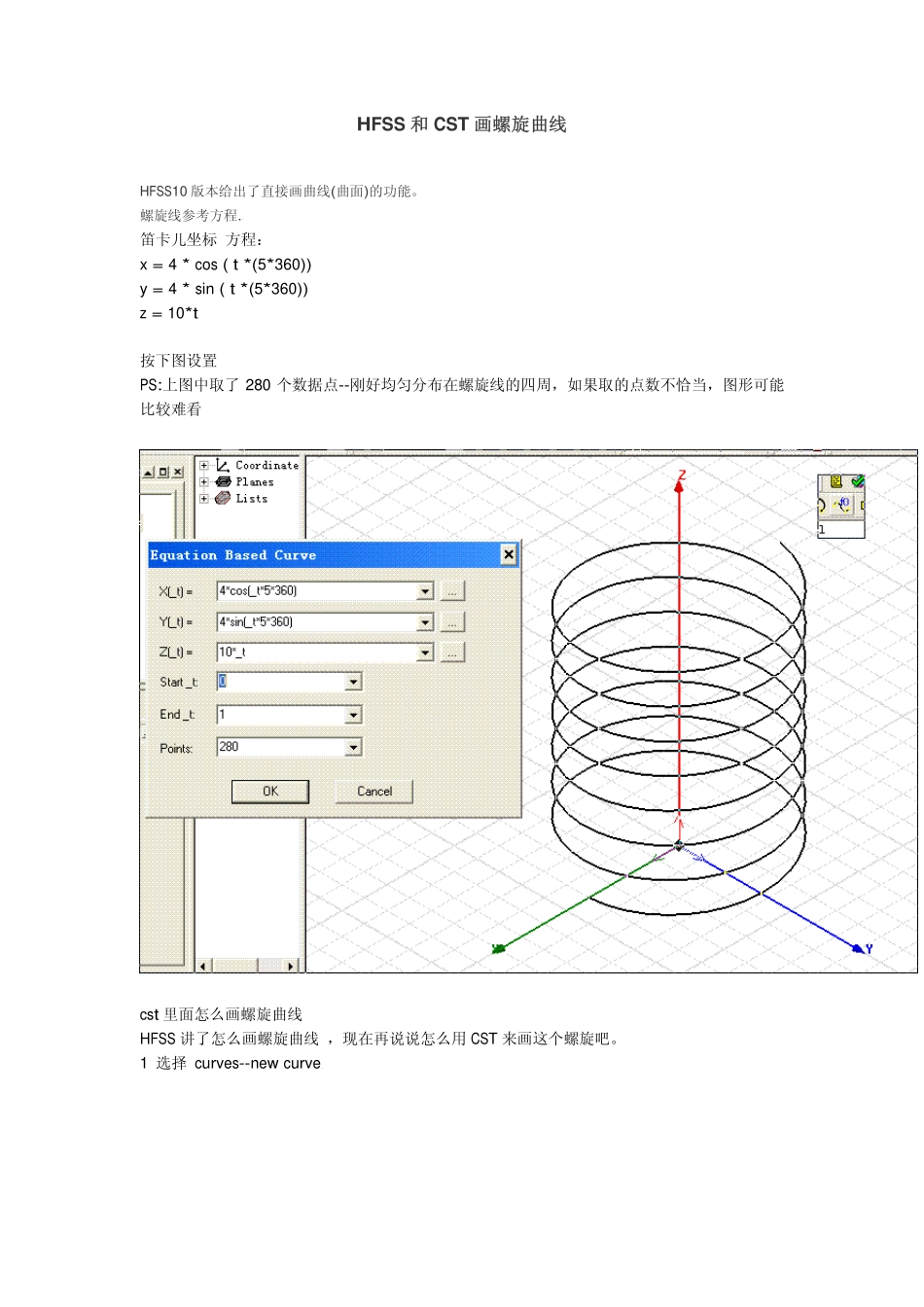

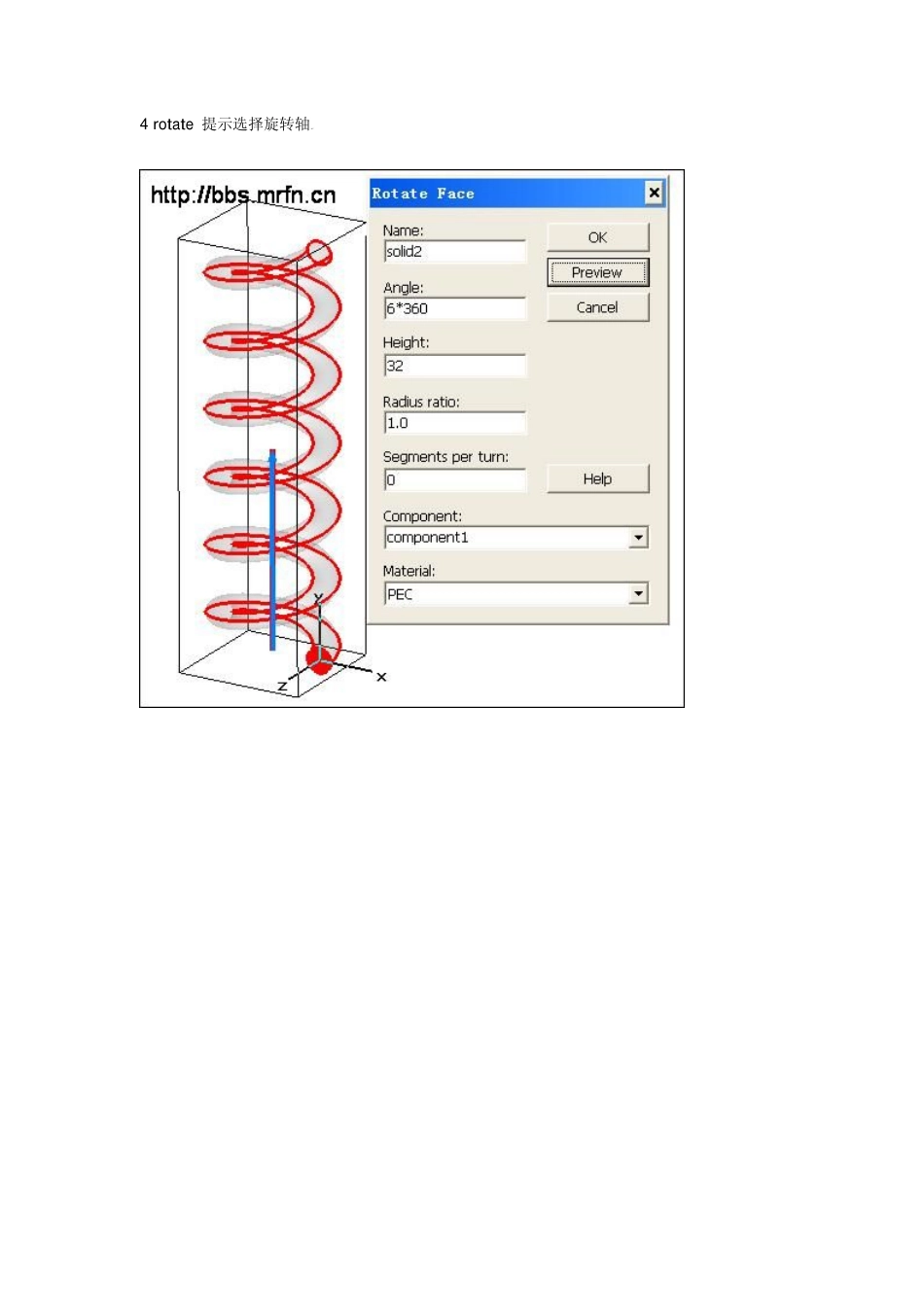

HFSS和CST画螺旋曲线HFSS10版本给出了直接画曲线(曲面)的功能。螺旋线参考方程.F笛卡儿坐标方程:x=4*cos(t*(5*360))y=4*sin(t*(5*360))z=10*t按下图设置PS:上图中取了280个数据点--刚好均匀分布在螺旋线的四周,如果取的点数不恰当,图形可能比较难看cst里面怎么画螺旋曲线HFSS讲了怎么画螺旋曲线,现在再说说怎么用CST来画这个螺旋吧。1选择curves--newcurver2选择curves--circle如图画一圆3变成面(如图)选择这个面4rotate提示选择旋转轴u*`
