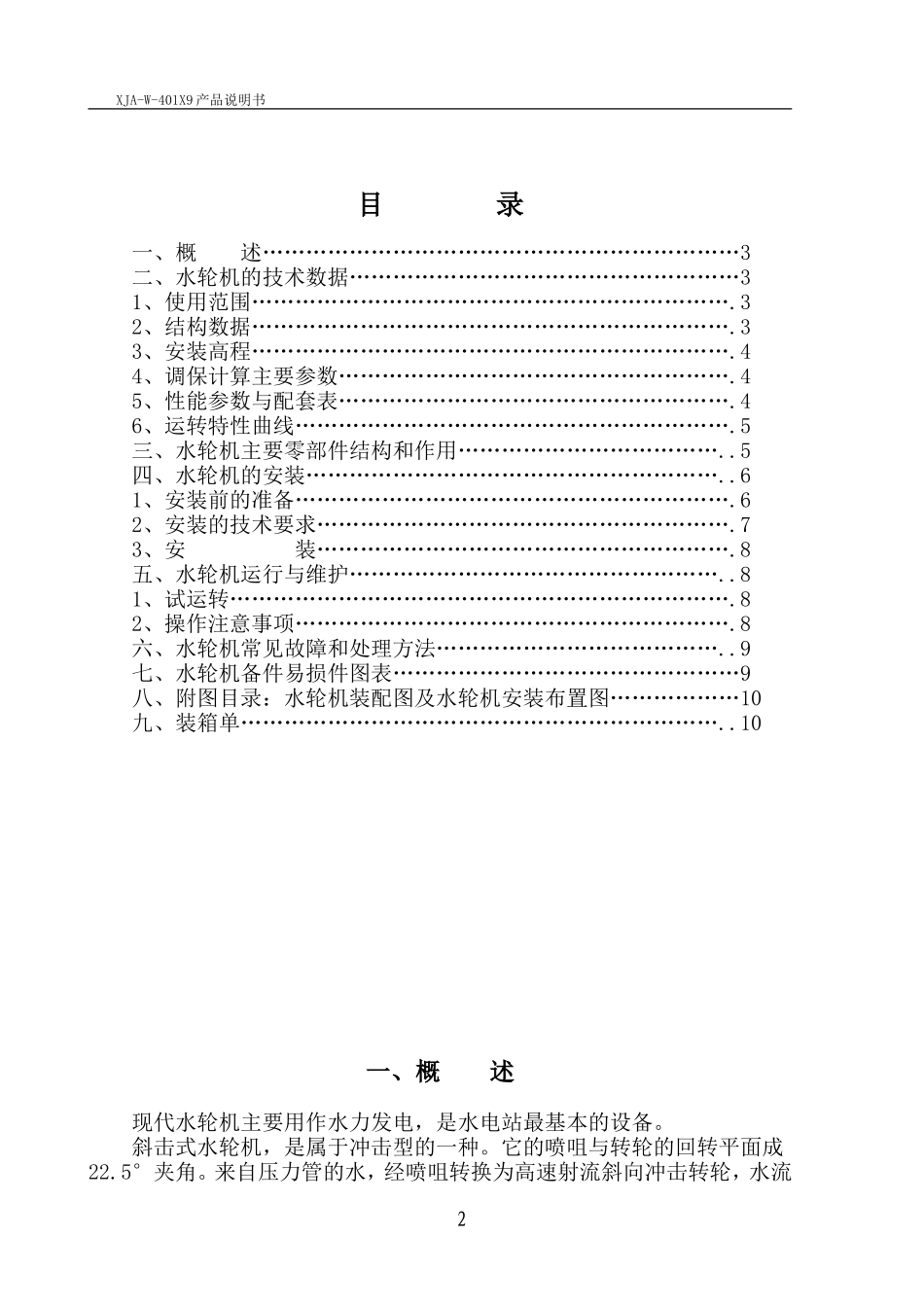

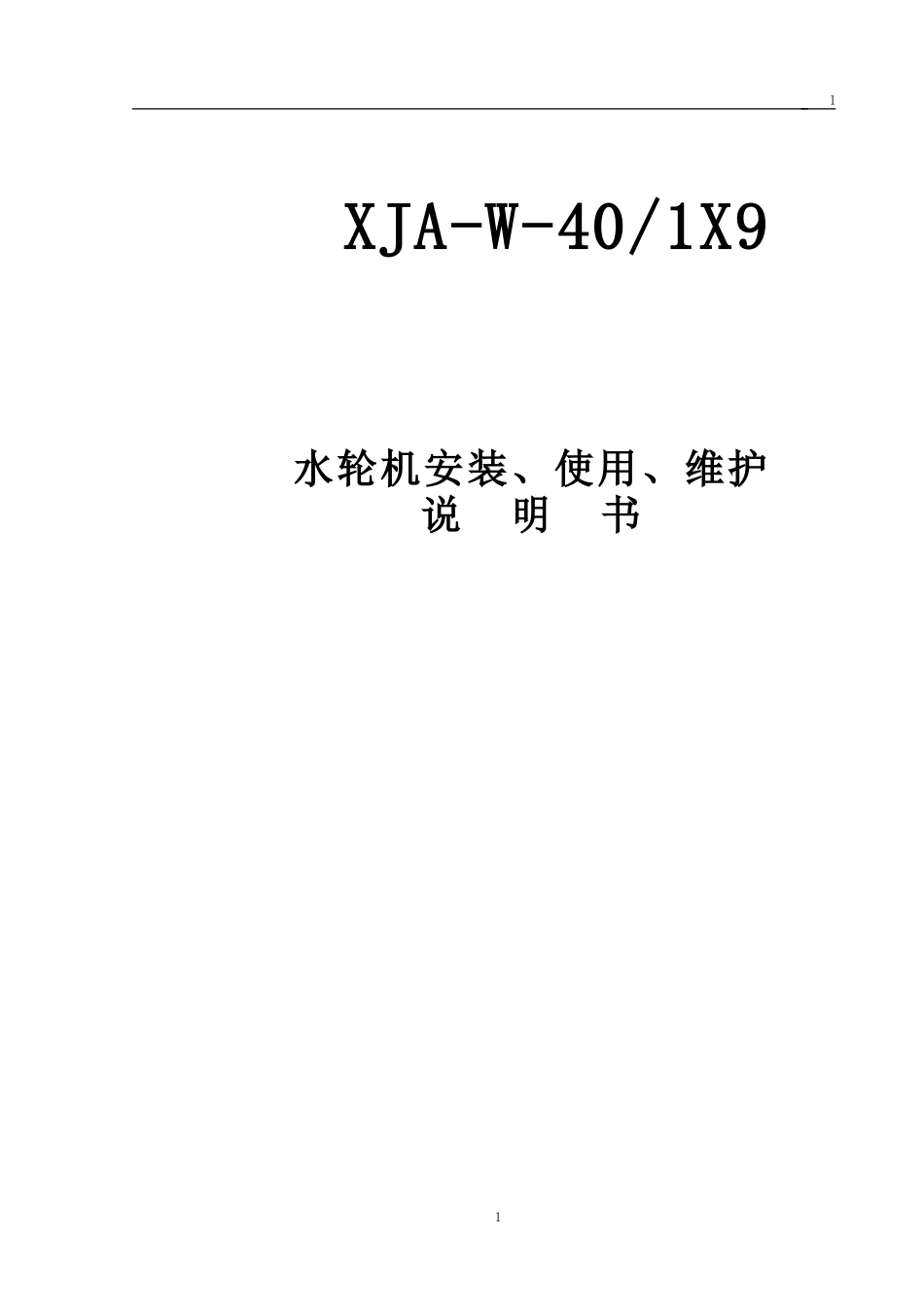

XJA-W-40/1X9水轮机安装、使用、维护说明书11XJA-W-401X9产品说明书目录一、概述…………………………………………………………3二、水轮机的技术数据………………………………………………31、使用范围………………………………………………………….32、结构数据………………………………………………………….33、安装高程………………………………………………………….44、调保计算主要参数……………………………………………….45、性能参数与配套表……………………………………………….46、运转特性曲线…………………………………………………….5三、水轮机主要零部件结构和作用………………………………..5四、水轮机的安装…………………………………………………..61、安装前的准备…………………………………………………….62、安装的技术要求………………………………………………….73、安装………………………………………………….8五、水轮机运行与维护……………………………………………..81、试运转…………………………………………………………….82、操作注意事项…………………………………………………….8六、水轮机常见故障和处理方法…………………………………..9七、水轮机备件易损件图表…………………………………………9八、附图目录：水轮机装配图及水轮机安装布置图………………10九、装箱单…………………………………………………………..10一、概述现代水轮机主要用作水力发电，是水电站最基本的设备。斜击式水轮机，是属于冲击型的一种。它的喷咀与转轮的回转平面成22.5°夹角。来自压力管的水，经喷咀转换为高速射流斜向冲击转轮，水流2从叶片一侧进入，从另一侧流出而推动转轮旋转做功，由主轴通过联轴器带动发电机发电。它除了具有切击式水轮机的结构简单，运行可靠、检修管理方便等优点外，还具有（比切击式）比转速高、使用范围广、容易配套、直联电机等特色，因此近年来在我国有一定发展，颇受广大农村山区用户的欢迎。本产品是一九七九年全国统一设计的产品，它集中了近年来国内同一机型的优点，同时具有较高的“三化”水平。1、型号说明XJ02—W–40\1X9XJ---斜击式水轮机02---转轮代号W---卧式40---转轮直径（厘米）1----喷咀数（只）9---射流直径（厘米）2、本机采用与飞轮做成一体的弹性圈联轴器与发电机直联，转轮放置方向从发电机端朝水轮机看为顺时针。本机采用水力性能较好62°/45°长喷咀和135°喷水弯管及引水弯管。二、水轮机的技术数据１、使用范围：40/1X940/1X11使用水头范围：H=90-12045-120（米）使用流量范围：Q=0.257-0.2960.236-0.386(米３／秒)额定转速：η=1000750-1000(转／分)额定功率：N=181.1-277.778.3-348.5(千瓦)２、结构数据：叶片数：Z=20喷咀口直径：dn=110-135(毫米)喷咀行程：S=100-120(毫米)喷水弯管直径：D。=300(毫米进水闸阀直径：Ｄ。=300(毫米)调速方式：手动轴承型号：单列向心推力球轴承46320，单列向心短圆柱滚子轴承2320飞轮最大直径：D1=800(毫米)飞轮转动惯量：GD=0.105(吨·米２)３、安装高程（hz）:本机安装高程（即水轮机转轮中心线至尾水位的距离）：hz≥2D1hz≥0.8mD1—转轮的节圆直径（米）3XJA-W-401X9产品说明书４、调节保证计算参数：最高水头（Ｈ）：125（米）压力管道∑ＬgVg:10H压力上升值（β）：(0.4)40%针阀关闭时间：１０（秒）折向器关闭时间：2.5(秒)5、性能参数与配套表：XJ02–40/1X11型水轮发电机组性能数据配套表XJ02–40/1X11型水轮发电机组性能数据配套表水轮机参数发电机参数机组出力千瓦调速方式千瓦传动方式水头Ｈ米流量Ｑ米3/秒出力Ｎ千瓦最优转速n转/分型号功率Ｎ千瓦转速n转/秒效率n%350.20855.1592TSWN49.3/25-655100088.544．8手动间接400.22367.6632TSWN49.3/25-655100088.555手动间接450.23679.5670TSWN49.3/30-67510009065．8手动间接500.24993.4707TSWN59/34-81007509084手动直联550.2611089742TSWN59/34-81007509098手动直联600.273124.5775TSWN59/41-812575092.8115．5手动直联650.284139.4806TSWN59/41-812575092.8129．4手动直联700.295...
