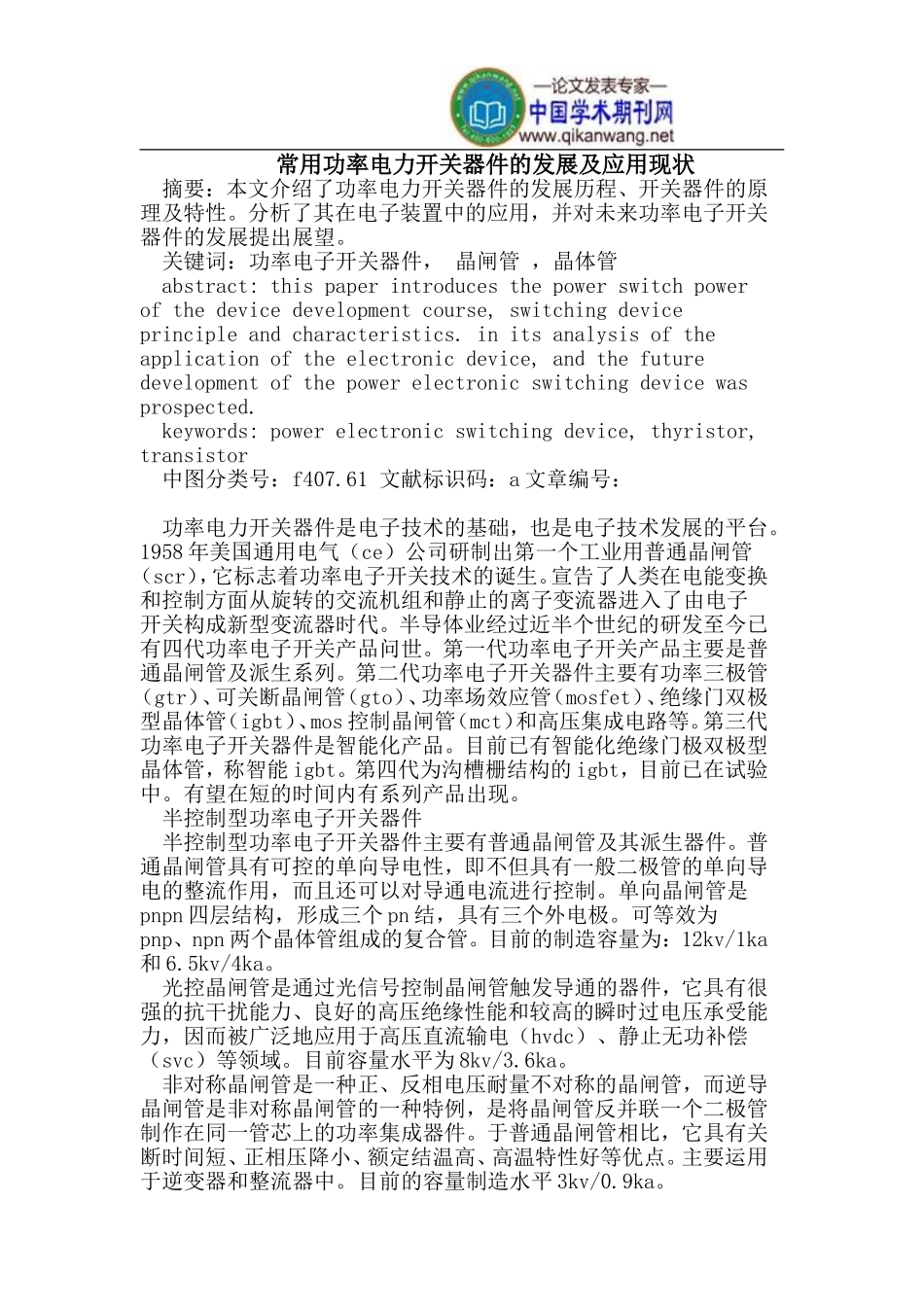

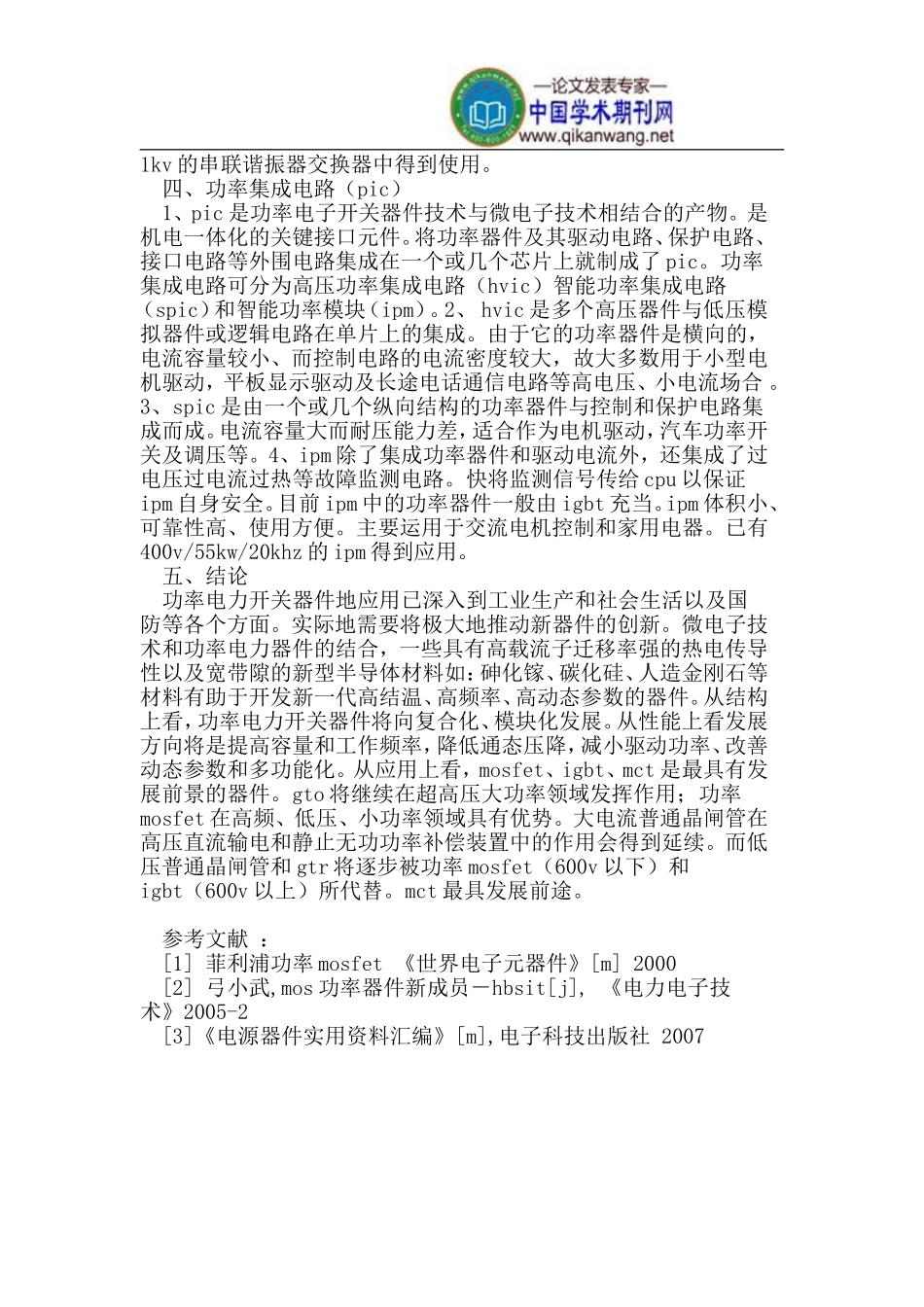

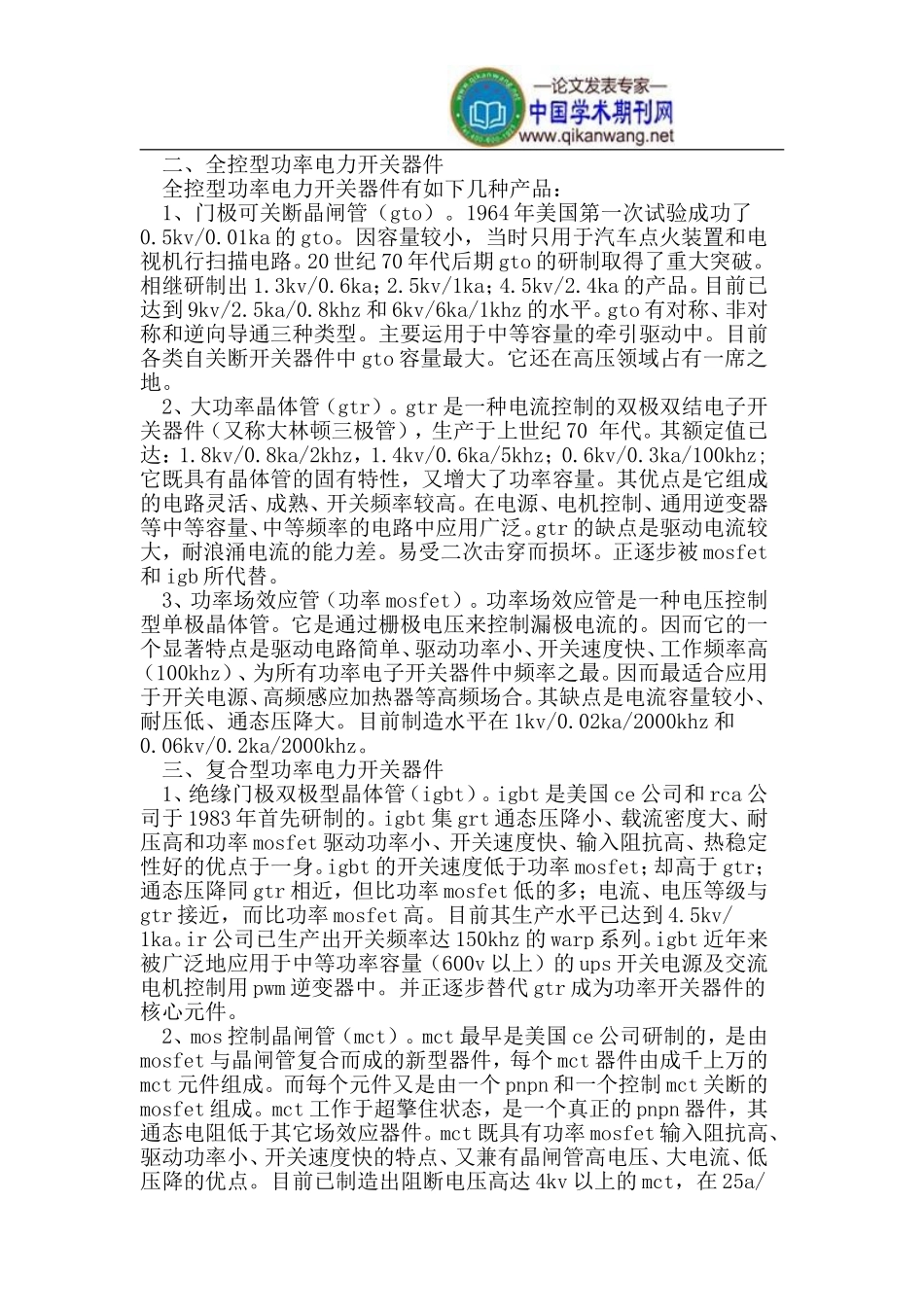

常用功率电力开关器件的发展及应用现状摘要：本文介绍了功率电力开关器件的发展历程、开关器件的原理及特性。分析了其在电子装置中的应用，并对未来功率电子开关器件的发展提出展望。关键词：功率电子开关器件，晶闸管，晶体管abstract:thispaperintroducesthepowerswitchpowerofthedevicedevelopmentcourse,switchingdeviceprincipleandcharacteristics.initsanalysisoftheapplicationoftheelectronicdevice,andthefuturedevelopmentofthepowerelectronicswitchingdevicewasprospected.keywords:powerelectronicswitchingdevice,thyristor,transistor中图分类号：f407.61文献标识码：a文章编号：功率电力开关器件是电子技术的基础，也是电子技术发展的平台。1958年美国通用电气（ce）公司研制出第一个工业用普通晶闸管（scr），它标志着功率电子开关技术的诞生。宣告了人类在电能变换和控制方面从旋转的交流机组和静止的离子变流器进入了由电子开关构成新型变流器时代。半导体业经过近半个世纪的研发至今已有四代功率电子开关产品问世。第一代功率电子开关产品主要是普通晶闸管及派生系列。第二代功率电子开关器件主要有功率三极管（gtr）、可关断晶闸管（gto）、功率场效应管（mosfet）、绝缘门双极型晶体管（igbt）、mos控制晶闸管（mct）和高压集成电路等。第三代功率电子开关器件是智能化产品。目前已有智能化绝缘门极双极型晶体管，称智能igbt。第四代为沟槽栅结构的igbt，目前已在试验中。有望在短的时间内有系列产品出现。半控制型功率电子开关器件半控制型功率电子开关器件主要有普通晶闸管及其派生器件。普通晶闸管具有可控的单向导电性，即不但具有一般二极管的单向导电的整流作用，而且还可以对导通电流进行控制。单向晶闸管是pnpn四层结构，形成三个pn结，具有三个外电极。可等效为pnp、npn两个晶体管组成的复合管。目前的制造容量为：12kv/1ka和6.5kv/4ka。光控晶闸管是通过光信号控制晶闸管触发导通的器件，它具有很强的抗干扰能力、良好的高压绝缘性能和较高的瞬时过电压承受能力，因而被广泛地应用于高压直流输电（hvdc）、静止无功补偿（svc）等领域。目前容量水平为8kv/3.6ka。非对称晶闸管是一种正、反相电压耐量不对称的晶闸管，而逆导晶闸管是非对称晶闸管的一种特例，是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。于普通晶闸管相比，它具有关断时间短、正相压降小、额定结温高、高温特性好等优点。主要运用于逆变器和整流器中。目前的容量制造水平3kv/0.9ka。二、全控型功率电力开关器件全控型功率电力开关器件有如下几种产品：1、门极可关断晶闸管（gto）。1964年美国第一次试验成功了0.5kv/0.01ka的gto。因容量较小，当时只用于汽车点火装置和电视机行扫描电路。20世纪70年代后期gto的研制取得了重大突破。相继研制出1.3kv/0.6ka；2.5kv/1ka；4.5kv/2.4ka的产品。目前已达到9kv/2.5ka/0.8khz和6kv/6ka/1khz的水平。gto有对称、非对称和逆向导通三种类型。主要运用于中等容量的牵引驱动中。目前各类自关断开关器件中gto容量最大。它还在高压领域占有一席之地。2、大功率晶体管（gtr）。gtr是一种电流控制的双极双结电子开关器件（又称大林顿三极管），生产于上世纪70年代。其额定值已达：1.8kv/0.8ka/2khz，1.4kv/0.6ka/5khz；0.6kv/0.3ka/100khz;它既具有晶体管的固有特性，又增大了功率容量。其优点是它组成的电路灵活、成熟、开关频率较高。在电源、电机控制、通用逆变器等中等容量、中等频率的电路中应用广泛。gtr的缺点是驱动电流较大，耐浪涌电流的能力差。易受二次击穿而损坏。正逐步被mosfet和igb所代替。3、功率场效应管（功率mosfet）。功率场效应管是一种电压控制型单极晶体管。它是通过栅极电压来控制漏极电流的。因而它的一个显著特点是驱动电路简单、驱动功率小、开关速度快、工作频率高（100khz）、为所有功率电子开关器件中频率之最。因而最适合应用于开关电源、高频感应加热器等高频场合。其缺点是电流容量较小、耐压低、通态压降大。目前制造水平在1kv/0.02ka/2000khz和0.06kv/0.2ka/2000khz。三、复合型功率电力开关器...
