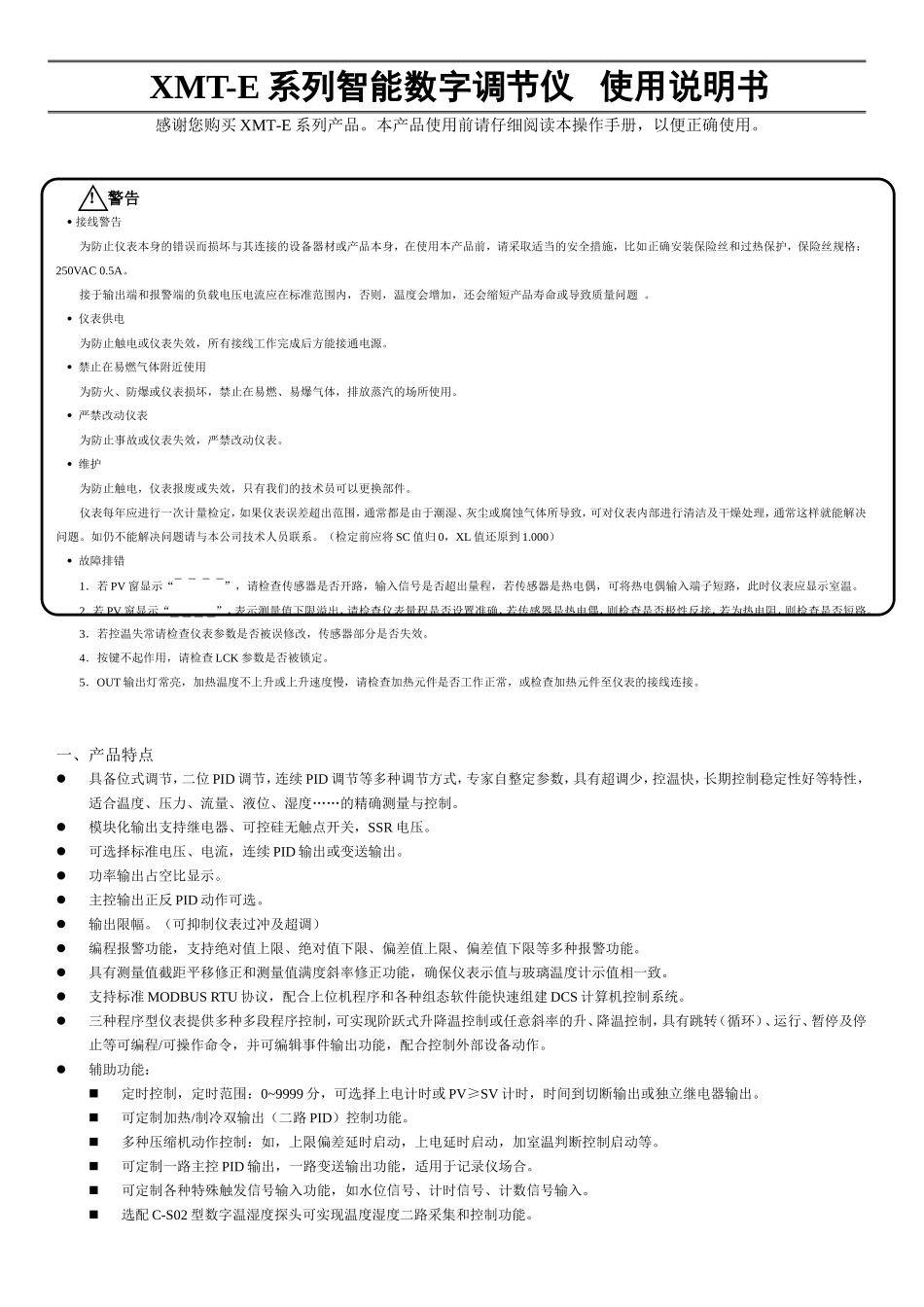

XMT-E系列智能数字调节仪使用说明书感谢您购买XMT-E系列产品。本产品使用前请仔细阅读本操作手册，以便正确使用。！警告接线警告为防止仪表本身的错误而损坏与其连接的设备器材或产品本身，在使用本产品前，请采取适当的安全措施，比如正确安装保险丝和过热保护，保险丝规格：250VAC0.5A。接于输出端和报警端的负载电压电流应在标准范围内，否则，温度会增加，还会缩短产品寿命或导致质量问题。仪表供电为防止触电或仪表失效，所有接线工作完成后方能接通电源。禁止在易燃气体附近使用为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。严禁改动仪表为防止事故或仪表失效，严禁改动仪表。维护为防止触电，仪表报废或失效，只有我们的技术员可以更换部件。仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，可对仪表内部进行清洁及干燥处理，通常这样就能解决问题。如仍不能解决问题请与本公司技术人员联系。（检定前应将SC值归0，XL值还原到1.000）故障排错1．若PV窗显示“¯¯¯¯”，请检查传感器是否开路，输入信号是否超出量程，若传感器是热电偶，可将热电偶输入端子短路，此时仪表应显示室温。2．若PV窗显示“____”，表示测量值下限溢出，请检查仪表量程是否设置准确，若传感器是热电偶，则检查是否极性反接，若为热电阻，则检查是否短路。3．若控温失常请检查仪表参数是否被误修改，传感器部分是否失效。4．按键不起作用，请检查LCK参数是否被锁定。5．OUT输出灯常亮，加热温度不上升或上升速度慢，请检查加热元件是否工作正常，或检查加热元件至仪表的接线连接。一、产品特点具备位式调节，二位PID调节，连续PID调节等多种调节方式，专家自整定参数，具有超调少，控温快，长期控制稳定性好等特性，适合温度、压力、流量、液位、湿度……的精确测量与控制。模块化输出支持继电器、可控硅无触点开关，SSR电压。可选择标准电压、电流，连续PID输出或变送输出。功率输出占空比显示。主控输出正反PID动作可选。输出限幅。（可抑制仪表过冲及超调）编程报警功能，支持绝对值上限、绝对值下限、偏差值上限、偏差值下限等多种报警功能。具有测量值截距平移修正和测量值满度斜率修正功能，确保仪表示值与玻璃温度计示值相一致。支持标准MODBUSRTU协议，配合上位机程序和各种组态软件能快速组建DCS计算机控制系统。三种程序型仪表提供多种多段程序控制，可实现阶跃式升降温控制或任意斜率的升、降温控制，具有跳转（循环）、运行、暂停及停止等可编程/可操作命令，并可编辑事件输出功能，配合控制外部设备动作。辅助功能：定时控制，定时范围：0~9999分，可选择上电计时或PV≥SV计时，时间到切断输出或独立继电器输出。可定制加热/制冷双输出（二路PID）控制功能。多种压缩机动作控制：如，上限偏差延时启动，上电延时启动，加室温判断控制启动等。可定制一路主控PID输出，一路变送输出功能，适用于记录仪场合。可定制各种特殊触发信号输入功能，如水位信号、计时信号、计数信号输入。选配C-S02型数字温湿度探头可实现温度湿度二路采集和控制功能。二、产品确认当您收到产品时，请检查贴于外包装和仪表外壳上的选型代码来确定此产品是否是您指定的产品。■型号定义：XMT-E□□□□-□说明仪表尺寸参见“三、产品外型及开孔尺寸”输出方式0无输出单显示1继电器输出2固态继电器输出3电压输出4电流输出5可控硅过零触发信号输出6内置双向可控硅输出7位式输出（切换差可调）8三相可控硅过零触发输出9可控硅移相触发信号输出报警方式0无报警功能1上限绝对值报警2下限绝对值报警3上限偏差值报警4下限偏差值报警5上下限偏差值报警6上下限绝对值报警7上上限偏差值报警8上上限绝对值报警输入方式1热电偶2热电阻3标准电压4标准电流5电阻6干湿球传感器7C-S06高分子有机模电容式湿敏传感器8数字式温湿度传感器辅助代号A自动变功模糊控制型仪表B超簿型仪表，带功率驱动和超温保护B2第二代超簿型仪表CH配C-S02温湿度传感器，实现二路PID温湿度控制仪D全输入型仪表或特殊功能仪表P普通3...
