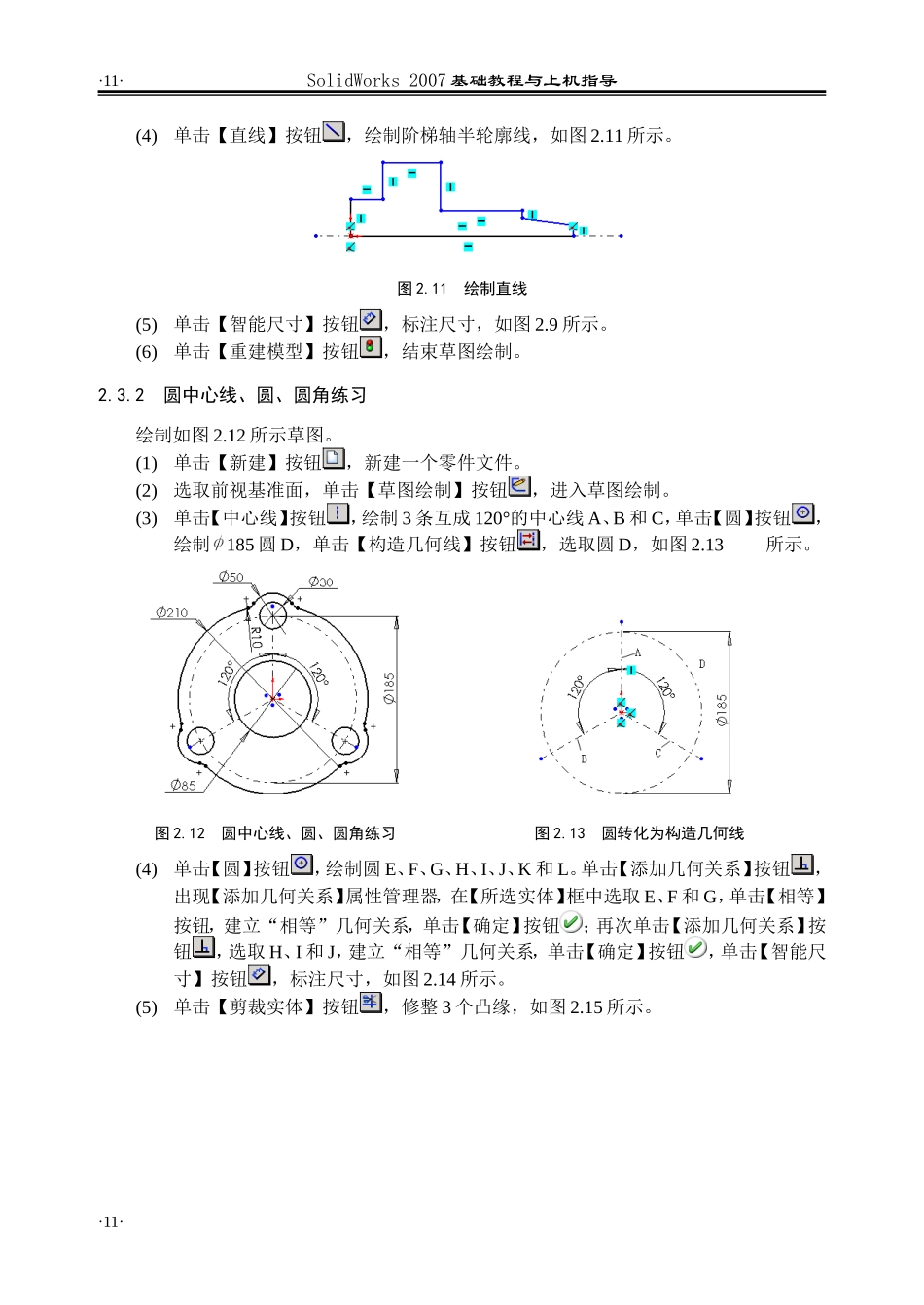

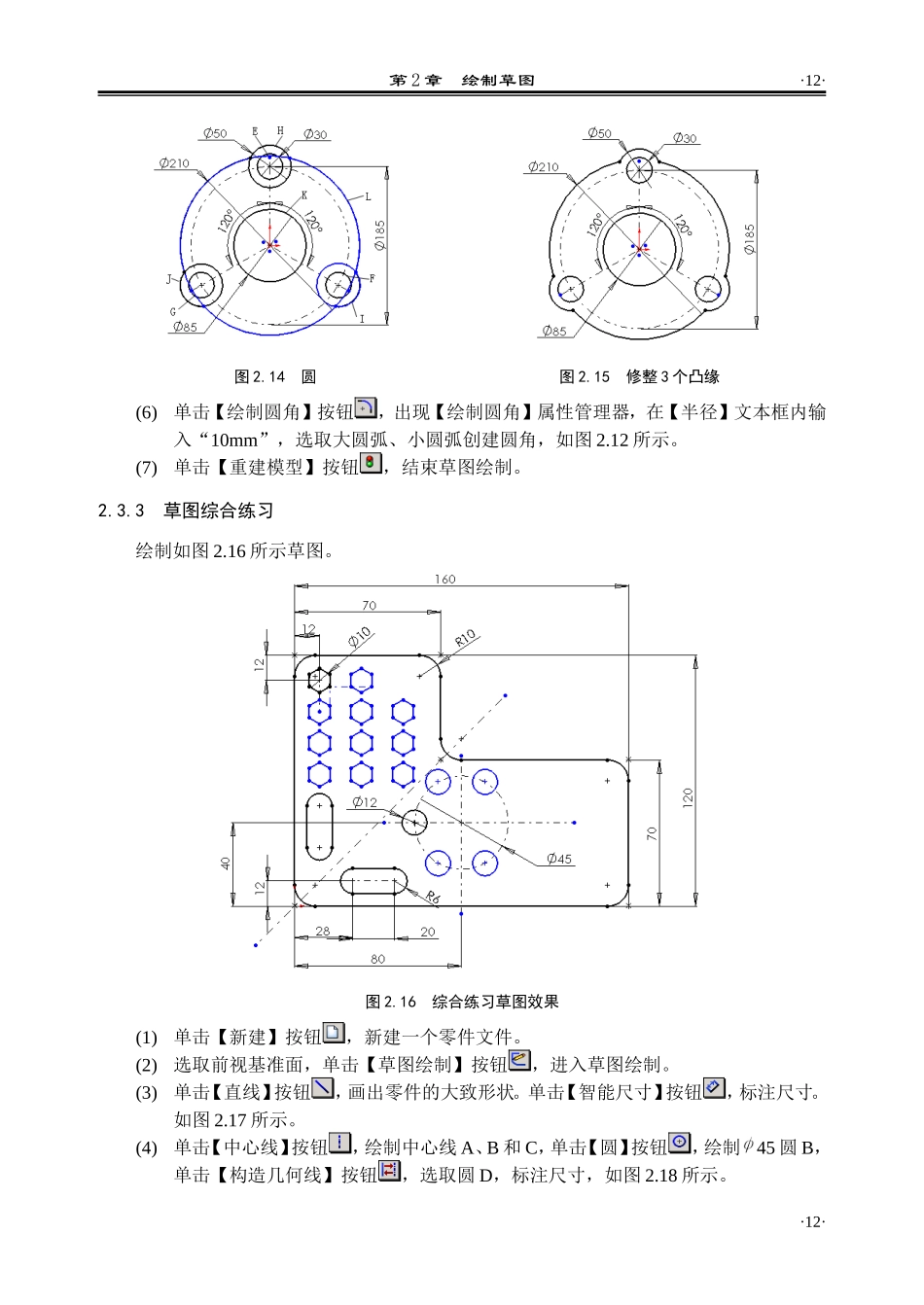

第2章绘制草图2.3上机指导SolidWorks是一个尺寸驱动式的绘图软件，因此绘图的方式和以前传统的绘图方式有很大的不同。在绘制草图的过程中应该注意以下几个原则。根据建立特征的不同以及特征间的相互关系，确定草图的绘图平面和基本形状。零件的第一幅草图应该以原点定位，从而确定特征在空间的位置。每一幅草图应尽量简单，不要包含复杂的嵌套，有利于草图的管理和特征的修改。2.3.1中心线、直线练习绘制如图2.9所示草图。图2.9中心线、直线练习(1)单击【新建】按钮，新建一个零件文件。(2)选取前视基准面，单击【草图绘制】按钮，进入草图绘制。(3)单击【中心线】按钮，绘制水平中心线，如图2.10所示。图2.10绘制水平中心线提示：在绘制草图时，中心线非常重要，尤其对于形状对称的图形，利用中心线和镜向命令，能提高作图效率和准确性。中心线还可用来给图元(即图形元素)定位和标注尺寸，但不会影响零件特征的创建。SolidWorks2007基础教程与上机指导(4)单击【直线】按钮，绘制阶梯轴半轮廓线，如图2.11所示。图2.11绘制直线(5)单击【智能尺寸】按钮，标注尺寸，如图2.9所示。(6)单击【重建模型】按钮，结束草图绘制。2.3.2圆中心线、圆、圆角练习绘制如图2.12所示草图。(1)单击【新建】按钮，新建一个零件文件。(2)选取前视基准面，单击【草图绘制】按钮，进入草图绘制。(3)单击【中心线】按钮，绘制3条互成120°的中心线A、B和C，单击【圆】按钮，绘制185圆D，单击【构造几何线】按钮，选取圆D，如图2.13所示。图2.12圆中心线、圆、圆角练习图2.13圆转化为构造几何线(4)单击【圆】按钮，绘制圆E、F、G、H、I、J、K和L。单击【添加几何关系】按钮，出现【添加几何关系】属性管理器，在【所选实体】框中选取E、F和G，单击【相等】按钮，建立“相等”几何关系，单击【确定】按钮；再次单击【添加几何关系】按钮，选取H、I和J，建立“相等”几何关系，单击【确定】按钮，单击【智能尺寸】按钮，标注尺寸，如图2.14所示。(5)单击【剪裁实体】按钮，修整3个凸缘，如图2.15所示。·11··11·第2章绘制草图图2.14圆图2.15修整3个凸缘(6)单击【绘制圆角】按钮，出现【绘制圆角】属性管理器，在【半径】文本框内输入“10mm”，选取大圆弧、小圆弧创建圆角，如图2.12所示。(7)单击【重建模型】按钮，结束草图绘制。2.3.3草图综合练习绘制如图2.16所示草图。图2.16综合练习草图效果(1)单击【新建】按钮，新建一个零件文件。(2)选取前视基准面，单击【草图绘制】按钮，进入草图绘制。(3)单击【直线】按钮，画出零件的大致形状。单击【智能尺寸】按钮，标注尺寸。如图2.17所示。(4)单击【中心线】按钮，绘制中心线A、B和C，单击【圆】按钮，绘制45圆B，单击【构造几何线】按钮，选取圆D，标注尺寸，如图2.18所示。·12··12·SolidWorks2007基础教程与上机指导图2.17绘制零件形状图2.18添加中心线(5)单击【圆】按钮，绘制圆E，如图2.19(a)。单击【添加几何关系】按钮，选取圆D、C中心线和圆E的圆心，单击【交叉点】按钮，建立“交叉点”几何关系，单击【确定】按钮，标注尺寸，如图2.19(b)所示。(6)单击【圆周草图排列和复制】按钮，出现【圆周草图排列和复制】对话框，在【半径】文本框中输入“22.5mm”，在【角度】文本框内输入“0°”，在【中心X】文本框内输入“80mm”，在【中心Y】文本框内输入“40mm”，在【数量】文本框内输入“6”，【要重复的项目】选择“圆E”。在【实例】列表框中选中(4)，按Delete键，在【删除的实例】中出现(4)，单击【确定】按钮，如图2.20所示。(a)绘制圆(b)建立“交叉点”几何关系图2.19圆图2.20圆周草图排列(7)单击【中心线】按钮，绘制中心线F，如图2.21(a)所示。单击【等距实体】按钮，·13··13·第2章绘制草图出现【等距实体】属性管理器，选取中心线F，在【等距距离】文本框内输入“6mm”，选中【双向】、【顶端加盖】复选框，选中【圆弧】单选按钮，单击【确定】按钮，标注尺寸，如图2.21(b)所示。(a)绘制中心线F(b)建立“顶端加盖”等距实体图2.21等距实体(8)单击【镜向实体】按钮，【要镜向的实体】选取步骤(7)绘制的腰形孔，【镜向点】选取中心...
