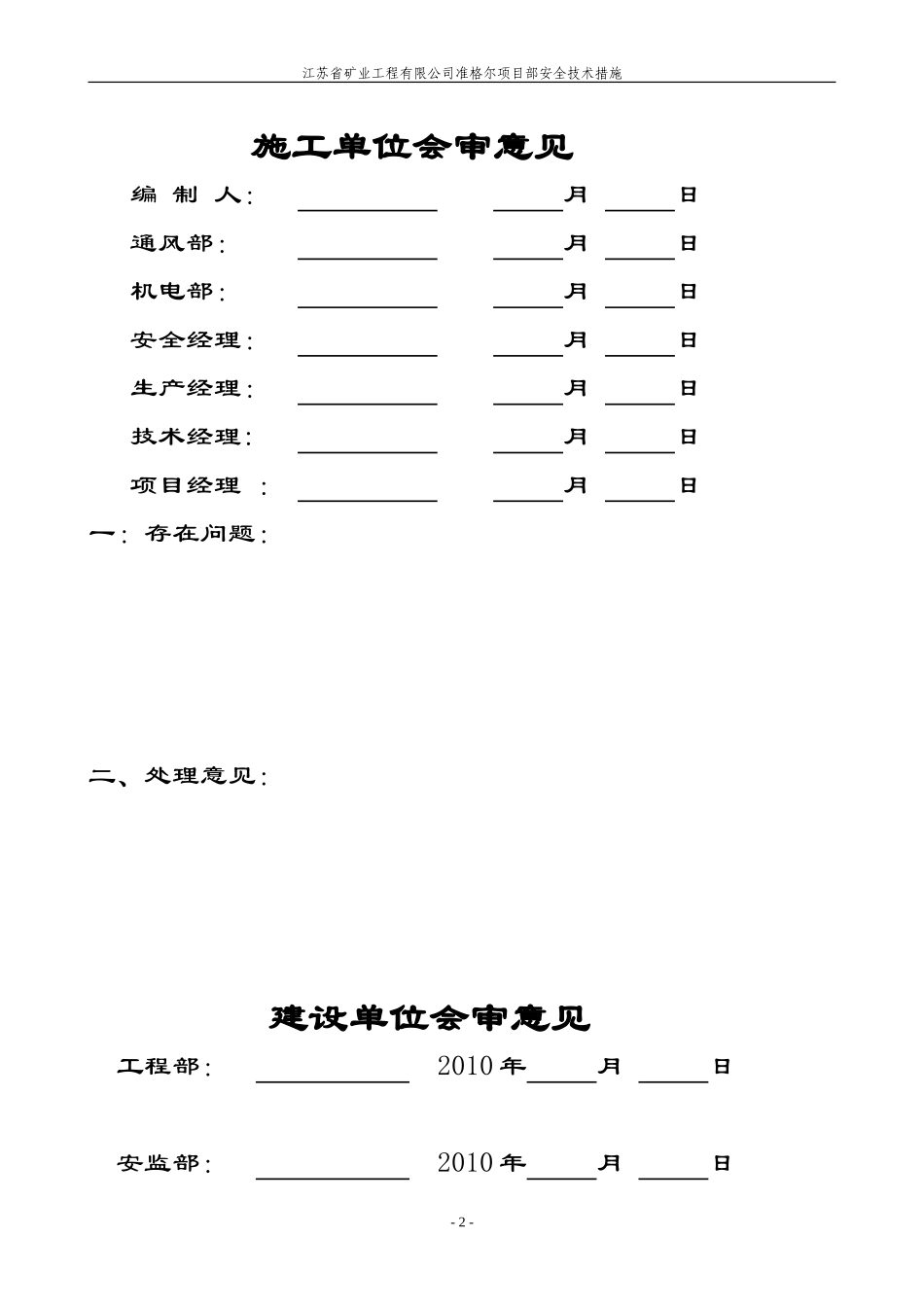

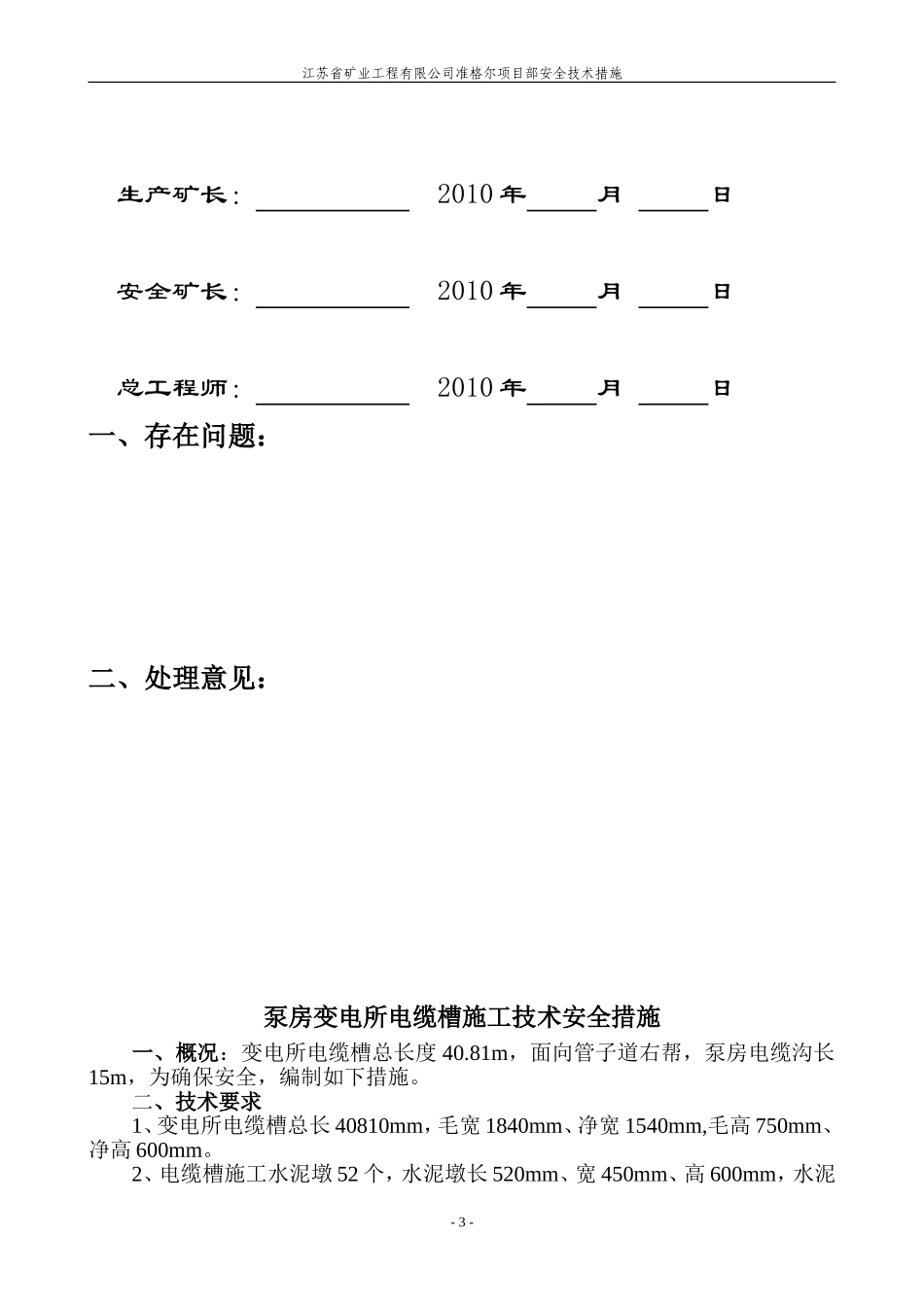

江苏省矿业工程有限公司准格尔项目部安全技术措施A1工程技术文件报审表工程名称：泵房变电所电缆槽编号：2010.10.23致：山西省煤炭建设监理公司（□监理部/□项目经理部/□建设单位）现上报关于泵房变电所电缆槽施工技术安全措施工程技术管理文件，请予审定。序号类别编制人审批人页数1□施工组织设计2□专项施工方案3□安全技术措施4承包人：（全称及盖章）项目经理：（签名）日期：年月日监理部意见：□同意□修改后再报，理由附后□重新编制，理由附后专业监理工程师（签名）：日期：年月日总监理工程师（签名）：监理部（全称及盖章）：日期：年月日建设单位/项目经理部意见：□同意□修改后再报，理由附后□重新编制，理由附后项目管理工程师（签名）：日期：年月日建设单位负责人/项目经理（签名）：建设单位/项目经理部（全称及盖章）：日期：年月日注：本表由承包人填写，建设单位、项目经理部、监理部、承包人各存一份。-1-江苏省矿业工程有限公司准格尔项目部安全技术措施施工单位会审意见编制人：月日通风部：月日机电部：月日安全经理：月日生产经理：月日技术经理:月日项目经理：月日一：存在问题：二、处理意见：建设单位会审意见工程部：2010年月日安监部：2010年月日-2-江苏省矿业工程有限公司准格尔项目部安全技术措施生产矿长：2010年月日安全矿长：2010年月日总工程师：2010年月日一、存在问题：二、处理意见：泵房变电所电缆槽施工技术安全措施一、概况：变电所电缆槽总长度40.81m，面向管子道右帮，泵房电缆沟长15m，为确保安全，编制如下措施。二、技术要求1、变电所电缆槽总长40810mm，毛宽1840mm、净宽1540mm,毛高750mm、净高600mm。2、电缆槽施工水泥墩52个，水泥墩长520mm、宽450mm、高600mm，水泥-3-江苏省矿业工程有限公司准格尔项目部安全技术措施墩之间净间距250mm，巷道中线距电缆槽中为1430mm。3、电缆槽壁厚150mm，铺底厚度150mm，材料体积配比为水泥：黄沙：石子为1：2：2。浇筑混凝土使用标号P.O32.5水泥，沙为纯净的河沙，石子粒直径15mm。4、水泥墩浇筑材料体积配比为水泥：黄沙：石子为1：2：3，浇筑混凝土使用标号P.O32.5水泥，沙为纯净的河沙，石子粒直径30-40mm。5、泵房电缆沟净宽、净深400*450mm，铺底和壁厚150mm，浇筑要求同电缆槽。6、电缆槽浇筑结束后，铺10#槽钢长81.62m。7、电缆槽卧底打眼机具为YT—7655型风锤，施工爆破用炮眼钻头为直径43mm一字型钻头。8、卧底每眼装药不大于一块，使用二级煤矿许用粉状乳化炸药，选用1-5段毫秒延期雷管，但毫秒电雷管最后一段延期时间不超过130毫秒，电雷管必须有编号。起爆使用MFB-100/200型发爆器，联线方式为串联。9、炮眼深度小于0.6米时，炮眼封泥必须封满。三、安全要求1、使用风镐施工时，风镐与管子连接处用“U”型卡插实。2放炮警戒距离100m，放炮前应将水仓内施工人员撤到警戒以外，拉好警戒网，挂好警戒牌，严格执行“一炮三检，三人连锁”制度，放炮警戒共3处，应由班长亲自设置和解除警戒（具体位置见放炮警戒示意图）。装药前，班长安排警戒人员设好警戒，警戒范围内严禁有人；装药后，班长再对各个警戒点进行确认无误后方可放炮；放炮前，放炮员要吹哨鸣音。3、浇注电缆槽要上尺、上线，严格按设计要求施工。4、浇灌材料在地面按比例搅拌好后，用胶带车运到泵房变电所进行浇筑，浇筑等级强度为C20，边浇筑边用风动振动棒进行振动。5、未提事项仍按《中央变电所泵房及管子道施工措施》、《中央变电所泵房管子道施工组织设计》要求执行。-4-江苏省矿业工程有限公司准格尔项目部安全技术措施-5-江苏省矿业工程有限公司准格尔项目部安全技术措施3、使用耙装机出电缆槽矸子时，在机尾打两根地锚，底座前方用Φ180mm圆木打上戗柱。耙装机司机必须持证上岗。耙装机运行时绳道内严禁有人。-6-
