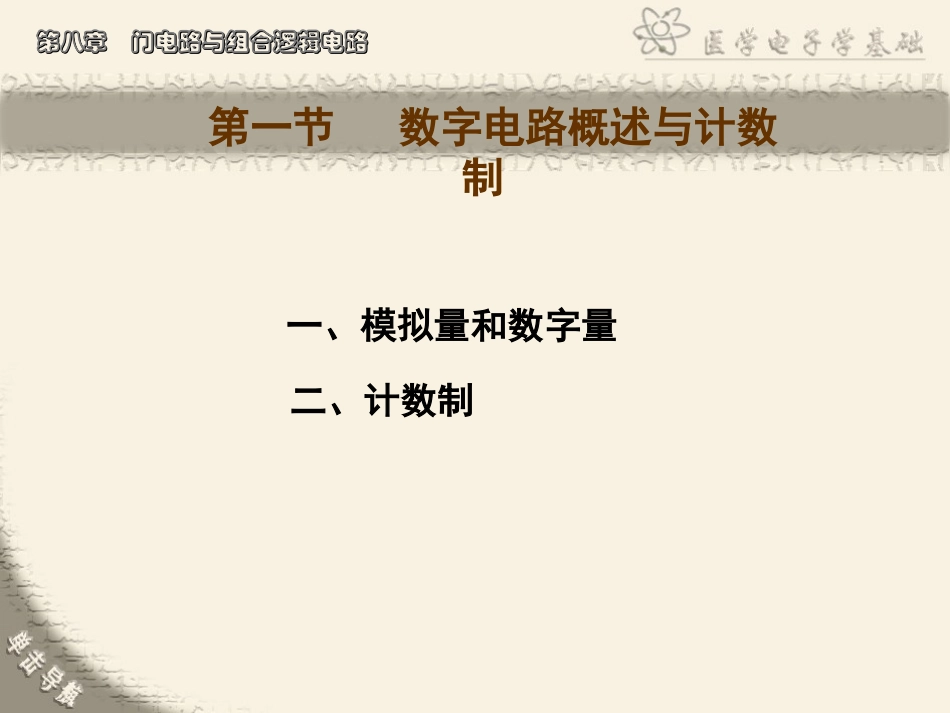

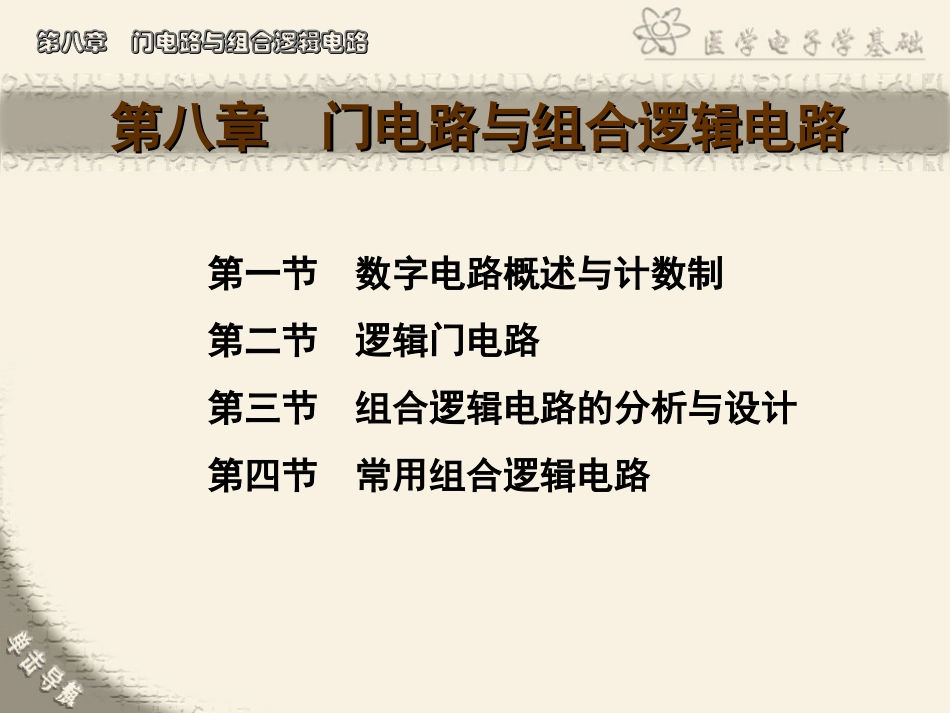

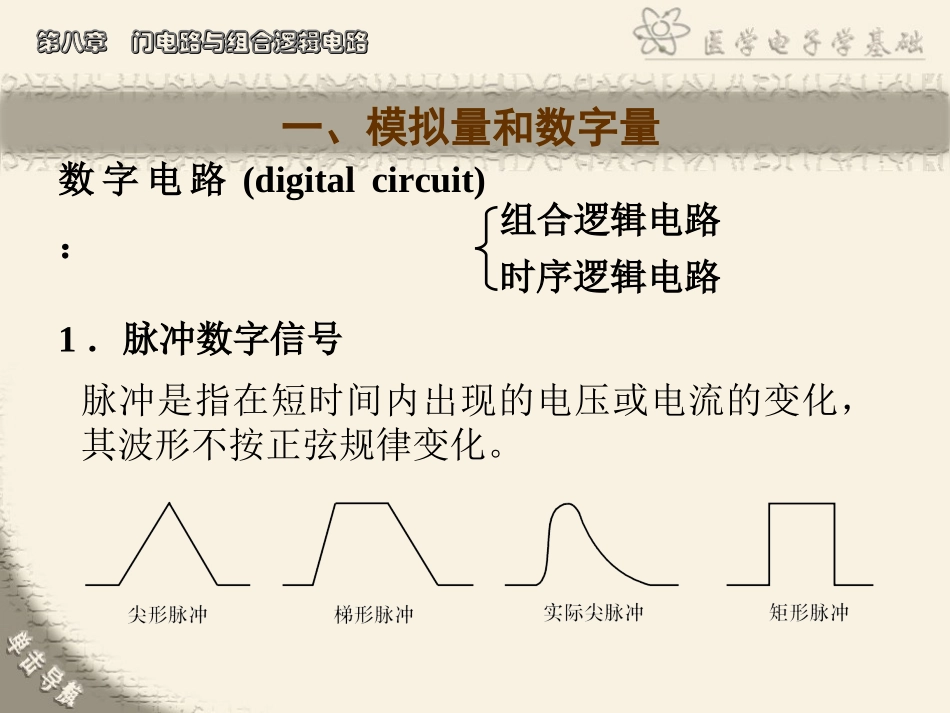

第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路第一节数字电路概述与计数制第二节逻辑门电路第三节组合逻辑电路的分析与设计第八章门电路与第八章门电路与组合逻辑电路组合逻辑电路第四节常用组合逻辑电路第一节数字电路概述与计数制一、模拟量和数字量二、计数制第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路一、模拟量和数字量1．脉冲数字信号数字电路(digitalcircuit)：组合逻辑电路时序逻辑电路脉冲是指在短时间内出现的电压或电流的变化，其波形不按正弦规律变化。第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路脉冲数字信号的参数脉冲幅度Um脉冲上升时间tr脉冲下降时间tf脉冲宽度tw周期T第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路2．典型的数字信号在同一种方波信号中，相对高的电位叫作高电平，反之为低电平矩形波信号第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路方波特点：强调相对高低电位，而非具体电位或电压的数值3.正逻辑和负逻辑正逻辑:高电平—为“1”低电平—为“0”方波特点：强调相对高低电位，而非具体电位或电压的数值第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路二、计数制1.十进制逢十进一和“权”2.二进制逢二进一和“权”43.2=4×101+3×100+2×10-1权:101(十位)100(个位)10-1(小数后1位)(1101)2=1×23+1×22+0×21+1×20权:2322212013基数例如例如第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路3.十进制二进制转换成十进制：按权展开十进制转换成二进制：①整数部分转换②小数部分转换(1101)2=1×23+1×22+0×21+1×20权:2322212013例如第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路例如14.605①整数部分转换：除2取余，直至0十进制转换成二进制1427232120∴14=(1110)2K3K2K1K0余0余1余1余1注意：先得的余数为低位；后得的为高位第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路例如14.605十进制转换成二进制注意：先得的整数为高位，后得的为低位②小数部分：乘2取整，直至达精确的位数0.6051.2100.420K-3=0K-2=0K-1=12×2×2×0.840∴0.605≈(0.100)2得：14.605≈(1110.100)2第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路4.二-十进制BinaryCodedDecimal，BCD码BCD码：用四位二进制代码表示一位十进制数(0～9共十个数字）0000～1001可代表0～9又称8421码(权)1位十进制数举例：（84）10＝（1000，0100）8421BCD第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路第二节逻辑门电路一、基本逻辑门电路二、集成逻辑门电路第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路逻辑门电路：能够实现逻辑关系，逻辑关系是指某事物的条件与结果的关系。1．与逻辑和与门电路ABY+-“1”—接通或灯亮;“0”—断开或灯灭与逻辑ANDlogic：只有当决定某一事情的条件全部具备之后，这件事才会发生。一、基本逻辑门电路第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路ABY000010100111与逻辑真值表N0123只有当A、B全为“1”，才有Y＝1；若A、B任一为0V,相应的二极管优先导通，钳制UY≈0.7V。010表达式：Y＝A·B&ABY与门电路第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路2．或逻辑和或门电路“1”—接通或灯亮;“0”—断开或灯灭或逻辑真值表ABY+-ABY000011101111N0123或逻辑（ORlogic）：当决定某一事情的几个条件中，只要有一个或一个以上条件具备，这件事就会发生。第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路或门电路表达式：Y＝A＋B01若A、B中任一为1,相应的二极管优先导通，钳制UY≈3.7V。1≥1ABY或逻辑真值表ABY000011101111N0123第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路3．非逻辑和非门电路“1”—接通或灯亮;“0”—断开或灯灭+-AY0110YA非逻辑真值表10N非逻辑（NOTlogic）：某一事情是否发生只取决于一个条件，而且结果是对该条件的否定；条件具备时事情不发生，条件不具备时事情才发生。第八章门电路与组合逻辑电路第八章门电路与组合逻辑电路非门电路0110YA...
