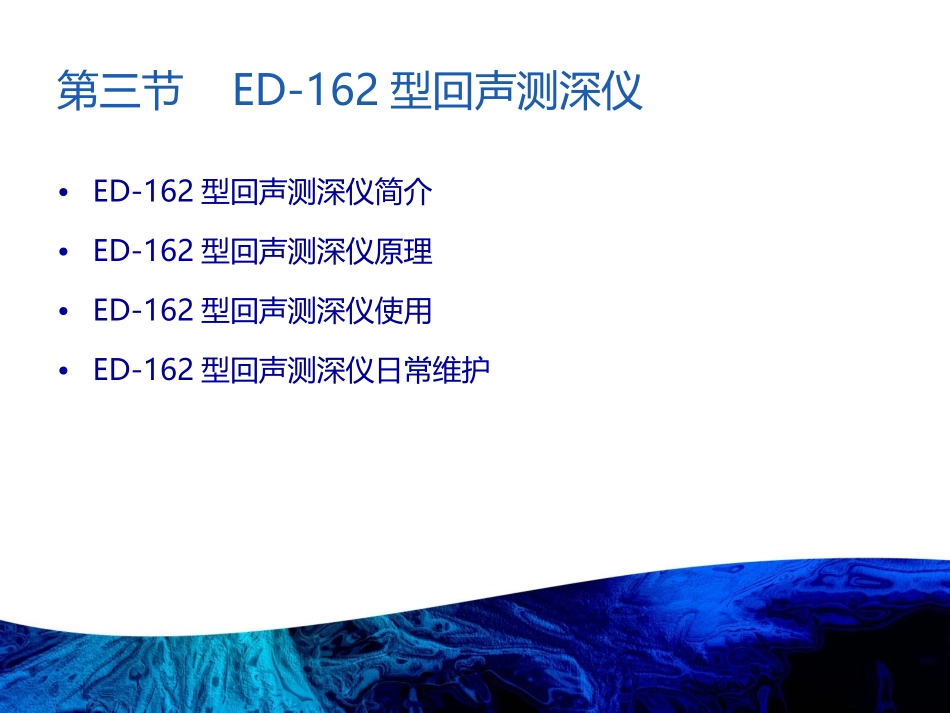

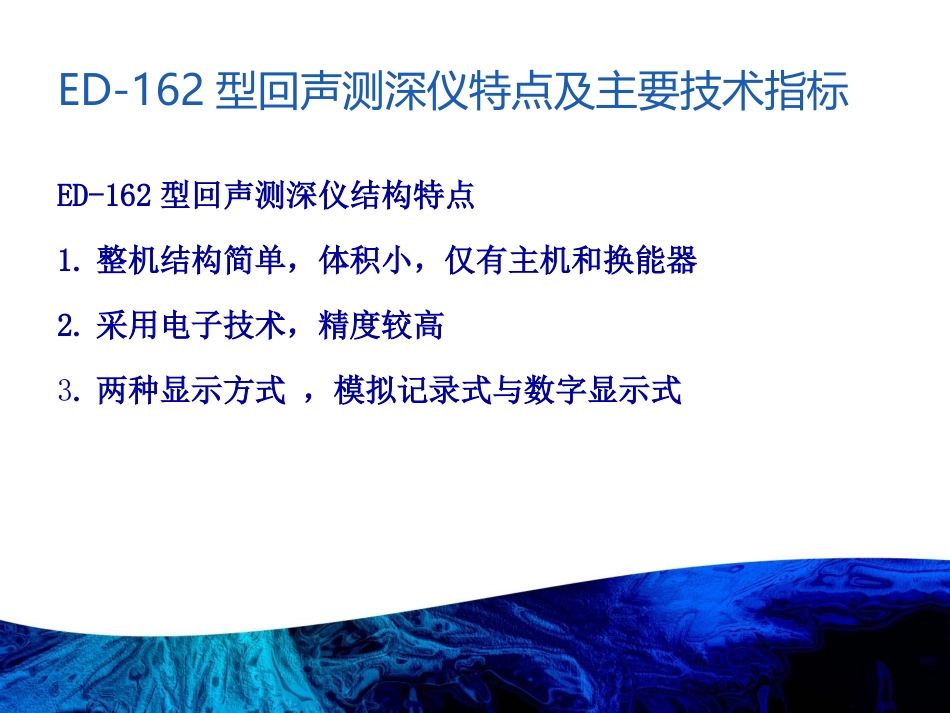

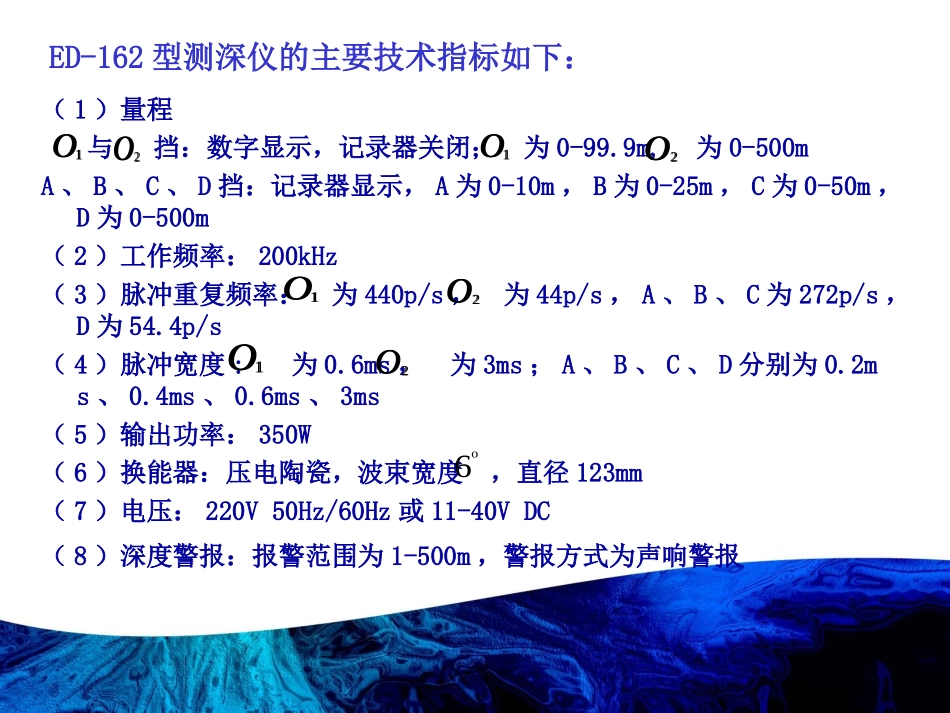

第三节ED-162型回声测深仪•ED-162型回声测深仪简介•ED-162型回声测深仪原理•ED-162型回声测深仪使用•ED-162型回声测深仪日常维护ED-162型回声测深仪特点及主要技术指标ED-162型回声测深仪结构特点1.整机结构简单，体积小，仅有主机和换能器2.采用电子技术，精度较高3.两种显示方式，模拟记录式与数字显示式（1）量程与挡：数字显示，记录器关闭；为0-99.9m,为0-500mA、B、C、D挡：记录器显示，A为0-10m，B为0-25m，C为0-50m，D为0-500m（2）工作频率：200kHz（3）脉冲重复频率：为440p/s，为44p/s，A、B、C为272p/s，D为54.4p/s（4）脉冲宽度:为0.6ms，为3ms；A、B、C、D分别为0.2ms、0.4ms、0.6ms、3ms（5）输出功率：350W（6）换能器：压电陶瓷，波束宽度，直径123mm（7）电压：220V50Hz/60Hz或11-40VDC（8）深度警报：报警范围为1-500m，警报方式为声响警报O1O2O1O2O1O2O1O26oED-162型测深仪的主要技术指标如下：O1O2O1O2O1O2O1O2ED-162型回声测深仪工作原理•1.ED-162型回声测深仪有发射触发器电路、主控制器等构成•2.工作原理•3.各主成的作用如触发电路，主控制器的作用•4.ED回声测深仪的整机框图ED-162型回声测深仪的各旋钮作用详细介绍各旋钮作用①电源/增益旋钮接通显示器电源并调节水深显示增益。②照明旋钮调节记录显示和面板照明度。③量程选择与记录器开关选择显示方式和显示方式的档次。④报警深度预置：使用数字键预置报警水深数据。⑤记录纸速度控钮在1.2～12m/min范围内调节记录纸平移动度。⑥时间增益控钮：抑制浅水回波的接收增益，并随水深的增加而逐渐增加。⑦定位标志按钮：在记录纸上标记读取的水深刻度位置。⑧深度报警开关：开关报警器。⑨零位线调节：调节记录零点。⑩电源选择开关：选择交流电源或直流电源。ED-162型回声测深仪使用方法•①接通显示器面板上的“电源与增益开关”，整机工作。•②根据需要调节“照明控钮”，使显示器照明合适。•③根据需要选择显示方式和量程，当选择O1或O2时（O1=0～99.9m，O2=0～500m）只有数字显示。当选择A、B、C、D档（A=0～10m，B=0～25m，C=0～50m，D=0～500m）时，有数字显示和记录显示。④适当调节电源与增益旋钮，使记录水深标志清晰而不出现多个水深标志。•⑤检查记录零点是否正确，若零点标志不在“0”刻度，应调整正确。•⑥根据需要选择记录纸速度。•⑦根据需要设置深度报警功能和深度报警数据。•⑧根据需要读取水深数据。日常维护•①做好日常显示器内部的清洁工作，去除灰尘与杂物，保持干燥。•②按说明书要求，定期对机械传动部件加注润滑油，保持传动机构良好润滑，减小机械磨损。•③船舶坞修时，应检查和清洁换能器工作面，不能用硬器敲打或刮伤换能器工作面，不得在换能器工作面涂油漆。•④记录笔经长期使用，金属丝有可能因磨损而不能与记录纸保持良好接触，应及时检查并予以更换。检查方法是揿下定位标志按钮，观察定位标志线是否平直和连续，若发现定位标志线不平直或出现断续，则可将金属丝拉出一段距离（约10mm），并调整记录笔与记录纸的夹角，一般调到45°～60°为宜。•⑤按要求检查馈电刷与馈电导板之间是否保持良好接触，若接触不良，会导致水深记录标志不连续，尤其浅水或信号弱时。因此，必须定期检查和维护。检查和维护的方法是用手向下转动传动皮带，检查记录笔与记录纸接触时，馈电刷的大多数金属丝应与馈电导板相接触，若只有少数金属丝接触，则必须调整或更换馈电刷。更换馈电刷时，应先将金属丝捆扎在一起，然后用钳子小心地将金属丝线弯曲，直到大多数金属丝都能与馈电导板相接触为止。第四节GDS101型回声测深仪•GDS101型回声测深仪特点•GDS101型回声仪测深仪的主要技术参数•GDS101型回声测深仪整机组成框图及工作原理•GDS101型回声测深仪使用与维护GDS101型回声仪特点•采用先进的数字处理技术•显示器可连续提供回波图像•保存24h的导航数据•可通过串口向外输出深度信号•可连续工作两种频率GDS101型回声仪测深仪•GDS101型回声仪主要有导航仪计程仪打印机计算机等构成GDS101型回声仪测深仪工作原理•主机产生发射脉冲，接受处理回拨脉冲，并在显示器上显...
