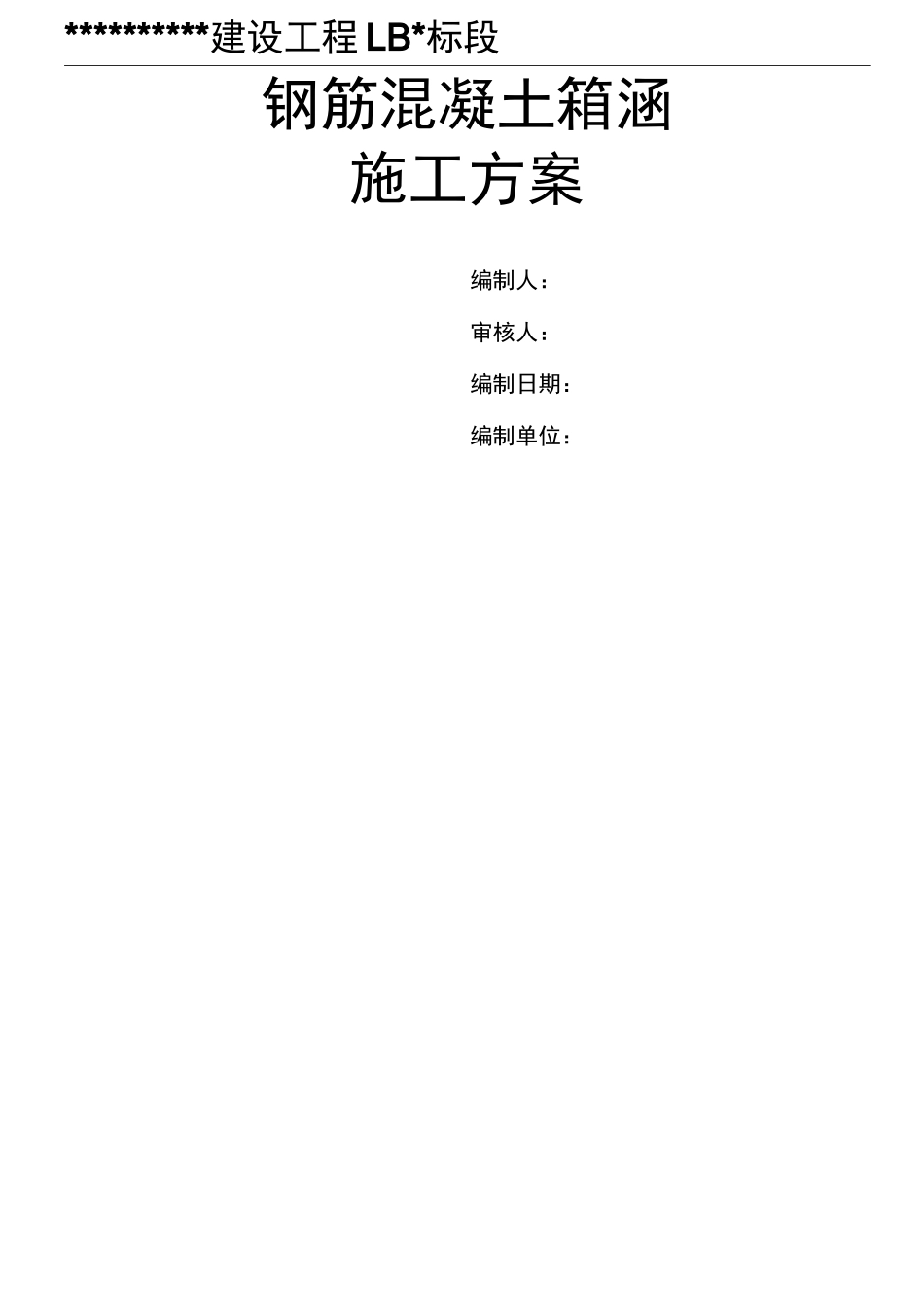

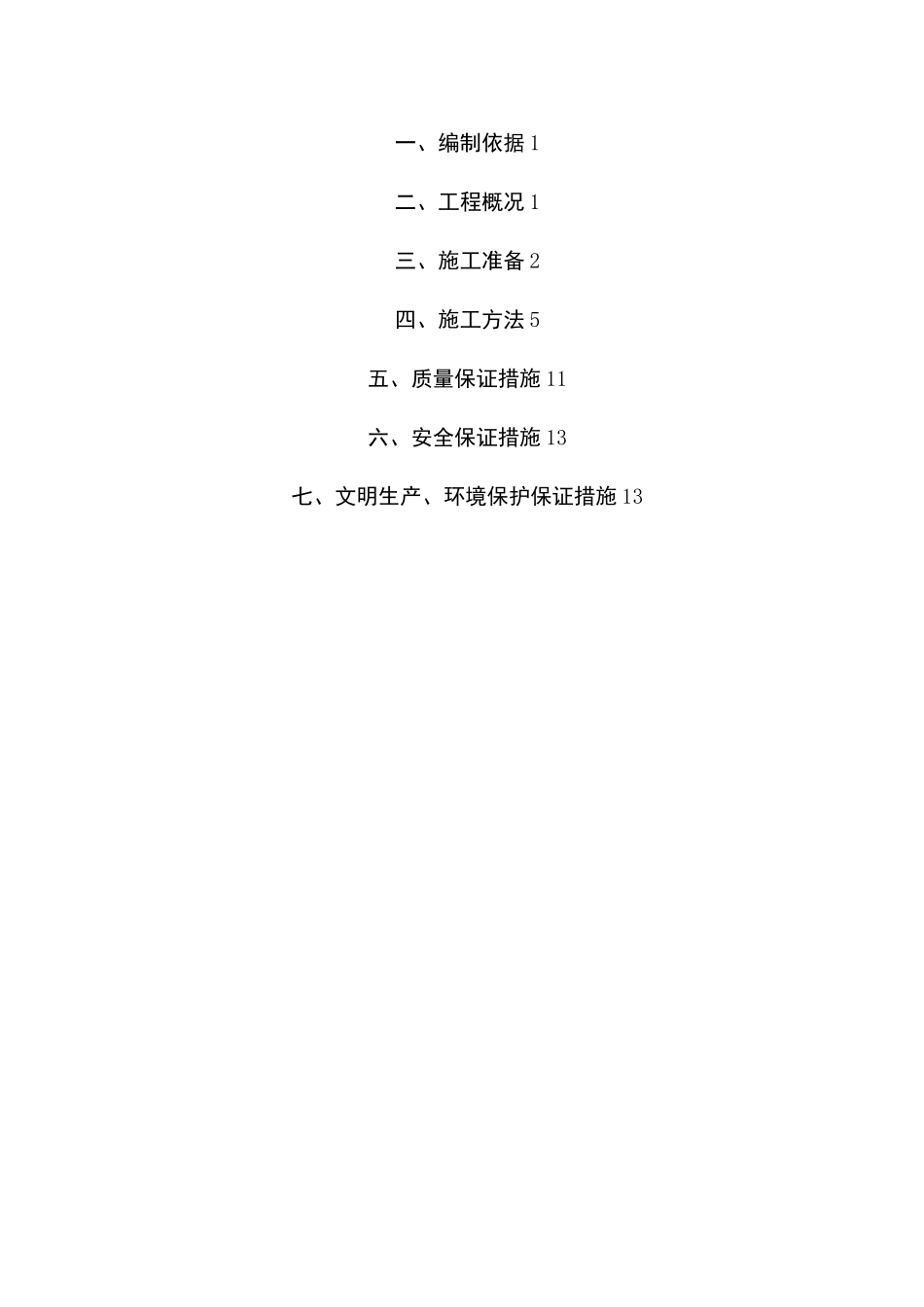

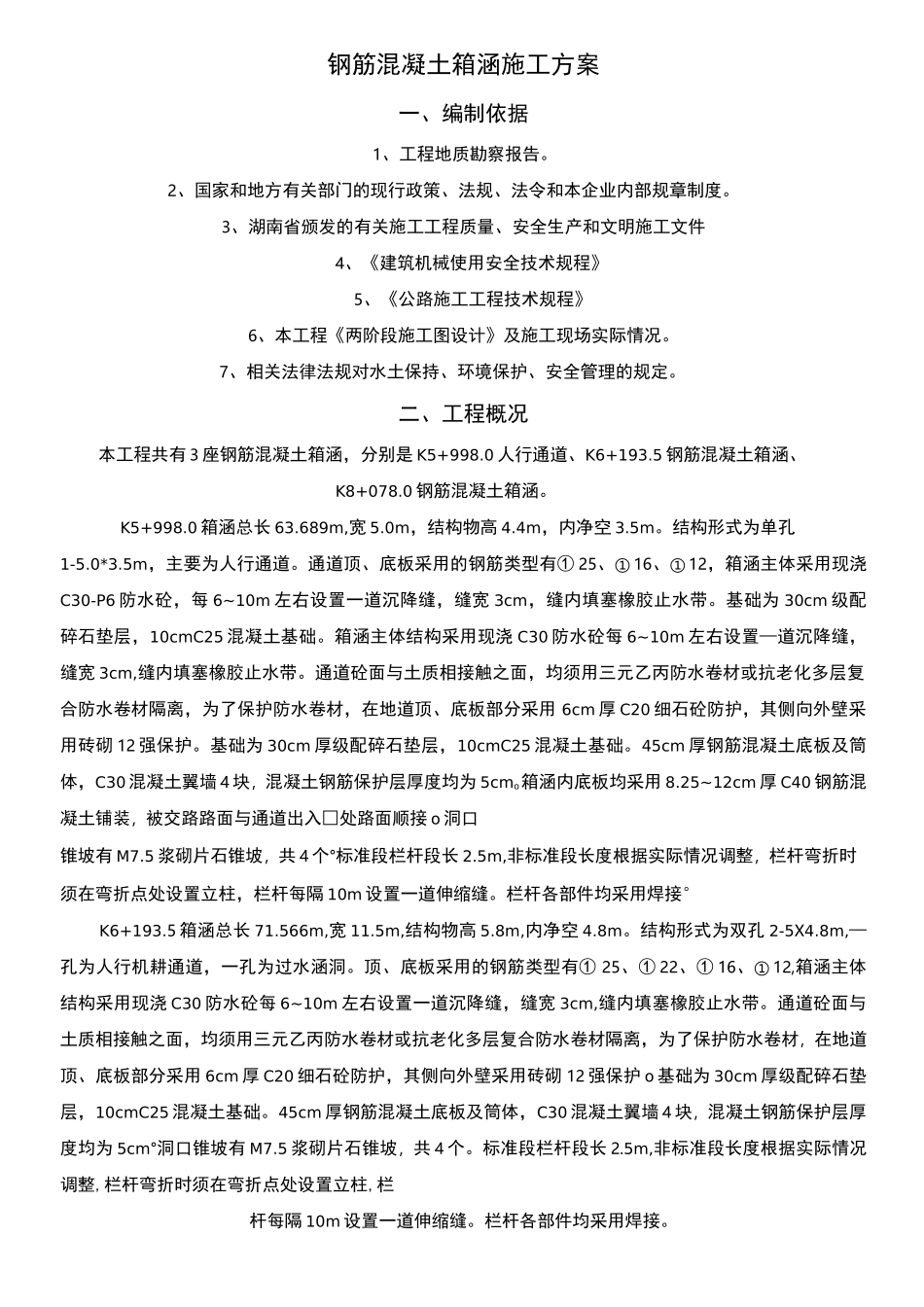

**********建设工程LB*标段钢筋混凝土箱涵施工方案编制人：审核人：编制日期：编制单位：一、编制依据1二、工程概况1三、施工准备2四、施工方法5五、质量保证措施11六、安全保证措施13七、文明生产、环境保护保证措施13钢筋混凝土箱涵施工方案一、编制依据1、工程地质勘察报告。2、国家和地方有关部门的现行政策、法规、法令和本企业内部规章制度。3、湖南省颁发的有关施工工程质量、安全生产和文明施工文件4、《建筑机械使用安全技术规程》5、《公路施工工程技术规程》6、本工程《两阶段施工图设计》及施工现场实际情况。7、相关法律法规对水土保持、环境保护、安全管理的规定。二、工程概况本工程共有3座钢筋混凝土箱涵，分别是K5+998.0人行通道、K6+193.5钢筋混凝土箱涵、K8+078.0钢筋混凝土箱涵。K5+998.0箱涵总长63.689m,宽5.0m，结构物高4.4m，内净空3.5m。结构形式为单孔1-5.0*3.5m，主要为人行通道。通道顶、底板采用的钢筋类型有①25、①16、①12，箱涵主体采用现浇C30-P6防水砼，每6~10m左右设置一道沉降缝，缝宽3cm，缝内填塞橡胶止水带。基础为30cm级配碎石垫层，10cmC25混凝土基础。箱涵主体结构采用现浇C30防水砼每6~10m左右设置—道沉降缝，缝宽3cm,缝内填塞橡胶止水带。通道砼面与土质相接触之面，均须用三元乙丙防水卷材或抗老化多层复合防水卷材隔离，为了保护防水卷材，在地道顶、底板部分采用6cm厚C20细石砼防护，其侧向外壁采用砖砌12强保护。基础为30cm厚级配碎石垫层，10cmC25混凝土基础。45cm厚钢筋混凝土底板及筒体，C30混凝土翼墙4块，混凝土钢筋保护层厚度均为5cmo箱涵内底板均采用8.25~12cm厚C40钢筋混凝土铺装，被交路路面与通道出入□处路面顺接o洞口锥坡有M7.5浆砌片石锥坡，共4个°标准段栏杆段长2.5m,非标准段长度根据实际情况调整，栏杆弯折时须在弯折点处设置立柱，栏杆每隔10m设置一道伸缩缝。栏杆各部件均采用焊接°K6+193.5箱涵总长71.566m,宽11.5m,结构物高5.8m,内净空4.8m。结构形式为双孔2-5X4.8m,—孔为人行机耕通道，一孔为过水涵洞。顶、底板采用的钢筋类型有①25、①22、①16、①12,箱涵主体结构采用现浇C30防水砼每6~10m左右设置一道沉降缝，缝宽3cm,缝内填塞橡胶止水带。通道砼面与土质相接触之面，均须用三元乙丙防水卷材或抗老化多层复合防水卷材隔离，为了保护防水卷材，在地道顶、底板部分采用6cm厚C20细石砼防护，其侧向外壁采用砖砌12强保护o基础为30cm厚级配碎石垫层，10cmC25混凝土基础。45cm厚钢筋混凝土底板及筒体，C30混凝土翼墙4块，混凝土钢筋保护层厚度均为5cm°洞口锥坡有M7.5浆砌片石锥坡，共4个。标准段栏杆段长2.5m,非标准段长度根据实际情况调整,栏杆弯折时须在弯折点处设置立柱,栏杆每隔10m设置一道伸缩缝。栏杆各部件均采用焊接。K7+078箱涵总长55.541m,宽5.9m,结构物高4.4m,内净空3.5m。结构形式为双孔1-5x3.5m,主要为人行机耕通道。顶、底板采用的钢筋类型有①25、①22、①16、①12，箱涵主体结构采用现浇C30防水砼每6~10m左右设置一道沉降缝，缝宽3cm，缝内填塞橡胶止水带。通道砼面与土质相接触之面,均须用三元乙丙防水卷材或抗老化多层复合防水卷材隔离,为了保护防水卷材,在地道顶、底板部分采用6cm厚C20细石砼防护，其侧向外壁采用砖砌12强保护。基础为30cm厚级配碎石垫层，10cmC25混凝土基础。45cm厚钢筋混凝土底板及筒体，C30混凝土翼墙4块，混凝土钢筋保护层厚度均为5cmo洞□锥坡有M7.5浆砌片石锥坡，共4个。标准段栏杆段长2.5m,非标准段长度根据实际情况调整，栏杆弯折时须在弯折点处设置立柱，栏杆每隔10m设置一道伸缩缝。栏杆各部件均采用焊接。三、施工准备1、现场了解情况：施工前认真学习图纸,并进行现场调查,熟悉施工现场情况,弄清通道及箱涵的走向和现场的情况。接受甲方、设计和监理指定的测量标点和控制标点，做好施测数据的计算整理,绘制测量放线方案图,通道及箱涵中线和分段放线的控制点布设方案o校对各箱涵设计中线、水准点。2、测量放线使用的仪器和工具：测量放线使用的仪器主要是经过标定的全站仪和水准仪。测量放线使用的工具主要有50米钢尺、花杆、测钎、铝合金塔尺等。3、箱涵施...
