proe绘制草图VIP免费

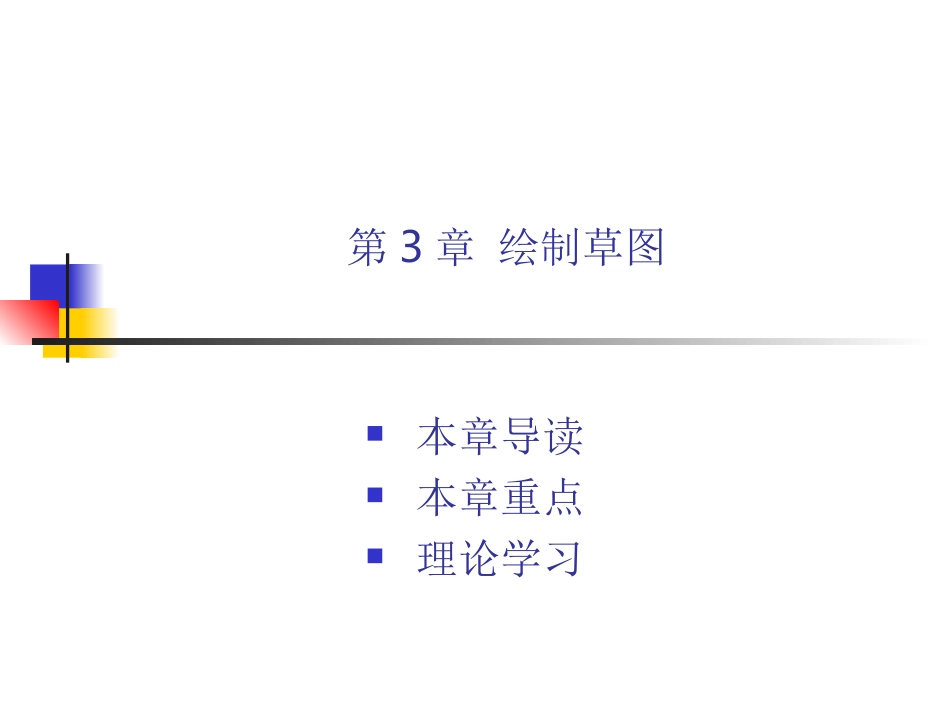

proe绘制草图_第1页
1/25

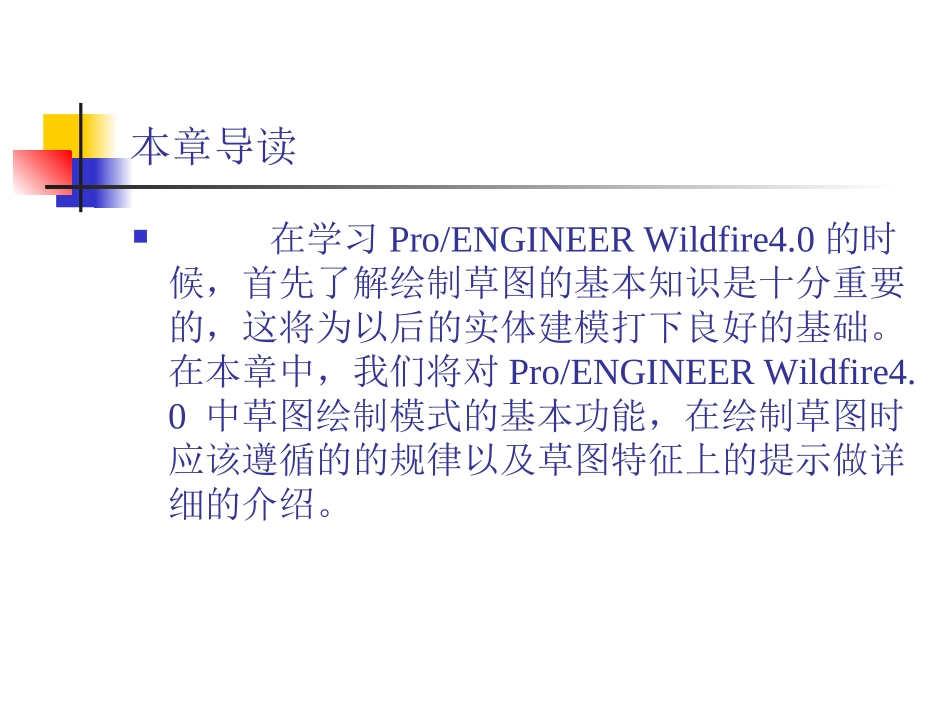

proe绘制草图_第2页
2/25

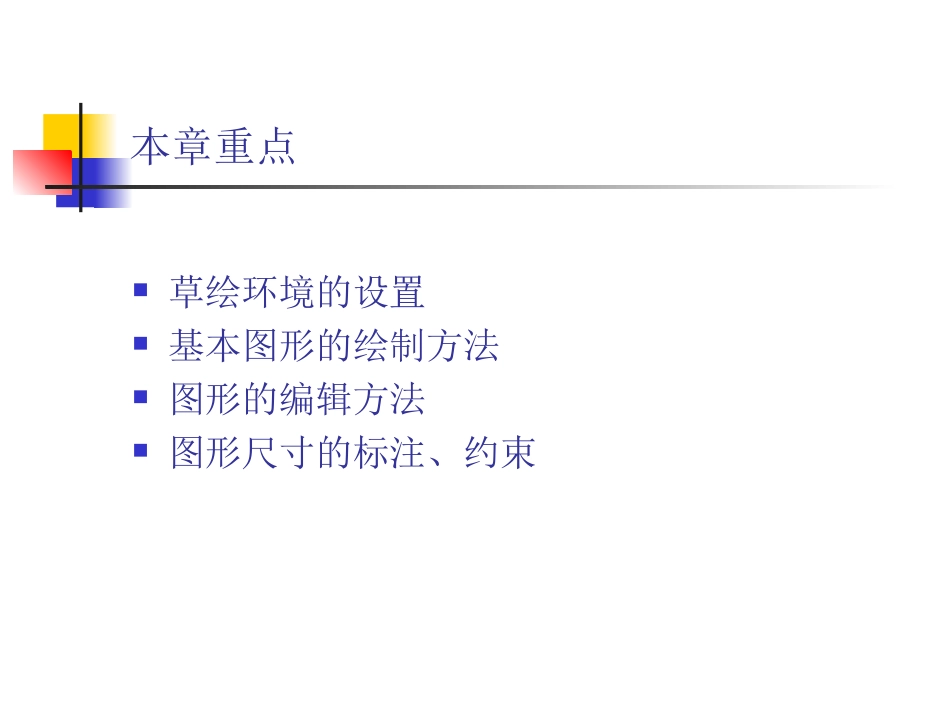

proe绘制草图_第3页
3/25
第3章绘制草图本章导读本章重点理论学习本章导读在学习Pro/ENGINEERWildfire4.0的时候,首先了解绘制草图的基本知识是十分重要的,这将为以后的实体建模打下良好的基础。在本章中,我们将对Pro/ENGINEERWildfire4.0中草图绘制模式的基本功能,在绘制草图时应该遵循的的规律以及草图特征上的提示做详细的介绍。本章重点草绘环境的设置基本图形的绘制方法图形的编辑方法图形尺寸的标注、约束3.1草绘环境草绘是Pro/ENGINEERWildfire4.0设计过程的一项基本技巧。草绘截面可以作为单独对象创建,也可以在创建特征过程当中创建。下面列出草绘中经常用到一些术语。图元、约束、参数、参照图元、弱尺寸、弱约束、强尺寸、强约束。3.1草绘环境设置草绘环境:在菜单栏中选取“草绘”|“选项”命令,会弹出图3.1所示“草绘器优先选项”对话框,用户可以设置草绘的环境。图3.1“草绘器优先选项”对话框3.1草绘环境设置草绘器颜色:选择“视图”|“显示设置”|“系统颜色”命令可以打开如图3.2所示的“系统颜色”对话框,通过该对话框可以修改各种颜色.3.2“系统颜色”对话框3.2草图绘制在Pro/ENGINEERWildfire4.0中,用户可以绘制各种几何线,以及对齐中心、指示对称与协助尺寸布置用的草绘中心线等。草图的绘制包括有绘制直线、中心线、切线、矩形、圆、圆弧、样条曲线、圆角、点、坐标系、文本、调色板。3.3草图编辑绘制图元的命令只能绘制一些简单的基本图形,要想获得理想的复杂截面图形,就需借助草图编辑命令对基本图元对象进行位置、形状的调整。草图的编辑包括有镜像、缩放、旋转、修改、撤销、重做、修剪。3.3草图编辑1.镜像镜像是以某一中心线为基准对称图形。“草绘”工具栏中按钮,以及主菜单“编辑”|“镜像”选项专门用于镜像一个已经存在的图形。如图3.3所示。镜像图元中心线3.3(a)选择镜像图元3.3(b)镜像结果3.3草图编辑2.缩放和旋转“旋转”就是将所绘制的图形以某点为旋转中心旋转一个角度,“缩放”是对所选取得图元进行比例缩放。如图3.4所示。旋转按钮平移按钮缩放按钮图3.4缩放、旋转图元3.3草图编辑3修改完成草图的绘制后,通常需要对其进行修改,以得到用户需要的正确的尺寸,“草绘”工具栏中按钮以及主菜单中“编辑”|“修改”选项,就是用来进行图元的修改的。如图所示。单击尺寸值3.5修改单个尺寸3.3草图编辑输入尺寸值3.6修改多个尺寸3.7双击修改尺寸3.3草图编辑4.撤销与重做1.撤销在绘制草图时,当用户发现之前的步奏有问题需要返回去操作时,可以单击工具栏按钮或者直接按快捷键“Ctrl+Z”,或者依次点击主菜单“编辑”|“撤销XX”选项,其中的XX为上一步操作的具体名称。2.重做在绘制草图时,需要恢复上一步撤销的操作时,可以单击工具栏按钮或者直接按快捷键“Ctrl+Y”,或者依次点击主菜单“编辑”|“重做XX”选项,其中的XX为上一步撤销操作的具体名称。3.3草图编辑5修剪1.删除2.剪切或延伸3.分割3.4草图标注在Pro/ENGINEERWildfire4.0中,草图尺寸有两种,分别为弱尺寸与强尺寸。草绘器确保在截面创建的任何阶段都已充分约束与标注该截面。当草绘某个截面时,系统会自动标注几何,这些尺寸被称为弱尺寸,因为系统再创建或删除它们的时候并不予以警告。弱尺寸显示为灰色。当用户添加自己自己的尺寸来创建所需的标注形式时,这种用户尺寸被认为是强尺寸。添加强尺寸时系统会自动删除不必要的弱尺寸和约束。在绘图窗口中,系统会高亮显示用户定义的尺寸。3.4草图标注1线性标注2.中键单击该位置1.选取该直线1.选取点与直线2.中键单击该位置3.8线段长度3.9点到线的距离3.4草图标注1.选择两直线2.中键单击该位置1.选择两点2.中键单击该位置3.10线到线的距离3.11点到点的距离3.4草图标注2圆和圆弧尺寸标注1.双击圆周2.中键单击该位置1.单击圆周2.中键单击该位置3.12标注直径3.13标注半径3.4草图标注1.单击直线2.单击中心线3.再次单击直线4.中键单击该位置3.14标注旋转剖面3.4草图标注1.选取圆周外侧两点2.中键单击该位置1.选取圆周内侧两点2.中键单击该位置3.15标注圆周之间竖直距离3.4草图标注1.选取圆周外侧两...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

proe绘制草图
