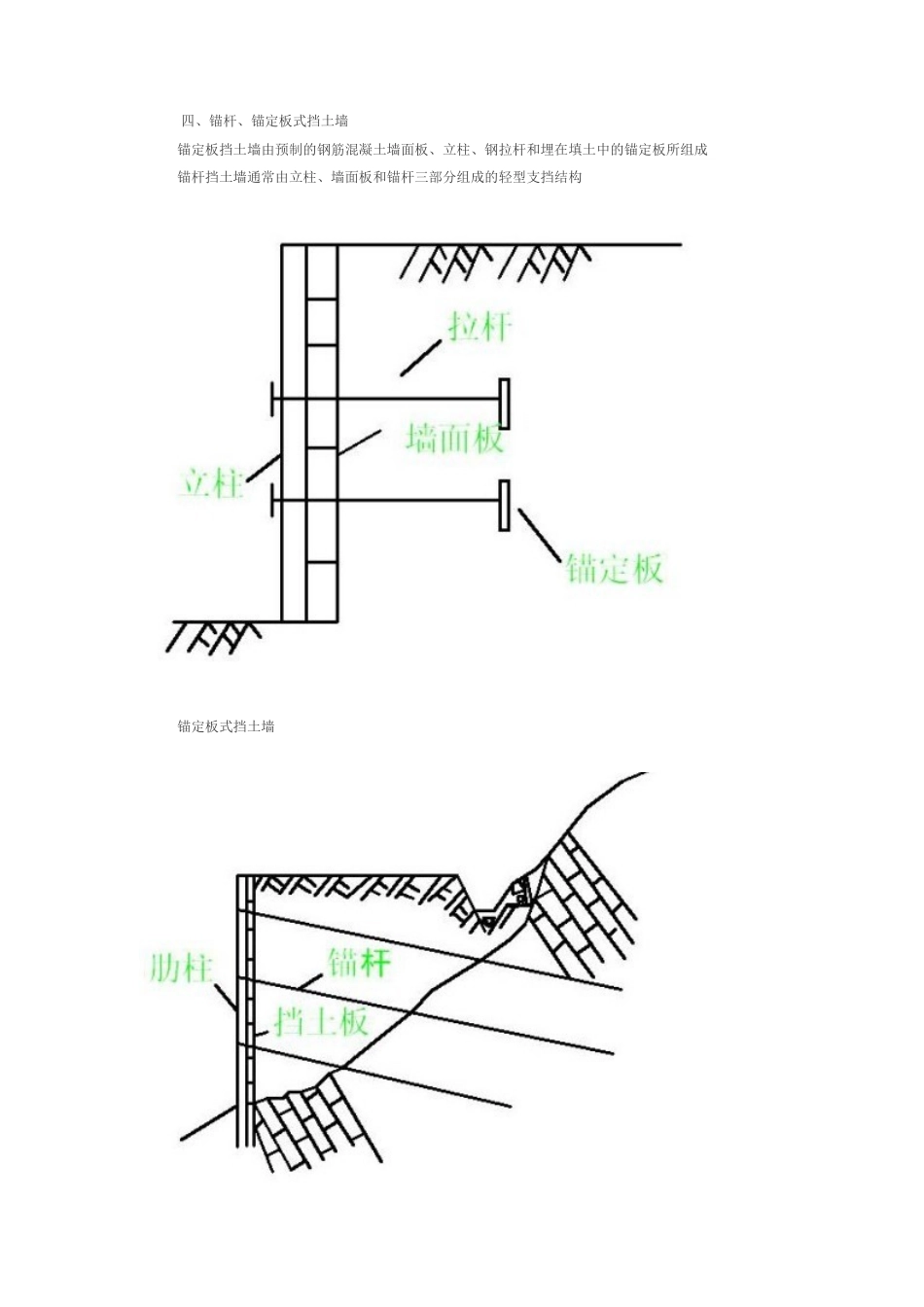

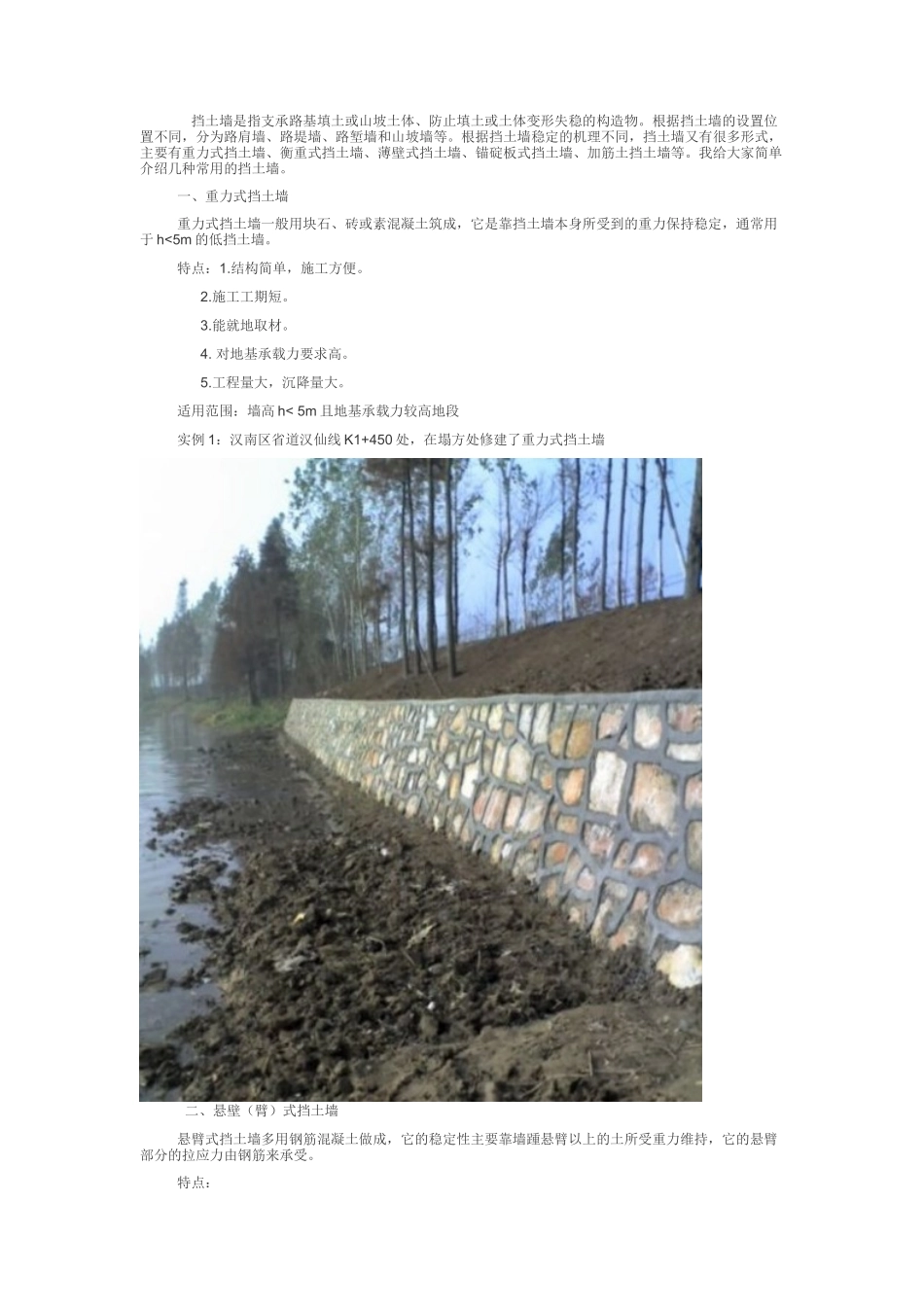

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。我给大家简单介绍几种常用的挡土墙。一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。特点：1.结构简单，施工方便。2.施工工期短。3.能就地取材。4.对地基承载力要求高。5.工程量大，沉降量大。适用范围：墙高h<5m且地基承载力较高地段实例1：汉南区省道汉仙线K1+450处，在塌方处修建了重力式挡土墙二、悬壁（臂）式挡土墙悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。特点：1.截面尺寸小。2.施工方便。3.对地基承载力要求不高。4.工作面较大。适用范围：地基土质差且墙高h>5m的重要工程。实例2:汉口江滩防水墙（三阳路—一元路）三、扶壁式挡土墙当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8~1.0h设置一道扶壁，称为扶壁式挡土墙。特点：1.工程量小2.对地基承载力要求不高。3.工艺较悬臂式复杂。适用范围：地质条件差且墙高h>10m的重要工程实例3:四、锚杆、锚定板式挡土墙锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构锚定板式挡土墙锚杆挡土墙特点：1.结构轻，柔性大。2.工程量少，造价低。3.施工工艺较复杂适用范围：适用于地基承载力较低的重要工程，墙高可达27m。五、加筋挡土墙加筋挡土墙由面板、拉筋组成。依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。?特点：1、结构轻，刚度大。2、设计、施工简单。?适用范围：加固河堤、围堰等?实例4格宾挡土墙优势和特点：传统的防护结构大多采用混凝土结构、浆砌石结构等，均为传统的刚性或半刚性结构在地震力以及地质因素作用、墙体后填土排水不畅、地基不均匀沉降、局部土坡失稳滑坡、挡土墙施工缝处抗剪强度不足、挡墙局部应力集中等诱因下，容易发生倾覆破坏、滑移破坏、折断破坏、淘刷破坏、地基变形等失稳隐患。生态石笼网防护技术实现了工程结构与周围生态环境的和谐统一，在水利堤防工程、水土保持工程及市政工程等领域中获得不断的成功。与传统防护结构相比，石笼网防护结构具有以下显著特点：(1)安全性。石笼网防护结构属于柔性结构。即变形结构。此结构会因为拉力因素的发挥而增加它对荷载的抵抗能力；能适应土层性质与土层结合，能很好的适应地基变形；能吸收来自外部的动荷载所产生的能量，具有很好的抗震性能以及抗冲击能力。(2)持久性。网状物因为氧化而产生的腐蚀是一个非常缓慢的过程，它不会比任何其它结构的老化作用来得严重。再加上高品质的10％Al+Zn合金保护及涂上一层优化树脂膜，更增加了持久性。(3)生态性。石笼网防护结构具有天然的透水性，不会隔断生态环境的循环系统，可以导入自然生态环境，结构内可以由里而外的产生植生层，由于植物根系对土壤的加筋作用，因而提高了结构的安全性和耐久性，真正做到结构与周围环境的和谐统一。(4)透水性。石笼网防护结构安装后、护垫后的水头不会增加。同时能够保证天然水体与地下水的自然交换，进一步加强了环保效果，具有自然透水性。(5)整体性。石笼网防护结构由独立的单元构成，但同时每个相邻单元间都由钢丝绞合，所以还具有很好的整体性。(6)经济性。石笼网防护结构填充料为碎石或卵石，成本较低。不需要排水系统。使用寿命长，且基本无需维护。
