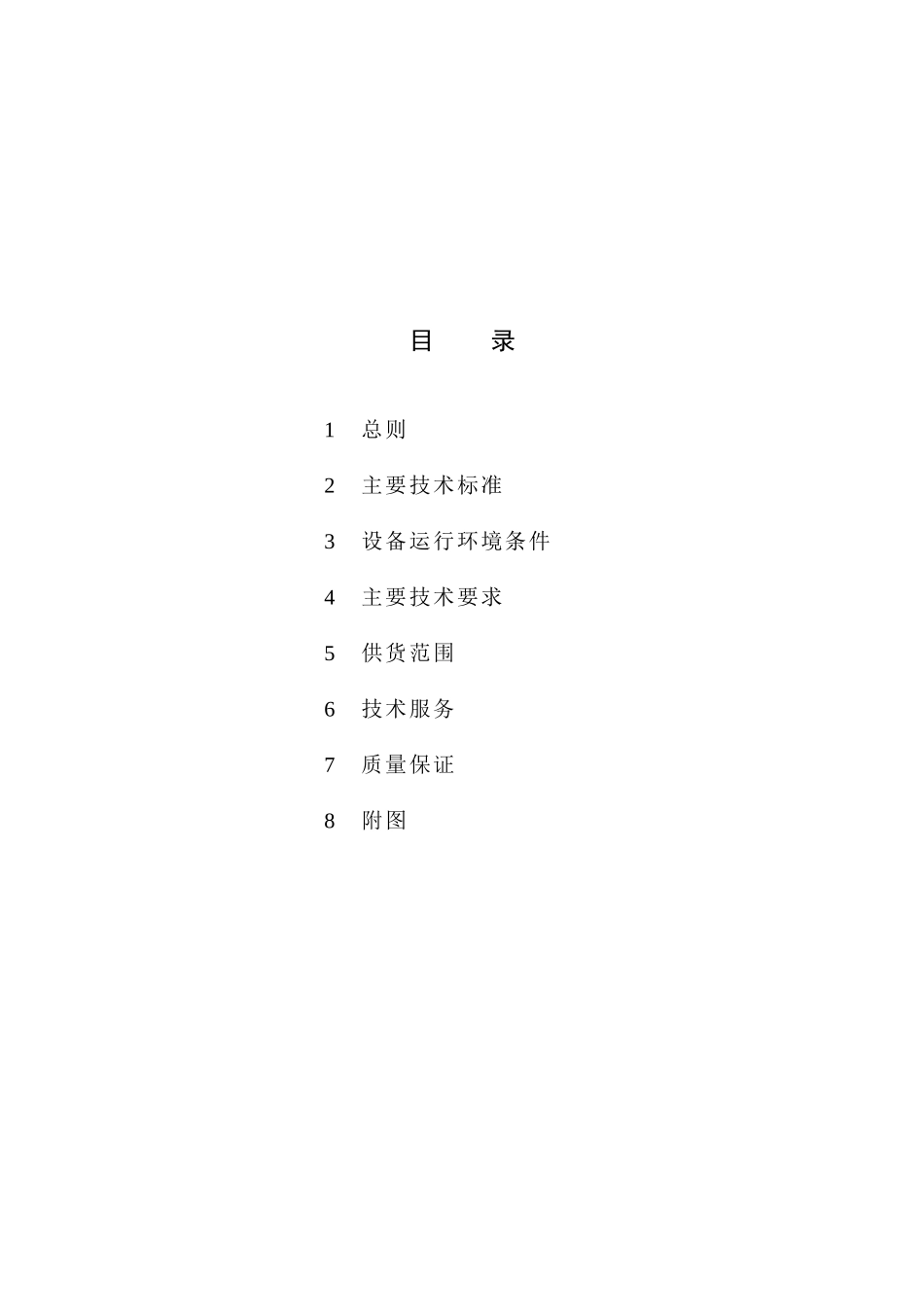

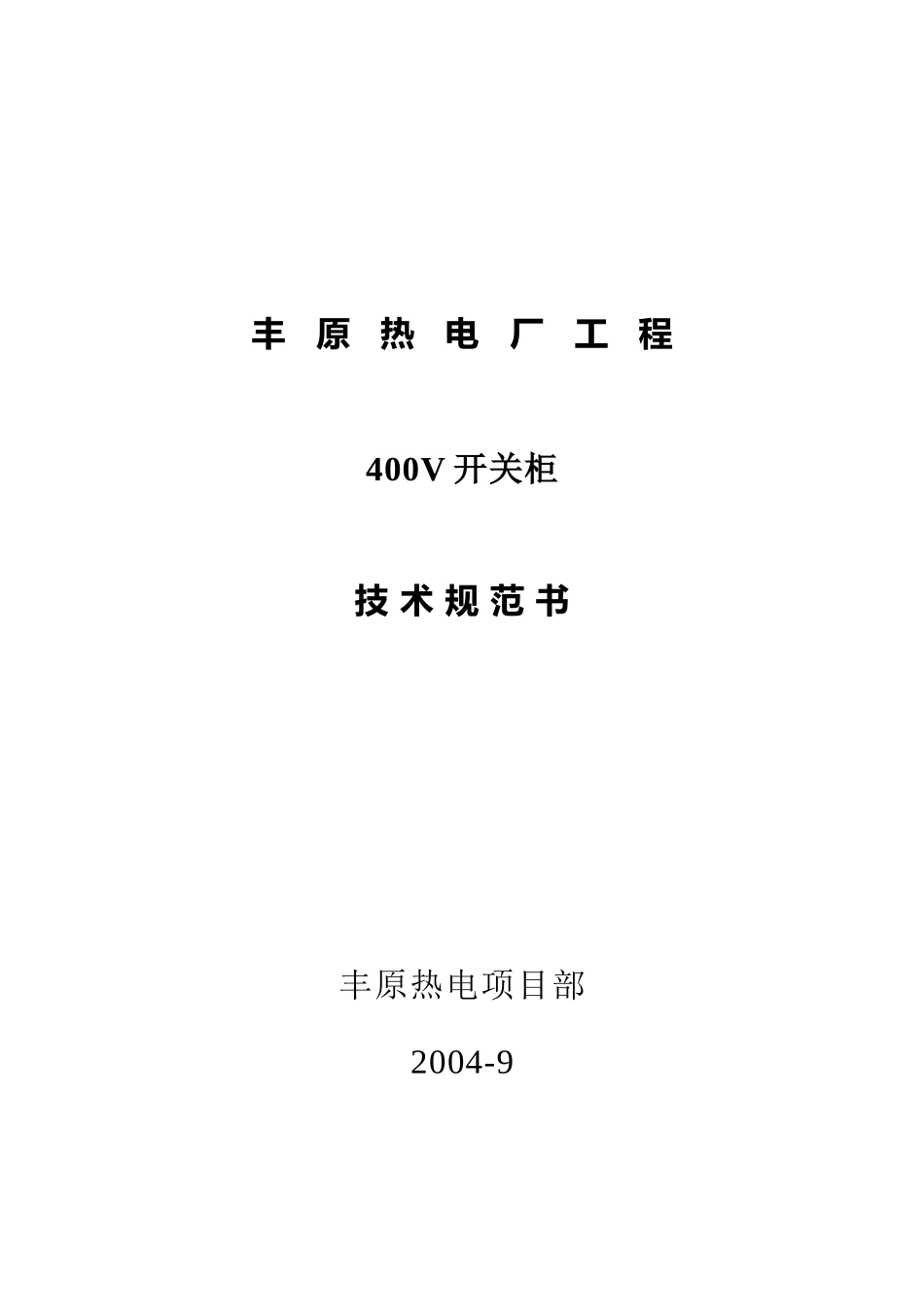

丰原热电厂工程400V开关柜技术规范书丰原热电项目部2004-9目录1总则2主要技术标准3设备运行环境条件4主要技术要求5供货范围6技术服务7质量保证8附图1总则1.1本规范书的使用范围仅限于丰原热电厂工程的低压开关柜的订货,它包括低压开关成套设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,供方应保证提供符合本规范书和有关工业标准的优质产品。1.3本规范书所使用的标准如遇与供方所执行的标准发生矛盾时,按较高标准执行。1.4如果供方未以书面形式对本规范书的条文提出异议，则需方认为供方提供的产品将完全满足本规范书的要求。如果有异议，不论多么微小，都应在其投标书中的专门章节中予以详细说明。15在签订合同之后,需方有权提出因规范标准和规程发生变化而产生的一些补充要求,根据具体情况由供、需双方共同商定。16本规范书为定货合同附件,与正文具有同等的法律效力。2主要技术标准IEC439-1《低压成套开关设备和控制设备》GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》3设备运行环境条件设备安装环境：户内电厂海拔高度：≤1000米室内最高气温：＋40℃室内最低气温：-5℃室内相对湿度：90%（25℃环境温度）基本地震烈度：6度4主要技术要求41主要技术参数：额定电压380VAC最高工作电压415VAC额定频率50HZ绝缘水平一分钟工频耐压2500V短时额定耐受电流40kA，3S（有效值）100kA（峰值）-1-系统接地方式中性点直接接地，三相五线制4.2结构要求：4.2.1开关柜柜体应采用型钢拼装而成，其框架和外壳应有足够的强度和刚度，除应满足内部元器件的安装要求外，还应能承受设备内外主电路短路时的电动力和热效应，同时也不应因设备搬运、吊装、运输等原因造成变形、损坏，设备安装后不会扭曲、摇晃。4.2.2开关柜内的母线区、电缆区和设备区之间应用金属隔板隔开。开关柜应为密闭式，以防止意外触电和事故扩大化。防护等级应不低于IP30。4.2.3开关柜的结构应能使断路器或其它电器设备正常操作及动作时产生的振动不会引起保护元件的误动作。4.2.4所有外接导线端子均应适用铜导线(指截面积)，外接导线端子的导电截面应与订货图中开关容量相适应。4.2.5开关柜内应同时设置中性点工作母线(N)和保护接地母线(PE)，并应贯穿开关柜全长。中性点工作母线的截面应不小于主母线的50%，保护接地母线的截面应不小于300mm2。PE线应在开关柜两端设置专用接地引线孔，并应设有明显的符号标志。4.2.6开关柜活动部件(如门)上的电气设备接地，应采用专用的保护软导线与柜内保护接地母线连接。4.2.7所有不带电的金属部件应有效地接到开关柜的保护接地母线上。4.2.9开关柜内母线均应为铜质，接头处应搪锡，螺栓连接时应在长期运行中保持不变的接触压力。母线上任一点及母线的支持结构应能承受与断路器开断电流大小相同的短路电流（40kA）引起的热效应和电动力。4.2.9开关柜与干式变成一列布置时，变压器低压侧母线、保护接地母线需与开关柜内的相应母线连接，为此供方应按设计图纸在柜的侧板上留好接口，并将柜体接口尺寸提供给变压器厂，其中侧板上留孔应采用绝缘隔板封闭，母线端部应搪锡，以便现场组装时连接。4210母线桥导体材质、截面应与开关柜主母线一致。母线桥应设专用的中性点工作母线，其两端应延伸至开关柜内与柜内中性点工作母线连接。4211开关柜的抽屉单元应按标准模数设计，尺寸相同的单元应能互换（二次回路相同）。4212抽出式开关柜的电缆室内，外接电缆的安装支架应为可拆卸式，其位置应与各单元小室引线端子对齐，并可以在引线端子下方适当位置进行调整。4213抽出式开关柜（GCS）的抽屉单元在柜上应有“工作位置”、“分离位置”和“试验位置”三种确定的位置，且每个位置均应有明显的标识。-2-4214抽出式开关柜的抽屉单元应有合适的导轨、止挡器和指示器，以使抽屉单元能容易的抽出和插入。在各位置应能精确定位和指示，以便于运行人员确认和操作。抽屉单元框架在任何位置均应通过开关柜框架可靠接地。4215抽屉单元的一次插...
