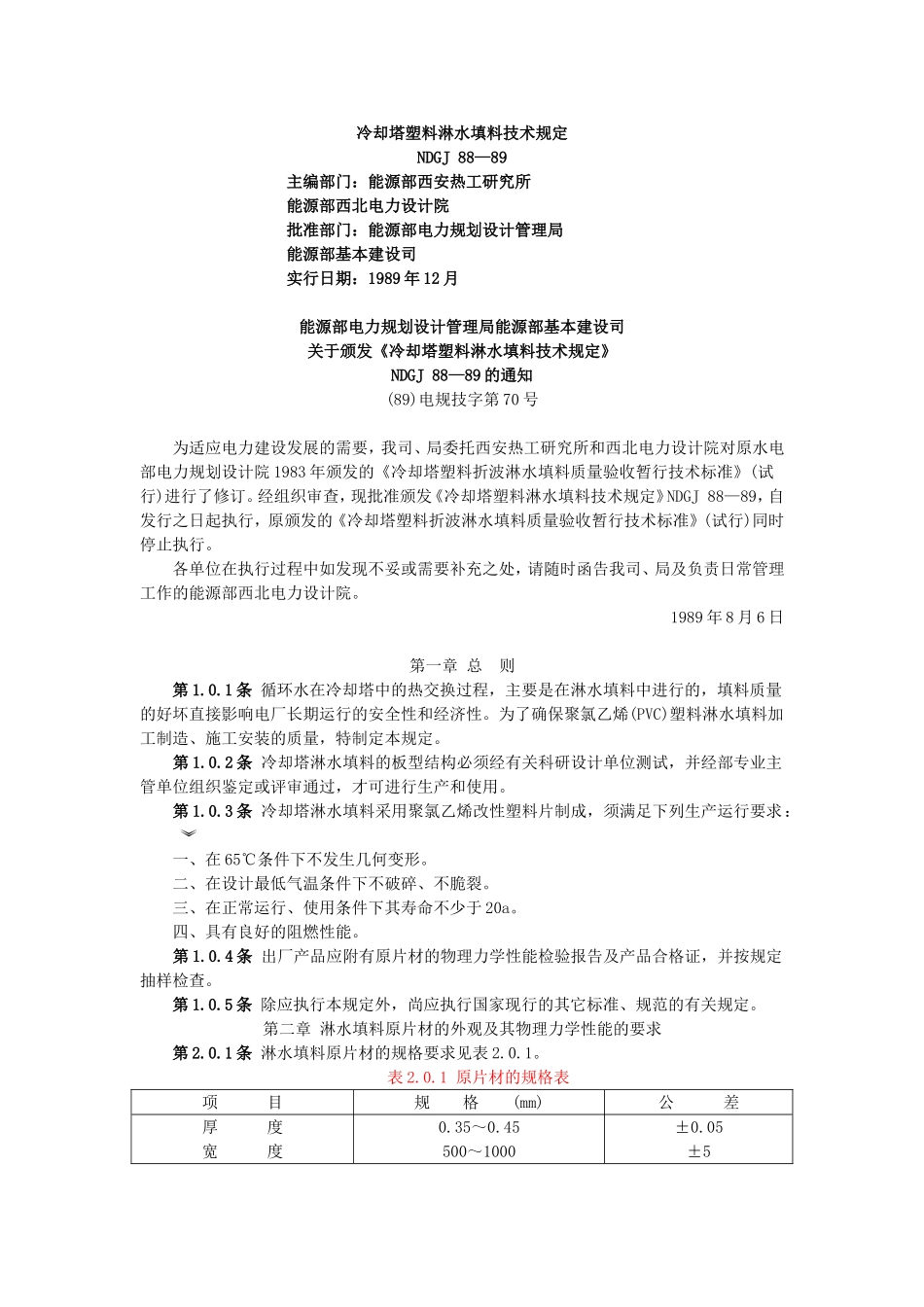

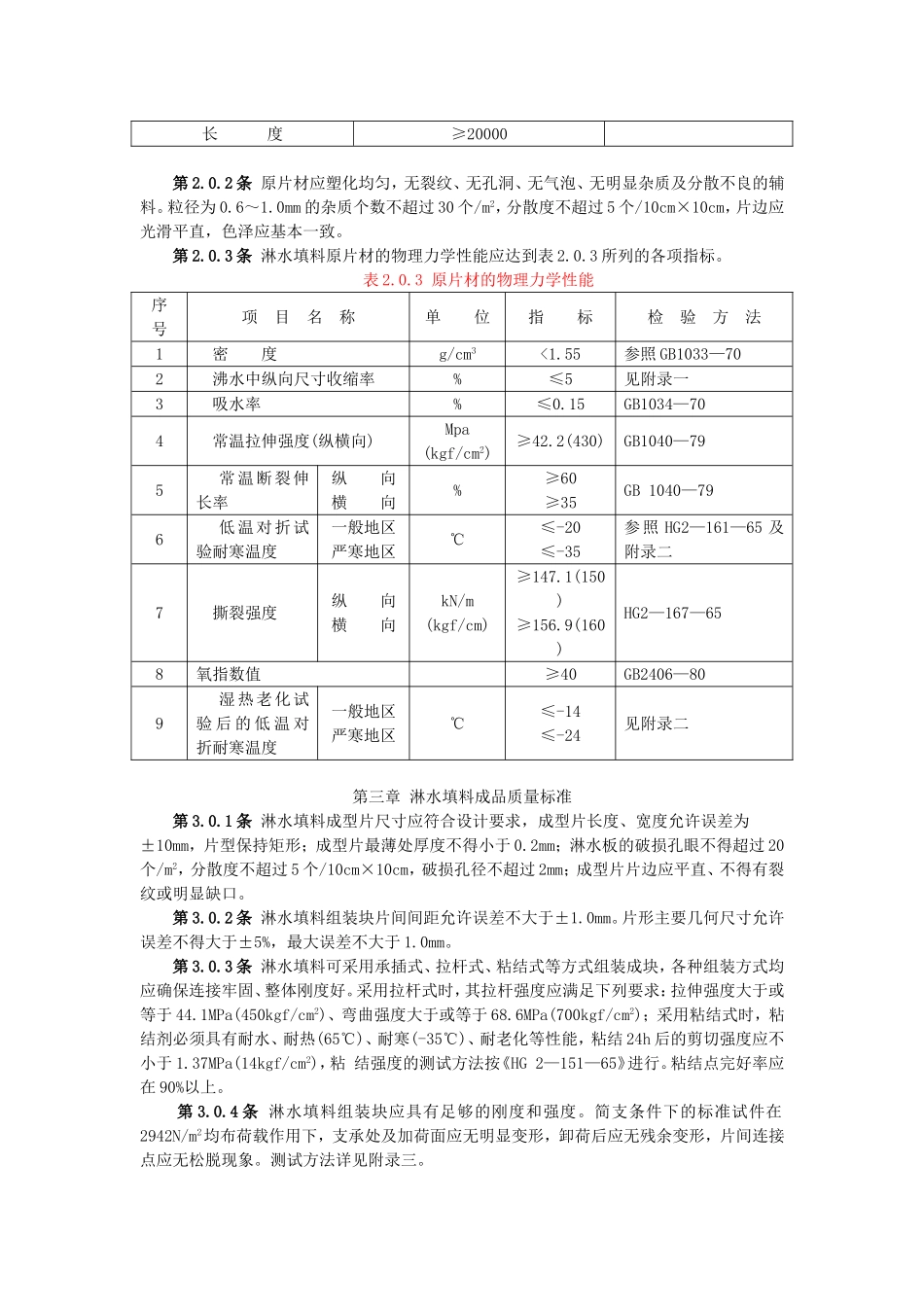

冷却塔塑料淋水填料技术规定NDGJ88—89主编部门：能源部西安热工研究所能源部西北电力设计院批准部门：能源部电力规划设计管理局能源部基本建设司实行日期：1989年12月能源部电力规划设计管理局能源部基本建设司关于颁发《冷却塔塑料淋水填料技术规定》NDGJ88—89的通知(89)电规技字第70号为适应电力建设发展的需要，我司、局委托西安热工研究所和西北电力设计院对原水电部电力规划设计院1983年颁发的《冷却塔塑料折波淋水填料质量验收暂行技术标准》(试行)进行了修订。经组织审查，现批准颁发《冷却塔塑料淋水填料技术规定》NDGJ88—89，自发行之日起执行，原颁发的《冷却塔塑料折波淋水填料质量验收暂行技术标准》(试行)同时停止执行。各单位在执行过程中如发现不妥或需要补充之处，请随时函告我司、局及负责日常管理工作的能源部西北电力设计院。1989年8月6日第一章总则第1.0.1条循环水在冷却塔中的热交换过程，主要是在淋水填料中进行的，填料质量的好坏直接影响电厂长期运行的安全性和经济性。为了确保聚氯乙烯(PVC)塑料淋水填料加工制造、施工安装的质量，特制定本规定。第1.0.2条冷却塔淋水填料的板型结构必须经有关科研设计单位测试，并经部专业主管单位组织鉴定或评审通过，才可进行生产和使用。第1.0.3条冷却塔淋水填料采用聚氯乙烯改性塑料片制成，须满足下列生产运行要求：一、在65℃条件下不发生几何变形。二、在设计最低气温条件下不破碎、不脆裂。三、在正常运行、使用条件下其寿命不少于20a。四、具有良好的阻燃性能。第1.0.4条出厂产品应附有原片材的物理力学性能检验报告及产品合格证，并按规定抽样检查。第1.0.5条除应执行本规定外，尚应执行国家现行的其它标准、规范的有关规定。第二章淋水填料原片材的外观及其物理力学性能的要求第2.0.1条淋水填料原片材的规格要求见表2.0.1。表2.0.1原片材的规格表项目规格(mm)公差厚度宽度0.35～0.45500～1000±0.05±5长度≥20000第2.0.2条原片材应塑化均匀，无裂纹、无孔洞、无气泡、无明显杂质及分散不良的辅料。粒径为0.6～1.0mm的杂质个数不超过30个/m2，分散度不超过5个/10cm×10cm，片边应光滑平直，色泽应基本一致。第2.0.3条淋水填料原片材的物理力学性能应达到表2.0.3所列的各项指标。表2.0.3原片材的物理力学性能序号项目名称单位指标检验方法1密度g/cm3<1.55参照GB1033—702沸水中纵向尺寸收缩率%≤5见附录一3吸水率%≤0.15GB1034—704常温拉伸强度(纵横向)Mpa(kgf/cm2)≥42.2(430)GB1040—795常温断裂伸长率纵向横向%≥60≥35GB1040—796低温对折试验耐寒温度一般地区严寒地区℃≤-20≤-35参照HG2—161—65及附录二7撕裂强度纵向横向kN/m(kgf/cm)≥147.1(150)≥156.9(160)HG2—167—658氧指数值≥40GB2406—809湿热老化试验后的低温对折耐寒温度一般地区严寒地区℃≤-14≤-24见附录二第三章淋水填料成品质量标准第3.0.1条淋水填料成型片尺寸应符合设计要求，成型片长度、宽度允许误差为±10mm，片型保持矩形；成型片最薄处厚度不得小于0.2mm；淋水板的破损孔眼不得超过20个/m2，分散度不超过5个/10cm×10cm，破损孔径不超过2mm；成型片片边应平直、不得有裂纹或明显缺口。第3.0.2条淋水填料组装块片间间距允许误差不大于±1.0mm。片形主要几何尺寸允许误差不得大于±5%，最大误差不大于1.0mm。第3.0.3条淋水填料可采用承插式、拉杆式、粘结式等方式组装成块，各种组装方式均应确保连接牢固、整体刚度好。采用拉杆式时，其拉杆强度应满足下列要求：拉伸强度大于或等于44.1MPa(450kgf/cm2)、弯曲强度大于或等于68.6MPa(700kgf/cm2)；采用粘结式时，粘结剂必须具有耐水、耐热(65℃)、耐寒(-35℃)、耐老化等性能，粘结24h后的剪切强度应不小于1.37MPa(14kgf/cm2)，粘结强度的测试方法按《HG2—151—65》进行。粘结点完好率应在90%以上。第3.0.4条淋水填料组装块应具有足够的刚度和强度。简支条件下的标准试件在2942N/m2均布荷载作用下，支承处及加荷面应无明显变形，卸荷后应无残余变形，片间连接点应无松脱现象。测试方法详见附录三。第四章淋水填料的验收第4.0.1条淋水填料的验收以批为单位。以同一原料、同...
