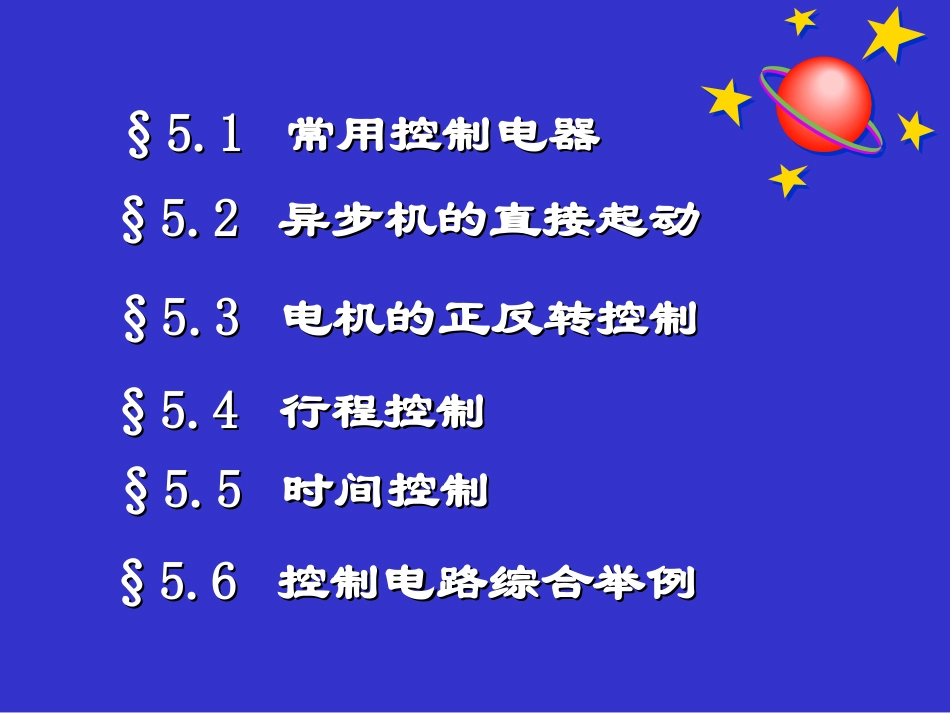

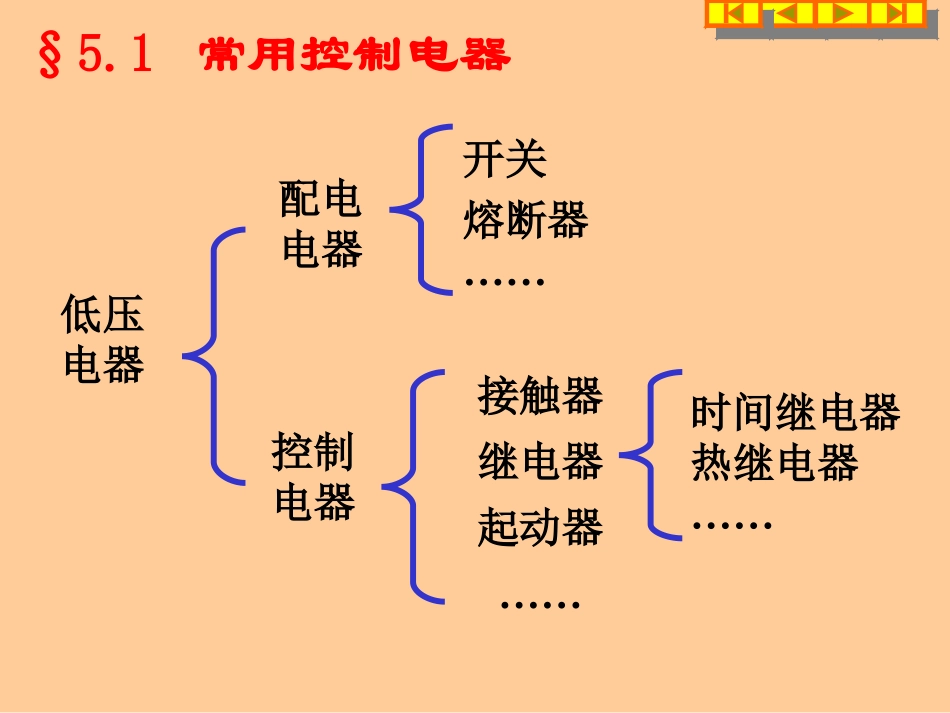

第五章继电接触器控制系统§5.1§5.1常用控制电器常用控制电器§5.2§5.2异步机的直接起动异步机的直接起动§5.3§5.3电机的正反转控制电机的正反转控制§5.4§5.4行程控制行程控制§5.5§5.5时间控制时间控制§5.6§5.6控制电路综合举例控制电路综合举例低压电器配电电器控制电器开关熔断器……接触器继电器起动器……时间继电器热继电器……§5.1常用控制电器5.1.1刀闸开关控制对象：380V，5.5kW以下小电机考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（3~5)*异步电机额定电流电路符号Q5.1.2熔断器作用：用于短路保护。电路符号FU熔体额定电流的选择：FIstFII21~6.113.频繁起动的电机stFII31~5.21异步电机的起动电流Ist=(5~7)额定电流2.一般电机LFII（稍大）1.无冲击电流的场合（如电灯、电炉）安秒特性tIF5.1.3控制按钮常开(动合)按钮电路符号SB复合按钮复合按钮：常开按钮和常闭按钮做在一起。电路符号SB常闭(动断)按钮电路符号SB5.1.4行程开关用作电路的限位保护、行程控制、自动切换等。结构与按钮类似，但其动作要由机械撞击。常开（动合）触头电路符号ST常闭（动断）触头电路符号ST~~~线圈铁芯衔铁主触头弹簧辅助触头M3~电机5.1.5接触器动作过程线圈通电衔铁被吸合触头闭合电机接通电源接触器（KM）有关符号：接触器线圈接触器主触头－－用于主电路（流过的电流大，需加灭弧装置）常开常闭接触器辅助触头－－用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其它电力负载接触器技术指标：额定工作电压、电流、触点数目等。简单的接触器控制ABCM3~刀闸起隔离作用自保持停止按钮起动按钮特点：小电流控制大电流。5.1.6继电器继电器和接触器的工作原理一样。主要区别在于，触发器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路中。中间继电器电压继电器电流继电器时间继电器（具有延时功能）热继电器（做过载保护）…...继电器类型：发热元件功能：过载保护热继电器结构：I常闭触头双金属片工作原理：发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。扣板热继电器的符号发热元件串联在主电路中串联在控制电路中常闭触头KHKH异步电动机的直接控制要求：通过设计控制电路，实现对异步电动机直接起动的控制。电动机的直接起动控制有两种：点动控制和连续转动控制。§5.2异步电动机的直接起动§5.2异步机的直接起动点动控制动作过程KMSB控制电路M3~ABCKMFUQ主电路主触头（KM）闭合按下按钮（SB）线圈（KM）通电电机转动；主触头（KM）打开按钮松开线圈（KM）断电电机停转。§5.2异步机的直接起动M3~ABCKMFUQKMSB点动控制控制线路原理图的特点控制电路主电路1、为了读图、分析研究和设计线路的方便，根据其作用原理绘制原理图，控制电路和主电路分开绘制，通常主电路画在左边，控制电路画在右边。§5.2异步机的直接起动M3~ABCKMFUQKMSB点动控制控制线路原理图的特点控制电路主电路2、在原理图中，同一电器的各个部分分开绘制，但用同一文字符号表示。§5.2异步机的直接起动M3~ABCKMFUQKMSB点动控制控制线路原理图的特点控制电路主电路3、在原理图中，各元器件根据其原始状态（即没有通电或没有发生机械动作时的状态）绘制。停止按钮§5.2异步机的直接起动M3~ABCKMFUQKMSB控制电路主电路电动机连续运行SB1KMSB2自锁触点：使接触器的线圈保持通电状态，接触器主触点保持在闭合状态——自锁作用。起动按钮§5.2异步机的直接起动M3~ABCKMFUQKMSB控制电路主电路电动机连续运行SB1KMSB2动作过程主触头（KM）闭合按下按钮（SB2）线圈（KM）通电电机连续转动辅助常开触头（KM）闭合自锁§5.2异步机的直接起动M3~ABCKMFUQKMSB控制电路主电路电动机连续运行SB1KMSB2动作过程主触头（KM）打开按下按钮（SB1）线圈（KM）断电电机停止转动辅助常开触头（KM）打开M3~ABCKMFUQKMSBSB1KMSB2过载保护：热继电器FRKHKH热继电器触头发热元件过载保护：过载时，发热元件发热，将动断触点断开，使接触器线圈...
