SL 253-2000VIP免费

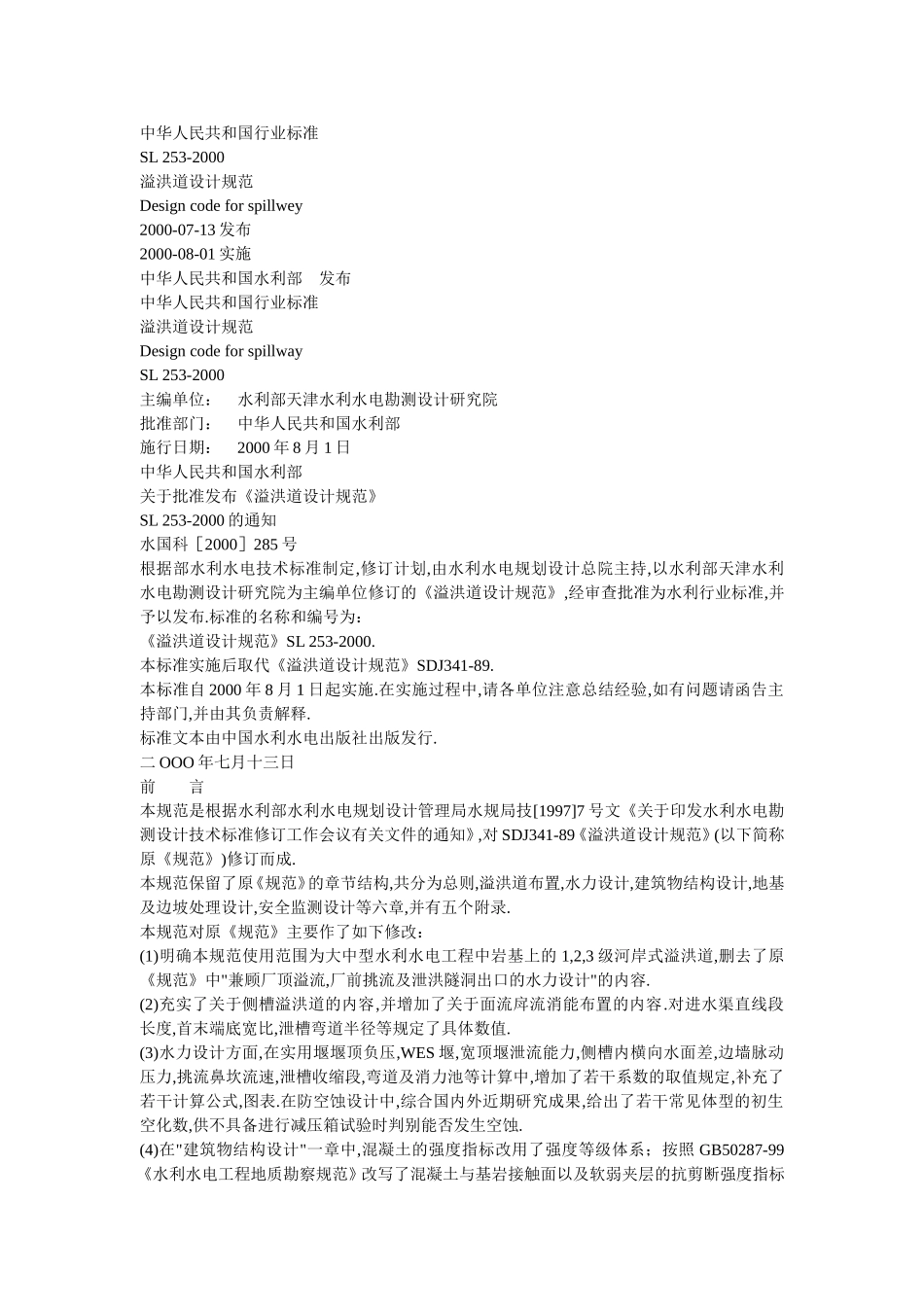

SL 253-2000_第1页
1/61

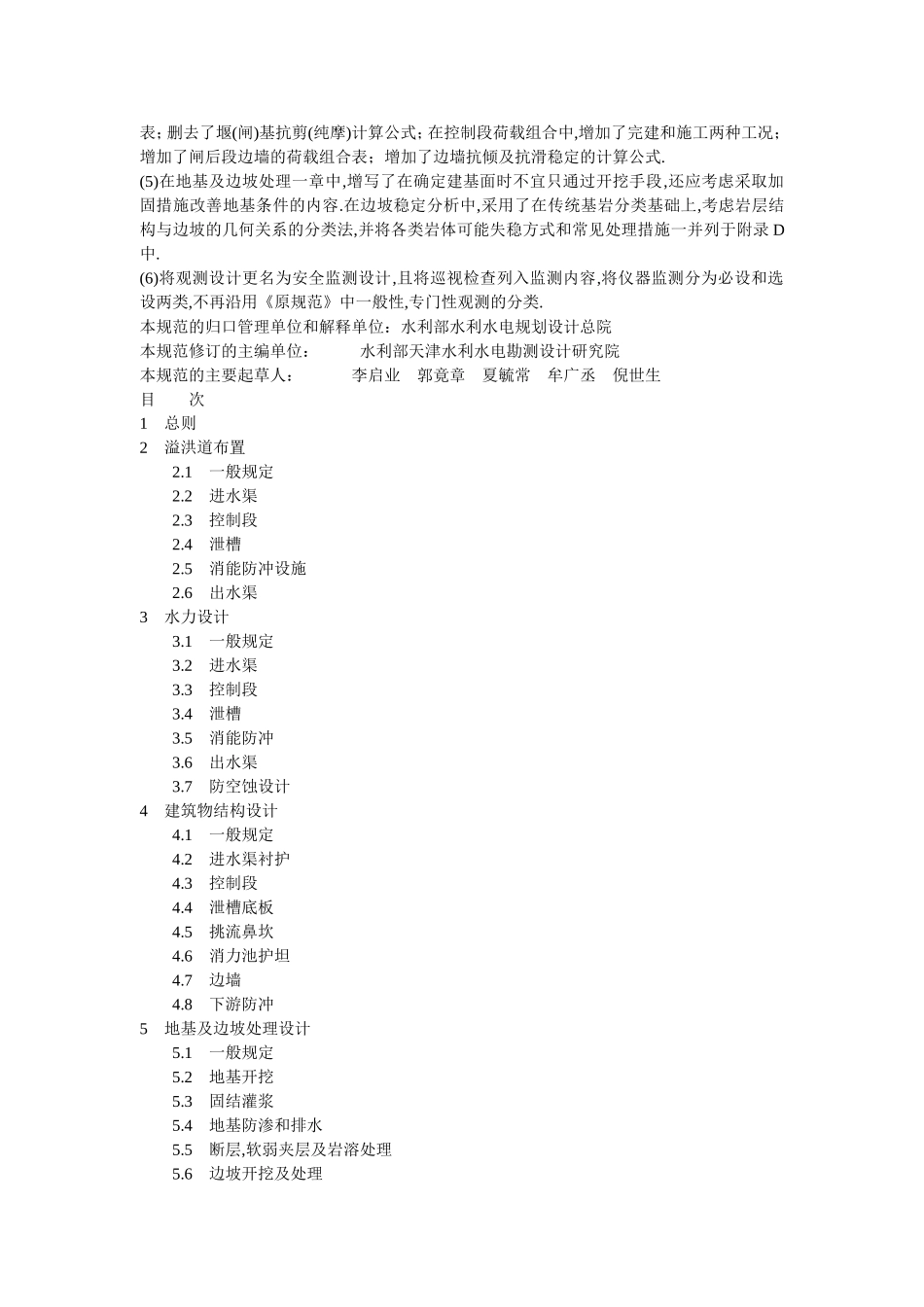

SL 253-2000_第2页
2/61
SL 253-2000_第3页
3/61
中华人民共和国行业标准SL253-2000溢洪道设计规范Designcodeforspillwey2000-07-13发布2000-08-01实施中华人民共和国水利部发布中华人民共和国行业标准溢洪道设计规范DesigncodeforspillwaySL253-2000主编单位:水利部天津水利水电勘测设计研究院批准部门:中华人民共和国水利部施行日期:2000年8月1日中华人民共和国水利部关于批准发布《溢洪道设计规范》SL253-2000的通知水国科[2000]285号根据部水利水电技术标准制定,修订计划,由水利水电规划设计总院主持,以水利部天津水利水电勘测设计研究院为主编单位修订的《溢洪道设计规范》,经审查批准为水利行业标准,并予以发布.标准的名称和编号为:《溢洪道设计规范》SL253-2000.本标准实施后取代《溢洪道设计规范》SDJ341-89.本标准自2000年8月1日起实施.在实施过程中,请各单位注意总结经验,如有问题请函告主持部门,并由其负责解释.标准文本由中国水利水电出版社出版发行.二OOO年七月十三日前言本规范是根据水利部水利水电规划设计管理局水规局技[1997]7号文《关于印发水利水电勘测设计技术标准修订工作会议有关文件的通知》,对SDJ341-89《溢洪道设计规范》(以下简称原《规范》)修订而成.本规范保留了原《规范》的章节结构,共分为总则,溢洪道布置,水力设计,建筑物结构设计,地基及边坡处理设计,安全监测设计等六章,并有五个附录.本规范对原《规范》主要作了如下修改:(1)明确本规范使用范围为大中型水利水电工程中岩基上的1,2,3级河岸式溢洪道,删去了原《规范》中"兼顾厂顶溢流,厂前挑流及泄洪隧洞出口的水力设计"的内容.(2)充实了关于侧槽溢洪道的内容,并增加了关于面流戽流消能布置的内容.对进水渠直线段长度,首末端底宽比,泄槽弯道半径等规定了具体数值.(3)水力设计方面,在实用堰堰顶负压,WES堰,宽顶堰泄流能力,侧槽内横向水面差,边墙脉动压力,挑流鼻坎流速,泄槽收缩段,弯道及消力池等计算中,增加了若干系数的取值规定,补充了若干计算公式,图表.在防空蚀设计中,综合国内外近期研究成果,给出了若干常见体型的初生空化数,供不具备进行减压箱试验时判别能否发生空蚀.(4)在"建筑物结构设计"一章中,混凝土的强度指标改用了强度等级体系;按照GB50287-99《水利水电工程地质勘察规范》改写了混凝土与基岩接触面以及软弱夹层的抗剪断强度指标表;删去了堰(闸)基抗剪(纯摩)计算公式;在控制段荷载组合中,增加了完建和施工两种工况;增加了闸后段边墙的荷载组合表;增加了边墙抗倾及抗滑稳定的计算公式.(5)在地基及边坡处理一章中,增写了在确定建基面时不宜只通过开挖手段,还应考虑采取加固措施改善地基条件的内容.在边坡稳定分析中,采用了在传统基岩分类基础上,考虑岩层结构与边坡的几何关系的分类法,并将各类岩体可能失稳方式和常见处理措施一并列于附录D中.(6)将观测设计更名为安全监测设计,且将巡视检查列入监测内容,将仪器监测分为必设和选设两类,不再沿用《原规范》中一般性,专门性观测的分类.本规范的归口管理单位和解释单位:水利部水利水电规划设计总院本规范修订的主编单位:水利部天津水利水电勘测设计研究院本规范的主要起草人:李启业郭竟章夏毓常牟广丞倪世生目次1总则2溢洪道布置2.1一般规定2.2进水渠2.3控制段2.4泄槽2.5消能防冲设施2.6出水渠3水力设计3.1一般规定3.2进水渠3.3控制段3.4泄槽3.5消能防冲3.6出水渠3.7防空蚀设计4建筑物结构设计4.1一般规定4.2进水渠衬护4.3控制段4.4泄槽底板4.5挑流鼻坎4.6消力池护坦4.7边墙4.8下游防冲5地基及边坡处理设计5.1一般规定5.2地基开挖5.3固结灌浆5.4地基防渗和排水5.5断层,软弱夹层及岩溶处理5.6边坡开挖及处理6安全监测设计6.1一般规定6.2监测项目附录A水力设计计算公式附录B控制堰(闸)基础,堰体抗滑稳定抗剪断参数附录C荷载计算公式附录D边坡岩体稳定性分类及处理措施附录E水力监测设计要求本规范用词,用语的说明1总则1.0.1为了在溢洪道设计中贯彻执行国家的技术经济政策,做到安全适用,经济合理,技术先进,制定本规范.1.0.2本规范适用于大,中型水利水电工程中岩基上的1,2,3级河岸式溢洪道的设计,4,5级溢洪道设计可参照使用.1.0.3溢洪道洪水标准应根据溢洪道的级别,按照SL252-200...
