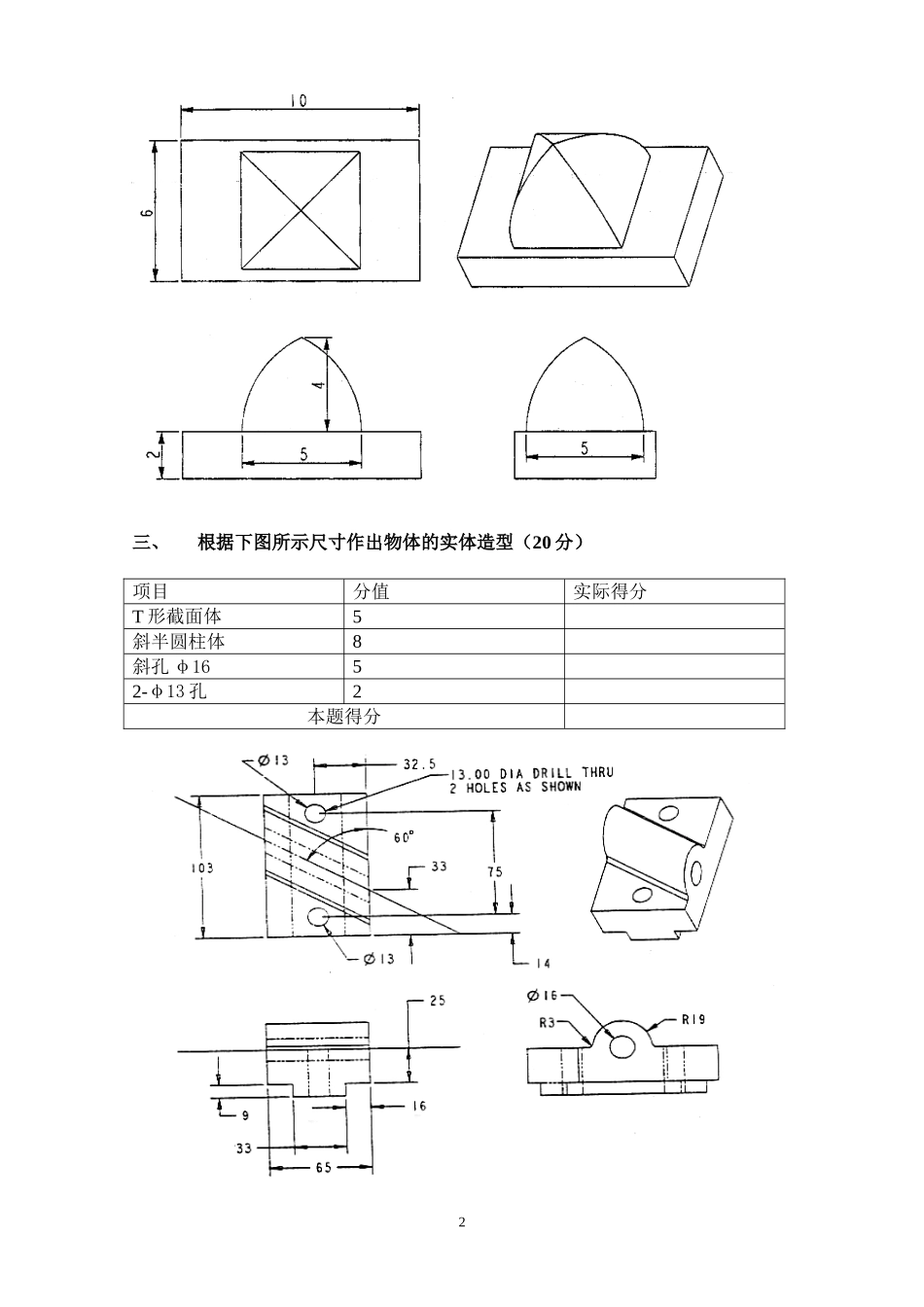

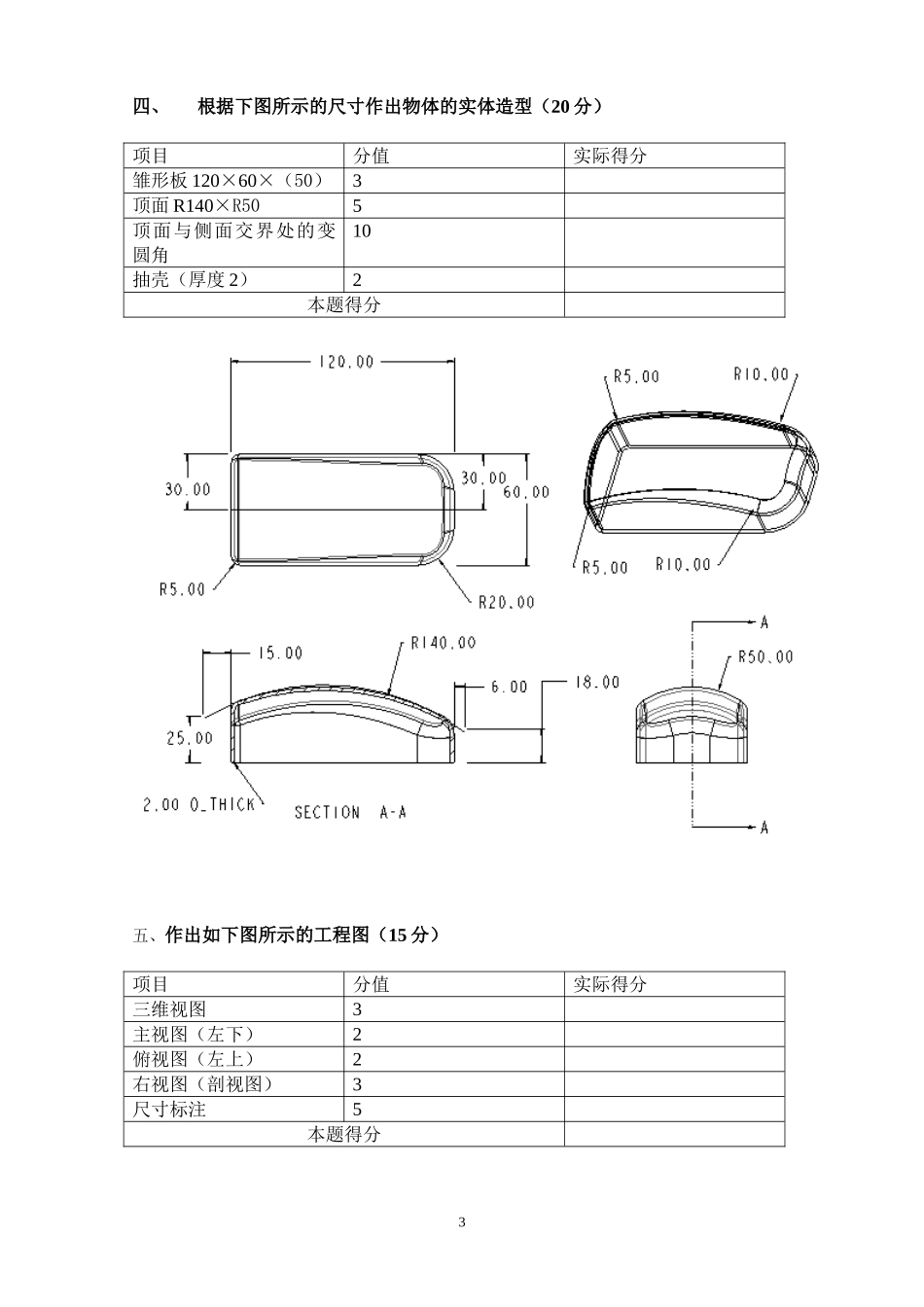

Pro/ENGINEER认证考试试卷（C卷）姓名学号成绩一、根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分台阶形底板3φ24×12圆柱25mm厚立板35mm厚肋板31-φ12，2-φ632－R3倒角1本题得分二、根据下图所示的尺寸作出物体的实体造型（15分）项目分值实际得分底板3横向曲面4纵向曲面4合并曲面组3实体凸台1本题得分1三、根据下图所示尺寸作出物体的实体造型（20分）项目分值实际得分T形截面体5斜半圆柱体8斜孔φ1652-φ13孔2本题得分2四、根据下图所示的尺寸作出物体的实体造型（20分）项目分值实际得分雏形板120×60×（50）3顶面R140×R505顶面与侧面交界处的变圆角10抽壳（厚度2）2本题得分五、作出如下图所示的工程图（15分）项目分值实际得分三维视图3主视图（左下）2俯视图（左上）2右视图（剖视图）3尺寸标注5本题得分3六、作出如图所示的实体造型（15分）项目分值实际得分底板2凸台4肋板2拔模3φ32通孔2所有的R15倒角2本题得分45
