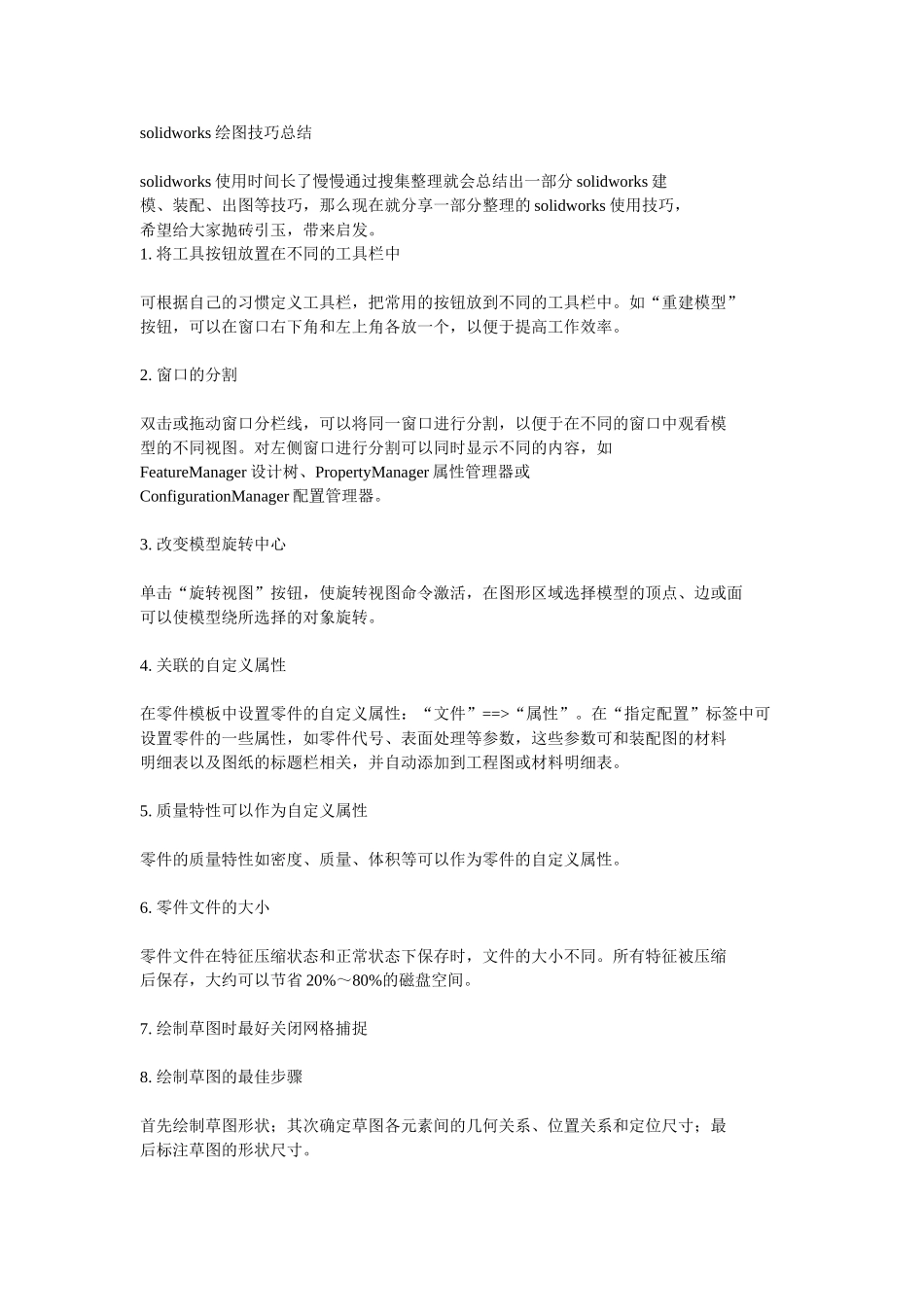

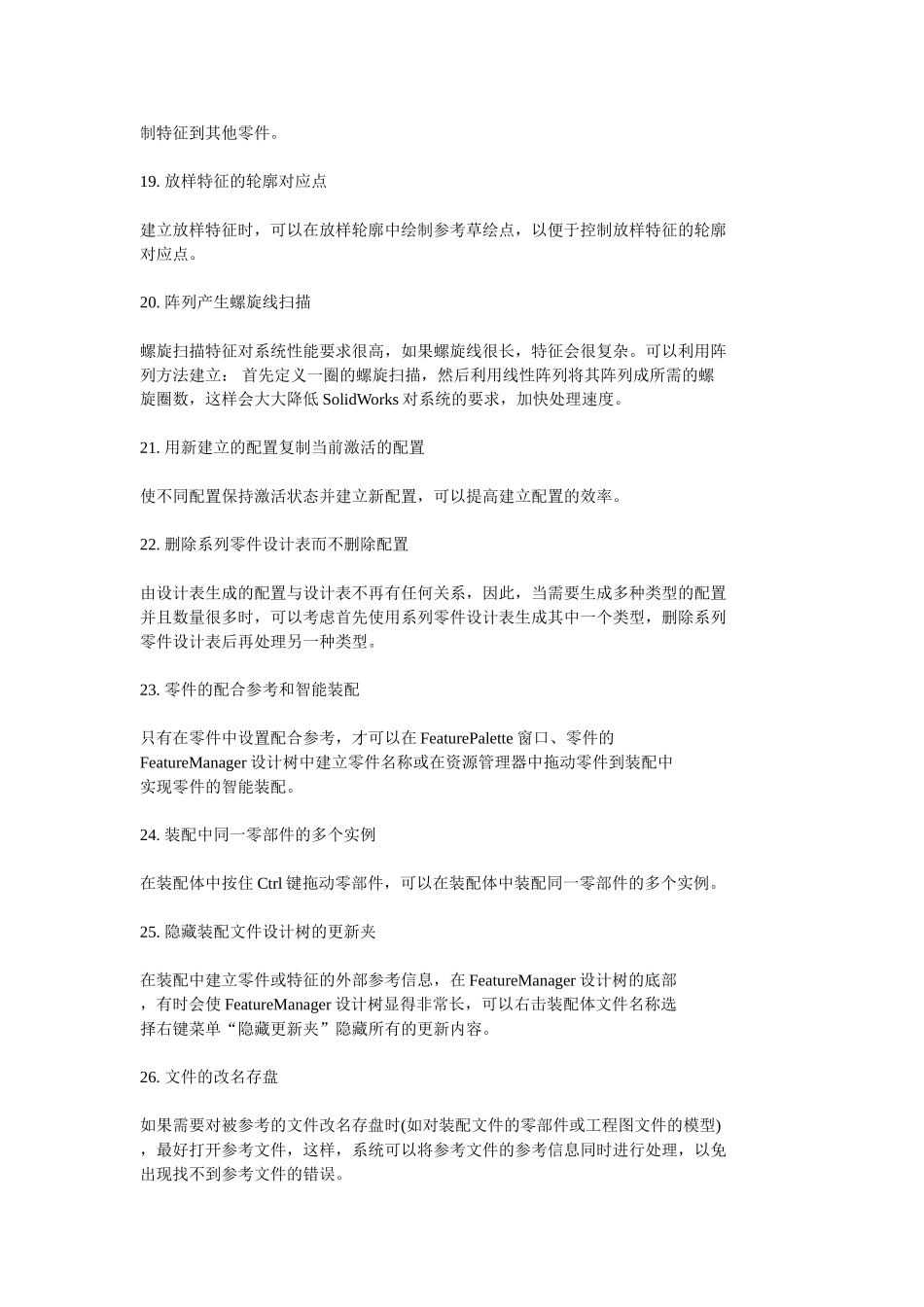

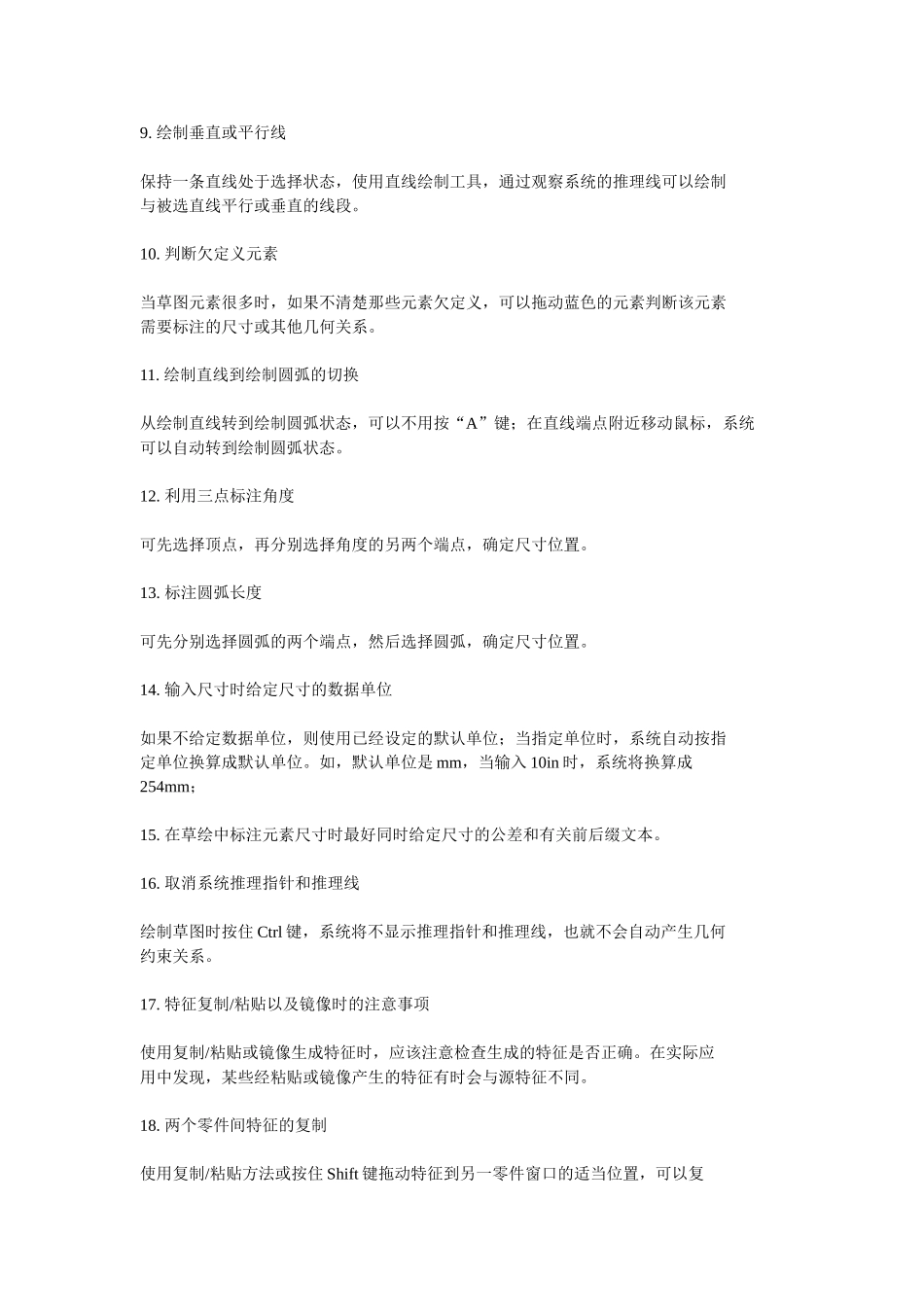

solidworks绘图技巧总结solidworks使用时间长了慢慢通过搜集整理就会总结出一部分solidworks建模、装配、出图等技巧，那么现在就分享一部分整理的solidworks使用技巧，希望给大家抛砖引玉，带来启发。1.将工具按钮放置在不同的工具栏中可根据自己的习惯定义工具栏，把常用的按钮放到不同的工具栏中。如“重建模型”按钮，可以在窗口右下角和左上角各放一个，以便于提高工作效率。2.窗口的分割双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器。3.改变模型旋转中心单击“旋转视图”按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转。4.关联的自定义属性在零件模板中设置零件的自定义属性：“文件”==>“属性”。在“指定配置”标签中可设置零件的一些属性，如零件代号、表面处理等参数，这些参数可和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。5.质量特性可以作为自定义属性零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。6.零件文件的大小零件文件在特征压缩状态和正常状态下保存时，文件的大小不同。所有特征被压缩后保存，大约可以节省20%～80%的磁盘空间。7.绘制草图时最好关闭网格捕捉8.绘制草图的最佳步骤首先绘制草图形状；其次确定草图各元素间的几何关系、位置关系和定位尺寸；最后标注草图的形状尺寸。9.绘制垂直或平行线保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段。10.判断欠定义元素当草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系。11.绘制直线到绘制圆弧的切换从绘制直线转到绘制圆弧状态，可以不用按“A”键；在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态。12.利用三点标注角度可先选择顶点，再分别选择角度的另两个端点，确定尺寸位置。13.标注圆弧长度可先分别选择圆弧的两个端点，然后选择圆弧，确定尺寸位置。14.输入尺寸时给定尺寸的数据单位如果不给定数据单位，则使用已经设定的默认单位；当指定单位时，系统自动按指定单位换算成默认单位。如，默认单位是mm，当输入10in时，系统将换算成254mm；15.在草绘中标注元素尺寸时最好同时给定尺寸的公差和有关前后缀文本。16.取消系统推理指针和推理线绘制草图时按住Ctrl键，系统将不显示推理指针和推理线，也就不会自动产生几何约束关系。17.特征复制/粘贴以及镜像时的注意事项使用复制/粘贴或镜像生成特征时，应该注意检查生成的特征是否正确。在实际应用中发现，某些经粘贴或镜像产生的特征有时会与源特征不同。18.两个零件间特征的复制使用复制/粘贴方法或按住Shift键拖动特征到另一零件窗口的适当位置，可以复制特征到其他零件。19.放样特征的轮廓对应点建立放样特征时，可以在放样轮廓中绘制参考草绘点，以便于控制放样特征的轮廓对应点。20.阵列产生螺旋线扫描螺旋扫描特征对系统性能要求很高，如果螺旋线很长，特征会很复杂。可以利用阵列方法建立：首先定义一圈的螺旋扫描，然后利用线性阵列将其阵列成所需的螺旋圈数，这样会大大降低SolidWorks对系统的要求，加快处理速度。21.用新建立的配置复制当前激活的配置使不同配置保持激活状态并建立新配置，可以提高建立配置的效率。22.删除系列零件设计表而不删除配置由设计表生成的配置与设计表不再有任何关系，因此，当需要生成多种类型的配置并且数量很多时，可以考虑首先使用系列零件设计表生成其中一个类型，删除系列零件设计表后再处理另一种类型。23.零件的配合参考和智能装配只有在零件中设置配合参考，才可以在FeaturePalette窗口、零件的FeatureManager设计树中建立零件名称或在资源管理器中拖动零件到装配中实现零件的智能装配。24.装配中同一零部件的多个实例在装配体中按住Ctrl键拖动零部件，可以在装配体中装配同一零部件的多个实例。25.隐藏装配...
