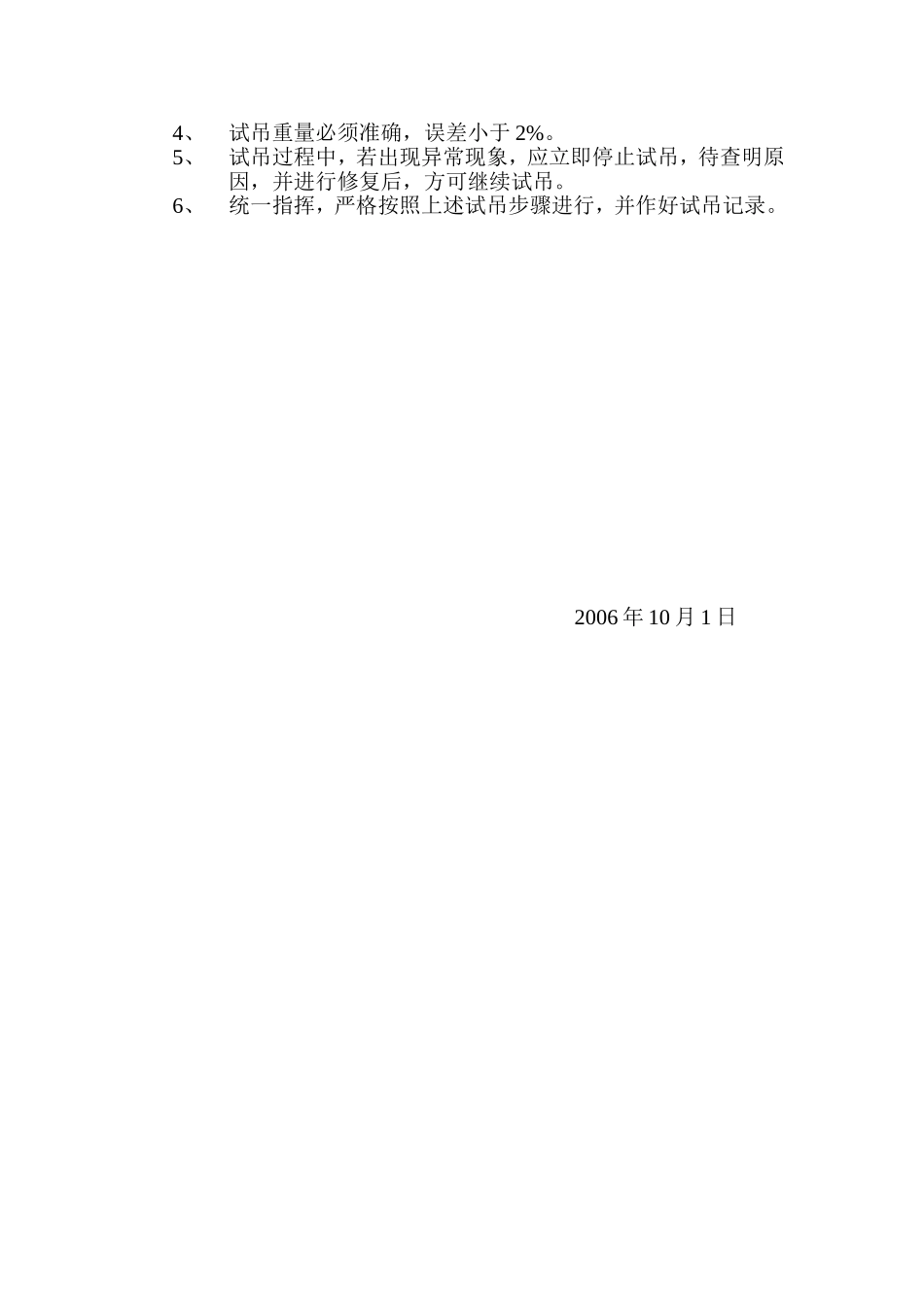

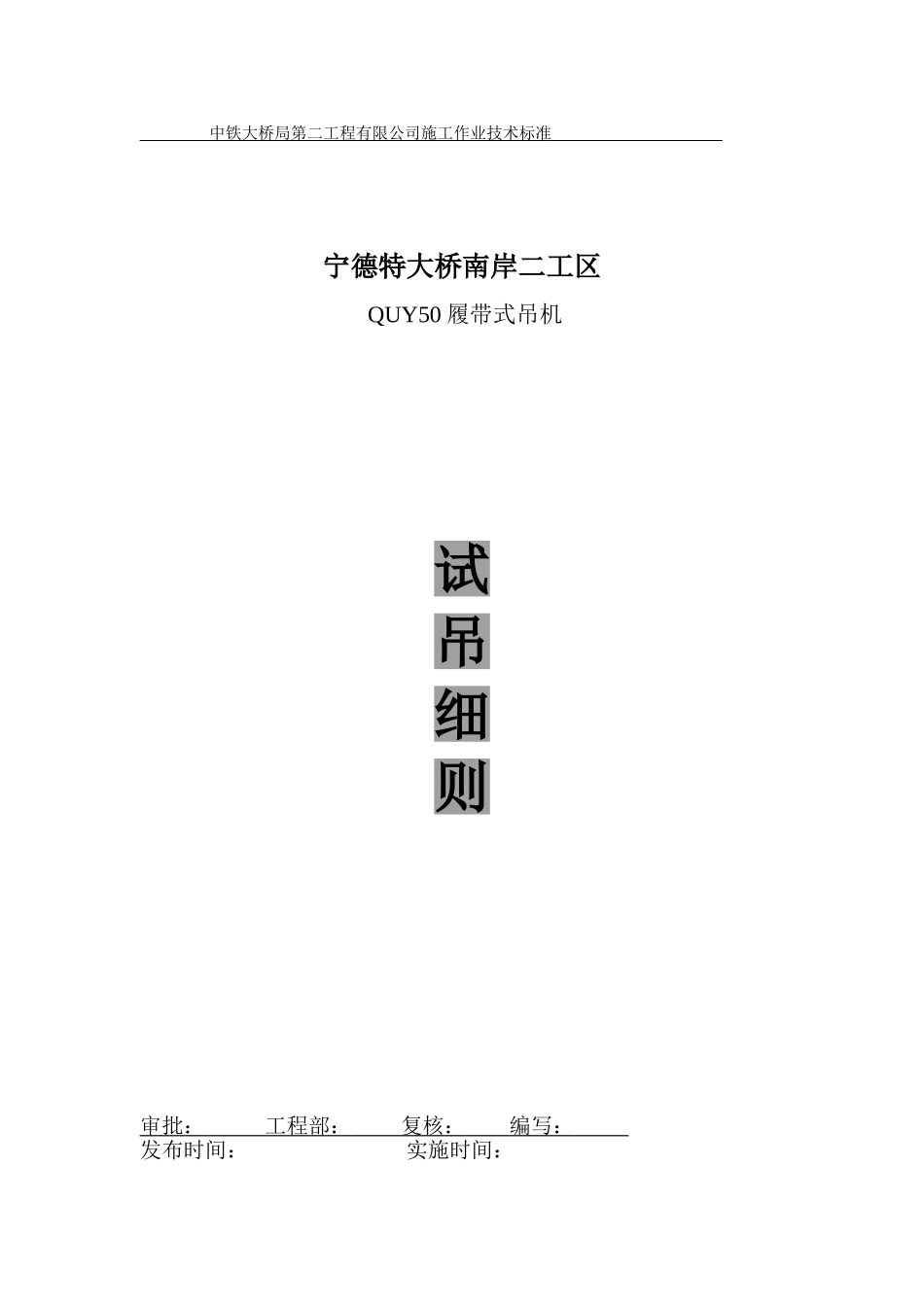

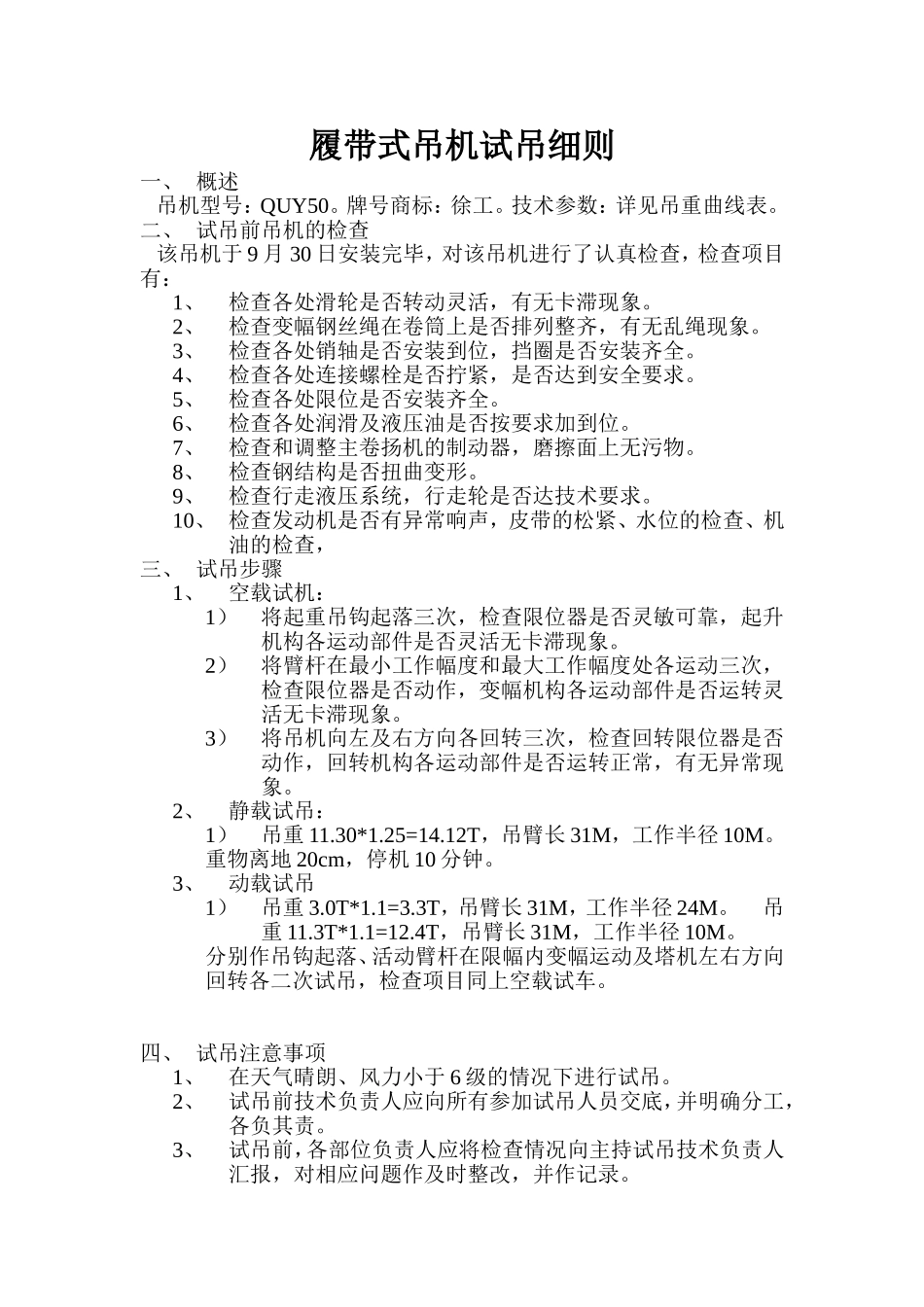

中铁大桥局第二工程有限公司施工作业技术标准宁德特大桥南岸二工区QUY50履带式吊机试吊细则审批：工程部：复核：编写：发布时间：实施时间：履带式吊机试吊细则一、概述吊机型号：QUY50。牌号商标：徐工。技术参数：详见吊重曲线表。二、试吊前吊机的检查该吊机于9月30日安装完毕，对该吊机进行了认真检查，检查项目有：1、检查各处滑轮是否转动灵活，有无卡滞现象。2、检查变幅钢丝绳在卷筒上是否排列整齐，有无乱绳现象。3、检查各处销轴是否安装到位，挡圈是否安装齐全。4、检查各处连接螺栓是否拧紧，是否达到安全要求。5、检查各处限位是否安装齐全。6、检查各处润滑及液压油是否按要求加到位。7、检查和调整主卷扬机的制动器，磨擦面上无污物。8、检查钢结构是否扭曲变形。9、检查行走液压系统，行走轮是否达技术要求。10、检查发动机是否有异常响声，皮带的松紧、水位的检查、机油的检查，三、试吊步骤1、空载试机：1）将起重吊钩起落三次，检查限位器是否灵敏可靠，起升机构各运动部件是否灵活无卡滞现象。2）将臂杆在最小工作幅度和最大工作幅度处各运动三次，检查限位器是否动作，变幅机构各运动部件是否运转灵活无卡滞现象。3）将吊机向左及右方向各回转三次，检查回转限位器是否动作，回转机构各运动部件是否运转正常，有无异常现象。2、静载试吊：1）吊重11.30*1.25=14.12T，吊臂长31M，工作半径10M。重物离地20cm，停机10分钟。3、动载试吊1）吊重3.0T*1.1=3.3T，吊臂长31M，工作半径24M。吊重11.3T*1.1=12.4T，吊臂长31M，工作半径10M。分别作吊钩起落、活动臂杆在限幅内变幅运动及塔机左右方向回转各二次试吊，检查项目同上空载试车。四、试吊注意事项1、在天气晴朗、风力小于6级的情况下进行试吊。2、试吊前技术负责人应向所有参加试吊人员交底，并明确分工，各负其责。3、试吊前，各部位负责人应将检查情况向主持试吊技术负责人汇报，对相应问题作及时整改，并作记录。4、试吊重量必须准确，误差小于2%。5、试吊过程中，若出现异常现象，应立即停止试吊，待查明原因，并进行修复后，方可继续试吊。6、统一指挥，严格按照上述试吊步骤进行，并作好试吊记录。2006年10月1日
