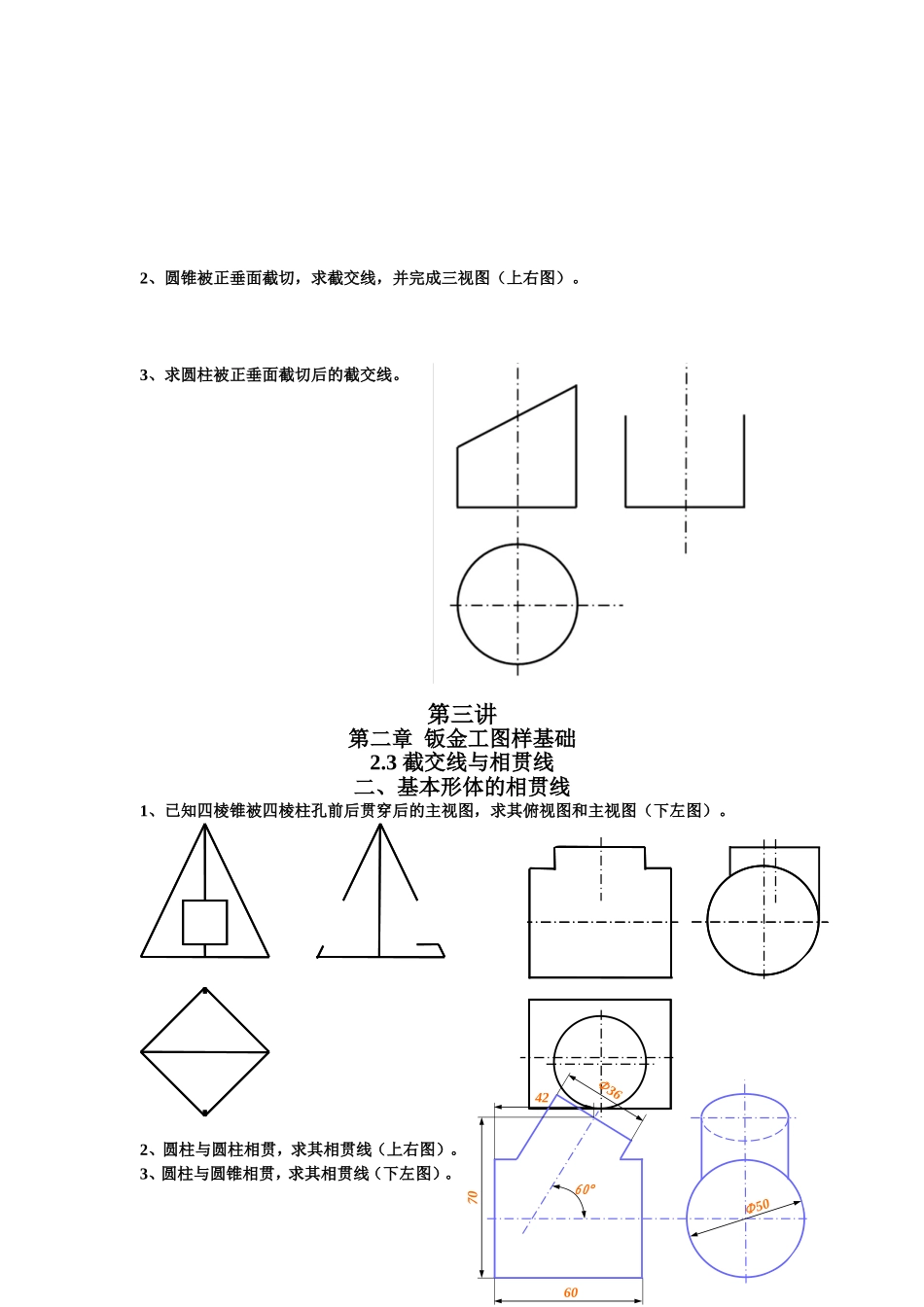

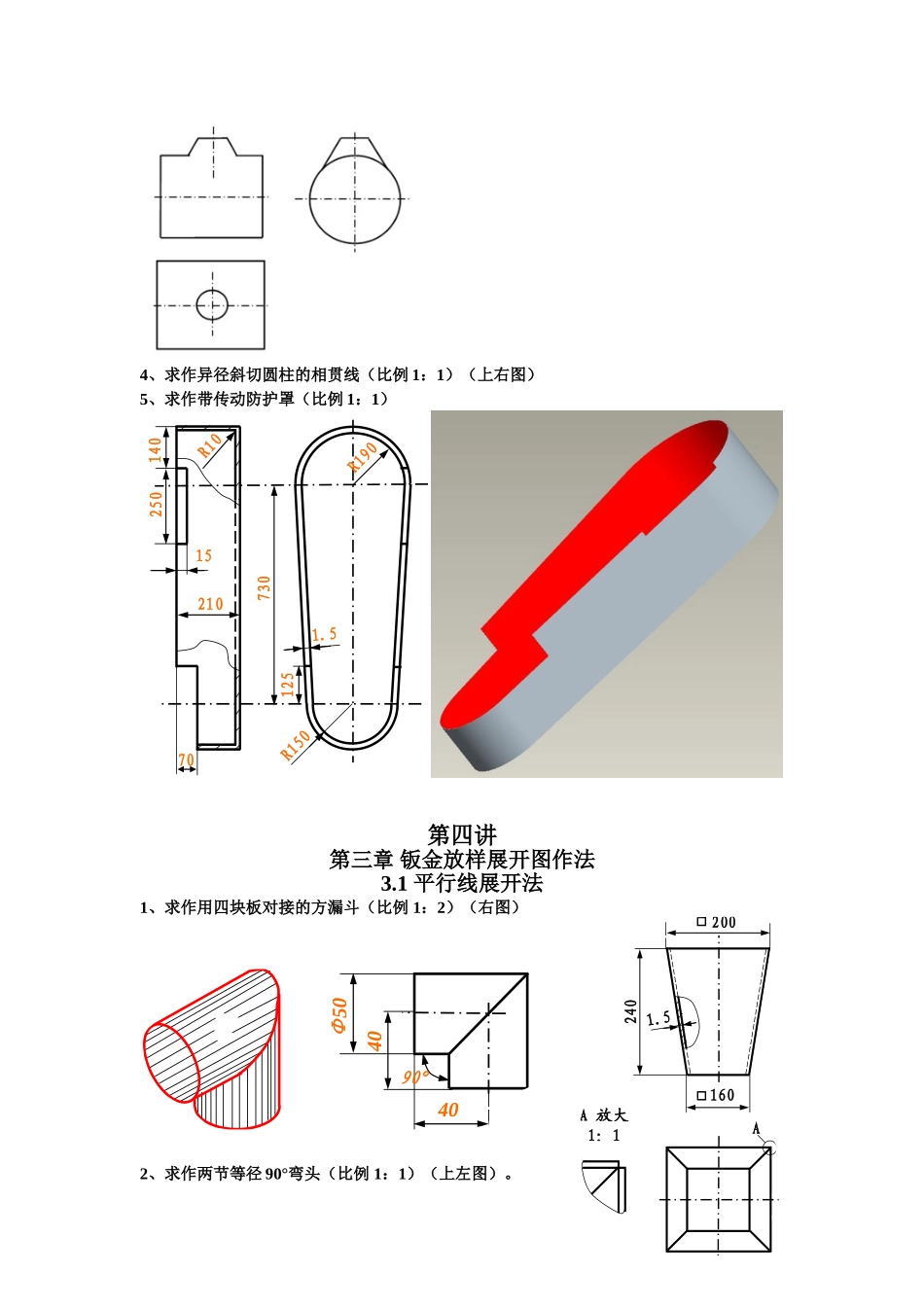

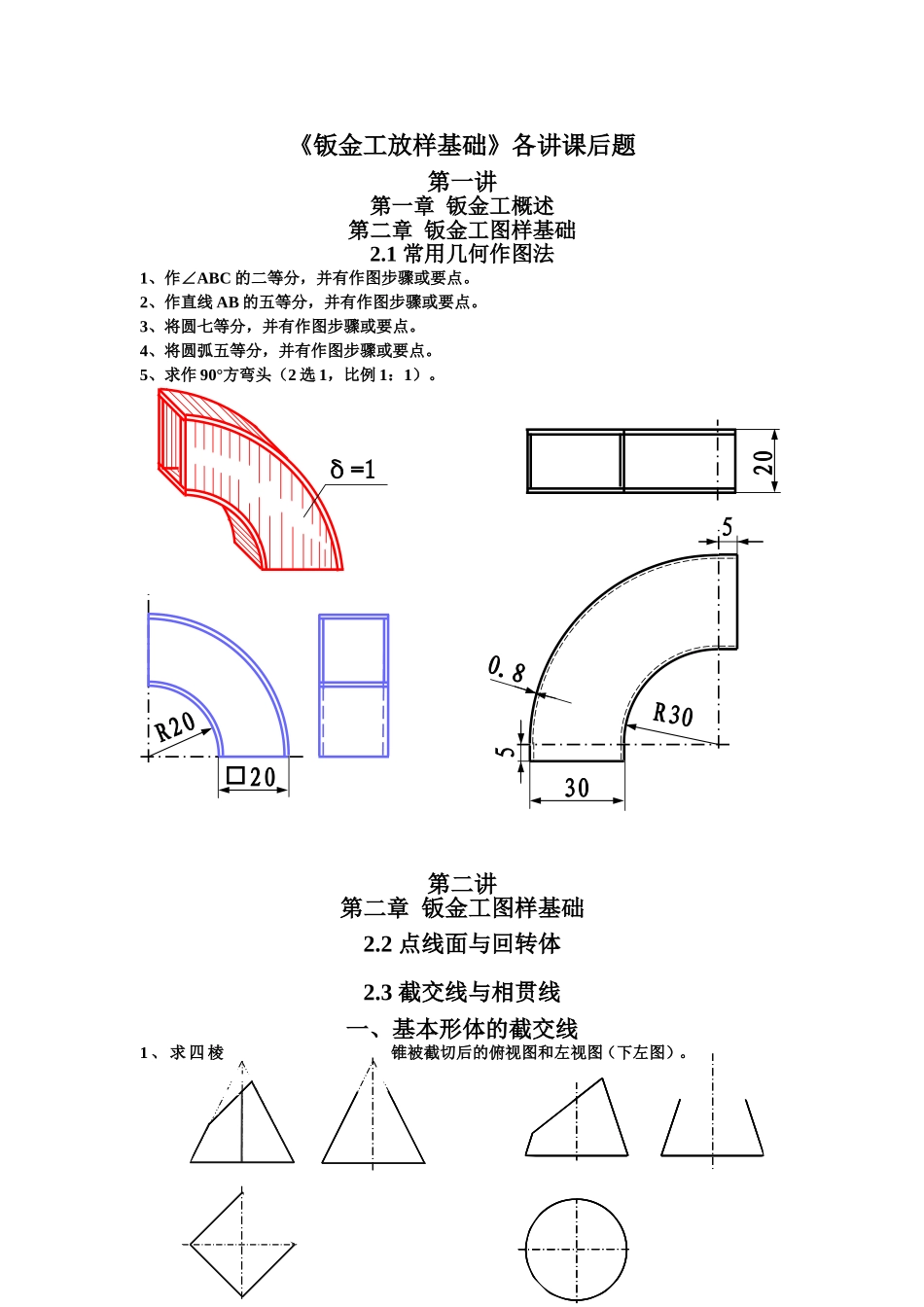

《钣金工放样基础》各讲课后题第一讲第一章钣金工概述第二章钣金工图样基础2.1常用几何作图法1、作∠ABC的二等分，并有作图步骤或要点。2、作直线AB的五等分，并有作图步骤或要点。3、将圆七等分，并有作图步骤或要点。4、将圆弧五等分，并有作图步骤或要点。5、求作90°方弯头（2选1，比例1：1）。R2020R300.8305520δ=1第二讲第二章钣金工图样基础2.2点线面与回转体2.3截交线与相贯线一、基本形体的截交线1、求四棱锥被截切后的俯视图和左视图（下左图）。Φ506060°Φ3642702、圆锥被正垂面截切，求截交线，并完成三视图（上右图）。3、求圆柱被正垂面截切后的截交线。第三讲第二章钣金工图样基础2.3截交线与相贯线二、基本形体的相贯线1、已知四棱锥被四棱柱孔前后贯穿后的主视图，求其俯视图和主视图（下左图）。2、圆柱与圆柱相贯，求其相贯线（上右图）。3、圆柱与圆锥相贯，求其相贯线（下左图）。Φ504090°401.5200160240AA放大1：14、求作异径斜切圆柱的相贯线（比例1：1）（上右图）5、求作带传动防护罩（比例1：1）730R150R19012521070140250151.5R10第四讲第三章钣金放样展开图作法3.1平行线展开法1、求作用四块板对接的方漏斗（比例1：2）（右图）2、求作两节等径90°弯头（比例1：1）（上左图）。90°150Φ8411.25°15°Φ6090°o1503、求作五节等径90°弯头（比例1：1）（下左图）。4、求作四节等径90°弯头（比例1：1）（上右图）。5、求作异径正交三通管和异径偏交三通管（2选1，比例1：1）。Φ80Φ701005706、求作斜交三通（2选1，比例1：2）。异径等径Φ1602006060°Φ100160Φ1602405060°Φ160196第五讲第三章D2hD157°Φ70905570°10147°钣金放样展开图作法3.2放射线展开法1、求作偏心锥台（比例1：1）已知底圆直径D1=94，顶圆直径D2=58，大小头高h=60。（下左图）2、求作平面截切直角锥台（比例1：1）（上右图）。提示：这是一个斜锥分别被水平面和侧平面所截切。先画出俯视图，作出完整斜锥的展开图；再根据放射线法作出展开图。3、求作圆管平交正圆锥管（比例1：1）（下左图）。提示：先求出相贯线；再分别用平行线法和放射线法分别求出圆管和圆锥的展开图；最后按最省料的要求经济布图。□70459050□2522°4、求作圆管斜交圆锥管（比例1：1）（上右图）。提示：与上题类似，先求出相贯线（要补画俯视图）；再分别用平行线法和放射线法求出圆管和圆锥的展开图；最后按最省料的要求经济布图。5、求作圆管斜交正四棱台（比例1：1）（上左图）：提示：本题与上题类似。先求出相贯线；再分别用平行线法和放射线法求出圆管和方台的展开图；最后按最省料的要求经济布图。第六讲第三章钣金放样展开图作法3.3三角形展开法1、求作圆方接管（2选1，比例1：1）。2、求作下斜圆方接管（比例1：1）。已知条件：圆头直径d=Φ50，方头边长a=100，管高h=75，其余如图所示。9hΦ80Φ508Φ7070H=335t=10d1=354D1=754D2=786d=370d2=386D=770h=325A=750D=390h=320H=330T=103、求作上下异径圆偏心管（比例1：1）（右左图）。第七讲第四章放样前的技术处理4.1板厚处理1、求作经板厚处理的等径90°弯头（比例1：1）（上右图）。2、求作圆锥管（比例1：1）（下左图）。提示：先求出经板厚处理的放样依据图，再根据放样依据图作出圆锥管的放样展开图。3、求作天圆地方（比例1：1）（上右图）。提示：先求出经板厚处理的放样依据图，再根据放样依据图作出天圆地方的放样展开图。Φ1002401501502R=22D=6363π1232132213400±2Φ1200±260°1500Φ800±21010D=63R=2263π4、求作圆矩形过渡接管（下左图）。*5、求作异径直交三通管（比例1：1）（上右图）。*6、求作异径直交三通管（比例1：1）（下左图）。*7、求作异径斜交三通管（板厚不变，其它尺寸1：10）（下下图）。*8、求作圆管平交圆锥管（比例1：1）（下右图）。Φ906080368Φ408Φ906080368Φ408Φ7070D=770h=325d=370240150150Φ100R=1102060°240350R=300R=300R=300400800900400第八讲第四章放样前的技术处理4.2连接方式及连接余量处理4.3提高材料利用率的方法1、求作等径90°弯头（连接方式：平缝单扣；薄板，比例1：1...
