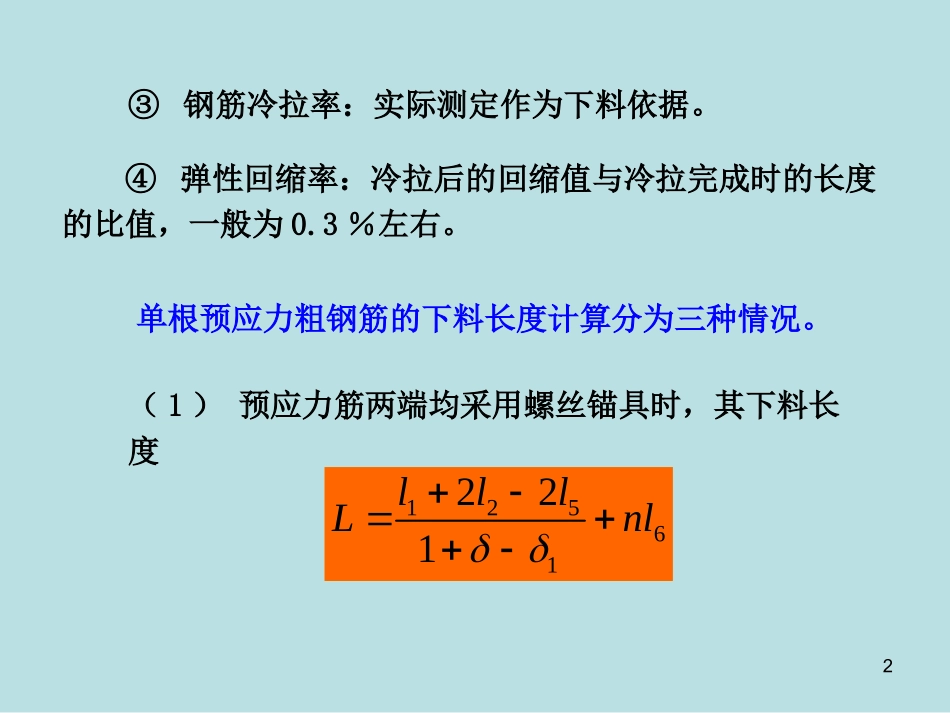

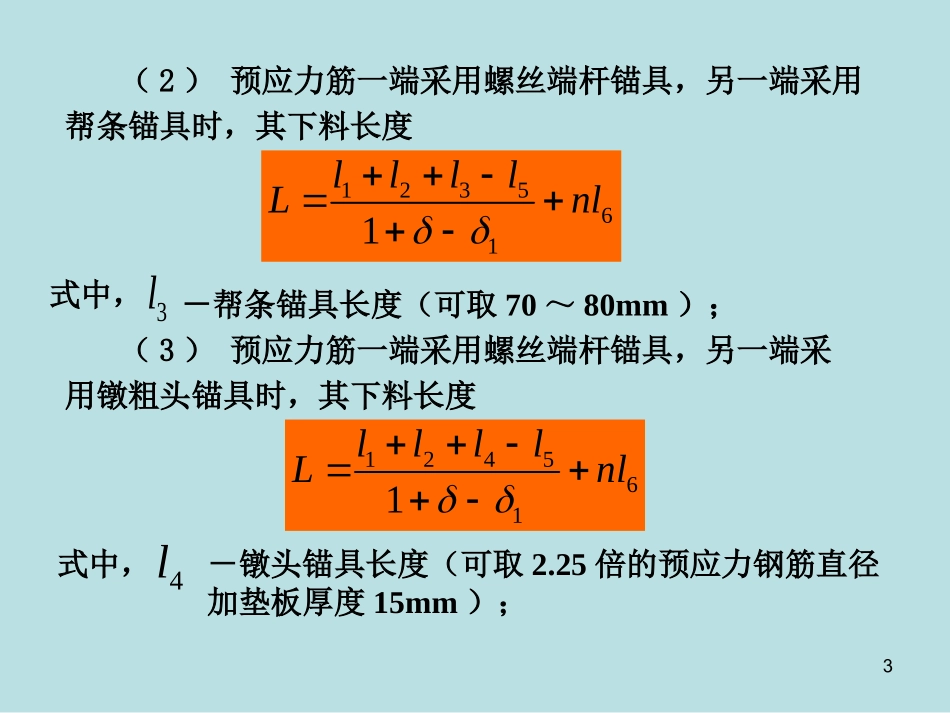

1二、预应力筋的制作单根粗钢筋的制作包括配料、对焊、冷拉等工序。其关键是配料中的钢筋下料长度计算。计算时，需要考虑锚具的种类、对接头和镦粗头的压缩量、张拉伸长值、冷拉率、钢筋的弹性回缩率、构件或构件孔道长的影响。①锚具特点：螺丝端杆外露在孔道外的长度为120～150mm，帮条、镦头视锚具尺寸而定。②对焊接头：每个对焊接头的压缩量约等于钢筋直径。（一）单根粗钢筋的制作2单根预应力粗钢筋的下料长度计算分为三种情况。④弹性回缩率：冷拉后的回缩值与冷拉完成时的长度的比值，一般为0.3％左右。12561221lllLnl（1）预应力筋两端均采用螺丝锚具时，其下料长度③钢筋冷拉率：实际测定作为下料依据。31245611llllLnl（3）预应力筋一端采用螺丝端杆锚具，另一端采用镦粗头锚具时，其下料长度1235611llllLnl（2）预应力筋一端采用螺丝端杆锚具，另一端采用帮条锚具时，其下料长度4l－镦头锚具长度（可取2.25倍的预应力钢筋直径加垫板厚度15mm）；3l－帮条锚具长度（可取70～80mm）；式中，式中，4式中：1l－构件的孔道长度；2l－螺丝端杆伸出构件外的长度（可取120～150mm）；5l－螺丝端杆的长度（一般取320mm）；－预应力筋的冷拉率；1－预应力筋的冷拉弹性回缩率（可取0.4～0.6％）；n－对焊接头数量；6l－每个对焊接头的压缩量。5(c)预应力筋一端采用螺丝端杆锚具，另一端采用镦头锚具(a)预应力筋两端采用螺丝端杆锚具(b)预应力筋一端采用螺盛端杆锚具，另一端采用帮条锚具6【例5-1】某24m跨度的预应力钢筋混凝土屋架。屋架下弦孔道长度23800mm，预应力筋为4Фl25，实测钢筋冷拉率δ＝3.5％，冷拉后的弹性回缩率δ1＝0.3％，预应力筋两端采用螺丝杆锚具，螺丝端杆长度320mm，其露在构件外的长度为120mm。预应力筋用三根钢筋对焊而成。试求粗钢筋的下料长度。若预应力筋一端为螺丝端杆，另一端采用帮条锚具，帮条锚具及垫板厚度为90mm；预应力筋一端为螺丝端杆，另一端采用镦头锚具（垫板厚度为15mm）。试求粗钢筋的下料长度。7解：（1）预应力筋两端均为螺丝端杆锚具，各参数的取值为12564,23800,120,320,25nllll则12561221238002120232042513.5%0.3%mmlllLnl8（2）预应力筋一端为螺丝端杆锚具，另一端采用帮条锚具时，各参数的取值为123563,23800,120,90,320,25nlllll则1235611238001209032032513.5%0.3%mmllllLnl9（3）预应力筋一端为螺丝端杆锚具，另一端采用镦粗头锚具时，各参数的取值为124563,23800,120,2.25251571.25,320,25nlllll则12456112380012071.2532032513.5%0.3%mmllllLnl10钢筋束的制作包括编束、下料和张拉等工作。（二）钢筋束的制作钢筋束目前主要采用Φ12钢筋3—6根组成，钢绞线束主要采用3～6根7Φ5组成。由于其强度高，柔性好，而且钢筋不需要接头等优点，近年来钢筋束和钢绞线束预应力筋的应用越来越广泛。钢筋束所用钢筋一般是盘圆状供应，长度较长，不需要对焊接长。钢筋束预应力筋的制作工艺一般是：开盘冷拉、下料和编束。冷拉RRB400级钢筋及钢绞线下料切断时，宜采用切断机或砂轮锯切断，不得采用电弧切割。钢绞线切断前，在切口两侧50mm处应用铅丝绑扎，以免钢绞线松散。111一混凝土构件；2—孔道；3一钢筋束；4--JMl2型锚具；5一镦头锚具1212Lla（1）预应力钢筋束两边同时张拉时，其下料长度1钢筋束的下料长度式中：1l－构件的孔道长度；a－端留量，采用YC-60型穿心式千斤顶张拉，JM12锚具时，a＝850mm；L－预应力筋的下料长度；131Llab（1）预应力钢筋束一端张拉时，预应力筋的下料长度式中：b－非张拉端（固定端）留量，b...
