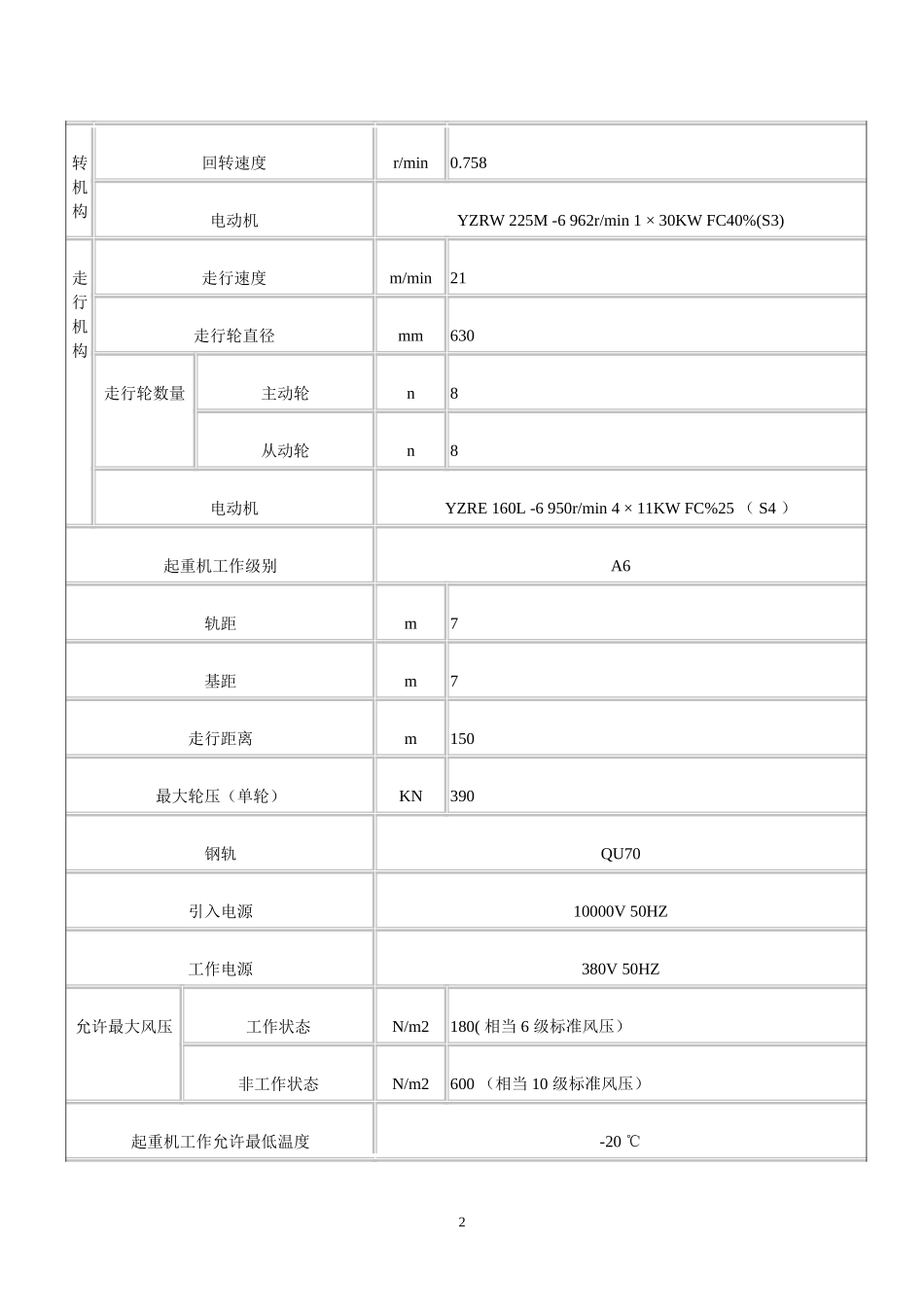

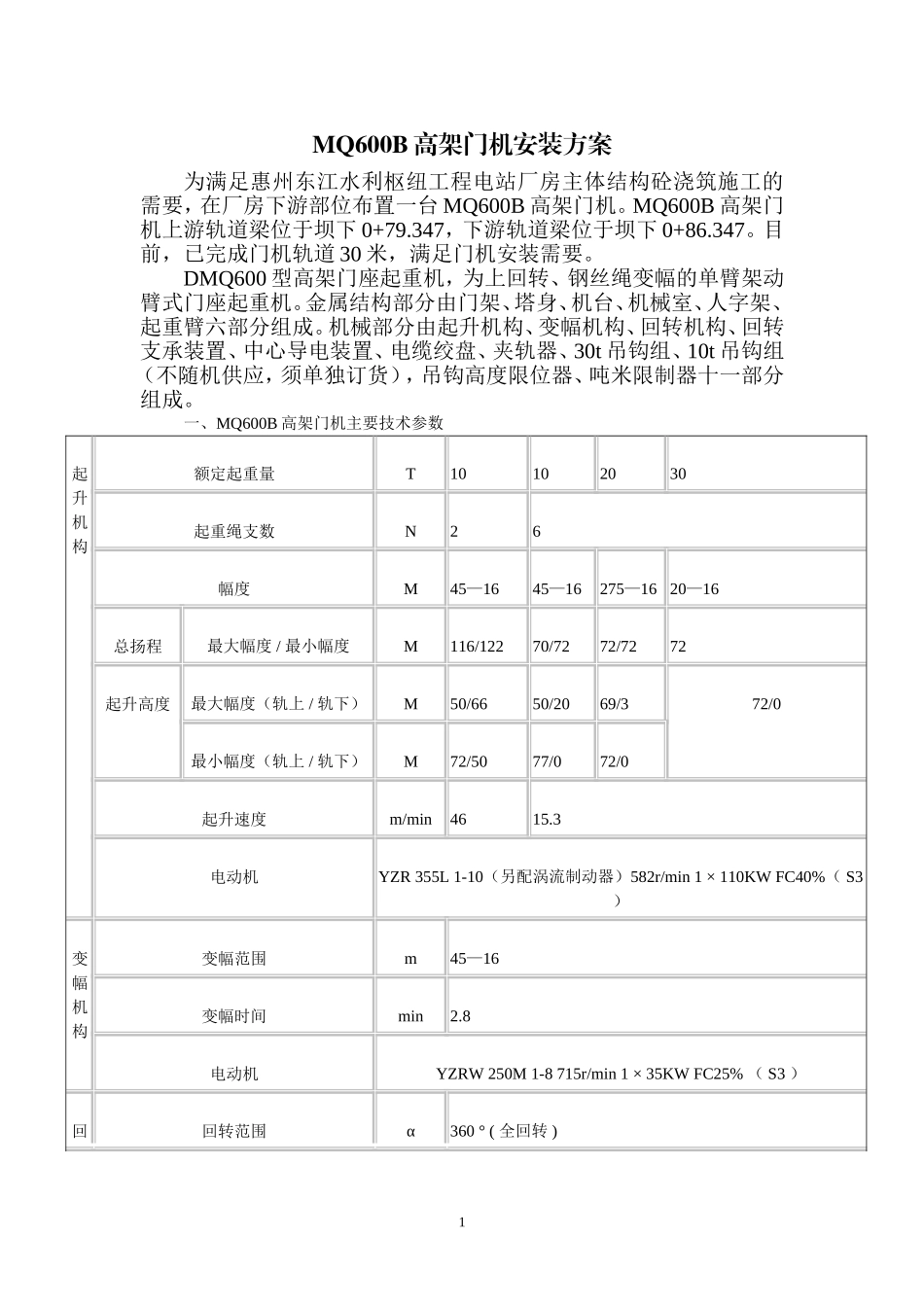

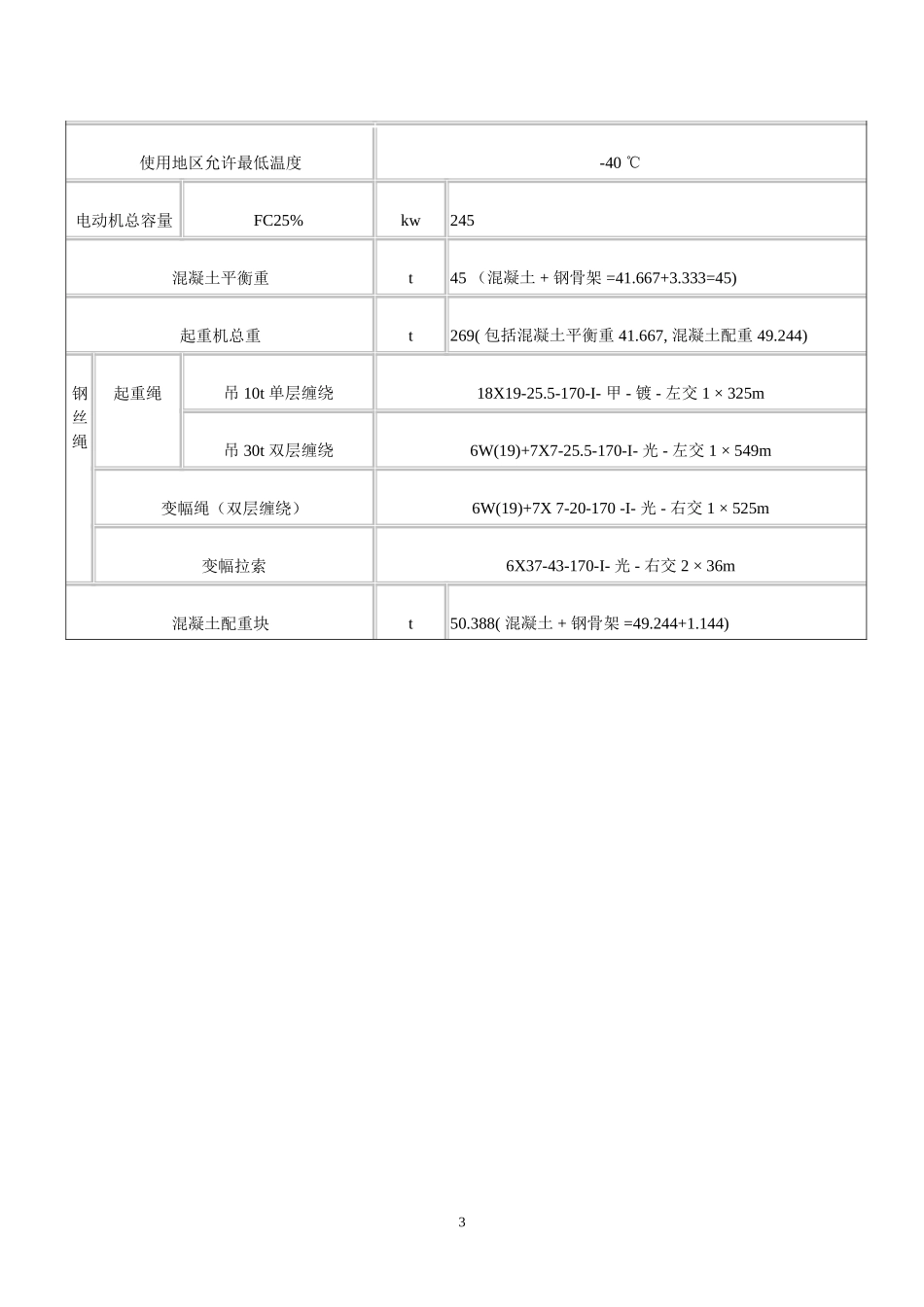

MQ600B高架门机安装方案为满足惠州东江水利枢纽工程电站厂房主体结构砼浇筑施工的需要，在厂房下游部位布置一台MQ600B高架门机。MQ600B高架门机上游轨道梁位于坝下0+79.347，下游轨道梁位于坝下0+86.347。目前，已完成门机轨道30米，满足门机安装需要。DMQ600型高架门座起重机，为上回转、钢丝绳变幅的单臂架动臂式门座起重机。金属结构部分由门架、塔身、机台、机械室、人字架、起重臂六部分组成。机械部分由起升机构、变幅机构、回转机构、回转支承装置、中心导电装置、电缆绞盘、夹轨器、30t吊钩组、10t吊钩组（不随机供应，须单独订货），吊钩高度限位器、吨米限制器十一部分组成。一、MQ600B高架门机主要技术参数起升机构额定起重量T10102030起重绳支数N26幅度M45—1645—16275—1620—16总扬程最大幅度/最小幅度M116/12270/7272/7272起升高度最大幅度（轨上/轨下）M50/6650/2069/372/0最小幅度（轨上/轨下）M72/5077/072/0起升速度m/min4615.3电动机YZR355L1-10（另配涡流制动器）582r/min1×110KWFC40%（S3）变幅机构变幅范围m45—16变幅时间min2.8电动机YZRW250M1-8715r/min1×35KWFC25%（S3）回回转范围α360°(全回转)1转机构回转速度r/min0.758电动机YZRW225M-6962r/min1×30KWFC40%(S3)走行机构走行速度m/min21走行轮直径mm630走行轮数量主动轮n8从动轮n8电动机YZRE160L-6950r/min4×11KWFC%25（S4）起重机工作级别A6轨距m7基距m7走行距离m150最大轮压（单轮）KN390钢轨QU70引入电源10000V50HZ工作电源380V50HZ允许最大风压工作状态N/m2180(相当6级标准风压）非工作状态N/m2600（相当10级标准风压）起重机工作允许最低温度-20℃2使用地区允许最低温度-40℃电动机总容量FC25%kw245混凝土平衡重t45（混凝土+钢骨架=41.667+3.333=45)起重机总重t269(包括混凝土平衡重41.667,混凝土配重49.244)钢丝绳起重绳吊10t单层缠绕18X19-25.5-170-I-甲-镀-左交1×325m吊30t双层缠绕6W(19)+7X7-25.5-170-I-光-左交1×549m变幅绳（双层缠绕）6W(19)+7X7-20-170-I-光-右交1×525m变幅拉索6X37-43-170-I-光-右交2×36m混凝土配重块t50.388(混凝土+钢骨架=49.244+1.144)3二、安装程序41、轨道安装（1）采用QU70钢轨，轨距为7m，总体轨道坡度不大于3‰，轨距偏差不大于±5mm，同一截面上两根轨道高度差不大于±10mm；在轨道全长范围内，侧向弯曲极限偏差不大于±10mm，高度极限偏差不大于±30mm；（2）安装时，四组台车车轮所处轨道所形成的平面度公差不大于2mm。2、MQ600B高架门机安装必须满足产品使用说明书中的有关规定。3、在轨道上放置四组台车，须注意台车的序号、横向、纵向尺寸应符合设计要求。将四组台车固定支撑牢固，然后安装纵梁。4、安装门腿先在地面将对角的两个门腿安装在底座圆筒上，各构件连接应牢固、可靠，其中高强度螺栓拧紧力矩应按说明书的要求进行。安装完成对角的两个门腿后，用履带吊车将其吊起，安装在纵梁上，安装另两对角的门腿时需搭设脚手架，依次将另两个门腿吊装在底座圆筒上，与对角纵梁相连接，并用高强度螺栓拧紧。5、安装第一节圆筒用履带吊车吊起第一节圆筒，安装在底座圆筒上，打上定位销，然后依次穿螺栓，带螺母，用力矩扳手拧紧，达到规定的力矩值。6、安装第二节圆筒安装方法与第一节圆筒相同。7、安装回转下支撑安装方法与第一节圆筒相同。8、安装机台因为安装机台高度超过30m，目前项目部所拥有的履带吊臂长不够，须采取在吊装位置场地填土石方，高于MQ600B高架门机轨道6～7m，采用两台履带吊台吊的方法；或采用150吨履带吊吊装。在吊起机台后应注意平衡，将机台安装在回转支撑上面，并用高强螺栓用力矩扳手拧紧。9、安装回转机构用履带吊吊起回转机构，安装在机台上与回转下支撑齿轮连接。回转机构在安装后，必须保证小齿轮与回转支撑齿圈有良好的啮合，传动平稳，检测齿侧间隙△=0.6～0.8mm。10、安装起升、变幅卷扬机构用履带吊依次吊起起升、变幅卷扬机构，安装在机台上，用螺栓与机台固定。11、安装人字架在地面组装好人字架，吊起安装在机台上，然后把操作室吊装在机台根部，安装20吨平衡重，然后连接所有电气设备。用两个销子与机台连...
