《建筑施工机械》6土方机械VIP专享VIP免费

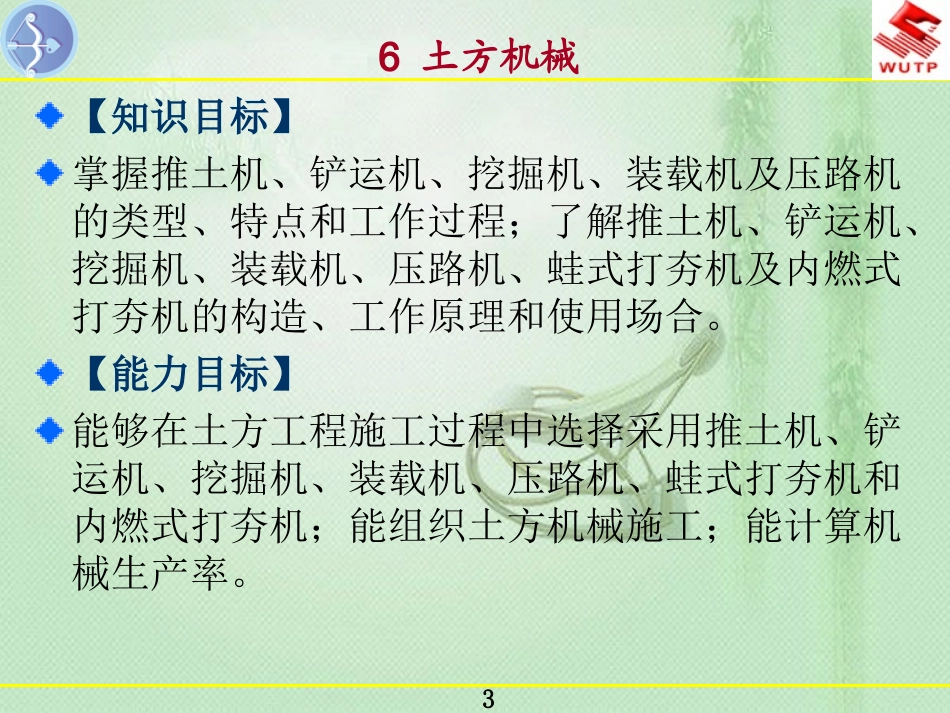

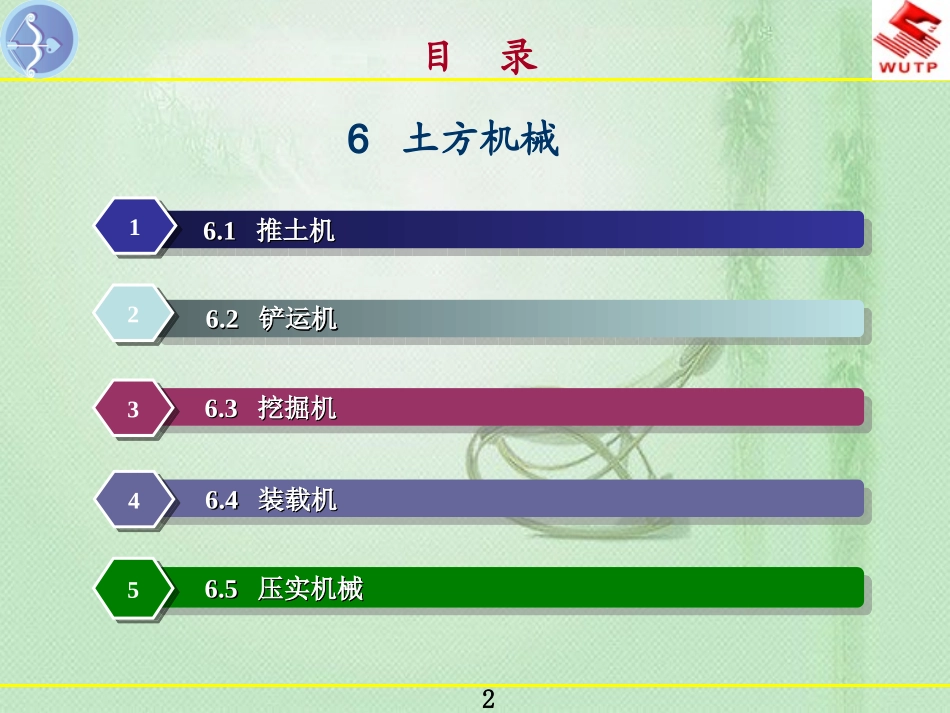

1教育部职业教育与成人教育司推荐教材教育部职业教育与成人教育司推荐教材高等职业技术教育教材高等职业技术教育教材主编：高文安杨庚副主编：陈建军马晋芳贾瑜6土方机械建筑施工机械建筑施工机械（第（第22版）版）JIANZHUSHIGONGJIXIE2www.techbook.com.cn6.16.1推土机推土机116.26.2铲运机铲运机226.36.3挖掘机挖掘机336.46.4装载机装载机446.56.5压实机械压实机械556土方机械目录3www.techbook.com.cn【知识目标】掌握推土机、铲运机、挖掘机、装载机及压路机的类型、特点和工作过程；了解推土机、铲运机、挖掘机、装载机、压路机、蛙式打夯机及内燃式打夯机的构造、工作原理和使用场合。【能力目标】能够在土方工程施工过程中选择采用推土机、铲运机、挖掘机、装载机、压路机、蛙式打夯机和内燃式打夯机；能组织土方机械施工；能计算机械生产率。6土方机械4www.techbook.com.cn土方工程施工过程中使用的机械称为土方机械。土方工程的施工过程主要有土方开挖、运输、填筑和压实等。土方施工机械主要有铲土运输机械、挖掘机械、压实机械、水力土方机械和准备作业机械等。土方机械根据行走系统结构可分为轮胎式和履带式两种。土方机械一般由动力装置（大部分为柴油机）、传动装置、行走装置和工作装置等组成。土方工程施工中主要根据作业对象和作业要求选用土方机械。6土方机械5www.techbook.com.cn1．铲土运输机械铲土运输机械主要用于铲运、推运或平整场地。根据用途又分为推土机、铲运机、装载机、平地机等。选用铲土运输机械应考虑运料距离。例如，推土机沿地面推运物料时适应于30～60m的距离；自行式铲运机能自装、自运、自卸地面物料，适应于180～2000m的长运距；单斗装载机与自卸汽车配套使用时适于300m以上的运距；平地机适于大面积场地的平整作业等。6土方机械6www.techbook.com.cn2．挖掘机械挖掘机械用于挖掘高于或低于承机面的物料（包括土壤、煤、泥沙及经过预松后的岩土和矿石等），并将其装入运输车辆或卸至堆料场。它又分为单斗挖掘机和多斗挖掘机两类。3．压实机械压实机械利用静压、振动或夯击原理，密实地基土壤和道路铺砌层，使其密度增大，承载能力提高。常用的压实机械有羊足碾、光轮压路机、轮胎压路机、振动压路机、蛙式夯和内燃打夯机等。6土方机械7www.techbook.com.cn4．水力土方机械水力土方机械是利用高速水射流冲击土壤或岩体进行开挖，然后将泥浆（或岩浆）输送到指定地点的土方机械。常用的有水泵、水枪、吸泥泵等。它能综合完成挖掘、输送、填筑等作业，利用刀形或斗形工作装置切削土壤，效率较高，但消耗水电量大，应用有局限性。5．准备作业机械准备作业机械包括松土机和除荆机等。6土方机械8www.techbook.com.cn6.1推土机6.1推土机9www.techbook.com.cn推土机是土方工程施工的主要机械之一，它是以履带式拖拉机为基础，经必要的加固改装而成的机械。推土板多用油压操纵。推土机操纵灵活，运转方便，所需工作面较小，行驶速度快，易于转移，能爬30°左右的缓坡，因此应用范围较广。推土机适应于开挖I至Ⅲ类土，多用于平整场地、回填土方、开挖深度不大的基坑、堆筑堤坝以及配合挖土机集中土方、修路开道等。图6.1是液压操纵的T2-100型推土机外形图。液压操纵推土机除了可以升降推土板外，还可调整推土板的角度，具有更大的灵活性。6.1推土机10www.techbook.com.cn图6.1T2-100型推土机6.1推土机11www.techbook.com.cn1.固定式推土机与万能式推土机固定式推土机又称为直铲式推土机，其推土刀的安装垂直于拖拉机纵轴方向并且与顶推架的联接为刚性固定。这种推土机在作业时只能进行正向前进推土，而不能作侧向移土和侧向开挖。万能式推土机又称为回转式推土机，其推土刀除了可以在水平面向左或向右作倾斜20°～30°安装外，还可在垂直面相对水平面转动0°～9°安装。这种推土机既可以在前进推土的同时作侧向移土，还可以根据作业要求进行一定深度的侧向开挖。6.1.1推土机的类型、特点及应用6.1推土机12www.techbook.com.cn2.机械式推土机与液压式推土机机械式推土机又称绳索式推土机，其推土刀的升降是利用装在拖拉机后部的绞盘和钢丝绳、滑轮组...
