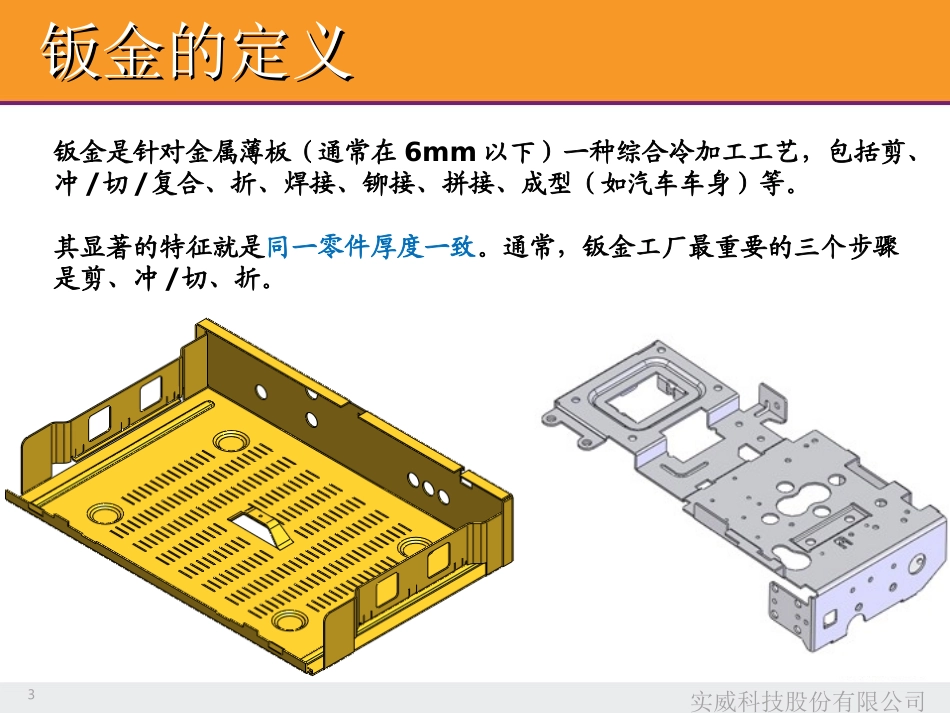

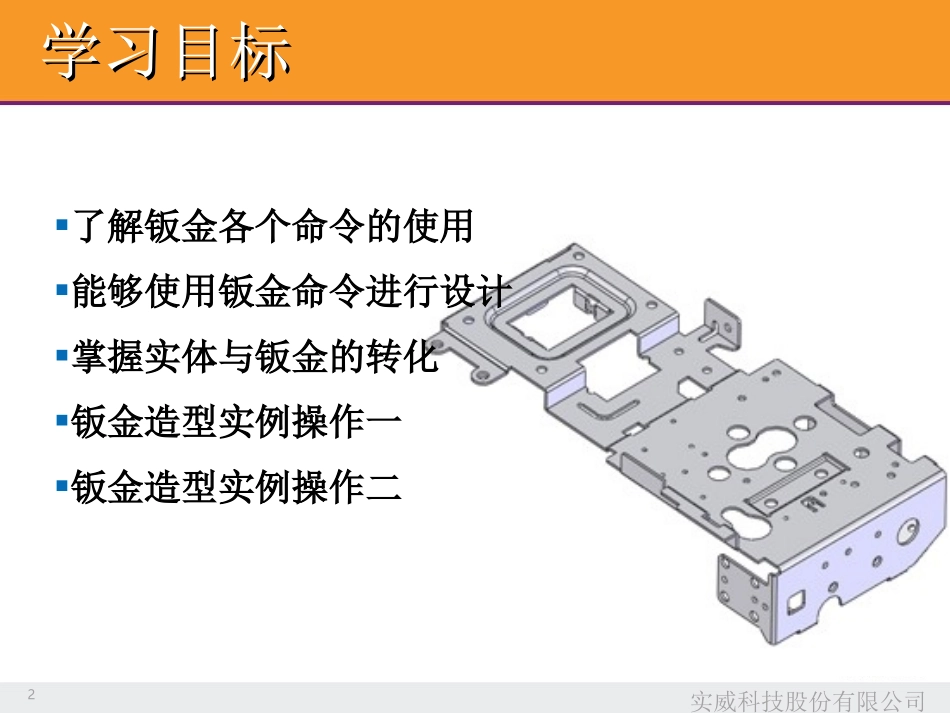

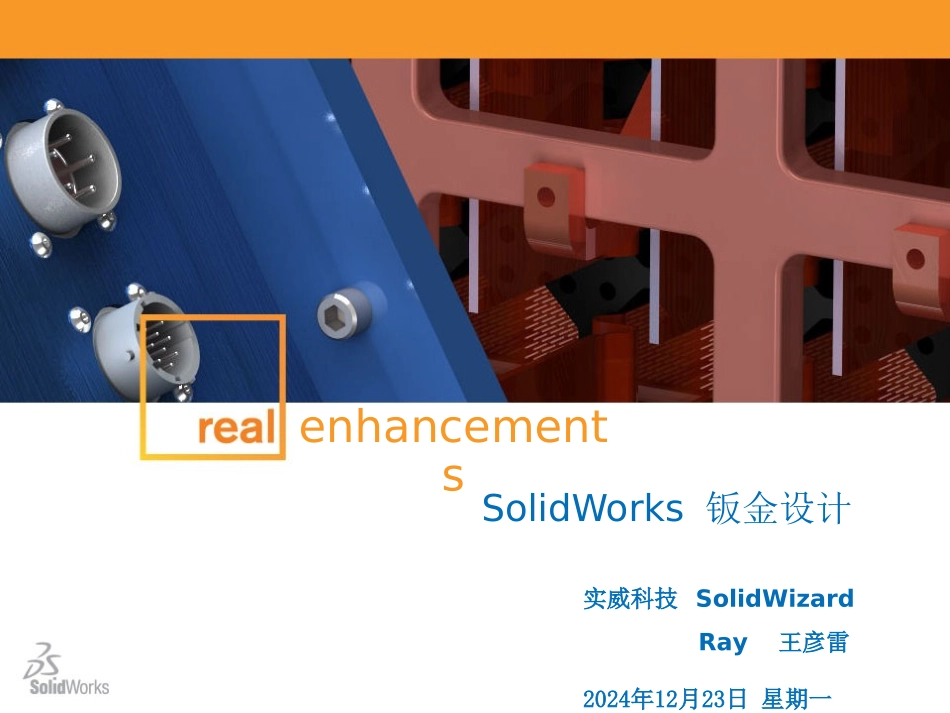

SolidWorks钣金设计enhancements实威科技SolidWizardRay王彦雷2024年12月23日星期一2实威科技股份有限公司学习目标学习目标了解钣金各个命令的使用能够使用钣金命令进行设计掌握实体与钣金的转化钣金造型实例操作一钣金造型实例操作二3实威科技股份有限公司钣金的定义钣金的定义钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成型（如汽车车身）等。其显著的特征就是同一零件厚度一致。通常，钣金工厂最重要的三个步骤是剪、冲/切、折。4实威科技股份有限公司法兰法兰————四种基本法兰四种基本法兰基体法兰(Base-Flange)基体法兰用来为零件建立基体特征的，它与拉伸特征相类似，不过可以用指定的折弯半径来自动添加折弯。斜接法兰(Miter-Flange)斜接法兰是针对那些需要在边线进行一定角度连接的模型，在一条或多条边上建立法兰，用户也可以在适当的地方建立释放槽。边线法兰(Edge-Flange)边线法兰特征可将法兰添加到钣金零件的所选边上，用户可以修改折弯角度和草图轮廓。薄片（Tab）薄片特征可以为钣金零件添加具有相同厚度的薄片，薄片特征的草图必须在已有平面上绘制5实威科技股份有限公司基体法兰基体法兰1.基体法兰是新钣金零件中的第一个特征2.基体法兰被添加到SolidWorks零件后,系统会标记为钣金零件。3.特定的钣金特征被添加到FeatureManager设计树6实威科技股份有限公司基体法兰基体法兰对于基材法兰特征,需要注意的是：•基体法兰特征是从草图生成的。而草图可以是单一开环、单一闭环或多重封闭轮廓。•在一个SolidWorks零件中，只能有一个基体法兰特征。•基体法兰特征的厚度和折弯半径将成为其它钣金特征的默认值。欲修改默认值可以编辑基体法兰特征或者钣金特征，但厚度不能在钣金特征中修改。7实威科技股份有限公司基体法兰基体法兰基体法兰支持的轮廓草图：•单一开环•单一闭环•多重封闭轮廓单一开环单一开环轮廓可用于拉伸、旋转、剖面、路径、引导线、以及钣金。典型的开环轮廓以直线或其它草图实体绘制。对于单一开环轮廓草图的钣金，样条曲线为无效的草图实体。8实威科技股份有限公司基体法兰基体法兰单一闭环同样，单一闭环轮廓可用于拉伸、旋转、剖面、路径、引导线、以及钣金。典型的单一闭环轮廓是用圆、方形、闭环样条曲线、以及其它封闭的几何形状绘制的。多重封闭轮廓多重封闭轮廓可用于拉伸、旋转、以及钣金。如果有一个以上的轮廓，其中一个轮廓必须包含其它轮廓。此草图不能构建基体法兰9实威科技股份有限公司基体法兰基体法兰欲生成一个基体法兰特征：1.生成一个符合标准的草图2.单击钣金工具栏上的基体－法兰/薄片；或单击插入、钣金、基体法兰。基体-法兰PropertyManager上的控件会根据草图而更新。例如，如果是单一闭环轮廓草图，就不会出现方向1和方向2框。在方向1和方向2，为终止条件和总深度设置参数。在钣金参数下,设置钣金的厚度与折弯半径参数,在反向中指定反向加厚草图在折弯系数下选择一折弯系数类型在自动切释放槽下，选择一释放槽类型3.单击确定10实威科技股份有限公司钣金的定义钣金的定义在FeatureManager设计树中，基体－法兰特征生成三个新特征：•钣金1。包含默认的折弯参数。若要编辑默认折弯半径、折弯系数、折弯扣除或默认释放槽类型，请用右键单击钣金1，然后选择编辑特征。•基体-法兰1。代表钣金零件的第一个实体特征。•平板型式1。展开钣金零件。在默认情况下，当零件处于折弯状态时，平板型式被压缩。将该特征解压缩以展开钣金零件。11实威科技股份有限公司薄片薄片系统会自动将薄片特征的深度设置为钣金零件的厚度。至于深度的方向，系统会自动将其设置为与钣金零件重合，从而避免实体脱节。薄片草图的属性包括：•草图可以是单一闭环、多重闭环或多重封闭轮廓。•草图必须位于垂直于钣金零件厚度方向的基准面或平面上。•可以编辑草图，但不能编辑定义。在钣金零件中生成薄片特征：1.在符合上述要求的基准面或平面上生成草图2.单击钣金工具栏上的基体法兰/薄片或单击插入、钣金、薄片。12实威科技股份有限公司斜接法兰斜接法兰斜...
