NAE网络引擎的应用与调试(新)VIP免费

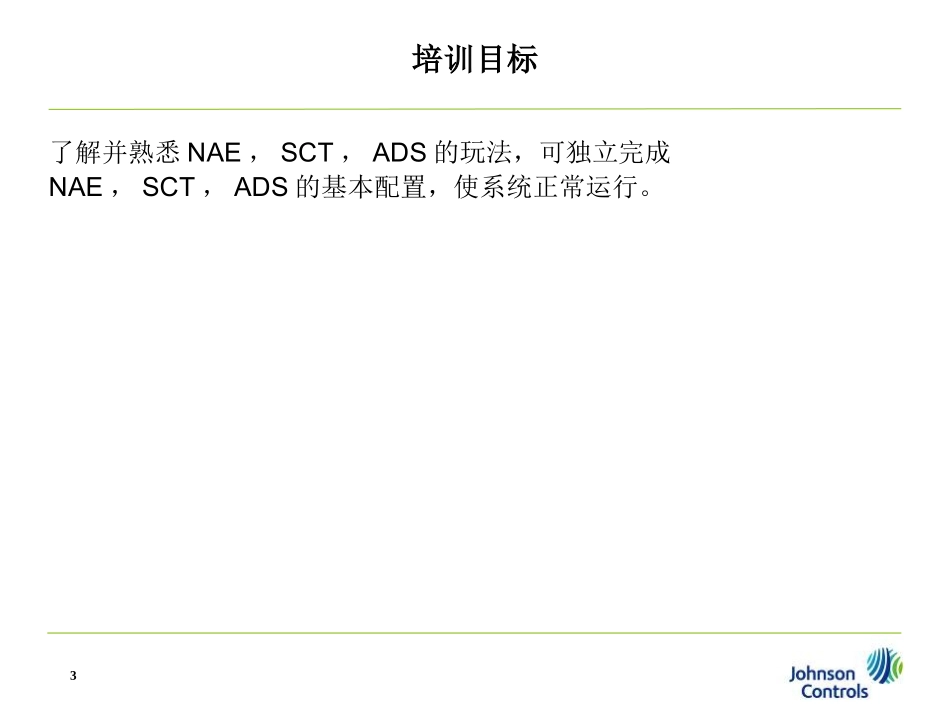

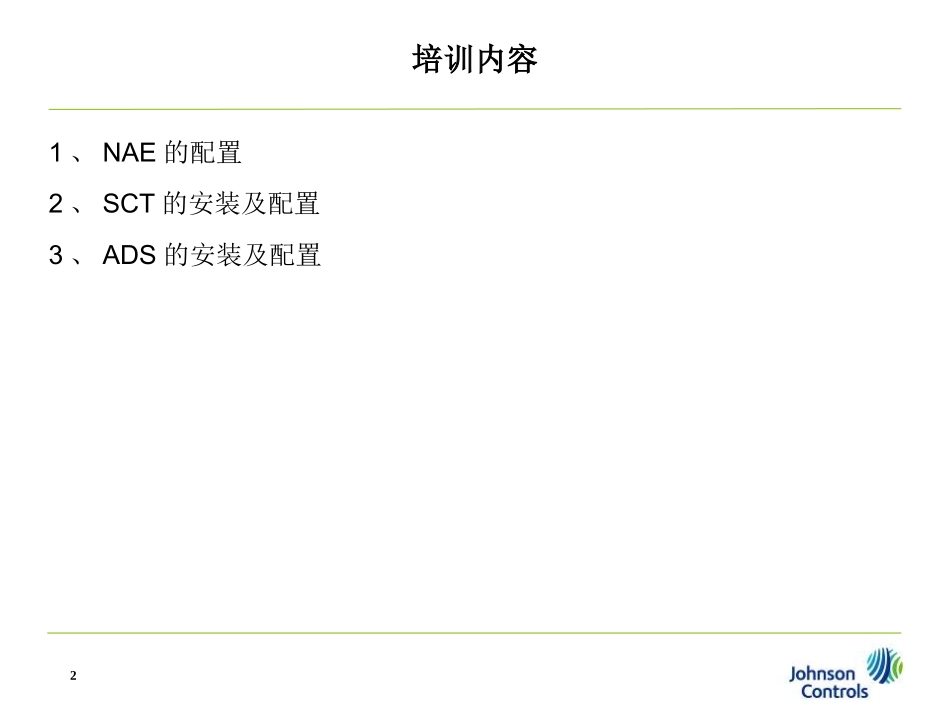

NAE网络引擎的应用与调试2培训内容1、NAE的配置2、SCT的安装及配置3、ADS的安装及配置3培训目标了解并熟悉NAE，SCT，ADS的玩法，可独立完成NAE，SCT，ADS的基本配置，使系统正常运行。4名词解释NAE(NetworkAutomationEngine)：网络控制引擎硬件设备，使用信息和网络技术集中管理现场设备的自动控制引擎，可以在线添加设备，现场点及编写联动程序。SCT(SystemConfigurationTool)：系统配置工具软件程序，离线创建数据库，离线编写联动程序（LCT），在线备份和恢复数据库。ADS(ApplicationandDataServers)：应用和数据服务器软件程序，通过访问ADS，来集中管理NAE，并实现数据的存储，如趋势数据等。MCL(MetasyssystemConnectivitytoLonworksnetwork)：软件程序，使NAE可以访问Lonworks网络上的设备。5配置流程（以Lon为例）编写DDC程序下载到DDC中在线Commision向NAE中添加资源文件Upload图形绑点FXBuilderFXCommProMCLIESCTVisio2003英文版AGASCTADS联动程序LCT图形输出Download集中管理数据备份、恢复SCT控制逻辑确认6NAE、SCT、ADS在MSEA中的位置7NAE的型号根据NAE所提供的接口类型（如N2、Lonworks等）及总线上所能带的设备数量分为下面4个主要型号：NAE35xxNAE45xxNAE55xxNAE85xx8NAE9NAE35xx10NAE45xx11NAE55xx12NAE85xxNAE85不支持：•N2networks•LONWORKSnetworks•BACnetMS/TPFieldDevices•dial-outtoanADS/ADX•deviceResetcommandintheMetasyssystemUI•upgradeusingtheNAE/NIEUpdateTool13配置NAE的步骤（以ADS+SCT+NAE5520为例）首先确定NAE的IP地址，使用的工具软件为NAEIPTracker。获取NAEIP地址的方法：确保NAE与PC在同一局域网（可以是不同网段）运行软件NAEIPTracker(安装SCT时自动安装)将NAE电源断开（包括电池电源也要断开）将NAE接通电源，NAE重启NAE重启完毕后，IPTracker中返回NAE的地址及其他信息。14配置NAE的步骤（以ADS+SCT+NAE5520为例）一、校准服务器时间（时区、时间）15配置NAE的步骤（以ADS+SCT+NAE5520为例）二、Site里的设置在导航栏里双击Site，在右侧状态栏里，点击Edit，来修改相应参数。SiteTimeServers:Site的时间与List列表中的计算机同步。DeviceTimeServers:NAE的时间与List列表中的计算机同步。Site时间会比同步时间慢32秒左右噢！16配置NAE的步骤（以ADS+SCT+NAE5520为例）三、NAE里的设置-Focus标签在导航栏里双击NAE，在右侧状态栏里，点击Edit，来修改相应参数。有时LocalSiteDirector、ADSRepository设置好NAE重启后，在ItemReference里显示的还是原来的值，导致SCT无法正常上传和下载。所以强烈建议用SCT来修改这个选项里的参数，然后Download到NAE。17配置NAE的步骤（以ADS+SCT+NAE5520为例）四、NAE里的设置-Network标签在导航栏里双击NAE，在右侧状态栏里，点击Edit，来修改相应参数。将NAE的上述参数设置好后，就可以通过配置SCT来对NAE进行数据库下载了。18SCT&ADS软件平台安装硬件环境19SCT&ADS软件平台安装软件需求（由上至下顺序安装）MSDESP420SCT&ADS软件平台安装软件需求（由上至下顺序安装）21SCT&ADS软件平台安装注意事项1、文件夹选项中要求显示所有隐藏文件及文件夹2、本地连接中要求网络的文件和打印机共享3、安装前，先修改计算机名称为ADS服务器名称，如ADS1。4、Internet信息服务(IIS)版本：C:\WINDOWS\SYSTEM32\INETSRV\inetinfo.exe右键\属性安装：控制面板\添加删除程序\Windows组件5、安装并允许ASP.NET（仅windows20003ServerOS）控制面板添加删除程序添加删除Windows组件应用服务详细ASP.NET控制面板管理工具IIS管理器WebService文件夹ASP.NET6、安装OEM软件dotNetframeworkMSDE2000_SP4(在运行中安装并添加后缀字符串)查看版本：控制面板/添加删除程序安装：开始\运行，根据文件具体位置，修改下面命令参数即可，粘贴至输入栏。F:\OEM\Microsoft\MSDE2000_SP4\setup.exeSAPWD=MetasysPWDISABLENETWORKPROTOCOLS=0SECURITYMODE=SQL22SCT软件安装注意事项1、需要125MB磁盘空间，安装的磁盘分区为NTFS格式2、安装电脑网卡与交换机有有效连接状态(即安装到...
