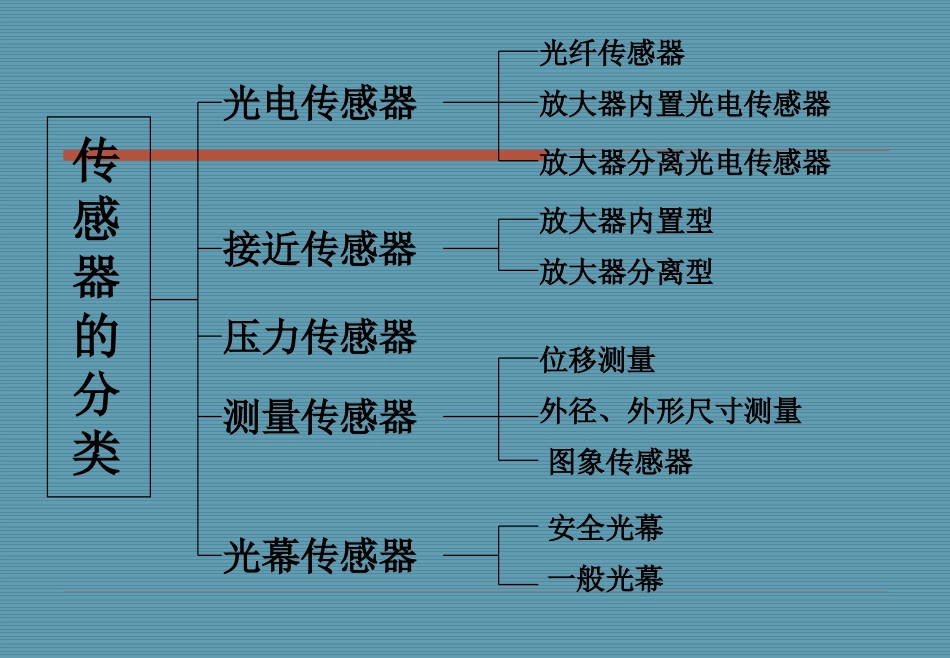

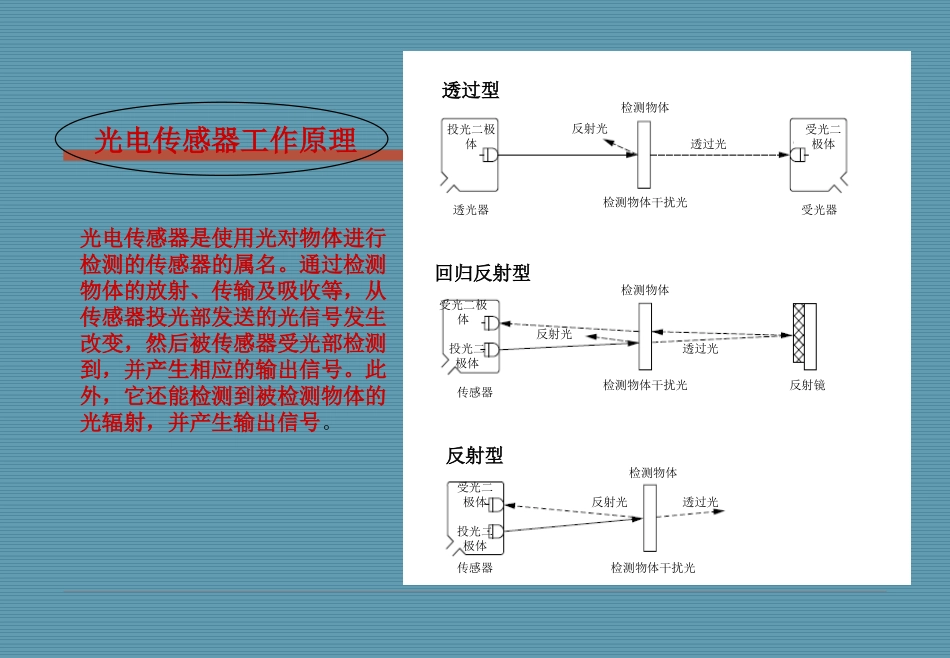

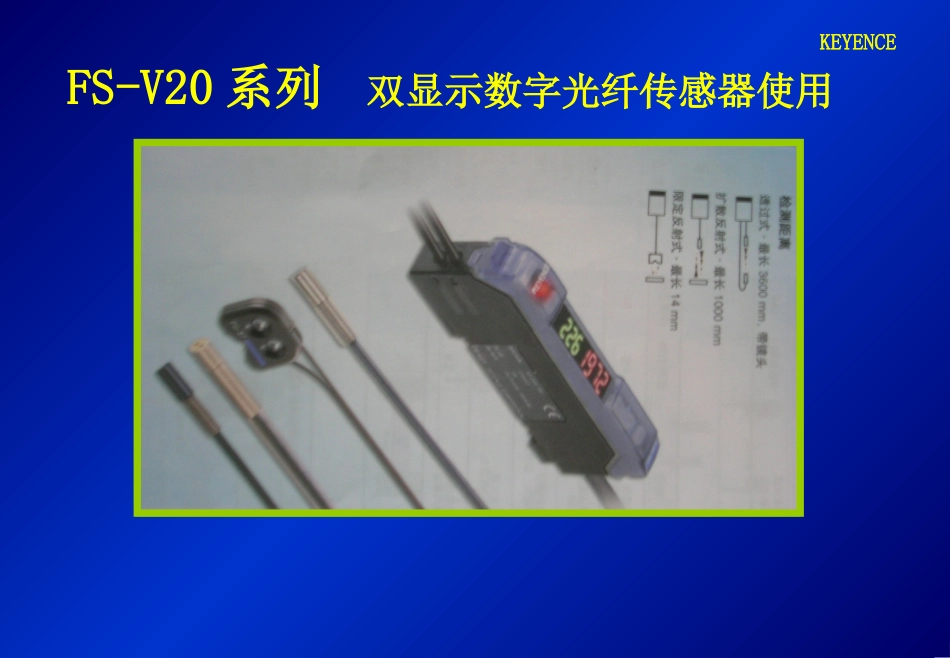

FS-V20系列双显示数字光纤传感器使用KEYENCE传感器的分类光电传感器接近传感器压力传感器测量传感器光幕传感器光纤传感器放大器内置光电传感器放大器分离光电传感器放大器内置型放大器分离型位移测量外径、外形尺寸测量图象传感器安全光幕一般光幕透过型回归反射型反射型投光二极体反射光检测物体透过光检测物体干扰光受光二极体透光器受光器投光二极体受光二极体检测物体反射光检测物体干扰光透过光传感器反射镜投光二极体受光二极体传感器检测物体检测物体干扰光反射光透过光光电传感器工作原理光电传感器是使用光对物体进行检测的传感器的属名。通过检测物体的放射、传输及吸收等,从传感器投光部发送的光信号发生改变,然后被传感器受光部检测到,并产生相应的输出信号。此外,它还能检测到被检测物体的光辐射,并产生输出信号。FS-V20系列应用FS-V20系列比FS01系列等产品拥有更多的更方便的功能技术交流中心1、五大特性说明2、放大器种类及输出电路3、三种检测方式4、显示监控模式印象深刻的KEYENCE5、参数设定6、光纤模块选择7、应用实例FS-V20FS-V20系列规格系列规格五大特性说明KEYENCE1、FS-V20数字光纤传感器有一个双数字监视器,可以观察预设值和当前值。2、FS-V20中新研制的处理器功率达到传统光纤传感器的四倍。增强功率保证了在苛刻条件下稳定检测。4、FS-V20能够检测直径达0.005mm金丝,内装的数字放大器确保了50的高反映速㎲度。3、FS-V20的四元红色发光二极管使工作寿命延长,同时S-APC电路使光发射保持均匀。5、FS-V20系列连接两个传感器时,就会用电子装置延时光发射时间。这样就能防止相互干扰。光纤模块及转接头放大器种类及输出电路KEYENCENPN型传感器输出回路型号光源输出类型FS-V21RNPNFS-V21RPPNPFS-V21G绿LED色NPNFS-V22RNPNFS-V22RPPNPFS-V22G绿LED色NPNFS-V20R红LED色NPN0-线扩展红LED色红LED色基本单元1-线扩展放大器种类PNP型传感器输出回路FS-V20的高解析度模式把最大入射电平从普通的确4095提高到65,520以感应近距离物体。KEYENCE三种检测方式一、超级大功率模式二、超高速模式三、高解析度模式1、超级大功率模式既保证了更长的检测距离,也保证了更高程度的稳定检测。2、超级大功率模式意味着即使在苛刻的环境下也能够进行稳定的检测。3、超级大功率模式延长了检测距离,同时也提供了简易的光轴调整,甚至适用于细小型光纤。FS-V20数字光纤传感器达到同行业中最快的50反应速度。它每秒可以检㎲测多达10000个目标物,同时还使目标物的数值设置得到监控。KEYENCE显示监控模式模式按钮一、预设数值和当前数值当前数值预设数值在监测受光亮的同时可以更改预设值。当前数值预设数值二、最高值和最低值保存功能可以使最高值和最低值同时显示。三、模式状态显示FS-V20使用户可以在改变设置时查看放大器模式状态,而且即使是对这个产品不熟悉的操作者也能够调出放大器状态进行设置。输出模式切换方法KEYENCE灵敏度设定输出切换按钮手动设定按钮设定数值现在数值一、全自动设定使目标物体通过光纤模组,同时按下SET按钮3秒以上。根据按SET钮时间内的受光量设定灵敏度。设定完成后,在数位监视器上用绿色显示设定值。二、手动设定以手动模式设定设定值。设定值按此钮设定值会减少按此钮设定值会增大三、两点设定1、在光纤模组前没有物体的状态下,快速按下SET钮。2、将目标放置在光纤模组前,快速按下SET钮。以无目标与有目标时受光量差异的中点为设定值。四、定位设定1、在光纤模组前没有物体的状态下,快速按下SET钮。2、将目标应检测的部分(尖端)放置在光纤模组前,按下SET钮3秒以上。以目标的尖端达到所设定的位置时目标被检出。KEYENCE灵敏度设定输出切换按钮手动设定按钮设定数值现在数值五、最大灵敏度设定由于灰尘等环境原因检测能力下降,把灵敏度设至最高。1、对于反射式光纤模组在无目标的情况下按SET钮3秒以上。2、对于透过式光纤模组,在有目标的情况下按SET钮3秒以上。*若检测距离不足,请根据两点设定方法设定灵敏度。选择输出选择有光线接受ON(L-ON)或无光线ON(D-ON)的模式。显示已设为无光线接受ON(D-ON)。约在5秒钟无操作时,会...
