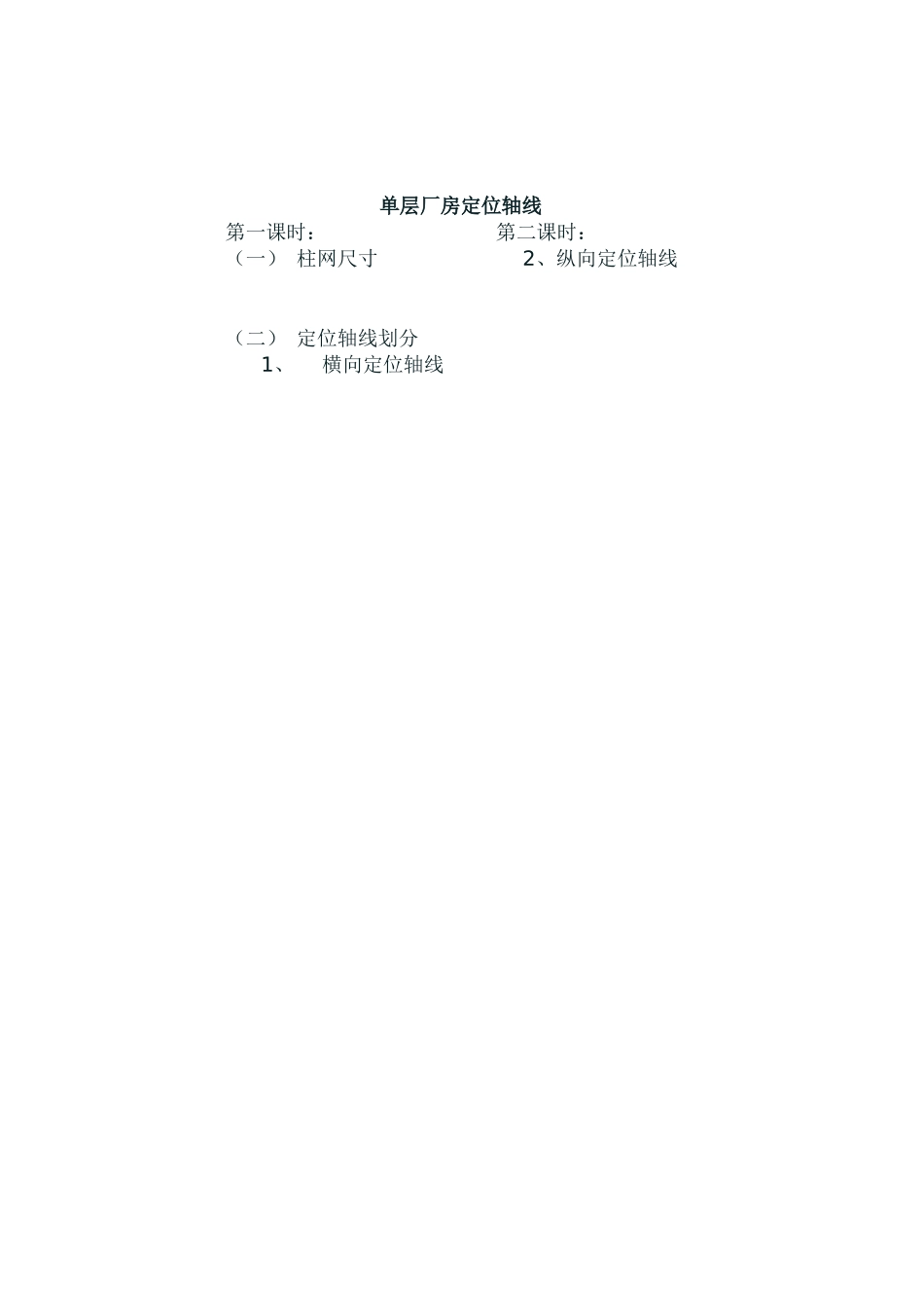

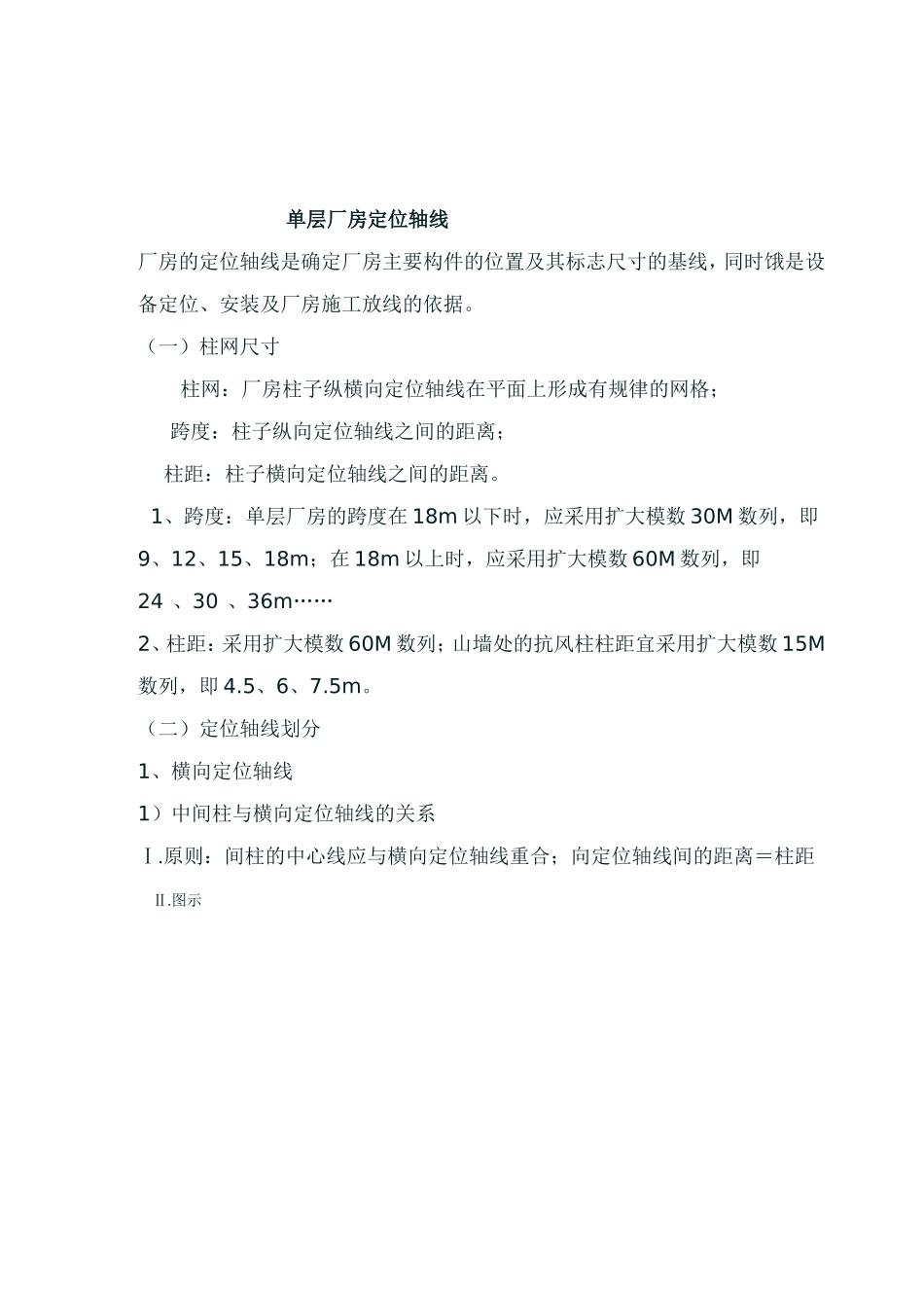

单层厂房定位轴线2讲授单层厂房定位轴线第一课时：第二课时：（一）柱网尺寸2、纵向定位轴线（二）定位轴线划分1、横向定位轴线单层厂房定位轴线厂房的定位轴线是确定厂房主要构件的位置及其标志尺寸的基线，同时饿是设备定位、安装及厂房施工放线的依据。（一）柱网尺寸柱网：厂房柱子纵横向定位轴线在平面上形成有规律的网格；跨度：柱子纵向定位轴线之间的距离；柱距：柱子横向定位轴线之间的距离。1、跨度：单层厂房的跨度在18m以下时，应采用扩大模数30M数列，即9、12、15、18m；在18m以上时，应采用扩大模数60M数列，即24、30、36m……2、柱距：采用扩大模数60M数列；山墙处的抗风柱柱距宜采用扩大模数15M数列，即4.5、6、7.5m。（二）定位轴线划分1、横向定位轴线1）中间柱与横向定位轴线的关系Ⅰ.原则：间柱的中心线应与横向定位轴线重合；向定位轴线间的距离＝柱距Ⅱ.图示2）山墙处柱子与横向定位轴线的关系Ⅰ.墙为非承重墙时划分原则：山墙内缘和抗风柱外缘应与横向定位轴线重合。端部处柱的中心线距离横向定位轴线600mm。即横向定位轴线间的距离≠柱距横向定位轴仍是端部处纵向构件标志端部的位置线。即横向定位轴线间的距离等于纵向构件的标志尺寸。Ⅱ.墙为承重墙时划分原则：山墙内缘与横向定位轴线间的距离应按砌块的半块或倍数或墙厚的一半来规定。3）横向变形缝处柱子与横向定位轴线的关系划分原则：横向变形缝处，定位轴线采用双轴线。变形缝处柱的中心线距离横向定位轴线600mm。即横向定位轴线间的距离≠柱距横向定位轴仍是变形缝处纵向构件标志端部的位置线。即横向定位轴线间的距离等于纵向构件的标志尺寸。、2、纵向定位轴线纵定位轴是纵向构件标志端部的位置线，如屋架或屋面梁端部的标志位置线。1）边柱与纵向定位轴线的关系2）中柱与纵向定位轴线的关系Ⅰ.等高跨中柱与纵向定位轴线的关系Ⅱ.高低跨处中柱与纵向定位轴线的关系
