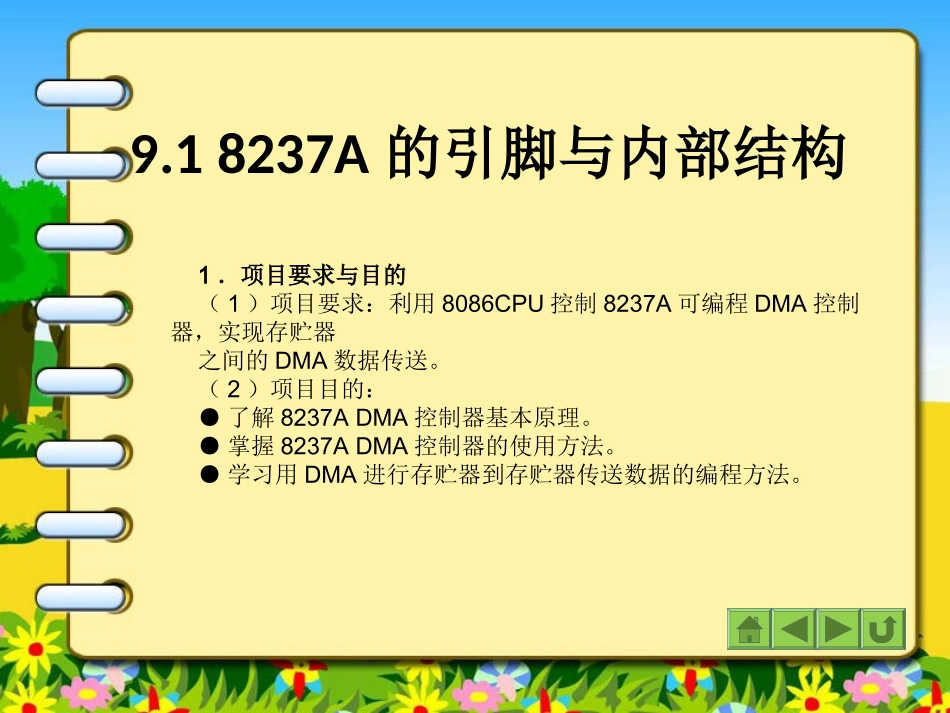

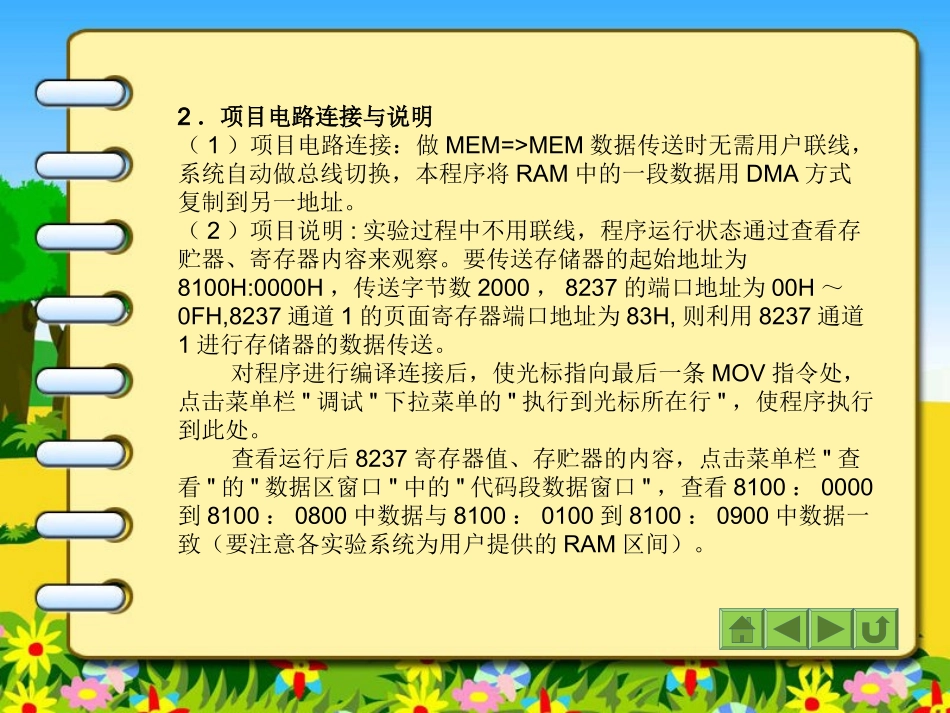

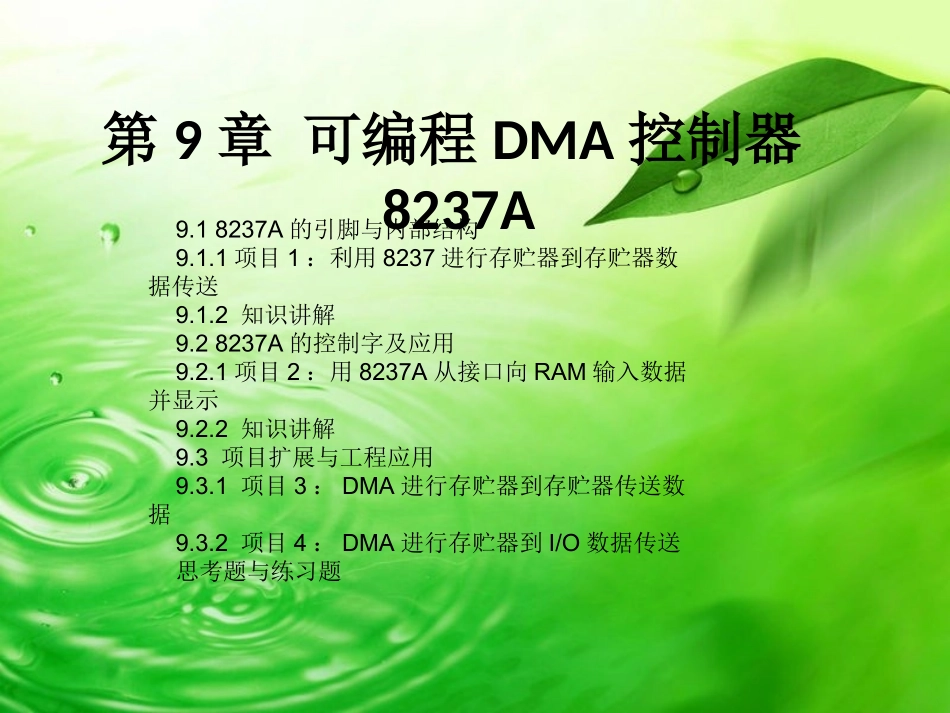

第9章可编程DMA控制器8237A9.18237A的引脚与内部结构9.1.1项目1：利用8237进行存贮器到存贮器数据传送9.1.2知识讲解9.28237A的控制字及应用9.2.1项目2：用8237A从接口向RAM输入数据并显示9.2.2知识讲解9.3项目扩展与工程应用9.3.1项目3：DMA进行存贮器到存贮器传送数据9.3.2项目4：DMA进行存贮器到I/O数据传送思考题与练习题9.18237A的引脚与内部结构1．项目要求与目的（1）项目要求：利用8086CPU控制8237A可编程DMA控制器，实现存贮器之间的DMA数据传送。（2）项目目的：●了解8237ADMA控制器基本原理。●掌握8237ADMA控制器的使用方法。●学习用DMA进行存贮器到存贮器传送数据的编程方法。2．项目电路连接与说明（1）项目电路连接：做MEM=>MEM数据传送时无需用户联线，系统自动做总线切换，本程序将RAM中的一段数据用DMA方式复制到另一地址。（2）项目说明:实验过程中不用联线，程序运行状态通过查看存贮器、寄存器内容来观察。要传送存储器的起始地址为8100H:0000H，传送字节数2000，8237的端口地址为00H～0FH,8237通道1的页面寄存器端口地址为83H,则利用8237通道1进行存储器的数据传送。对程序进行编译连接后，使光标指向最后一条MOV指令处，点击菜单栏"调试"下拉菜单的"执行到光标所在行"，使程序执行到此处。查看运行后8237寄存器值、存贮器的内容，点击菜单栏"查看"的"数据区窗口"中的"代码段数据窗口"，查看8100：0000到8100：0800中数据与8100：0100到8100：0900中数据一致（要注意各实验系统为用户提供的RAM区间）。3．项目电路原理框图DMA进行存贮器到存贮器传送数据电路框图如图9-1所示。电路由8086CPU芯片、8237A芯片、RAM等组成。图9-1DMA进行存贮器到存贮器传送数据电路框图4．项目程序设计（1）程序流程图DMA进行存贮器到存贮器传送数据程序流程图如图9-2所示。图9-2DMA进行存贮器到存贮器传送数据程序流程图（2）程序清单DMA进行存贮器到存贮器传送数据程序清单如下所示。DMAEQU00HDATASEGMENTPBDB?DATAENDSSTACKSEGMENTSTACKSTADW50DUP(0)TOPEQULENGTHSTASTACKENDSCODESEGMENTASSUMECS:CODE,DS:DATA,SS:STACKSTART:MOVAL,04HOUTDMA+0DH,AL;复位命令，使先后触发器清0MOVAL,08HOUT83H,AL;置通道1页面寄存器MOVAL,00HOUTDMA+02H,AL;写地址低8位MOVAL,00HOUTDMA+02H,AL;写地址高8位MOVAX,2000;置传送字节数OUTDMA+03H,AL;先写入低8位MOVAL,AH;OUTDMA+03H,AL;后写入高8位MOVAL,88HOUTDMA+0BH,AL;后通道0模式字MOVAL,85HOUTDMA+0BH,AL;后通道1模式字MOVAL,83HOUTDMA+08H,AL;写命令字，允许通道0地址保持MOVAL,0EHOUTDMA+0FH,AL;通道0解除屏蔽MOVAL,04HOUTDMA+09H,AL;通道0软件请求，启动DMA传送MOVAH,4CH;返回DOSINT21HCODEENDSENDSTART9.1.2知识讲解1.DMA传送的基本概念直接存储器存取DMA是一种外设与存储器或者存储器与存储器之间直接传送数据的方法，适用于需要大量数据高速传送的场合，通常在微机系统中，图像显示、磁盘存取、磁盘间的数据传送和高速的数据采集系统均可采用DMA数据交换技术。DMA传送示意图如图9-3所示，在数据传送过程中，DMA控制器可以获得总线控制权，控制高速I/O设备（如磁盘）和存储器之间直接进行数据传送，不需要CPU直接参与。用来控制DMA传送的硬件控制电路就是DMA控制器（简称DMAC）。图9-3DMA传送示意图图9-3DMA数据传送过程如下：①I/O接口向DMAC发出DMA请求。②如果DMAC未被屏蔽，则在接到DMA请求后，向CPU发出总线请求，希望CPU让出数据总线、地址总线和控制总线的控制权，由DMAC控制。③CPU执行完现行的总线周期，如果CPU同意让出总线控制权，向DMAC发出响应请求的回答信号,并且脱离三总线处于等待状态。④DMAC在收到总线响应信号后，向I/O接口发DMA响应信号，并由DMAC接管三总线控制权。⑤进行DMA传送。DMAC给出传送数据的内存地址，传送的字节数，及发出/信号；在DMA控制下，每传送一个字节，地址寄存器加1，字节计数器减1，如此循环，直至计数器之值为0。DMA读操作：读存储器写外设。DMA写操作：读外设写存储器。•⑥DMA传送结束，DMAC撤除总线请求信号，CPU重新控制总线，恢复CPU的工作。•Intel8237A是一种高性能的可编程DMA控...
