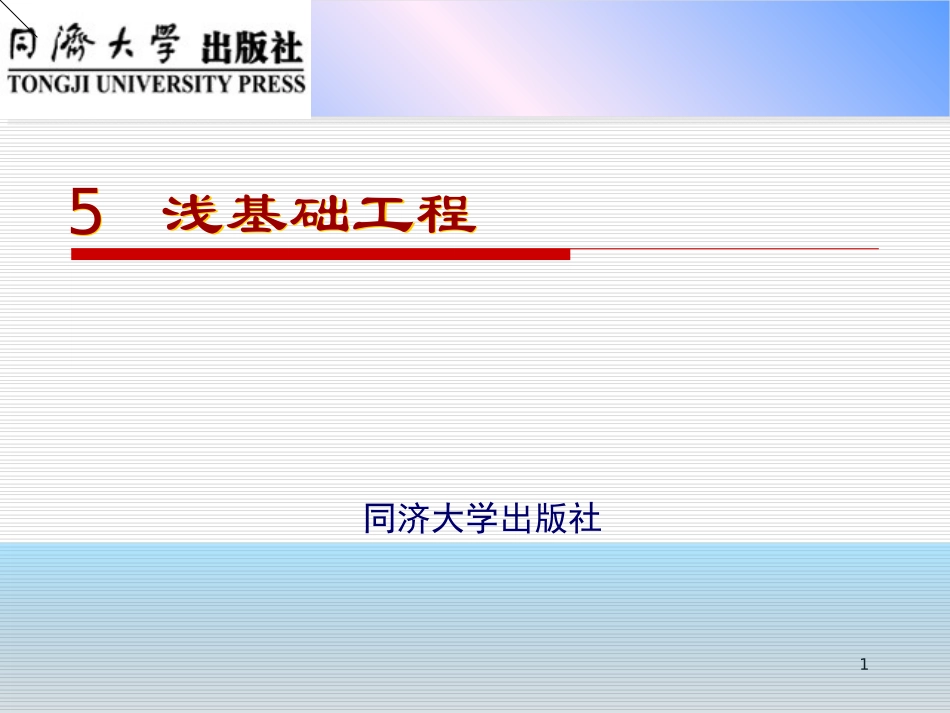

单元5浅基础工程VIP免费

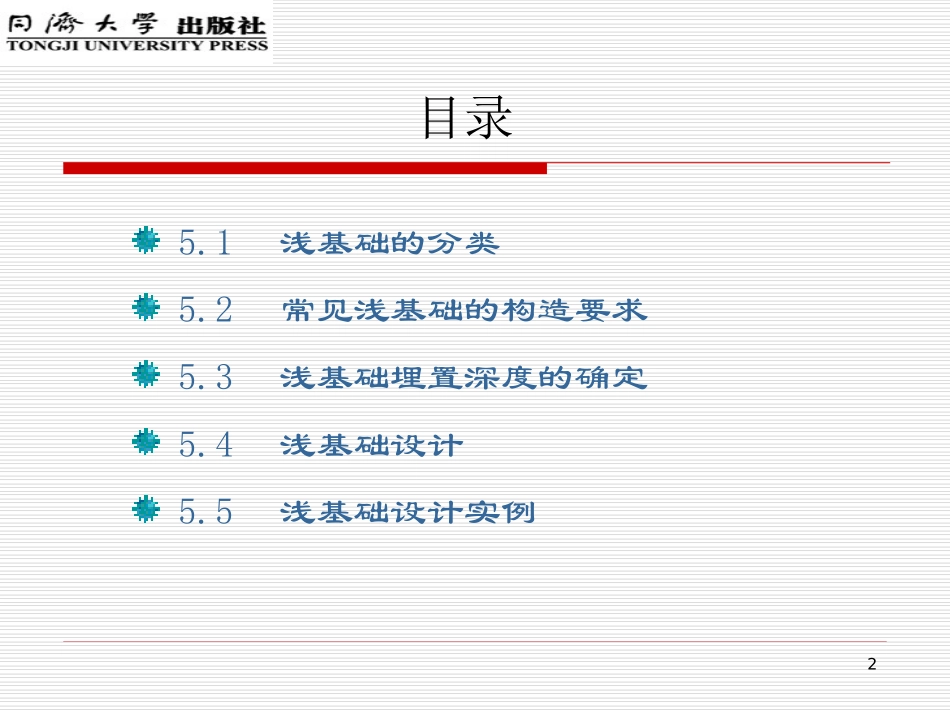

15浅基础工程5浅基础工程同济大学出版社2目录5.1浅基础的分类5.2常见浅基础的构造要求5.3浅基础埋置深度的确定5.5浅基础设计实例5.4浅基础设计35.1浅基础的分类4浅基础的分类•浅基础：方法一般将设置在天然地基上，埋置深度小于5m且用常规施工的基础称为天然地基上的浅基础。•浅基础的分类：根据基础的材料、构造类型和受力特点不同，可以将浅基础分为以下几种类型：无筋扩展基础、扩展基础、柱下钢筋混凝土条形基础、柱下十字形基础、筏形基础和箱型基础。5无筋扩展基础•无筋扩展基础：由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材料组成的，且不需配置钢筋的墙下条形基础或柱下独立基础。•特点：具有抗压强度较高，但抗拉、抗剪强度较低的特性，此类基础也常被称为刚性基础或刚性扩展基础。6无筋扩展基础常见类型如下：无筋扩展基础一、砖基础二一间隔收两皮一收7无筋扩展基础二、毛石基础三、毛石混凝土基础8无筋扩展基础四、混凝土基础五、灰土、三合土基础9扩展基础•扩展基础：有墙下钢筋混凝土条形基础和柱下钢筋混凝土独立基础两种。•特点：整体性较好，抗弯强度大，能发挥钢筋的抗拉性能及混凝土的抗压性能，在基础设计中广泛采用，特别适用于荷载大，土质较软弱时，并且需要基底面积较大而又必须浅埋的情况。10扩展基础一、墙下钢筋混凝土条形（a）无肋式（b）有肋式11扩展基础二、柱下钢筋混凝土独立基础12柱下钢筋混凝土条形基础当荷载很大或地基土层软弱时，如采用柱下钢筋混凝土独立基础，基础底面积必然很大而几乎相互连接，为增加基础的整体性和抗弯刚度并方便施工，可将同一排的柱基础连在一起做成条形基础，这种基础常在框架结构中采用。局部柱网图13柱下十字形基础荷载较大的高层建筑，如土质较弱，为了增加基础的整体剐度，减少不均匀沉降，可在柱网下纵横方向设置钢筋混凝土条形基础，即形成十字形基础。14筏形基础当地基很软弱，而上部结构的荷载又很大时，采用十字形基础仍不能满足要求；或相邻基槽距离很近时，可采用钢筋混凝土做成整块的筏形基础，以扩大基底面积，增强基础的整体剐度。（a）平板式（b）下梁式（c）上梁式15箱型基础当柱荷载很大，地基又特别软弱时，基础可做成由钢筋混凝土顶板、底板和纵横交叉的隔墙组成的空间整体结构基础内空可用作地下室，与实体基础相比可减少基底压力。箱形基础的优点：具有整体性好，抗弯刚度大，且空腹深埋等特点，可不相应的增加建筑物的层数，基础空心部分可作为地下室，可以减少基底的附加应力，从而减少地基的变形。箱形基础16壳体基础壳体基础适用于水塔、烟囱、料仓和中小型高炉等高耸的构筑物的基础。175.2常见浅基础的构造要求18无筋扩展基础无筋扩展基础的材料抗拉、抗剪强度低，而抗压性能相对较高。因此，在地基反力作用下，基础挑出部分同悬臂梁一样向上弯曲。显然，基础外伸悬臂越长，基础内力就越大。所以必须减少外伸悬臂的长度或增加基础的高度，使基础台阶高宽比b2/Ho减小。根据大量试验和实践表明，只要限制基础台阶的宽高比b2/Ho小于表5-2允许值要求，就可以保证基础不会因受弯、受剪而破坏。19无筋扩展基础表5-2无筋扩展基础台阶宽高比的允许值注：l_.pk为荷载效应标准组合时基础底面处的平均压力值(kPa)；2.阶梯形毛石基础的每阶伸出宽度，不宜大于200mm；3.当基础由不同材料叠加组成时，血对接触部分作抗压验算；4.基础底越处的平均压力值超过300kPa的混凝士基础，尚戊进行抗剪验算。20无筋扩展基础采用无筋扩展基础的钢筋混凝土柱，其柱脚高度h1不得小于b1，并不应小于300mm且不小于20d（d为柱中的纵向受力钢筋的最大直径）。当柱纵向受力钢筋在柱脚内的竖向锚固长度不满足锚固要求时，可沿水平方向弯折，弯折后的水平锚固长度不应小于10d也不应大于20d。d—柱中纵向钢筋直径21扩展基础（2）垫层的厚度不宜小于70mm；垫层混凝十强度等级应为C10。（1）锥形基础的边缘高度，不宜小于200mm，现浇柱下独立基础顶部应做成平台，每边从柱边缘放出不少于50mm，以便于柱支模；阶梯形基础的每阶高度，宜为300-500。22扩展基础（3）扩展基础底板受力钢筋的最小直径不宜小于10mm，间距...
