SL8000变频恒压供水电脑控制器VIP免费

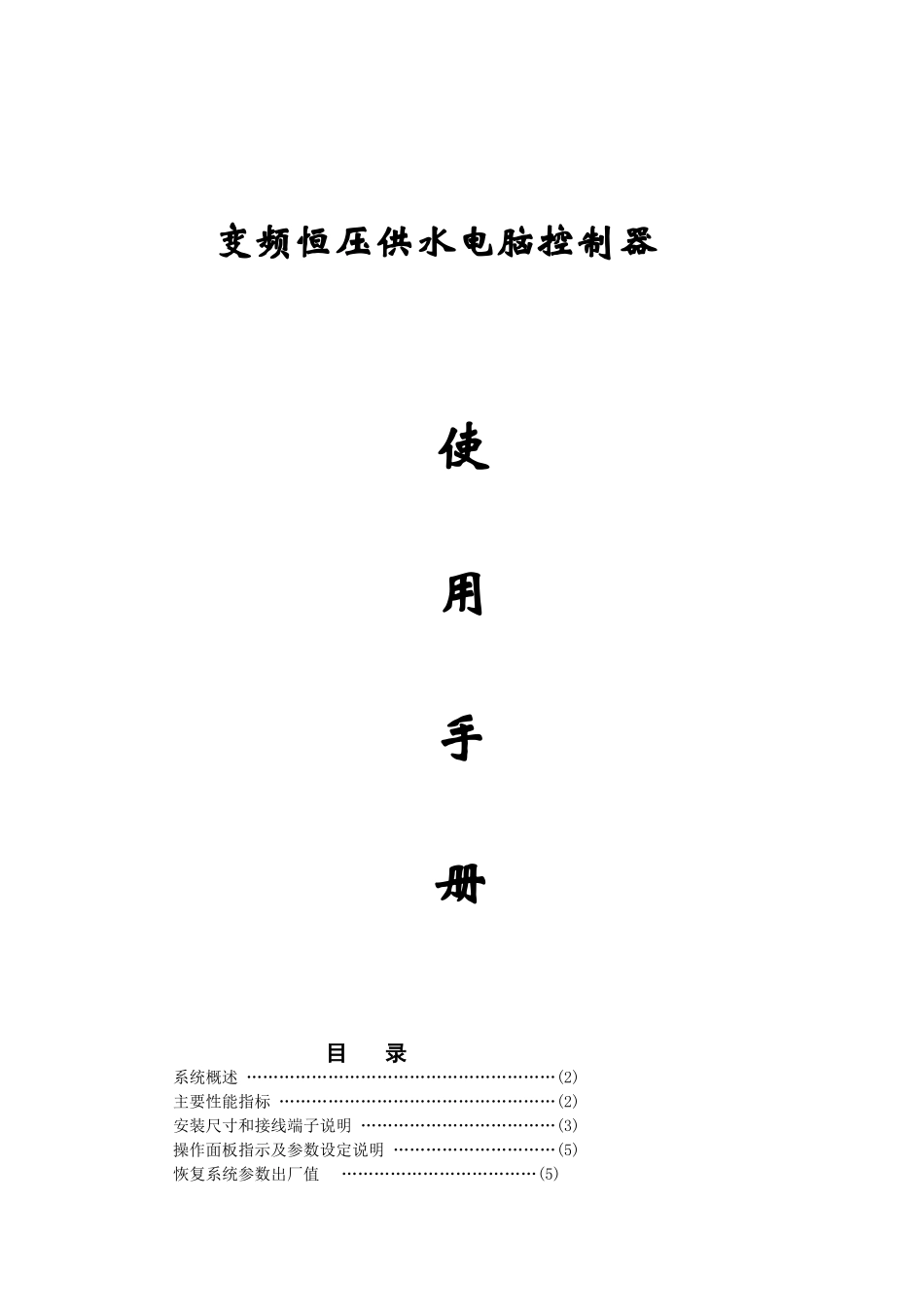

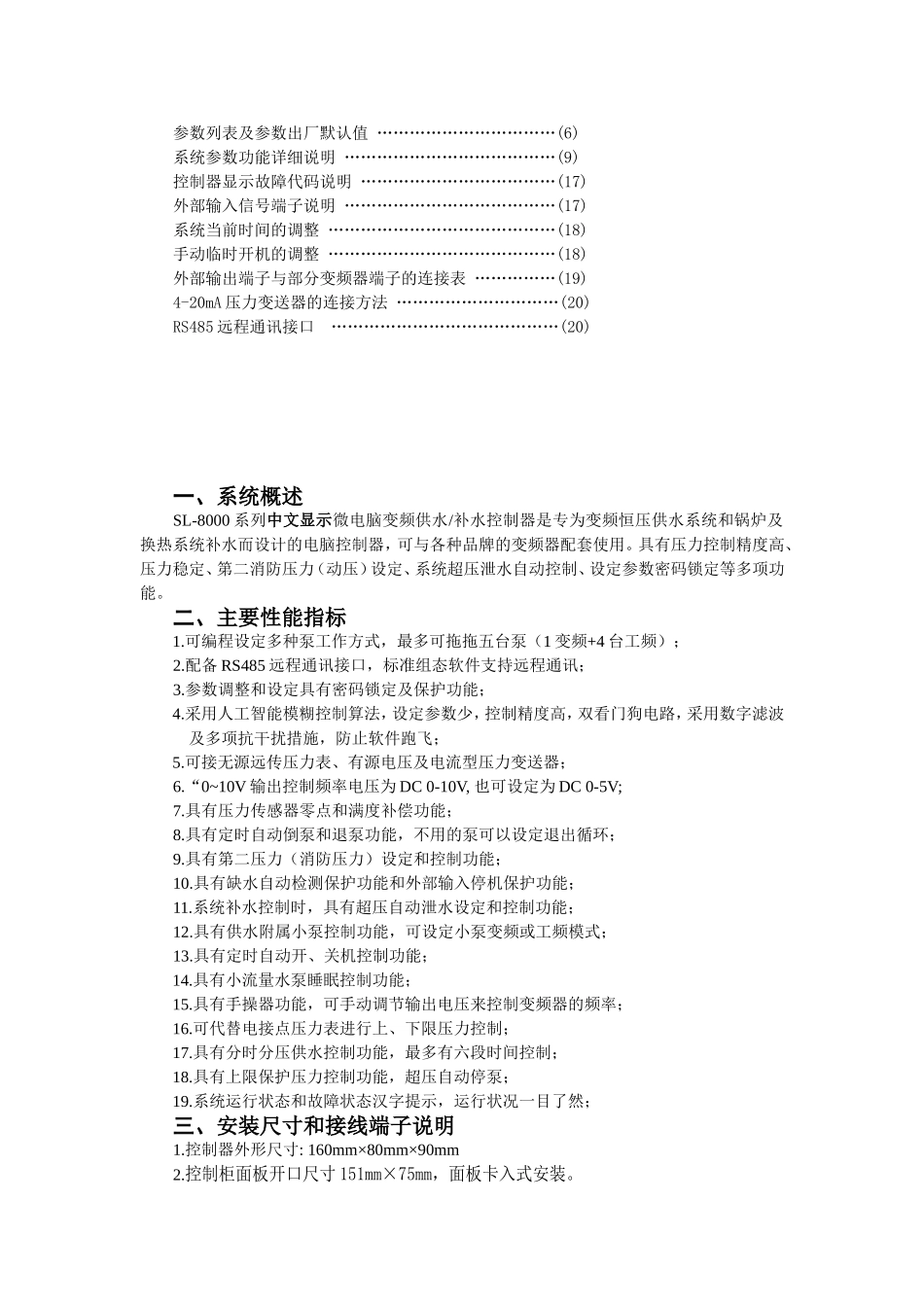

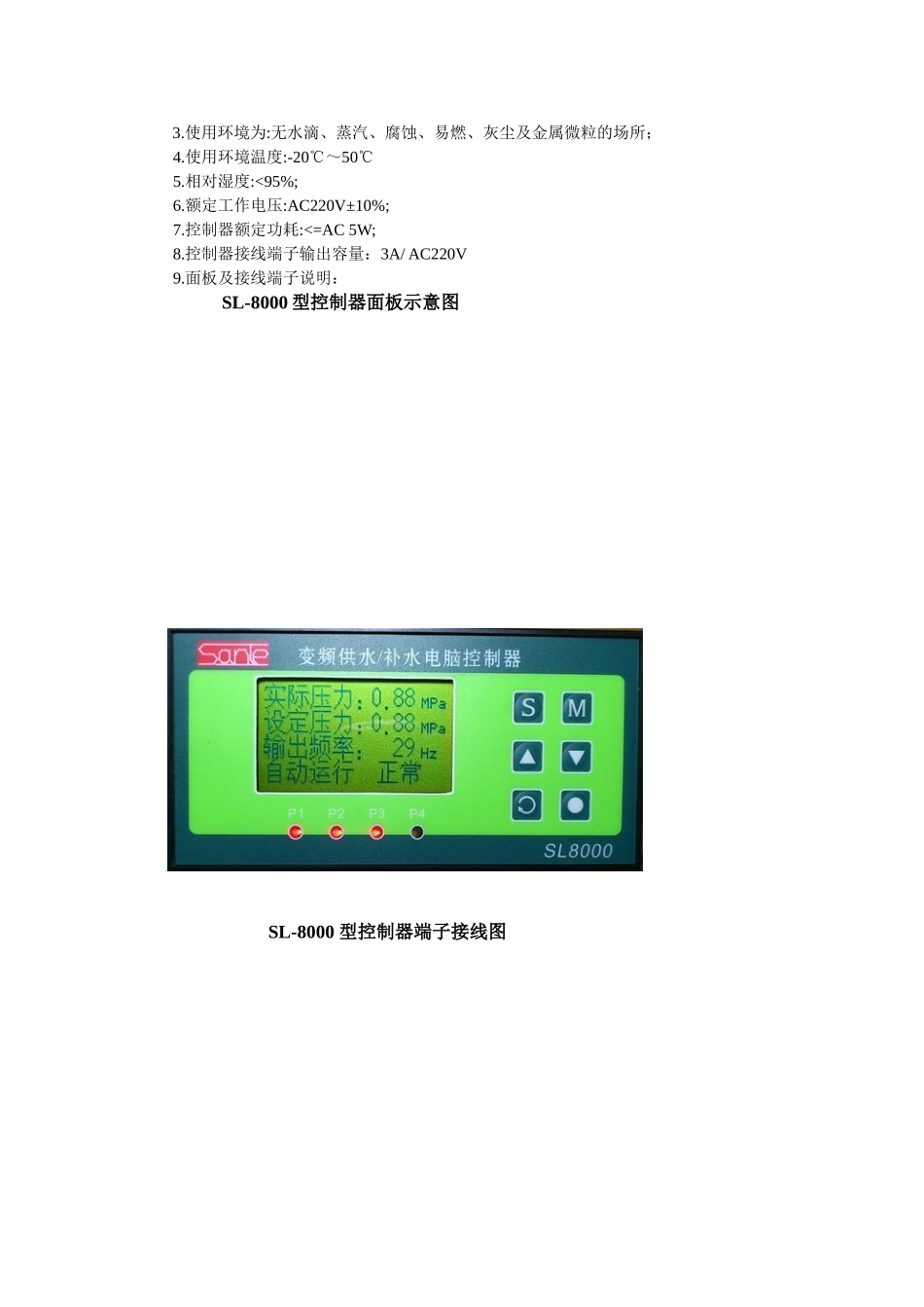

变频恒压供水电脑控制器使用手册目录系统概述…………………………………………………(2)主要性能指标……………………………………………(2)安装尺寸和接线端子说明………………………………(3)操作面板指示及参数设定说明…………………………(5)恢复系统参数出厂值………………………………(5)参数列表及参数出厂默认值……………………………(6)系统参数功能详细说明…………………………………(9)控制器显示故障代码说明………………………………(17)外部输入信号端子说明…………………………………(17)系统当前时间的调整……………………………………(18)手动临时开机的调整……………………………………(18)外部输出端子与部分变频器端子的连接表……………(19)4-20mA压力变送器的连接方法…………………………(20)RS485远程通讯接口……………………………………(20)一、系统概述SL-8000系列中文显示微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。二、主要性能指标1.可编程设定多种泵工作方式，最多可拖拖五台泵（1变频+4台工频）；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6.“0~10V输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸:160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及接线端子说明：SL-8000型控制器面板示意图SL-8000型控制器端子接线图1------TX+(RS485通讯接口+)2------TX–(RS485通讯接口-)3------GND(信号地)4------CM1(正转运行信号)5------FWD(正转运行信号)6------V+(远传压力表高端+5V)7------IN(压力信号输入0-5V)8------GND(压力信号输入地)9------DI2(缺水或停机信号输入)10------DI1(第二压力信号输入端)11-----0~10V--(DC0-10V输出)12------CM2(信号公共端2)13-----N(AC220V零线)14------L(AC220V火线)15-----B1(1#变频运行触点)16------B2(2#变频运行触点)17-----B3(3#变频运行触点)18-----G1(1#工频运行触点)19-----G2(2#工频运行触点)20-----G3(3#工频运行触点,泄压阀触点)21-----B4(4#变频运行触点)22-----G4(4#工频运行触点)23-----NC(空端子)24-----NC(空端子)四、操作面板指示及参数设定说明4.1面板及按键:"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"M"键和""键为参数翻页键；在正常工作状态，""键为显示方式转换键，用来转换显示压力值和输出频率值；"●"键为工厂保留测试键．4.2工作状态指示灯四个泵工作状态指示灯P1、P2、P3、P4表示四台泵，当指示灯为绿色时表示对应泵工作在变频方式，当指示灯为红色时，表示对应泵工作在工频方式。4.3参数的设定正常运行状态下...
