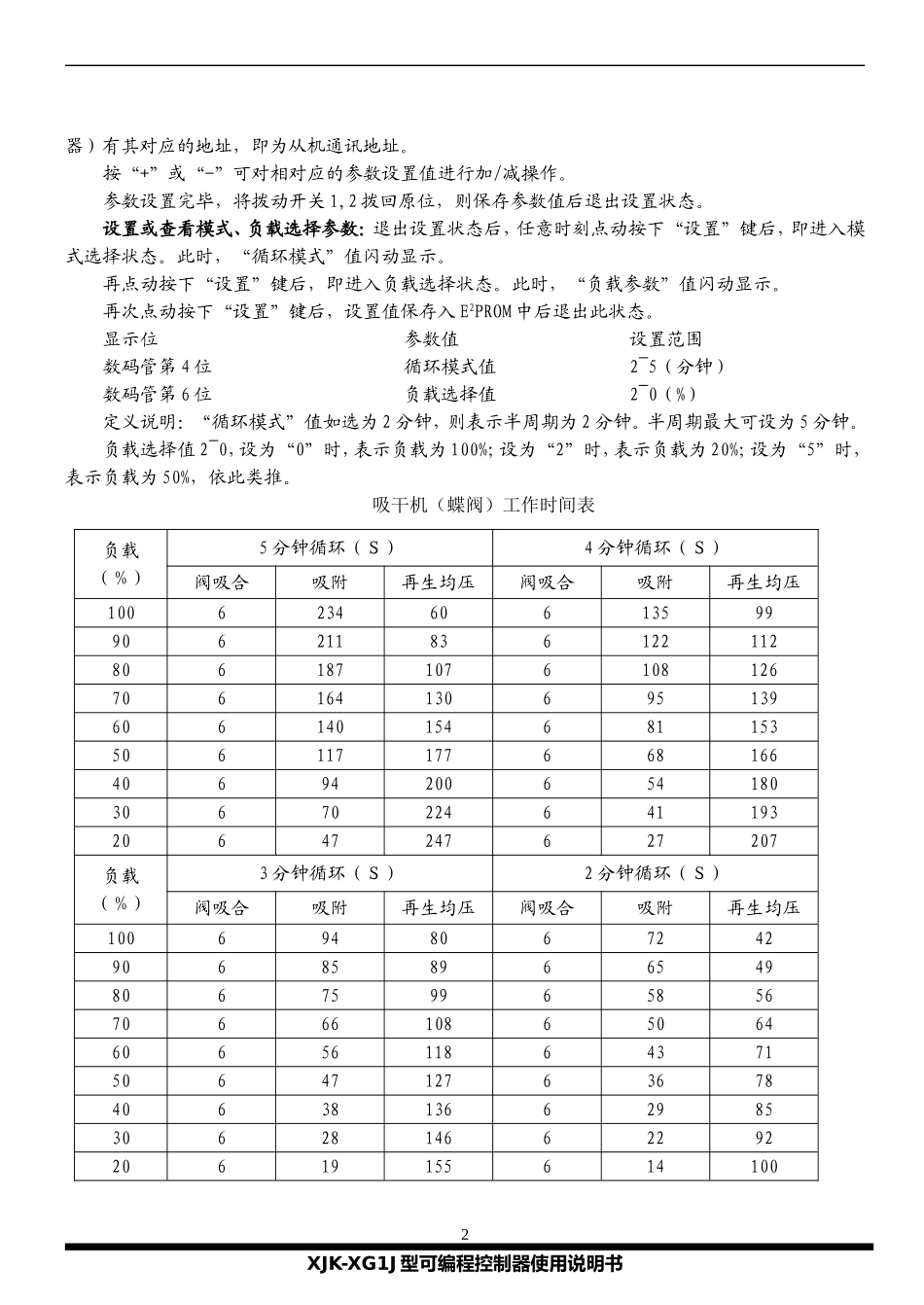

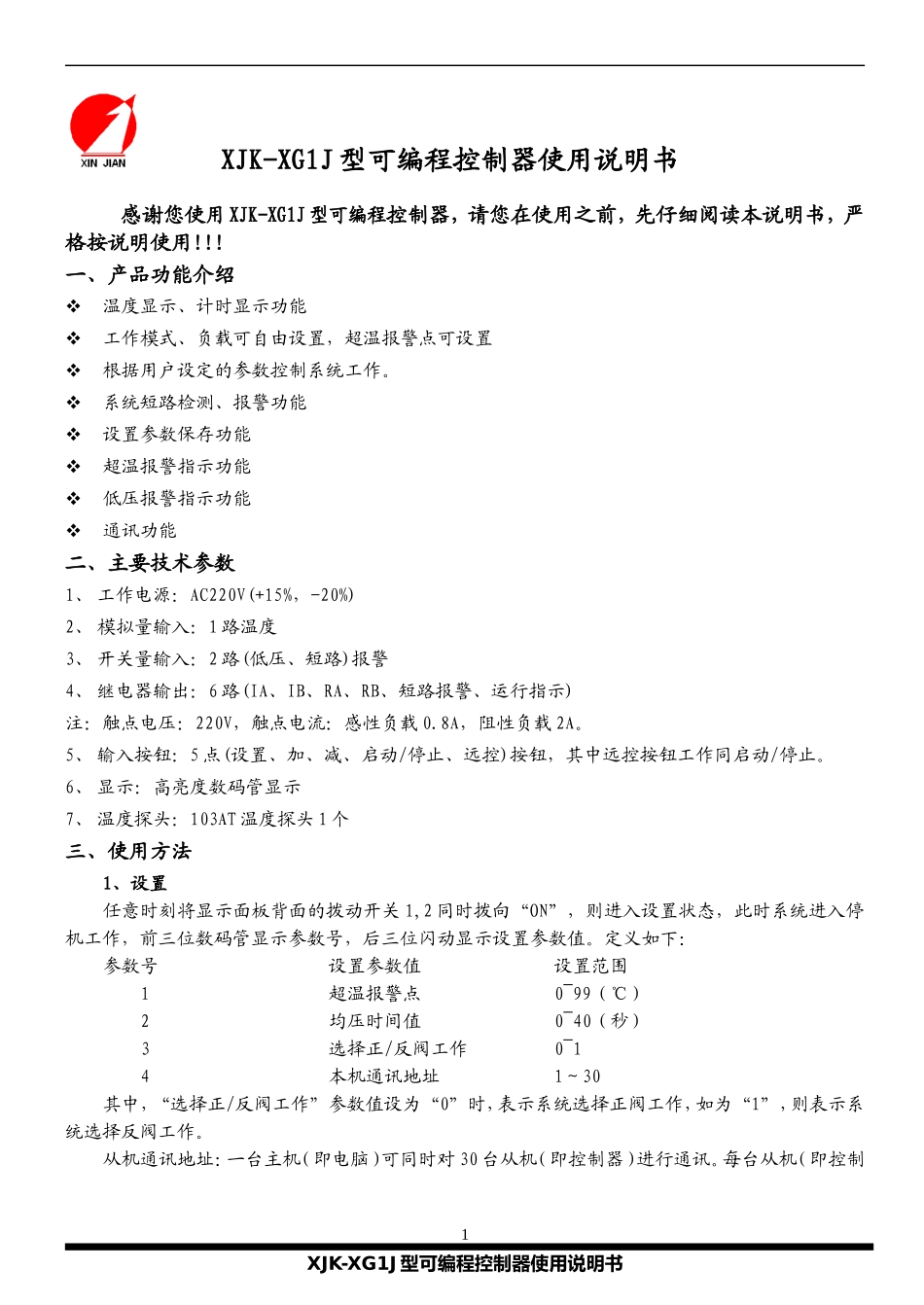

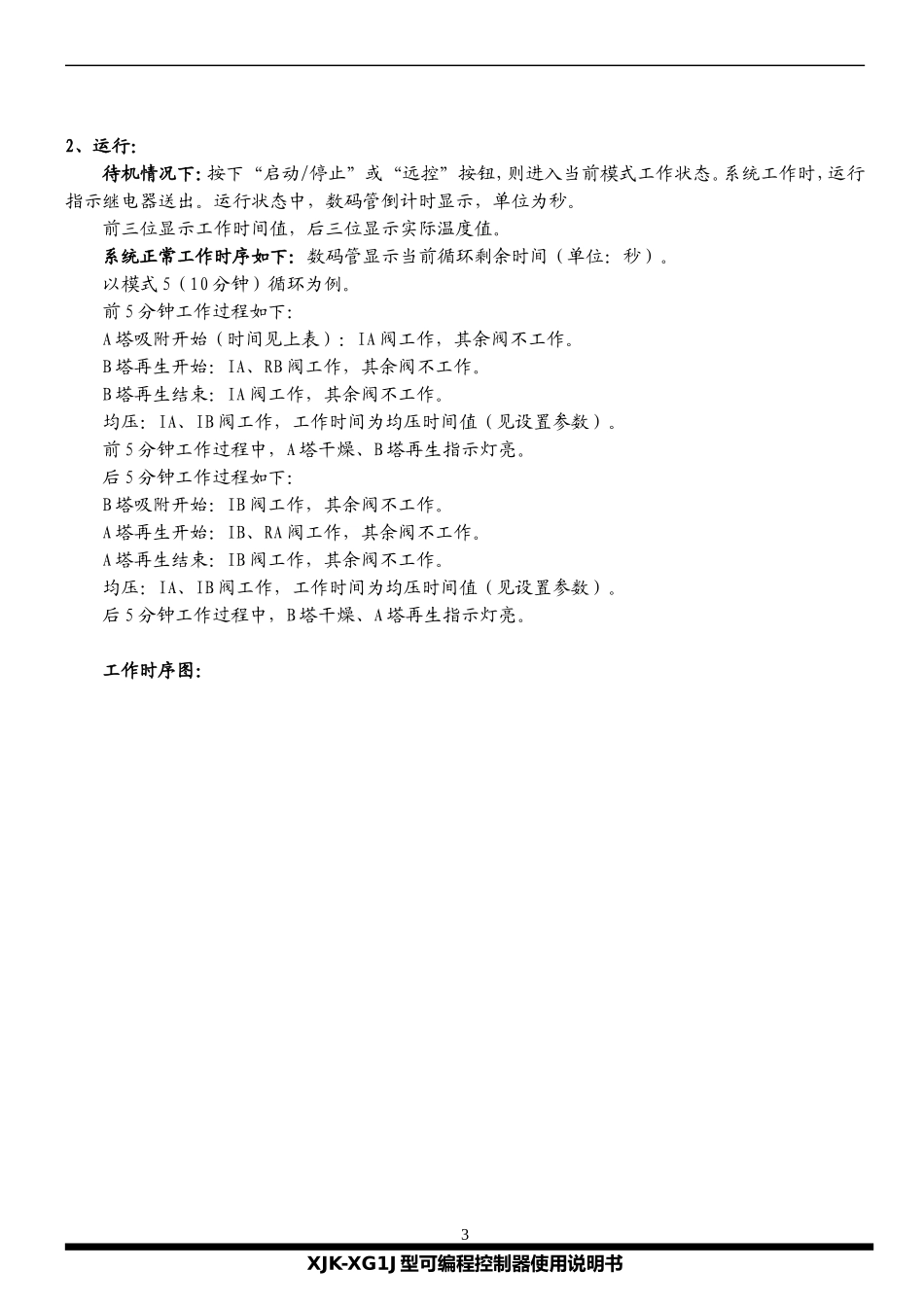

XJK-XG1J型可编程控制器使用说明书感谢您使用XJK-XG1J型可编程控制器，请您在使用之前，先仔细阅读本说明书，严格按说明使用!!!一、产品功能介绍温度显示、计时显示功能工作模式、负载可自由设置，超温报警点可设置根据用户设定的参数控制系统工作。系统短路检测、报警功能设置参数保存功能超温报警指示功能低压报警指示功能通讯功能二、主要技术参数1、工作电源：AC220V(+15%，-20%)2、模拟量输入：1路温度3、开关量输入：2路(低压、短路)报警4、继电器输出：6路(IA、IB、RA、RB、短路报警、运行指示)注：触点电压：220V，触点电流：感性负载0.8A，阻性负载2A。5、输入按钮：5点(设置、加、减、启动/停止、远控)按钮，其中远控按钮工作同启动/停止。6、显示：高亮度数码管显示7、温度探头：103AT温度探头1个三、使用方法1、设置任意时刻将显示面板背面的拨动开关1,2同时拨向“ON”，则进入设置状态，此时系统进入停机工作，前三位数码管显示参数号，后三位闪动显示设置参数值。定义如下：参数号设置参数值设置范围1超温报警点0~99（℃）2均压时间值0~40（秒）3选择正/反阀工作0~14本机通讯地址1～30其中，“选择正/反阀工作”参数值设为“0”时，表示系统选择正阀工作，如为“1”，则表示系统选择反阀工作。从机通讯地址：一台主机（即电脑）可同时对30台从机（即控制器）进行通讯。每台从机（即控制XJK-XG1J型可编程控制器使用说明书1器）有其对应的地址，即为从机通讯地址。按“+”或“-”可对相对应的参数设置值进行加/减操作。参数设置完毕，将拨动开关1,2拨回原位，则保存参数值后退出设置状态。设置或查看模式、负载选择参数：退出设置状态后，任意时刻点动按下“设置”键后，即进入模式选择状态。此时，“循环模式”值闪动显示。再点动按下“设置”键后，即进入负载选择状态。此时，“负载参数”值闪动显示。再次点动按下“设置”键后，设置值保存入E2PROM中后退出此状态。显示位参数值设置范围数码管第4位循环模式值2~5（分钟）数码管第6位负载选择值2~0（%）定义说明：“循环模式”值如选为2分钟，则表示半周期为2分钟。半周期最大可设为5分钟。负载选择值2~0，设为“0”时，表示负载为100%；设为“2”时，表示负载为20%；设为“5”时，表示负载为50%，依此类推。吸干机（蝶阀）工作时间表负载（％）5分钟循环（Ｓ）4分钟循环（Ｓ）阀吸合吸附再生均压阀吸合吸附再生均压1006234606135999062118361221128061871076108126706164130695139606140154681153506117177668166406942006541803067022464119320647247627207负载（％）3分钟循环（Ｓ）2分钟循环（Ｓ）阀吸合吸附再生均压阀吸合吸附再生均压10069480672429068589665498067599658567066610865064606561186437150647127636784063813662985306281466229220619155614100XJK-XG1J型可编程控制器使用说明书22、运行：待机情况下：按下“启动/停止”或“远控”按钮，则进入当前模式工作状态。系统工作时，运行指示继电器送出。运行状态中，数码管倒计时显示，单位为秒。前三位显示工作时间值，后三位显示实际温度值。系统正常工作时序如下：数码管显示当前循环剩余时间（单位：秒）。以模式5（10分钟）循环为例。前5分钟工作过程如下：A塔吸附开始（时间见上表）：IA阀工作，其余阀不工作。B塔再生开始：IA、RB阀工作，其余阀不工作。B塔再生结束：IA阀工作，其余阀不工作。均压：IA、IB阀工作，工作时间为均压时间值（见设置参数）。前5分钟工作过程中，A塔干燥、B塔再生指示灯亮。后5分钟工作过程如下：B塔吸附开始：IB阀工作，其余阀不工作。A塔再生开始：IB、RA阀工作，其余阀不工作。A塔再生结束：IB阀工作，其余阀不工作。均压：IA、IB阀工作，工作时间为均压时间值（见设置参数）。后5分钟工作过程中，B塔干燥、A塔再生指示灯亮。工作时序图：XJK-XG1J型可编程控制器使用说明书3说明：T1为阀吸合时间，设定为6秒T2为吸附时间，见上表T3为再生时间，见上表T4为均压时间，见设置参数。前半周期A塔干燥，B塔再生，后半周期B塔干燥，A塔再生查看模式、负载选择参数值：非设置状态下，任意时刻按下“设置...
