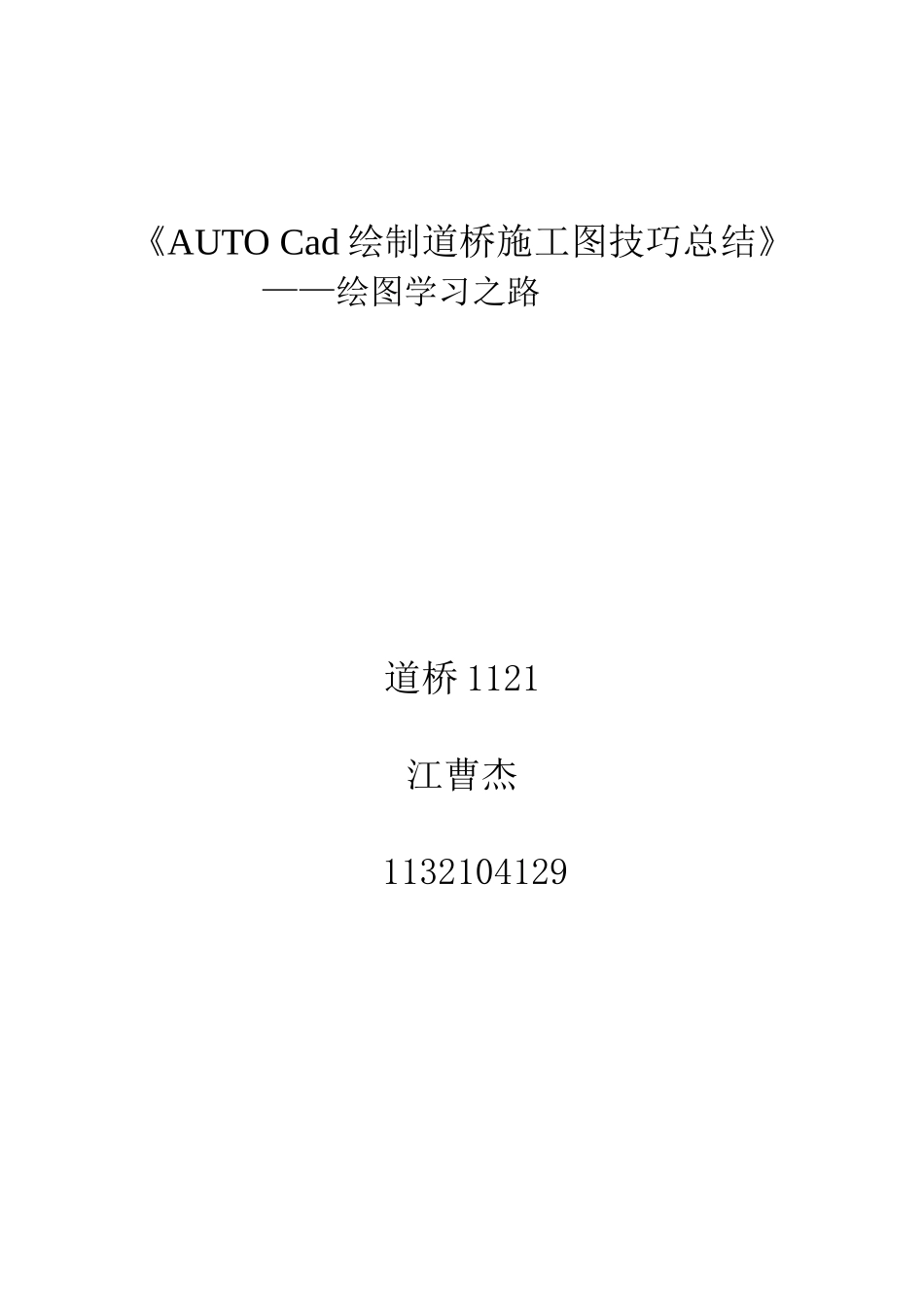

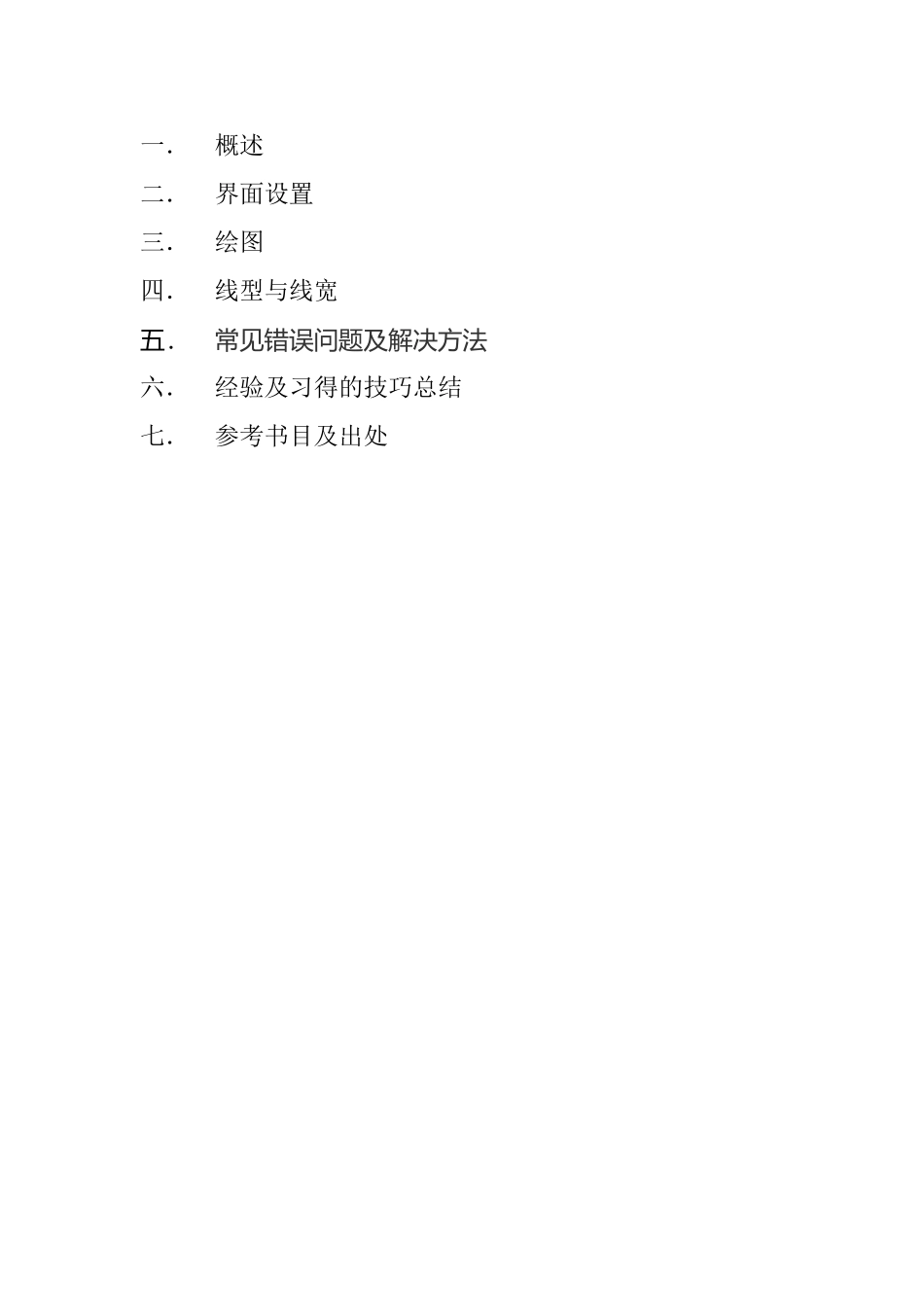

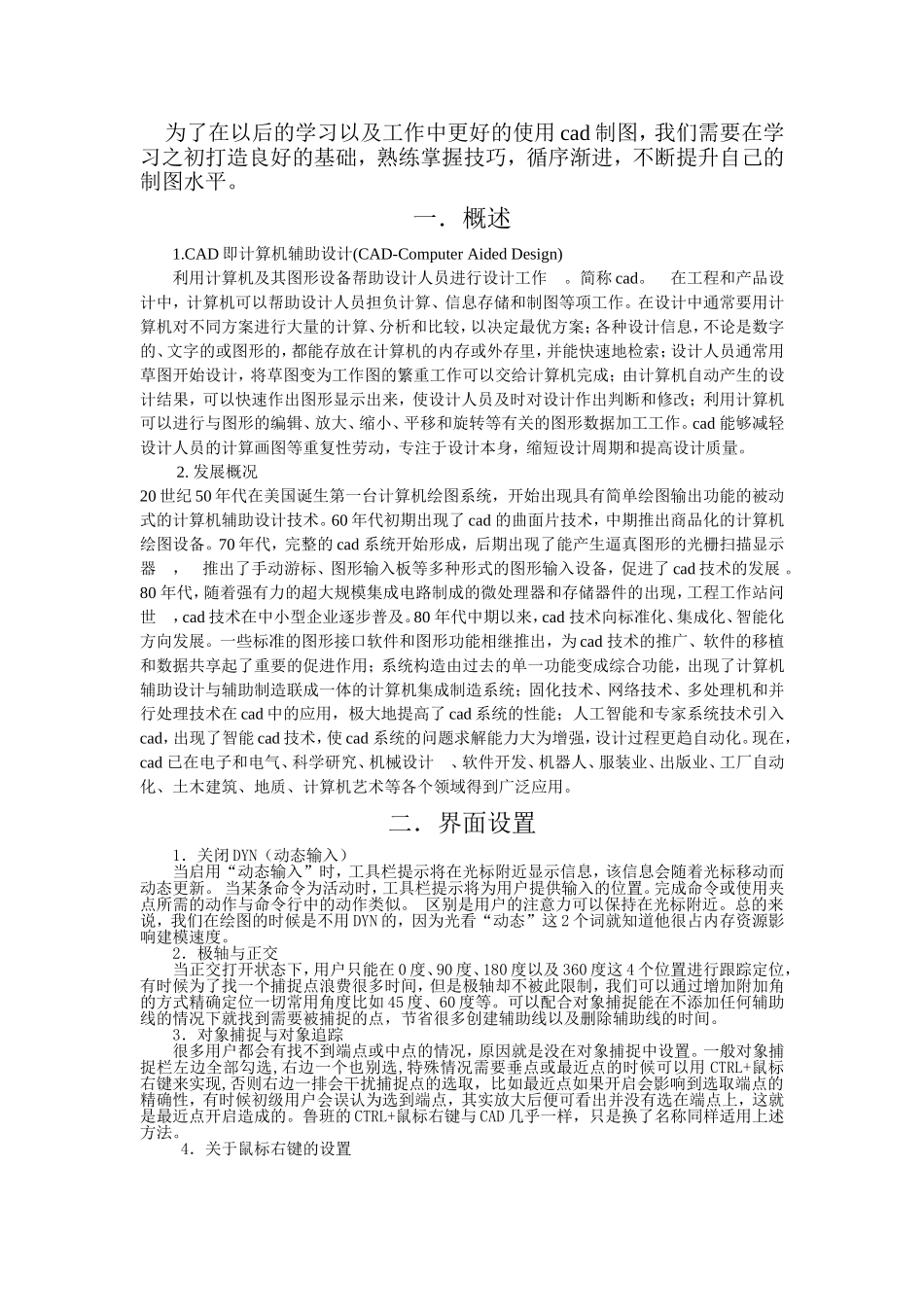

《AUTOCad绘制道桥施工图技巧总结》——绘图学习之路道桥1121江曹杰1132104129一．概述二．界面设置三．绘图四．线型与线宽五．常见错误问题及解决方法六．经验及习得的技巧总结七．参考书目及出处为了在以后的学习以及工作中更好的使用cad制图，我们需要在学习之初打造良好的基础，熟练掌握技巧，循序渐进，不断提升自己的制图水平。一．概述1.CAD即计算机辅助设计(CAD-ComputerAidedDesign)利用计算机及其图形设备帮助设计人员进行设计工作。简称cad。在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形显示出来，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。cad能够减轻设计人员的计算画图等重复性劳动，专注于设计本身，缩短设计周期和提高设计质量。2.发展概况20世纪50年代在美国诞生第一台计算机绘图系统，开始出现具有简单绘图输出功能的被动式的计算机辅助设计技术。60年代初期出现了cad的曲面片技术，中期推出商品化的计算机绘图设备。70年代，完整的cad系统开始形成，后期出现了能产生逼真图形的光栅扫描显示器，推出了手动游标、图形输入板等多种形式的图形输入设备，促进了cad技术的发展。80年代，随着强有力的超大规模集成电路制成的微处理器和存储器件的出现，工程工作站问世，cad技术在中小型企业逐步普及。80年代中期以来，cad技术向标准化、集成化、智能化方向发展。一些标准的图形接口软件和图形功能相继推出，为cad技术的推广、软件的移植和数据共享起了重要的促进作用；系统构造由过去的单一功能变成综合功能，出现了计算机辅助设计与辅助制造联成一体的计算机集成制造系统；固化技术、网络技术、多处理机和并行处理技术在cad中的应用，极大地提高了cad系统的性能；人工智能和专家系统技术引入cad，出现了智能cad技术，使cad系统的问题求解能力大为增强，设计过程更趋自动化。现在，cad已在电子和电气、科学研究、机械设计、软件开发、机器人、服装业、出版业、工厂自动化、土木建筑、地质、计算机艺术等各个领域得到广泛应用。二．界面设置1．关闭DYN（动态输入）当启用“动态输入”时，工具栏提示将在光标附近显示信息，该信息会随着光标移动而动态更新。当某条命令为活动时，工具栏提示将为用户提供输入的位置。完成命令或使用夹点所需的动作与命令行中的动作类似。区别是用户的注意力可以保持在光标附近。总的来说，我们在绘图的时候是不用DYN的，因为光看“动态”这2个词就知道他很占内存资源影响建模速度。2．极轴与正交当正交打开状态下，用户只能在0度、90度、180度以及360度这4个位置进行跟踪定位，有时候为了找一个捕捉点浪费很多时间，但是极轴却不被此限制，我们可以通过增加附加角的方式精确定位一切常用角度比如45度、60度等。可以配合对象捕捉能在不添加任何辅助线的情况下就找到需要被捕捉的点，节省很多创建辅助线以及删除辅助线的时间。3．对象捕捉与对象追踪很多用户都会有找不到端点或中点的情况，原因就是没在对象捕捉中设置。一般对象捕捉栏左边全部勾选,右边一个也别选,特殊情况需要垂点或最近点的时候可以用CTRL+鼠标右键来实现,否则右边一排会干扰捕捉点的选取，比如最近点如果开启会影响到选取端点的精确性，有时候初级用户会误认为选到端点，其实放大后便可看出并没有选在端点上，这就是最近点开启造成的。鲁班的CTRL+鼠标右键与CAD几乎一样，只是换了名称同样适用上述方法。4．关于鼠标右键的设置在CAD界面中，鼠标右键有2种功能，可以通过option命令进入用户系统配置——绘图区域中使用快捷菜单来设置，当取消勾选时，鼠标右键的功能就是确定，再次点击就是重复上一次命令。当开启“绘图区域中使用快捷菜单”的...
