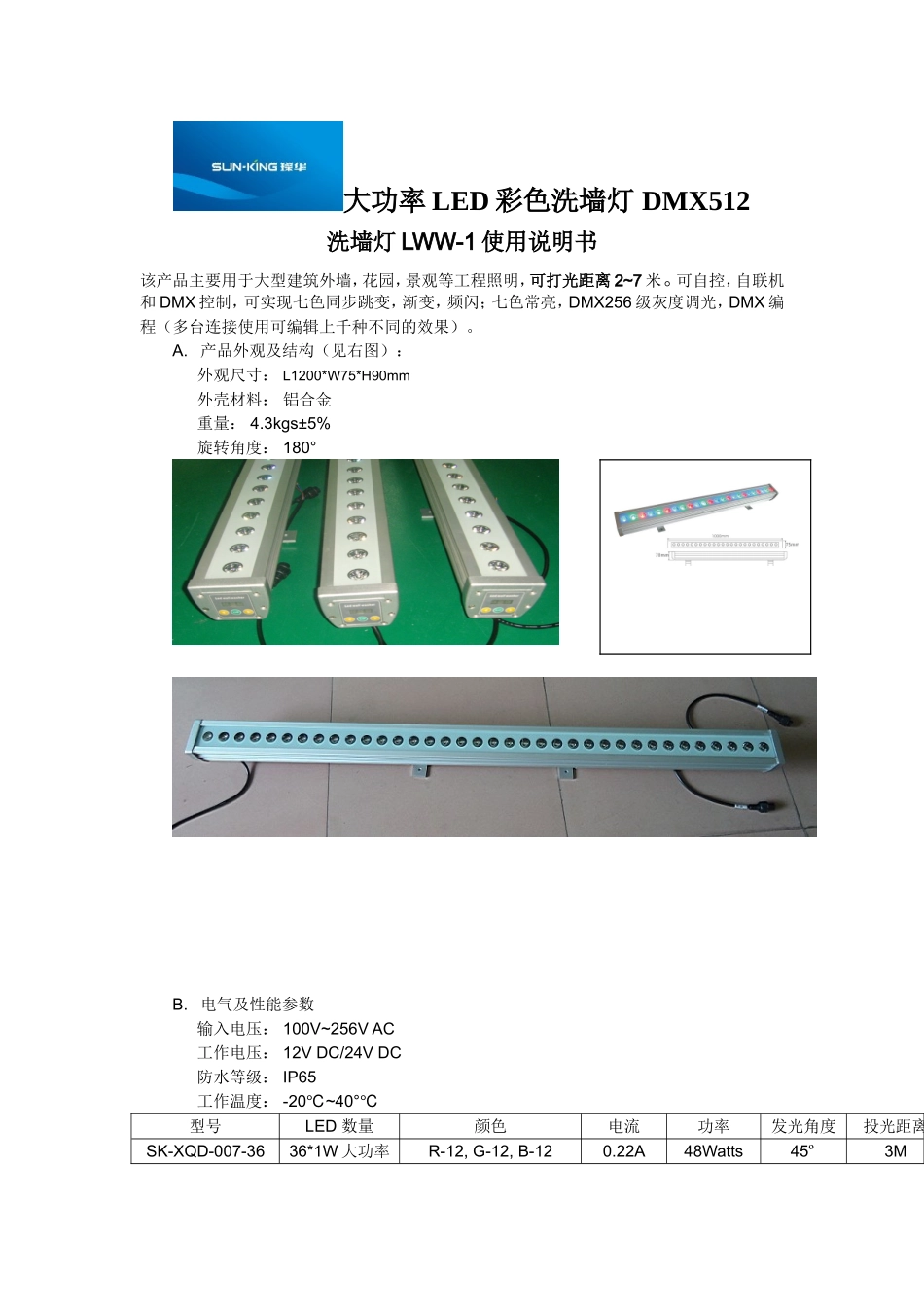

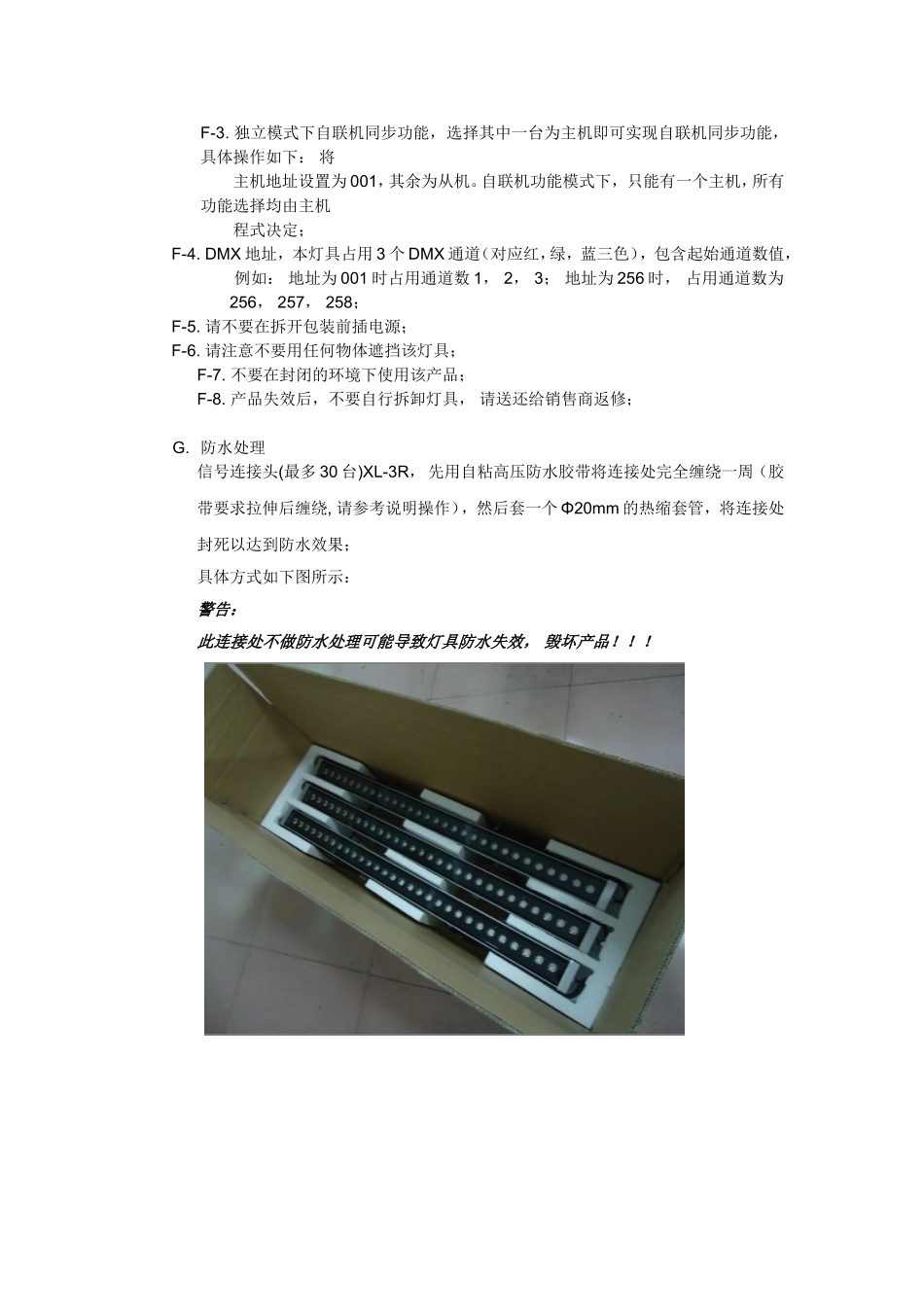

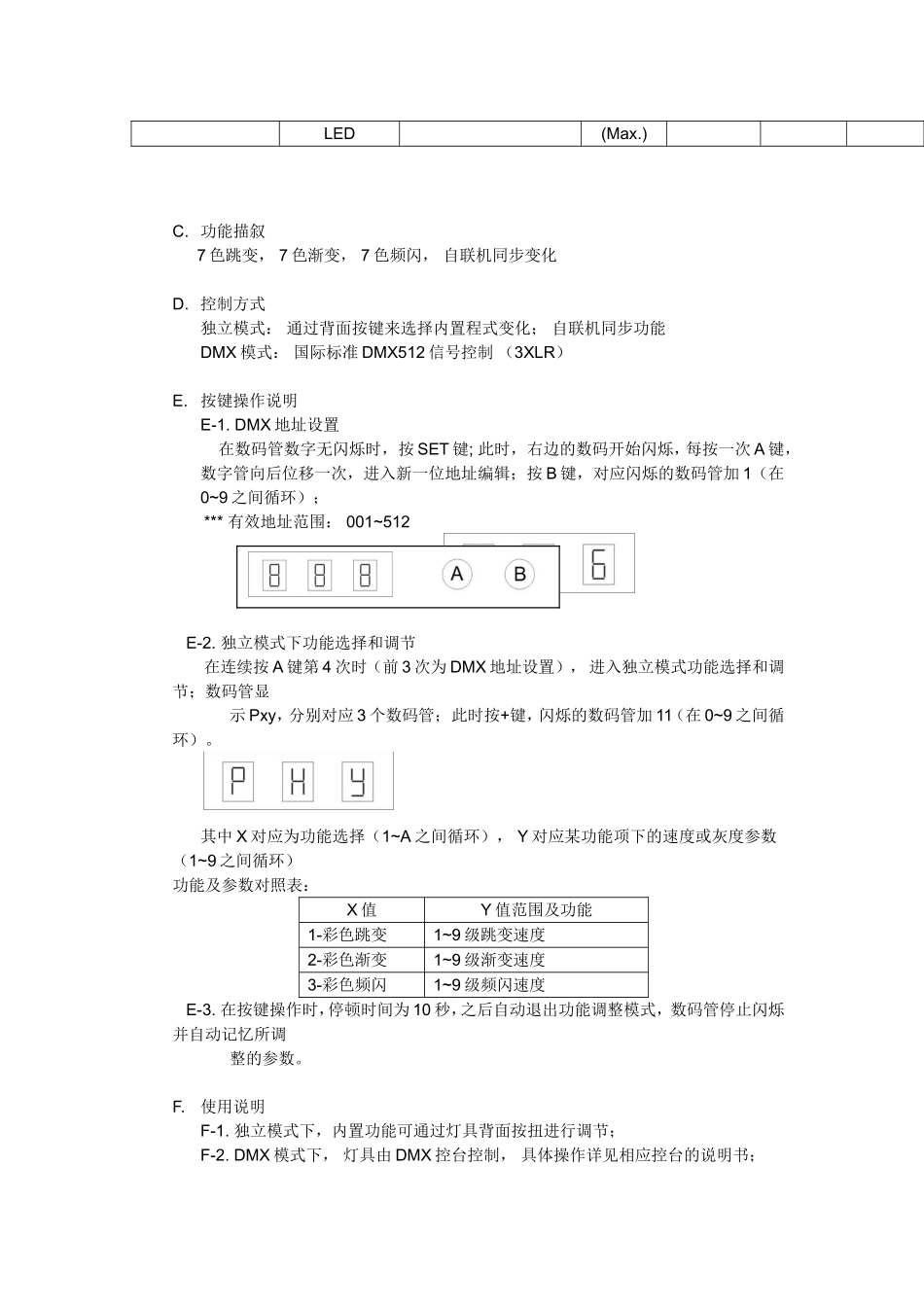

大功率LED彩色洗墙灯DMX512洗墙灯LWW-1使用说明书该产品主要用于大型建筑外墙,花园,景观等工程照明,可打光距离2~7米。可自控,自联机和DMX控制,可实现七色同步跳变,渐变,频闪;七色常亮,DMX256级灰度调光,DMX编程(多台连接使用可编辑上千种不同的效果)。A.产品外观及结构(见右图):外观尺寸:L1200*W75*H90mm外壳材料:铝合金重量:4.3kgs±5%旋转角度:180°B.电气及性能参数输入电压:100V~256VAC工作电压:12VDC/24VDC防水等级:IP65工作温度:-20~℃40°℃型号LED数量颜色电流功率发光角度投光距离SK-XQD-007-3636*1W大功率R-12,G-12,B-120.22A48Watts45º3MLED(Max.)C.功能描叙7色跳变,7色渐变,7色频闪,自联机同步变化D.控制方式独立模式:通过背面按键来选择内置程式变化;自联机同步功能DMX模式:国际标准DMX512信号控制(3XLR)E.按键操作说明E-1.DMX地址设置在数码管数字无闪烁时,按SET键;此时,右边的数码开始闪烁,每按一次A键,数字管向后位移一次,进入新一位地址编辑;按B键,对应闪烁的数码管加1(在0~9之间循环);***有效地址范围:001~512E-2.独立模式下功能选择和调节在连续按A键第4次时(前3次为DMX地址设置),进入独立模式功能选择和调节;数码管显示Pxy,分别对应3个数码管;此时按+键,闪烁的数码管加11(在0~9之间循环)。其中X对应为功能选择(1~A之间循环),Y对应某功能项下的速度或灰度参数(1~9之间循环)功能及参数对照表:X值Y值范围及功能1-彩色跳变1~9级跳变速度2-彩色渐变1~9级渐变速度3-彩色频闪1~9级频闪速度E-3.在按键操作时,停顿时间为10秒,之后自动退出功能调整模式,数码管停止闪烁并自动记忆所调整的参数。F.使用说明F-1.独立模式下,内置功能可通过灯具背面按扭进行调节;F-2.DMX模式下,灯具由DMX控台控制,具体操作详见相应控台的说明书;F-3.独立模式下自联机同步功能,选择其中一台为主机即可实现自联机同步功能,具体操作如下:将主机地址设置为001,其余为从机。自联机功能模式下,只能有一个主机,所有功能选择均由主机程式决定;F-4.DMX地址,本灯具占用3个DMX通道(对应红,绿,蓝三色),包含起始通道数值,例如:地址为001时占用通道数1,2,3;地址为256时,占用通道数为256,257,258;F-5.请不要在拆开包装前插电源;F-6.请注意不要用任何物体遮挡该灯具;F-7.不要在封闭的环境下使用该产品;F-8.产品失效后,不要自行拆卸灯具,请送还给销售商返修;G.防水处理信号连接头(最多30台)XL-3R,先用自粘高压防水胶带将连接处完全缠绕一周(胶带要求拉伸后缠绕,请参考说明操作),然后套一个Φ20mm的热缩套管,将连接处封死以达到防水效果;具体方式如下图所示:警告:此连接处不做防水处理可能导致灯具防水失效,毁坏产品!!!香港盛景(璨华)科技照明有限公司莫先生:0760-8792077613549837900QQ:260938119地址:中山市海州东岸西南四路二号3幢
